HPE ProLiant DL380 Gen9 24-Bay 2.5" Drives

El refurbished HPE ProLiant DL380 Gen9 24-Bay 2.5" es la configuración de máxima densidad SFF de la familia DL380 Gen9: veinticuatro bahías de disco de 2.5" de intercambio en caliente en el chasis estándar de 2U. Mantiene la misma plataforma de doble socket Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP), las mismas 24 ranuras DIMM DDR4 y el mismo límite de memoria de 3 TB, y la misma gestión iLO 4 que el resto de la línea Gen9. Lo que cambia es la arquitectura de almacenamiento: 24 SSD o HDD SAS/SATA aportan una capacidad local considerable en un único host 2U, lo que hace de la 24-Bay la plataforma Gen9 adecuada para nodos HCI (vSAN, S2D, Nutanix sobre KVM), hosts VDI de alta densidad, hosts de bases de datos con almacenamiento SSD local primario, y cualquier carga de trabajo en la que la máxima capacidad SFF local en un único chasis 2U de doble socket sea el factor de diseño determinante.

Esta página se centra en lo específico de la variante de 24 bahías: cuándo la máxima densidad SFF es el diseño adecuado, y las decisiones de controladora, RAID, NVMe y alimentación que cambian con 24 SFF. Para el vocabulario común de la plataforma, la referencia canónica es la DL380 Gen9 16-Bay 2.5".

La configuración de 24 bahías merece un análisis de diseño adicional: el dimensionamiento de controladoras, la disposición RAID, la planificación de NVMe y el presupuesto de potencia pesan más aquí que con menos bahías.

Cuándo 24 bahías SFF es el diseño adecuado

La mayoría de las cargas de trabajo de producción sobre DL380 Gen9 se atienden bien con 8 o 16 bahías. La 24-Bay se justifica específicamente cuando:

• vSAN ReadyNode con máxima densidad. 4-6 SSD de caché en grupos de discos combinados con 18-20 SSD de capacidad aportan una capacidad utilizable considerable por host. La DL380 Gen9 es un ReadyNode de vSAN documentado; verifique la HCL vigente de VMware en cuanto a firmware y soporte de ESXi en el momento del despliegue.
• Nodos de alta densidad con Storage Spaces Direct (S2D). S2D escala IOPS y capacidad con el número de discos; 24 SSD como 4 de caché + 20 de capacidad, o 24 SSD en configuración totalmente flash, ofrecen una capacidad por nodo elevada con la estandarización de Gen9.
• Hosts VDI de alta densidad. Entornos Citrix u Horizon que ejecutan más de 100 escritorios por host se benefician del presupuesto de 24 bahías para gestión de perfiles, deltas de imágenes y datos personales; los SSD SFF proporcionan el perfil de IOPS aleatorios que requiere VDI.
• Hosts de bases de datos con almacenamiento SSD local primario. Hosts de SQL Server, Oracle o PostgreSQL donde la decisión de diseño es SSD local en lugar de SAN: 24 SSD SAS en la disposición RAID adecuada ofrecen IOPS elevados sin depender de una SAN.
• Escalonado mixto NVMe + SSD. La opción Express Bay admite posiciones SFF NVMe; en la 24-Bay esto ofrece un nivel NVMe de acceso rápido junto a un nivel masivo de SSD SAS/SATA.

Si 16 bahías cubren la carga de trabajo, la referencia canónica DL380 Gen9 16-Bay es la opción económicamente más adecuada, con el mismo vocabulario de plataforma. Pague por 24 bahías solo cuando la carga de trabajo necesite ese presupuesto adicional de almacenamiento.

Almacenamiento: 24 bahías SFF

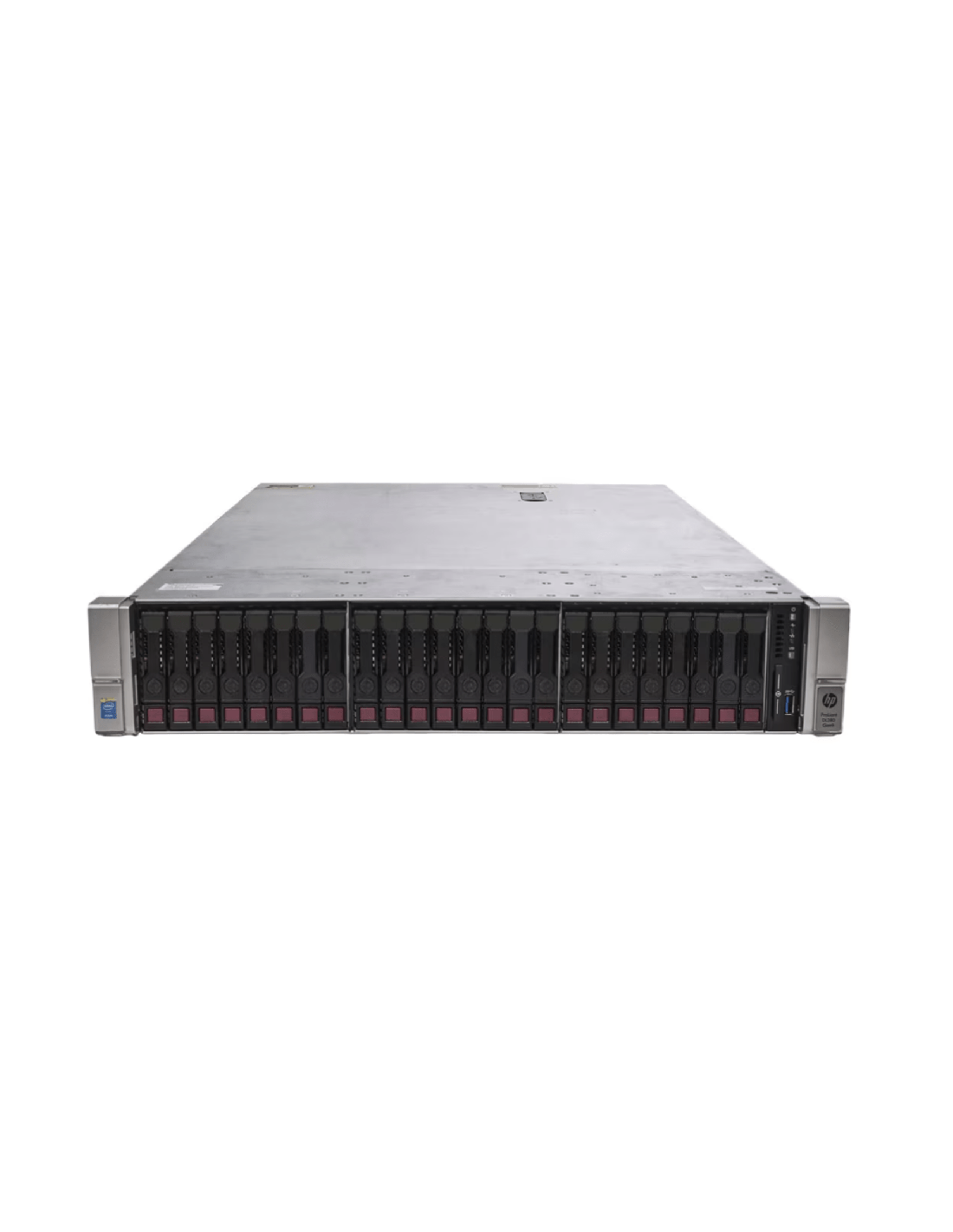

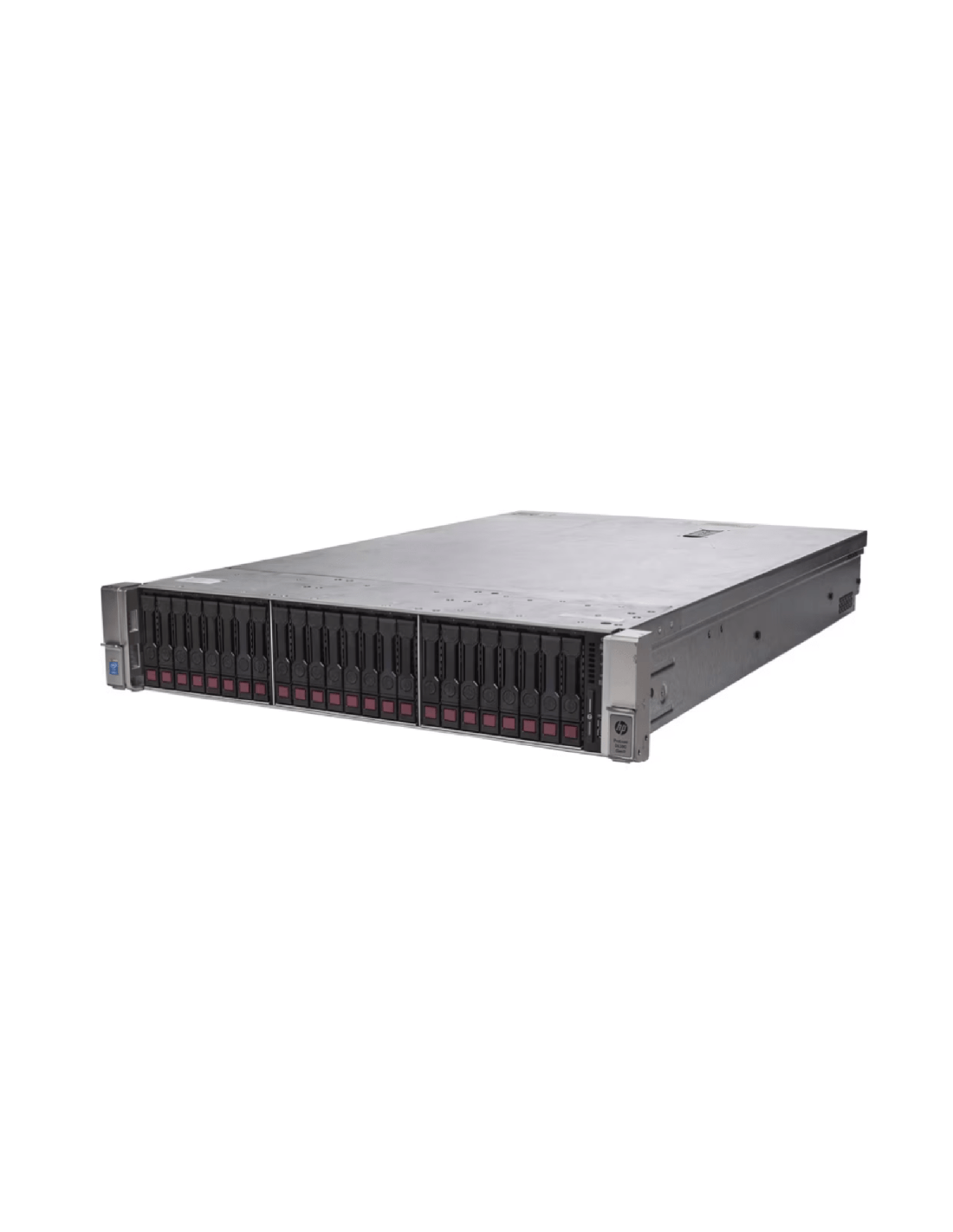

Veinticuatro bahías SAS/SATA de 2.5" de intercambio en caliente repartidas en tres cajas de discos (Box 1, 2 y 3) en el frontal del chasis. Con las 24 bahías ocupadas no se admite la Universal Media Bay (que ocupa una posición de caja de discos), por lo que las configuraciones de producción de 24 bahías dependen de la gestión remota iLO 4. Las opciones de unidades abarcan toda la oferta SFF de Gen9: SSD SAS en niveles de uso mixto y de lectura intensiva (de 200 GB a 3,84 TB en el lanzamiento, mayores en firmware posterior), SSD SATA para roles optimizados en coste, HDD SAS de 10K/15K, unidades de cifrado autónomo para cumplimiento normativo, y NVMe mediante la opción Express Bay en posiciones concretas. Con todas las bahías ocupadas y SSD SAS de 3,84 TB, la 24-Bay entrega aproximadamente 92 TB brutos.

RAID con 24 SFF

• HCI (vSAN, S2D, Nutanix): paso directo por HBA. La redundancia del almacenamiento reside en el software HCI, por lo que la controladora H241 en modo HBA sin RAID por hardware es el patrón adecuado; los grupos de discos y las políticas se configuran en la capa HCI.
• Hosts de bases de datos: RAID 10 sobre grupos divididos. 24 SSD como 12 pares en espejo en RAID 10 para alto rendimiento de escritura y reconstrucción rápida. Se acepta el 50 % de sobrecarga a cambio de rendimiento de escritura.
• Hosts VDI: RAID 6 o RAID 60. RAID 6 único (22+2) o dos grupos RAID 6 de 12 en stripe (RAID 60). Con este número de discos se prefiere RAID 60 para reducir el alcance de la reconstrucción; las reconstrucciones en SSD duran horas, no días.
• Nivel de capacidad en SSD: RAID 6. 24 SSD SAS de 3,84 TB en RAID 6 proporcionan unos 84 TB utilizables para un nivel de capacidad de lectura intensiva tras una caché de carga de trabajo.

Unidades de arranque

Con 24 bahías, reservar 2 para el arranque aún deja 22 para datos, pero el arranque en M.2 mediante el kit de habilitación M.2 de HPE o un kit de 2 SFF en la parte trasera sigue siendo preferible en producción: conserva las 24 bahías frontales para la capa de almacenamiento, lo que importa sobre todo en HCI, donde cada bahía frontal debe estar disponible para el software. En cada presupuesto de 24-Bay para contextos HCI usamos por defecto M.2 o 2 SFF traseras.

Controladoras de almacenamiento a escala de 24 bahías

Con 24 SSD, la caché de la controladora y el presupuesto de carriles pesan más que con menos bahías:

• Smart Array P840ar (4 GB FBWC). La controladora de producción estándar para configuraciones de 24 bahías con RAID por hardware. Los 4 GB de caché absorben escrituras en ráfaga sobre el grupo más grande; admite RAID 0/1/5/6/10/50/60 completo.
• Smart Array H241 (modo HBA, tarjeta PCIe). El patrón más habitual en 24 bahías, porque HCI es la carga de trabajo dominante en este formato. Paso directo SAS limpio.
• Smart Array P840 (tarjeta PCIe, 4 GB FBWC). El mismo silicio que la P840ar en formato de tarjeta; útil en diseños con doble controladora (una para discos del sistema operativo, otra para el grupo de 24 bahías).
• Smart Array P440ar (2 GB FBWC). Admitida, pero sus 2 GB de caché son insuficientes para cargas de escritura intensiva sobre 24 SSD. Aceptable solo en cargas de lectura intensiva.

Para HCI puede hacer falta más de una controladora HBA según la configuración del backplane, para dar paso directo a las 24 bahías; calculamos la combinación adecuada al preparar el presupuesto, según la HCL de vSAN/S2D/Nutanix. La batería Smart Storage de HPE es obligatoria con cualquier controladora de la serie P.

Procesadores

1 o 2 sockets de Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre el chipset C610 Grantley; no se pueden mezclar v3 y v4, y el doble socket es el estándar de producción (un solo socket reduce las ranuras DIMM a 12 y las PCIe a 3). Con 24 bahías, las consolidaciones de HCI y VDI suelen empujar la selección de CPU hacia arriba respecto a las configuraciones de propósito general de 8 o 16 bahías:

• E5-2680 v4 (14 núcleos, 120 W). La opción principal de producción: 28 núcleos en doble socket, TDP equilibrado, disipador estándar. Base habitual de HCI y VDI.
• E5-2690 v4 (14 núcleos, 135 W, 2,6 GHz) y E5-2699 v4 (22 núcleos, 145 W). Mayor frecuencia y la plataforma de 44 núcleos como máximo, respectivamente, para nodos con alta densidad de VM; ambas, a partir de 120 W, incluyen el disipador de alto rendimiento.
• E5-2667 v4 (8 núcleos, 135 W, 3,2 GHz). La opción para licencias por núcleo en hosts de bases de datos con SSD local (Oracle, SQL Server Enterprise).
• E5-2650 v4 (12 núcleos, 105 W). Gama media con TDP moderado para nodos de nivel de capacidad o HCI más ligeros. Los equivalentes Haswell-EP v3 están disponibles a menor coste, con un límite de DDR4-2133.

Memoria

24 ranuras DIMM DDR4 (12 por CPU; 12 con una sola CPU). Se admiten RDIMM y LRDIMM, pero no se pueden mezclar; máximo de 3 TB con LRDIMM de 128 GB en v4. Para alcanzar las velocidades nominales se requiere la memoria DDR4 Smart Memory de HPE. La velocidad depende de la generación y de la ocupación: v3 llega a DDR4-2133, v4 a DDR4-2400, y la ocupación completa de 24 DIMM reduce la velocidad a DDR4-1866/1600. Para nodos HCI y VDI de 24 bahías son habituales 256-512 GB (base de vSAN/S2D más la carga de las VM); los hosts de bases de datos dimensionan la memoria según el conjunto de trabajo más la sobrecarga. La NVDIMM-N (8/16 GB) se admite en v4 para persistencia del registro de transacciones.

Redes y expansión PCIe

Incluye de serie la tarjeta 331i de 4 puertos 1 GbE de HPE, con la mezzanine FlexibleLOM opcional para 10 GbE SFP+ (530FLR/534FLR), 10 GBASE-T, 25 GbE SFP28 o FlexFabric convergente; se recomienda encarecidamente la FlexibleLOM de 10/25 GbE para el tráfico este-oeste de HCI. La expansión PCIe consta de 3 ranuras PCIe Gen3 con una CPU, que llegan a 6 con ambas ocupadas (el riser de 3 ranuras adicionales requiere la segunda CPU). Planifique con cuidado el presupuesto de carriles cuando intervenga NVMe en Express Bay, porque las posiciones NVMe consumen carriles PCIe dedicados junto con las tarjetas HBA y FlexibleLOM.

Soporte de GPU

El soporte de GPU está limitado por PCIe Gen3 y por la envolvente térmica de 2U, y con 24 bahías compite por el presupuesto de ranuras y carriles con las tarjetas NVMe y HBA:

• Aceleradores de ancho simple. NVIDIA Tesla T4 (70 W, pasiva) para inferencia o descarga gráfica en VDI; no requiere kit de cable de alimentación para GPU.
• GPU de doble ancho. Las tarjetas de la era Gen9 (clase M40/M60/K80) requieren el disipador de alto rendimiento y el kit de cable de alimentación para GPU (P/N 669777-B21); se pueden instalar hasta dos, según el dimensionamiento de la fuente y la competencia por ranuras con las HBA.
• Térmica y carriles. Una 24-Bay completamente ocupada con GPU de doble ancho supone una carga térmica y de carriles PCIe muy alta; validamos la temperatura de entrada y la asignación de carriles al preparar el presupuesto. El ancho de banda PCIe Gen3 es el límite; las cargas de trabajo con GPU PCIe Gen4 corresponden a Gen10 Plus o Gen11.

Gestión: generación iLO 4

HPE iLO 4: consola remota (iLO Advanced para KVM gráfico completo), medios virtuales, IPMI, telemetría SNMP, registro de Active Health System y compatibilidad con OneView: el mismo iLO 4 en toda la línea Gen9. A diferencia del iLO 5 de Gen10, iLO 4 no tiene Silicon Root of Trust; el arranque seguro UEFI es la base de integridad del firmware, con controles compensatorios cuando un marco de cumplimiento exige atestación de la plataforma. En configuraciones densas de 24 bahías sin Universal Media Bay, el acceso remoto iLO 4 cubre la necesidad operativa que de otro modo cubriría la bahía de medios frontal. iLO Advanced suele tener un coste aparte y rara vez es opcional en producción; lo incluimos explícitamente en el presupuesto.

Alimentación y refrigeración con 24 discos

Una 24-Bay totalmente ocupada con 2x E5-2680 v4, 24 DIMM y 24 SSD SAS consume aproximadamente 700-900 W sostenidos; las CPU de gama alta (E5-2690/2699 v4) y NVMe elevan esa cifra a 900-1.100 W. Dimensionamiento de fuentes:

• 2x 800 W Flex Slot Platinum (producción típica). Cubre configuraciones habituales de doble socket con memoria completa y 24 SSD en redundancia 1+1.
• 2x 1400 W Flex Slot Platinum (TDP alto). Necesarias para E5-2699 v4 o configuraciones con GPU de doble ancho; admiten entrada en baja y alta tensión.
• 500 W: no recomendada con 24 bahías. Marginal para cargas sostenidas con 24 discos; use 800 W como mínimo.

Tome fuente redundante en cada configuración de 24-Bay para producción: HCI, VDI y hosts de bases de datos son cargas donde una caída no planificada tiene un coste documentado. Ejecutamos HPE Power Advisor y validamos el margen térmico en cada presupuesto de 24-Bay; se admite una temperatura ambiente ASHRAE A3 (40 °C) con disipadores de alto rendimiento, con confirmación de la especificación de entrada por configuración.

Especificaciones físicas y notas de plataforma

• Formato: 2U para montaje en rack, chasis Gen9 de profundidad estándar; con el brazo de organización de cables instalado, prevea holgura adicional en la parte trasera.
• Expansión PCIe: hasta 6 ranuras PCIe Gen3 con ambas CPU (3 con una), divididas entre los riser primario y secundario en formato de altura completa y de bajo perfil; el riser secundario requiere el segundo procesador. El presupuesto de carriles es más ajustado con 24 bahías cuando se añaden tarjetas NVMe, HBA y FlexibleLOM.
• Disponibilidad de repuestos: excelente; es una de las bases instaladas más grandes en 2U, por lo que discos, fuentes, risers, disipadores y controladoras Smart Array se consiguen con facilidad, y la oferta de repuestos de terceros en las principales metrópolis es amplia.
• Accesorios recomendados: el kit de rieles deslizantes de bolas para 2U SFF (P/N 679365-001 / 737412-001; véase el kit de rieles deslizantes 2U SFF de la DL380 Gen9), el kit de habilitación M.2 de HPE o el kit de 2 SFF traseras para la ubicación del arranque, y el kit de cable de alimentación para GPU (PN 669777-B21) en configuraciones con aceleradores. La Universal Media Bay (PN 724865-B21) no está disponible con la ocupación completa de 24 bahías.
• Notas de plataforma: no se admite el intercambio en caliente de CPU, y las CPU v3/v4 no pueden mezclarse. NVMe mediante la opción Express Bay ocupa posiciones frontales concretas y carriles PCIe. Confirme el estado en la HCL de HCI (vSAN/S2D/Nutanix) con el firmware vigente antes de comprometerse.

Nuestra valoración

Dónde destaca: La 24-Bay es la respuesta adecuada cuando la máxima capacidad SFF local en un único host Gen9 de 2U es el factor de diseño determinante: ReadyNodes de vSAN con máxima densidad, nodos S2D de alta densidad, hosts VDI de más de 100 escritorios y hosts de bases de datos que mantienen el almacenamiento primario local en SSD en lugar de en SAN. También es la ampliación de capacidad natural para una flota HCI Gen9 existente que necesite otro nodo de alta densidad con el mismo estándar de plataforma.

Cuándo mirar otra opción: si 16 bahías cubren la carga de trabajo, la DL380 Gen9 16-Bay 2.5" es más económica con el mismo vocabulario; para cargas de cómputo con almacenamiento en red, la DL380 Gen9 8-Bay 2.5"; para capacidad masiva en HDD, la DL380 Gen9 12-Bay 3.5". Los despliegues nuevos que necesiten iLO 5, PCIe Gen4 o DDR4-2933 o superior deberían pasar a la DL380 Gen10 24-Bay 2.5". Los talleres estandarizados en Dell deberían comparar con la Dell PowerEdge R730xd 24-Bay 2.5".

En resumen: es el host SFF Gen9 más denso que montamos, y solo justifica su precio superior cuando la carga de trabajo necesita de verdad ese presupuesto de almacenamiento. El comprador típico ejecuta HCI, VDI de alta densidad o bases de datos en SSD local, y estandariza en Gen9 por coste o por coherencia de flota. Cómprela por la densidad de almacenamiento; si 16 bahías le bastan, ahorre el dinero y tome la canónica.

Limitaciones honestas

• Mismos límites de plataforma Gen9 que la canónica: garantía activa de HPE finalizada, iLO 4 sin Silicon Root of Trust, límites de velocidad DDR4, solo PCIe Gen3, batería FBWC como consumible. Consulte la canónica de 16 bahías para el detalle completo de la plataforma.
• Universal Media Bay no disponible con 24 bahías completas: la bahía de medios ocupa una posición de caja de discos; las configuraciones de producción de 24 bahías usan acceso remoto iLO 4.
• La elección de controladora pesa más aquí. La caché de 2 GB de la P440ar es insuficiente para cargas de escritura intensiva sobre 24 SSD; la P840ar (4 GB) o la HBA H241 es la respuesta adecuada según si la redundancia reside en la controladora o en el software.
• El funcionamiento con una sola fuente no es una configuración de producción con un consumo sostenido de 700 W a 1,1 kW; tome fuente redundante.
• NVMe con 24 bahías consume presupuesto de carriles PCIe junto con la HBA y la FlexibleLOM; planifique la expansión con cuidado.
• La verificación en la HCL de HCI es obligatoria: el estado de vSAN ReadyNode, S2D y Nutanix depende de versiones concretas de firmware y software.

Idoneidad según la carga de trabajo

Dónde mirar en su lugar

• ¿Le bastan 16 bahías SFF? → DL380 Gen9 16-Bay 2.5": el punto óptimo SFF a menor coste.
• ¿8 bahías SFF para cargas de cómputo? → DL380 Gen9 8-Bay 2.5": nodos de VM con almacenamiento en red.
• ¿Capacidad masiva más que rendimiento SFF? → DL380 Gen9 12-Bay 3.5": LFF para respaldo, servidores de archivos y archivo histórico.
• ¿Un nivel 2U Gen9 más económico? → HPE ProLiant DL180 Gen9 LFF: 2U de doble socket Gen9 optimizado en coste.
• ¿24-Bay Gen10 con iLO 5, DDR4-2933 y Silicon Root of Trust? → DL380 Gen10 24-Bay 2.5".
• ¿Alternativa Dell en el mismo nivel de 24 SFF? → Dell PowerEdge R730xd 24-Bay 2.5": 2U de doble socket Grantley, con un posicionamiento equivalente.

¿Listo para configurar?

Indíquenos la carga de trabajo (plataforma HCI / VDI / base de datos / SSD de nivel de capacidad), el software HCI y el contexto de HCL si aplica, el objetivo de CPU y núcleos, el objetivo de memoria, la arquitectura de almacenamiento (mezcla de unidades, requisito de NVMe, disposición RAID), la preferencia de controladora (P840ar para RAID por hardware, H241 para HCI/HBA), el patrón de arranque, el requisito de red (se recomienda encarecidamente FlexLOM de 10/25 GbE), el modelo de fuente y la cantidad.
