HPE ProLiant DL360 Gen9 4-Bay 3.5" Drives [Gen9]

El HPE ProLiant DL360 Gen9 4-Bay 3.5" reacondicionado es el miembro de factor de forma grande (LFF) de la línea de doble socket 1U Gen9 de HPE: cuatro bahías de disco hot-swap SAS/SATA de 3.5" en un chasis 1U. Lleva la misma plataforma Intel Grantley que el resto de la familia, Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre el chipset C610, 24 ranuras DIMM DDR4 con un techo de 3 TB, controladoras modulares HPE Smart Array, el mezzanine FlexibleLOM y gestión iLO 4. Lo específico de esta variante es el factor de forma: cuatro bahías LFF en 1U es una combinación deliberadamente estrecha que une alta densidad en rack con almacenamiento HDD de gran capacidad para roles de borde, sucursal, ROBO y respaldo, donde importan tanto el espacio en rack como la capacidad.

Esta página cubre lo que cambia en el chasis LFF: las cargas de trabajo en las que 1U LFF es la herramienta adecuada, el cálculo RAID con cuatro discos de gran capacidad y las decisiones de almacenamiento que difieren de las configuraciones SFF. La plataforma compartida de cómputo, memoria, red y gestión es la misma en todos los chasis DL360 Gen9; para la referencia completa de la plataforma, la DL360 Gen9 8-Bay 2.5" es la página principal de la familia.

Cuándo 1U LFF es la combinación adecuada

1U LFF es una configuración estrecha a propósito. La mayoría de las cargas LFF se ejecutan en plataformas 2U o 4U con doce o más bahías para escalar capacidad, y la mayoría de las cargas 1U usan SFF por rendimiento por bahía. La DL360 Gen9 4-Bay 3.5" se justifica solo cuando la densidad 1U y la capacidad HDD de formato grande son requisitos reales al mismo tiempo:

• Cómputo de borde con almacenamiento local masivo. Sitios de borde que ejecutan preprocesamiento analítico, recolección de IoT o trabajo con video, y que además necesitan capacidad local para preparar datos antes de subirlos al central. Cuatro discos NL-SAS de 8 TB a 12 TB entregan aproximadamente 24 TB a 36 TB brutos en 1U de espacio en rack.
• Servidores multirol para sucursales. Un solo equipo 1U que ejecuta AD, DNS, DHCP, recursos compartidos de archivos, impresión y virtualización local modesta. Cuatro bahías LFF en RAID 6 o RAID 10 cubren la capacidad de archivos de una sucursal sin necesidad de un chasis de almacenamiento separado.
• Servidores de archivos ROBO con densidad 1U. Oficinas regionales y satélite con límites estrictos de espacio en rack, donde una caja 1U de cómputo y almacenamiento cubre la mayor parte de la infraestructura de la sucursal en un solo servidor.
• Destinos de respaldo remotos. Repositorios de respaldo en sitios donde una caja de almacenamiento de 2U o más no cabe en el espacio del rack. Cuatro discos NL-SAS de alta capacidad en RAID 6 mantienen una ventana de retención útil para la sucursal.
• NVR de videovigilancia de escala pequeña a media. Cantidades de cámaras que caben en la retención de cuatro discos LFF, donde el grabador comparte el rack con otros equipos 1U.
• Almacenamiento masivo para laboratorio, desarrollo y pruebas. Capacidad de menor prioridad donde el costo y la densidad 1U pesan más que la escala.

Si cuatro bahías LFF bastan y la densidad 1U es la restricción, esta configuración hace un trabajo real. Si la capacidad masiva es el factor principal y 1U no es obligatorio, la DL380 Gen9 12-Bay 3.5" en 2U es la mejor opción, con tres veces más bahías por el doble de espacio en rack.

Almacenamiento - 4 bahías LFF

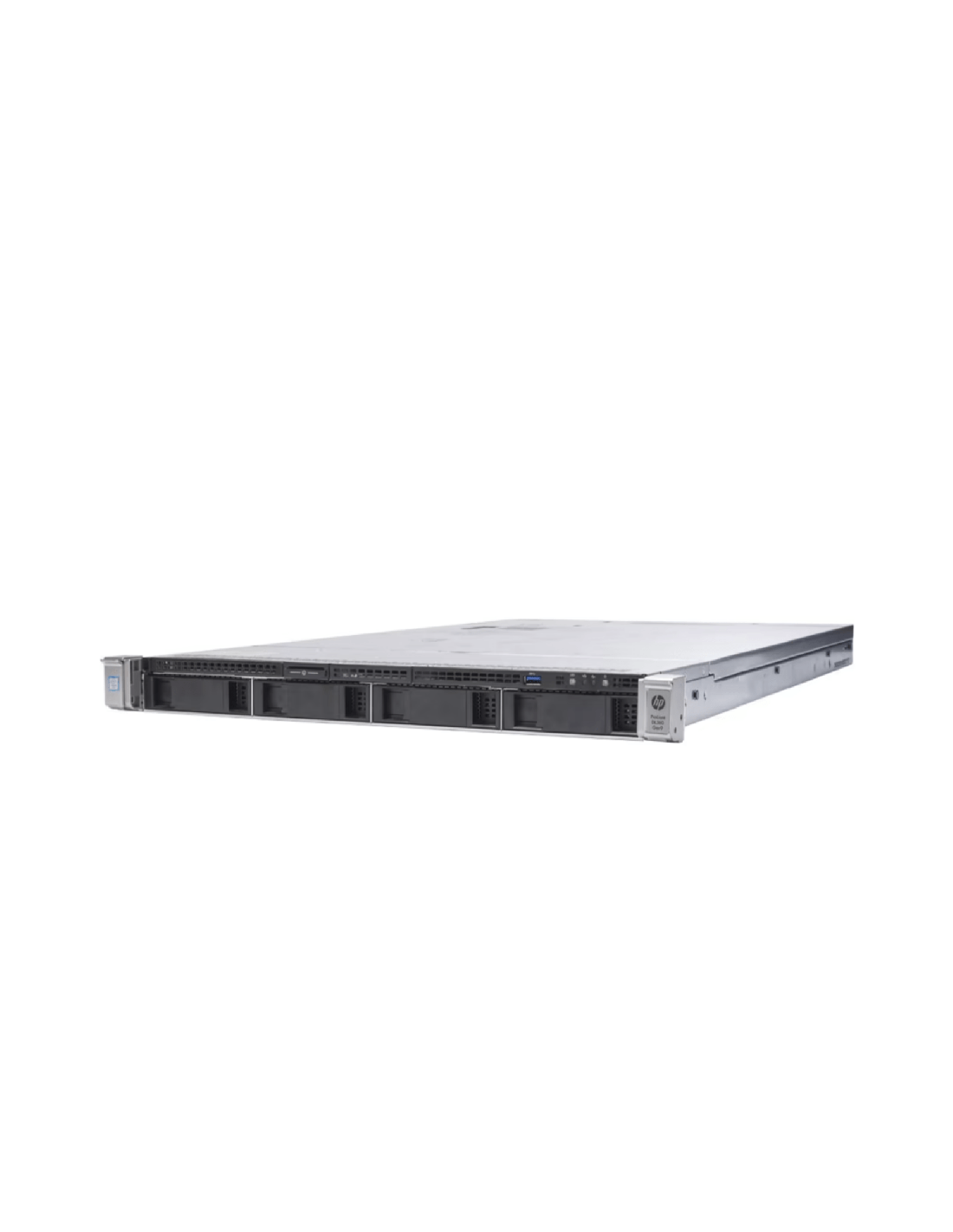

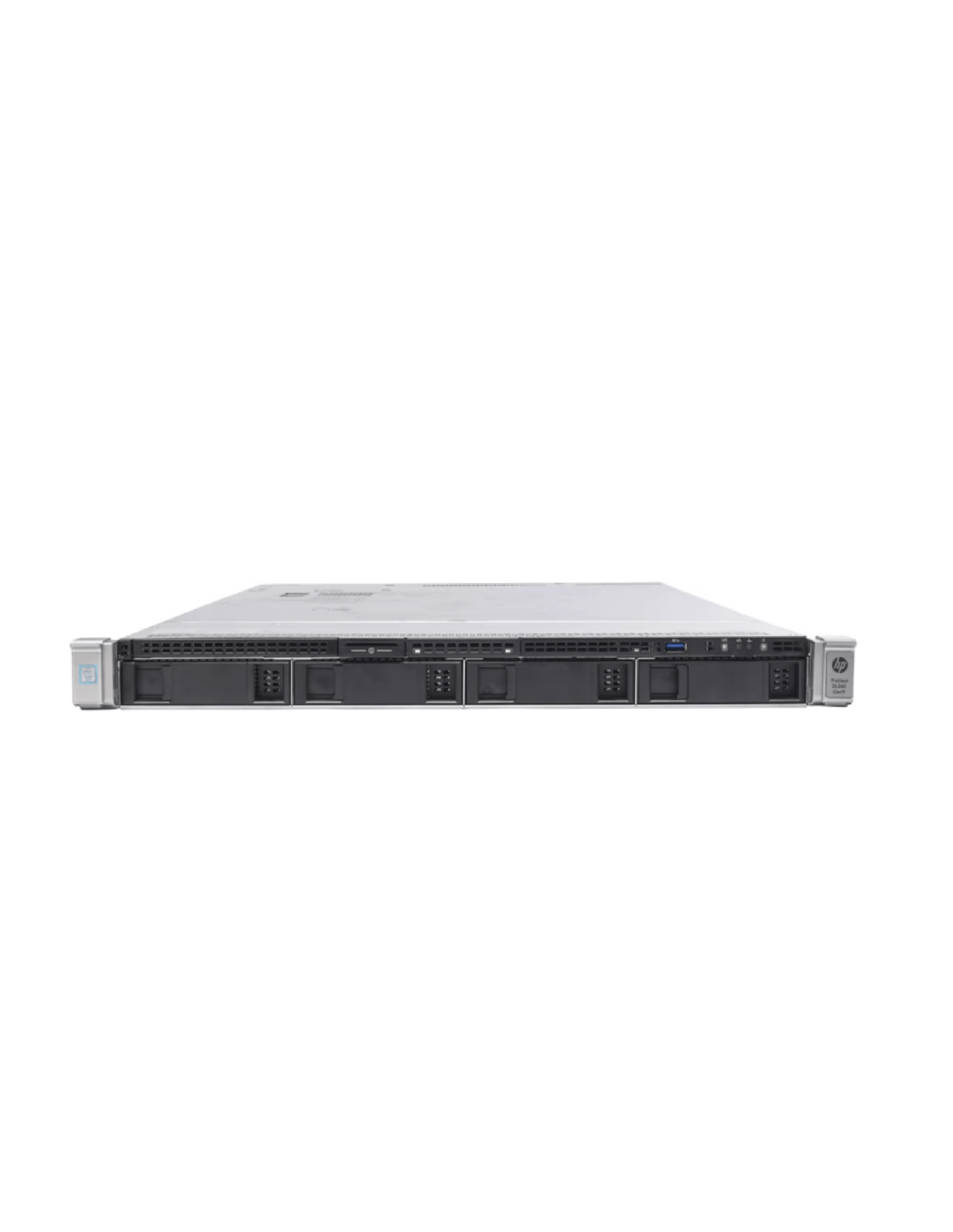

Cuatro bahías hot-swap SAS/SATA de 3.5" se distribuyen en el frente del chasis 1U. Las opciones NVMe son limitadas en el chasis LFF; el soporte de Express Bay NVMe está en las variantes SFF de la DL360 Gen9. Cuando una construcción 1U LFF necesita algo de flash junto con capacidad HDD, los patrones prácticos son SSD LFF en portadores de 3.5" o un SSD M.2 SATA en una tarjeta de habilitación PCIe para el arranque y el nivel de alto rendimiento. Con la población completa, cuatro bahías LFF alcanzan unos 56 TB brutos con discos de 14 TB, antes de la sobrecarga RAID.

El portafolio de discos cubre toda la gama LFF de Gen9:

• HDD NL-SAS. El caballo de batalla de capacidad masiva: discos MDL de 4 TB hasta 14 TB a 7.200 RPM, optimizados para rendimiento secuencial y capacidad por dólar.
• HDD SAS de 10K y 15K. Más IOPS por disco que NL-SAS con un techo de capacidad menor: los LFF de 10K llegan cerca de 2,4 TB y los de 15K cerca de 900 GB.
• SSD LFF. SSD SAS o SATA en portadores de 3.5". Rara vez son la opción eficiente solo por el factor de forma, pero son válidos cuando el LFF viene impuesto por el chasis.
• Discos autocifrados (SED). Disponibles para almacenamiento masivo regulado por cumplimiento normativo.

RAID con 4 LFF

La disposición RAID con cuatro discos LFF funciona distinto que con doce, porque la cantidad reducida de bahías cambia el cálculo de sobrecarga:

• RAID 10 (dos pares en espejo, en banda). 50 % de sobrecarga, unos 24 TB utilizables con discos de 12 TB. Nuestro valor habitual con exactamente cuatro discos: la sobrecarga es idéntica a la de RAID 6, pero el rendimiento de escritura es mejor y el alcance de la reconstrucción es menor.
• RAID 6 (doble paridad). Misma sobrecarga del 50 % con cuatro discos, unos 22 TB utilizables con discos de 12 TB. Preferido cuando la capacidad de lectura importa más que la velocidad de escritura; la doble paridad protege frente a un segundo fallo de disco durante la reconstrucción de varios días que exigen los discos LFF grandes.
• RAID 5 (paridad simple). 25 % de sobrecarga, unos 36 TB utilizables con discos de 12 TB, pero no se recomienda a capacidad LFF: una paridad simple durante ventanas de reconstrucción de varios días es de alto riesgo. La cotizamos solo si se solicita explícitamente y dejamos el riesgo por escrito.
• JBOD / HBA en modo pass-through. Cuando la abstracción de almacenamiento vive en software (ZFS, NAS definido por software), la HBA H240ar es la controladora adecuada.

Discos de arranque

El chasis LFF de 4 bahías tiene un problema de arranque: dos de cuatro bahías para un volumen de SO en espejo son el 50 % del presupuesto de almacenamiento, algo rara vez aceptable. El M.2 SATA en la tarjeta de habilitación HPE M.2 SSD es la respuesta en prácticamente todas las construcciones de producción 4-Bay LFF, ya que coloca el arranque en una ranura PCIe y conserva las cuatro bahías LFF para datos. El arranque en bahías frontales es solo una alternativa cuando dos bahías de datos son realmente suficientes, y un disco de arranque único sin espejo no es un patrón de producción. Por defecto cotizamos arranque M.2 en cada 4-Bay LFF y confirmamos la asignación de ranuras PCIe en consecuencia.

Controladoras de almacenamiento

Aquí funciona la misma familia modular HPE Smart Array, con una selección inclinada hacia el tamaño de caché que realmente necesita una carga de almacenamiento masivo de cuatro discos:

• Smart Array P440ar (caché de escritura de 2 GB respaldada por flash, con batería). La controladora de producción adecuada en cuatro LFF; la caché de 2 GB está bien dimensionada para un arreglo de cuatro discos. Se monta en la ranura modular sin ocupar una ranura PCIe.
• Smart Array H240ar (HBA / pass-through). Para servidores NAS definidos por software o de archivos ZFS que prefieren discos crudos en lugar de RAID por hardware.
• Smart Array P840 (caché de escritura de 4 GB respaldada por flash, con batería). Disponible para necesidades de escritura intensiva, pero rara vez se requiere con cuatro LFF; la P440ar suele bastar.
• B140i (RAID por software integrado vía chipset). Aceptable solo para espejo de arranque; no es una controladora RAID de datos de producción en una plataforma de doble socket.

Todas las controladoras serie P requieren la batería de almacenamiento inteligente HPE para la caché de escritura diferida, y el módulo de caché respaldado por flash es un elemento de desgaste que verificamos y reemplazamos como parte de la preparación de cada equipo reacondicionado.

Procesadores

Uno o dos sockets de Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre la plataforma Grantley C610, compatibles entre sí dentro del socket pero no mezclables en un mismo servidor. Los núcleos llegan a 18 por CPU en v3 y 22 por CPU en v4, con TDP de aproximadamente 55 W a 145 W. Las cargas de almacenamiento masivo rara vez necesitan los modelos superiores, así que la selección de CPU en esta variante suele inclinarse hacia abajo respecto de un nodo de cómputo SFF denso:

• E5-2620 v4 (8 núcleos, 85 W). La elección común para sucursal y borde; 16 núcleos en dos sockets sobran para roles de archivos e infraestructura, y el TDP bajo cabe sin problemas en la envolvente 1U.
• E5-2640 v4 (10 núcleos, 90 W) o E5-2650 v4 (12 núcleos, 105 W). Opciones de gama media cuando el equipo ejecuta cómputo junto con el rol de almacenamiento.
• E5-2680 v4 o superior. Reservados para construcciones consolidadas de sucursal o analítica de borde que combinan almacenamiento 4-LFF con cómputo significativo.

Las CPU de gama alta siguen requiriendo el disipador de alto rendimiento y el kit de ventiladores de alto rendimiento, y una construcción de un solo socket expone solo 12 de las 24 ranuras DIMM y la mitad de los carriles PCIe, así que el segundo socket importa siempre que se necesiten memoria o expansión.

Memoria

24 ranuras DIMM DDR4, 12 por CPU. El techo de la plataforma es 3 TB con LRDIMM de 128 GB; RDIMM es la opción mayoritaria, y entre 64 GB y 128 GB totales cubren la mayoría de las cargas de almacenamiento masivo de sucursal y borde. Los servidores de archivos basados en ZFS son la excepción y se benefician de más memoria (128 GB a 256 GB) para la caché ARC. La velocidad depende de la población: DDR4-2400 en v4 y DDR4-2133 en v3 con un DIMM por canal, bajando un escalón con la población completa de dos DIMM por canal. Se requiere HPE Smart Memory para alcanzar las velocidades nominales; los DIMM de terceros pueden entrenar más lento o no arrancar. Esta plataforma es anterior a la memoria persistente Intel Optane, así que PMem no forma parte de la discusión aquí.

Red y expansión PCIe

La red pasa por el mezzanine FlexibleLOM, así que la configuración de red es una decisión de construcción que no consume una ranura PCIe. Para roles de almacenamiento masivo, 10 GbE en FlexibleLOM (los adaptadores de doble puerto 530FLR-SFP+ o 534FLR-SFP+) es el valor por defecto razonable en construcciones de destino de respaldo y analítica de borde, mientras que el 331FLR de cuatro puertos a 1 GbE es aceptable para un servidor de archivos de sucursal puro. La expansión PCIe es la restricción del 1U: hasta tres ranuras PCIe Gen3 con ambos CPU poblados, y en esta variante una de ellas suele estar comprometida con la tarjeta de arranque M.2. Cuando se necesita más expansión que esa, el DL380 Gen9 de 2U es la opción correcta.

Soporte de GPU

El soporte de GPU en la envolvente 1U se limita a tarjetas de ancho simple y perfil bajo dentro del presupuesto de energía y térmico del chasis; no hay espacio para aceleradores de doble ancho. En una construcción LFF de almacenamiento masivo una GPU rara vez forma parte de la especificación, pero para el caso de analítica de borde cabe una sola aceleradora de perfil bajo, como una tarjeta de la serie T de NVIDIA. Cualquier cosa más pesada (doble ancho, múltiples GPU o alto consumo por tarjeta) corresponde al DL380 Gen9 de 2U y no a este chasis.

Gestión - generación iLO 4

La DL360 Gen9 usa iLO 4. iLO Standard viene incluido para monitoreo de salud, control de energía y acceso remoto básico; iLO Advanced es el nivel licenciado para consola gráfica remota completa, medios virtuales y KVM remoto, y normalmente se cotiza por separado, lo cual importa en sitios de borde y sucursales con gestión fuera de banda donde el personal técnico en sitio escasea. Intelligent Provisioning se encarga del despliegue de firmware y controladores, y el registro de Active Health System es el primer lugar donde revisar el historial de un equipo reacondicionado. En seguridad, iLO 4 es anterior a la Silicon Root of Trust introducida en Gen10; UEFI Secure Boot es la línea base de integridad del firmware, y hay disponible un módulo TPM donde se requiera una raíz de confianza por hardware.

Energía y refrigeración

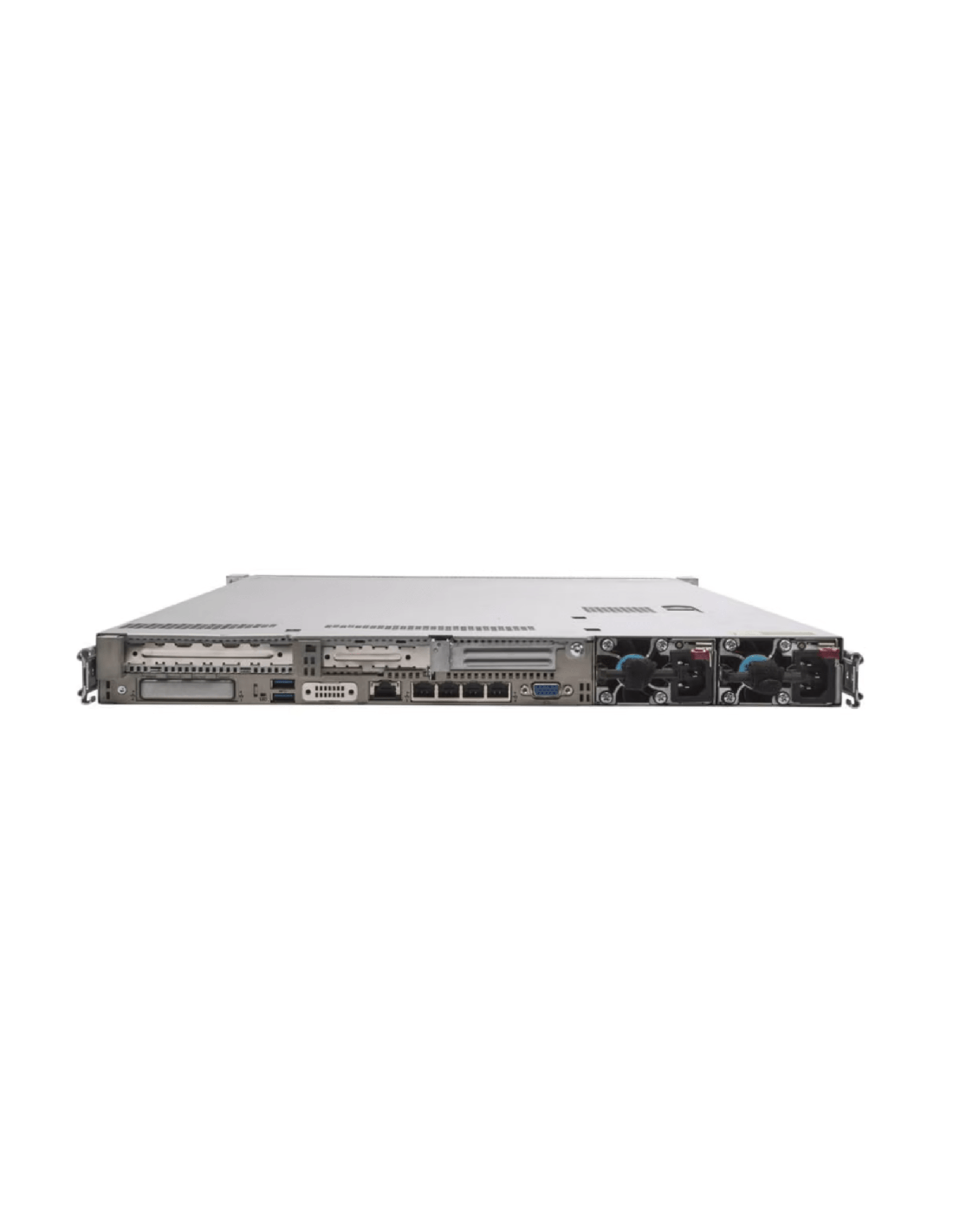

La alimentación viene de fuentes hot-plug HPE Flex Slot de 500 W, 800 W y 1400 W, con eficiencia Platinum y Titanium, configuradas 1+1 para redundancia. Cuatro HDD LFF consumen menos energía de nivel de almacenamiento que ocho a diez SSD SAS, así que un par de 800 W es la opción estándar de producción y 500 W es adecuado para una construcción de sucursal de entrada con CPU de clase E5-2620. Para sitios de borde sin UPS en rack, vale la pena agregar el módulo de respaldo de batería HPE Flex Slot para soportar cortes breves. Térmicamente, el chasis 1U soporta rangos de entrada ASHRAE A3 (40 °C) y A4 (45 °C); los HDD LFF funcionan más frescos que los arreglos densos de SSD, y el rango ambiental más amplio ayuda en sitios de borde sin refrigeración dedicada. Apuntamos a una entrada de 25 °C a 30 °C en despliegues de producción.

Especificaciones físicas y notas de plataforma

• Factor de forma: chasis de rack 1U, profundidad estándar para racks de cuatro postes, con la holgura trasera habitual para la gestión de cables.
• Expansión PCIe: hasta tres ranuras PCIe Gen3 con ambos CPU poblados, solo perfil bajo; una ranura suele estar comprometida con la tarjeta de arranque M.2 en esta variante.
• Disponibilidad de partes: excelente. Los discos LFF, controladoras, adaptadores FlexibleLOM, fuentes y rieles de Gen9 abundan en el mercado secundario. La garantía activa de HPE ya terminó, y el mantenimiento de terceros es la vía de soporte estándar en producción en 2026.
• Accesorios que recomendamos: el kit de rieles deslizantes 1U de rodamientos de bolas HPE (P/N 679368-001 / 728437-001) para el chasis DL360 Gen9, un brazo de gestión de cables y la tarjeta de habilitación HPE M.2 SSD para que el arranque no ocupe las cuatro bahías LFF.
• Notas de plataforma: el arranque M.2 es prácticamente obligatorio aquí para no gastar la mitad de las bahías en el SO; el hot-plug de CPU no es compatible; las ventanas de reconstrucción LFF se extienden a días bajo carga de producción, así que planifique RAID 10 o RAID 6 en lugar de RAID 5; y NVMe no es una opción práctica en el chasis LFF.

Nuestra evaluación

Dónde destaca: Esta es la configuración para el caso real de 1U más LFF: nodos de cómputo de borde que necesitan almacenamiento masivo local, servidores de sucursal y ROBO que consolidan roles de archivos e infraestructura, y pequeños destinos de respaldo o grabadores de videovigilancia donde una caja de almacenamiento de 2U no cabe en el rack. Cuatro discos NL-SAS de alta capacidad en RAID 10 o RAID 6, un dispositivo de arranque M.2 y una pareja de CPU de doble socket de bajo TDP forman un servidor de sucursal capaz y eficiente en rack.

Dónde mirar en cambio: Si la capacidad masiva es el verdadero motor y 1U no es una restricción estricta, la DL380 Gen9 12-Bay 3.5" ofrece tres veces las bahías en 2U. Si el rendimiento de SSD SFF importa más que la capacidad LFF, la DL360 Gen9 8-Bay 2.5" es la construcción estándar de cómputo 1U, y la DL360 Gen9 10-Bay 2.5" es la opción SFF más densa. Para 1U LFF de generación actual con iLO 5, la DL360 Gen10 4-Bay 3.5" es el paso siguiente.

En resumen: Una construcción de nicho pero útil para el equipo de TI que decidió, por buenas razones de espacio en rack, que el almacenamiento masivo debe vivir en 1U. Es la herramienta adecuada para roles de borde, sucursal, ROBO y respaldo pequeño, y la herramienta equivocada en cuanto la escala de capacidad o el rendimiento SFF se vuelven prioridad. Dimensione el techo de capacidad de cuatro bahías frente al crecimiento del despliegue antes de comprometerse, porque una expansión en campo más allá de cuatro bahías LFF implica otro chasis.

Limitaciones honestas

• Solo cuatro bahías LFF: el techo de capacidad bruta ronda los 56 TB con discos de 14 TB, y menos después de RAID. Las construcciones orientadas a capacidad pertenecen a la DL380 Gen9 12-Bay LFF.
• El arranque consume el 50 % de las bahías frontales, así que el arranque M.2 es prácticamente obligatorio.
• Los tiempos de reconstrucción LFF se extienden a días bajo carga de producción; RAID 10 o RAID 6 muy preferibles, RAID 5 es de alto riesgo a esta capacidad.
• NVMe no es una opción práctica en el chasis LFF; para NVMe en 1U Gen9, use las variantes SFF de 8 o 10 bahías.
• Gestión iLO 4, sin la atestación de hardware de Silicon Root of Trust introducida en Gen10.
• La velocidad DDR4 se limita a DDR4-2400 (v4) o DDR4-2133 (v3) y baja con la población completa de DIMM; se requiere HPE Smart Memory para las velocidades nominales.
• Solo PCIe Gen3, tres ranuras en 1U, y una suele estar comprometida con la tarjeta de arranque M.2.
• Sin soporte para GPU de doble ancho en 1U; solo aceleradoras de ancho simple y perfil bajo.
• La garantía activa de HPE terminó; el soporte en producción es mediante mantenimiento de terceros.

Adecuación a la carga de trabajo

Dónde mirar en cambio

• ¿Necesita más bahías LFF? La DL380 Gen9 12-Bay 3.5" es la plataforma LFF de 2U para respaldo, servicio de archivos y archivado a escala.
• ¿Necesita rendimiento SFF en Gen9 1U? La DL360 Gen9 8-Bay 2.5" es la construcción estándar de cómputo 1U, y la DL360 Gen9 10-Bay 2.5" es la opción SFF más densa.
• ¿Necesita 1U LFF de generación actual con iLO 5? La DL360 Gen10 4-Bay 3.5" es el salto generacional directo.
• ¿Trabaja con el presupuesto más ajustado en una construcción 1U Gen9 LFF? La DL160 Gen9 4-Bay 3.5" es el escalón de gama económica 1U Gen9.
• ¿Estandarizado en Dell? La Dell PowerEdge R630 10-Bay 2.5" es la plataforma Grantley de doble socket 1U equivalente de la misma generación.
