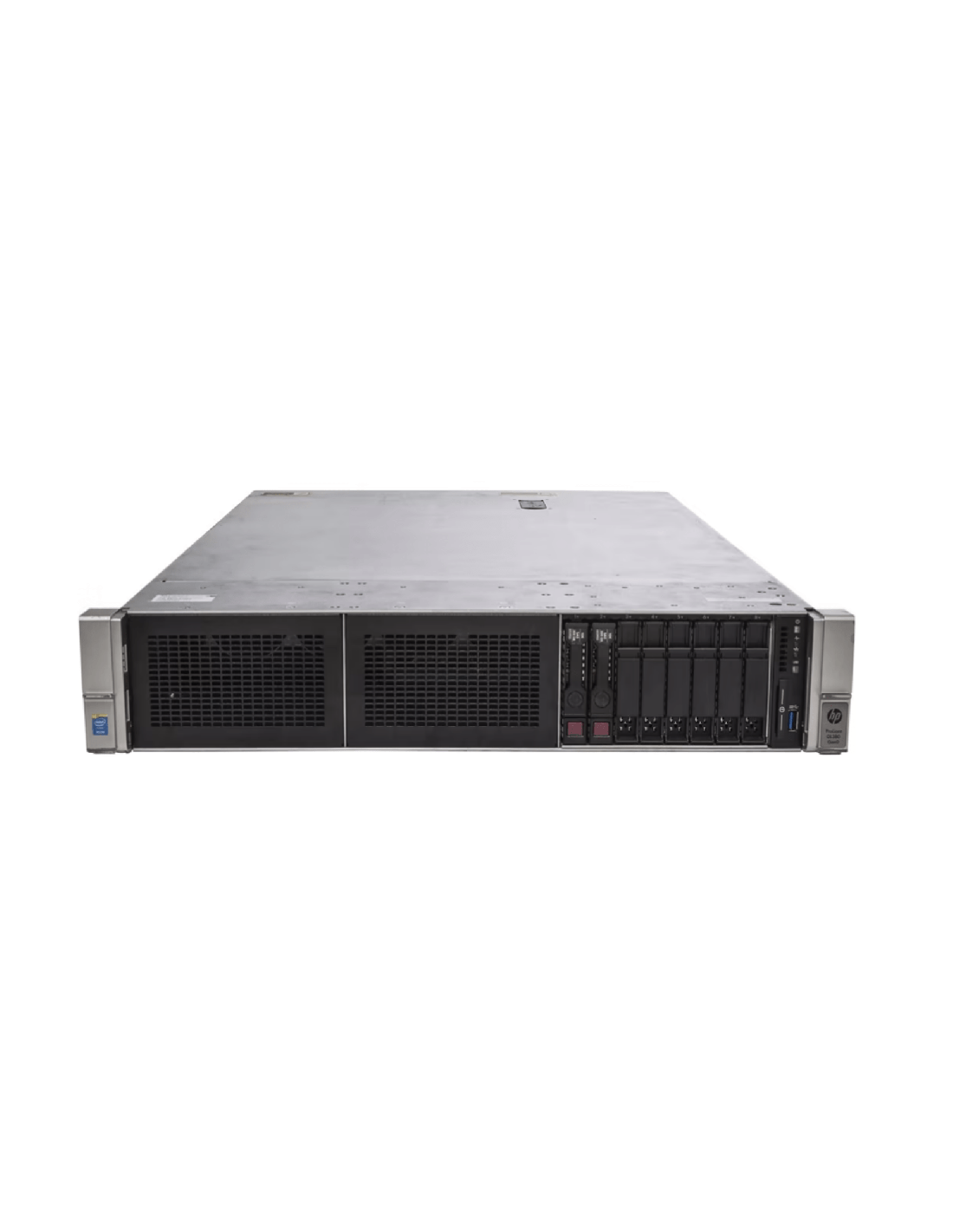

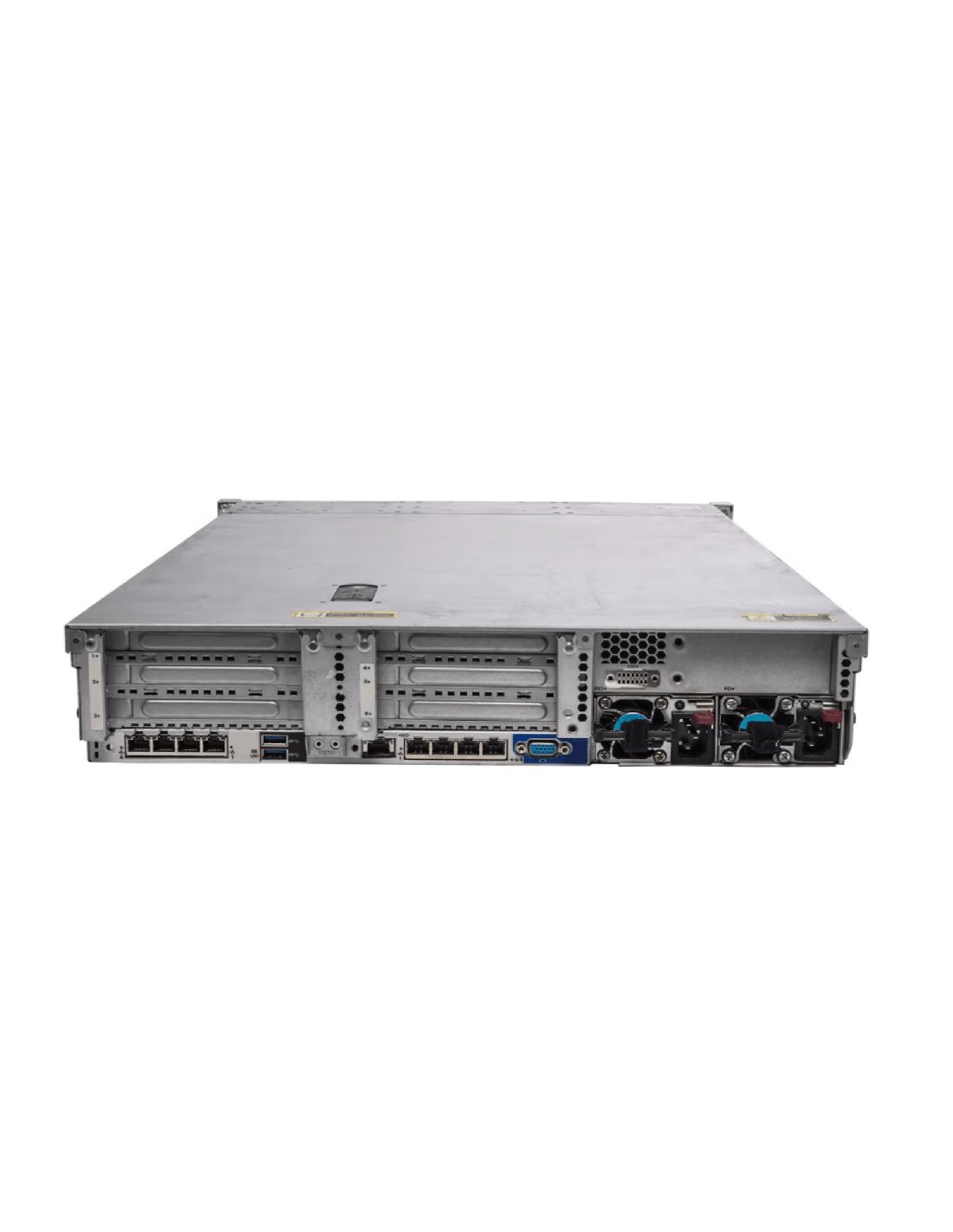

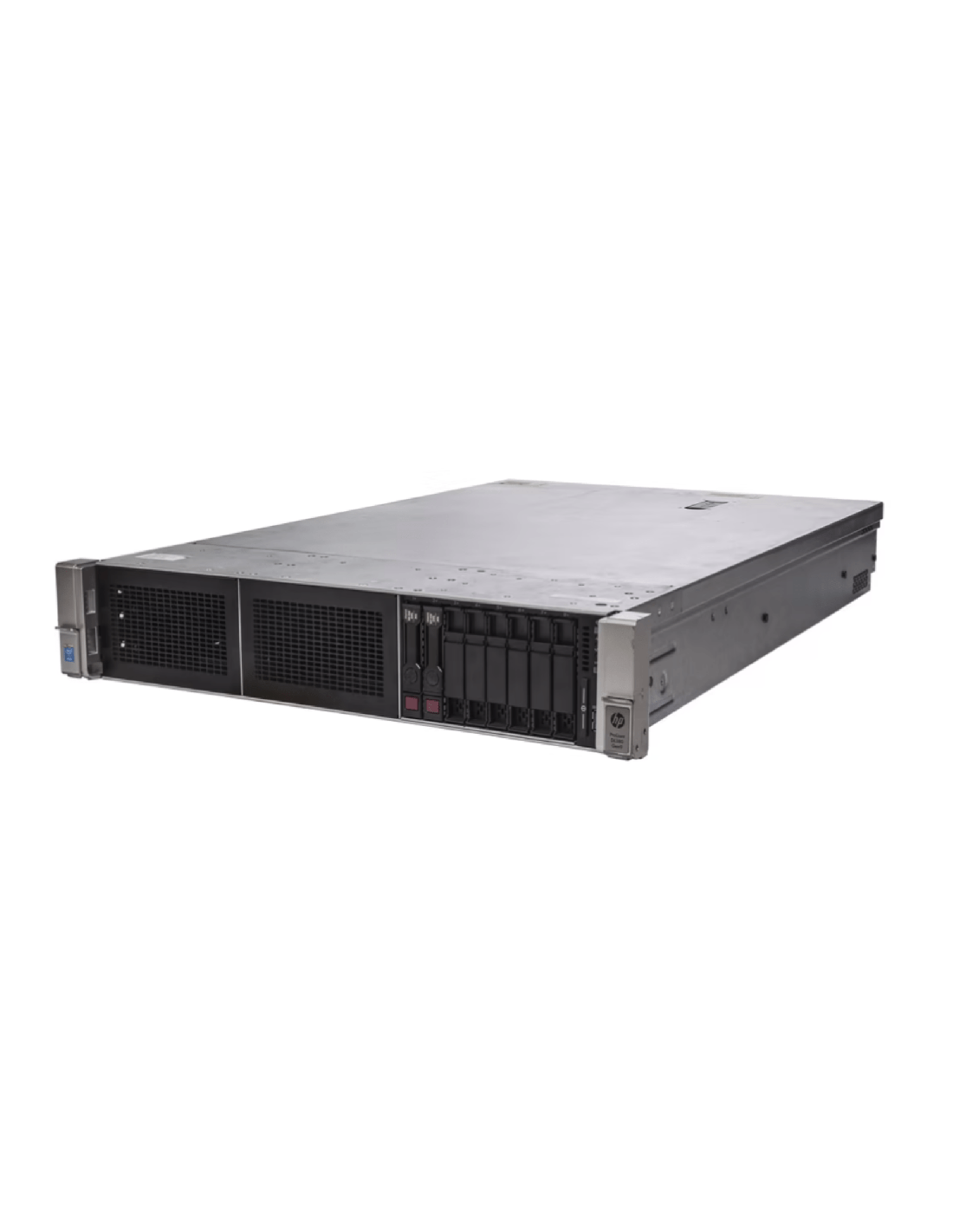

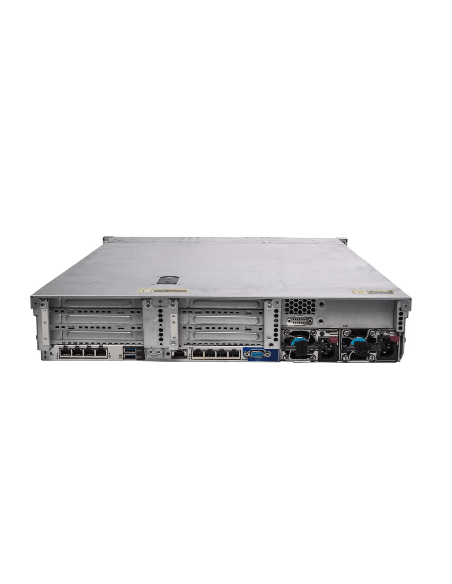

HPE ProLiant DL380 Gen9 8-Bay 2.5" Drives

El HPE ProLiant DL380 Gen9 de 8 bahías 2.5" reacondicionado es el miembro orientado al cómputo de la familia DL380 Gen9: la variante de ocho bahías de la plataforma convencional de doble socket 2U Gen9 de HPE, con ocho bahías hot-swap SFF de 2.5" en el chasis estándar. Utiliza los mismos procesadores Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre la plataforma Grantley con chipset C610, las mismas 24 ranuras DIMM DDR4 y el mismo límite de memoria de 3 TB, las mismas controladoras de almacenamiento Smart Array modulares, el mismo FlexibleLOM de red y la misma gestión iLO 4 que el resto de la línea Gen9. La diferencia está en la capacidad de almacenamiento local: ocho bahías son el punto óptimo para cargas orientadas al cómputo, donde los datos principales residen en SAN, NFS o un sistema de archivos distribuido, y el almacenamiento local se encarga del sistema operativo, los binarios de aplicación y una modesta área de staging de datos calientes.

Dentro de la familia, la configuración de dieciséis bahías es el estándar SFF convencional; esta variante de ocho bahías está pensada para despliegues que no necesitan tanto almacenamiento local y prefieren no pagar por bahías vacías. Para el posicionamiento a nivel de familia y la comparación entre fabricantes, la página principal es la DL380 Gen9 de 16 bahías 2.5". Esta página recoge el detalle completo de la plataforma y se centra en lo específico de la variante de ocho bahías: cuándo ocho bahías SFF son la herramienta adecuada, los patrones de carga que dependen del número de bahías y las decisiones de almacenamiento que cambian entre ocho, dieciséis o veinticuatro bahías.

Cuándo 8 bahías SFF es la opción predeterminada correcta

El DL380 Gen9 de 8 bahías se ajusta a la mayoría de las cargas de producción Gen9 de doble socket en las que el almacenamiento es de red y no local. El marco de decisión según el número de bahías:

• Nodos de clúster de VM con datastores respaldados por SAN. El arranque más una pequeña caché local o un nivel de VM residen en las ocho bahías; los datastores principales están en SAN compartida FC o iSCSI, accesible mediante una HBA FC en la expansión PCIe.
• Servidores de aplicaciones con datos locales modestos. El sistema operativo más cuatro a seis SSD para datos de aplicación, logs o staging, con el backend de base de datos en red. Capas web, de aplicación y middleware donde el almacenamiento local es complementario.
• Hosts SQL Server u Oracle de gama media con almacenamiento principal en red. Las SSD locales cubren el sistema operativo, tempdb o los binarios de Oracle Grid y los logs de transacciones, mientras los archivos de datos están en SAN.
• Controladores de dominio, servidores de archivos y servicios de infraestructura. La capacidad local modesta es suficiente, con un costo de adquisición notablemente menor que las configuraciones de 16 o 24 bahías.
• Oficinas sucursales y despliegues ROBO. Cómputo de doble socket con almacenamiento local modesto para servicios de archivos de sucursal, AD/DNS y alojamiento de aplicaciones; ocho bahías coinciden con la huella típica de ROBO.
• Entornos de laboratorio, desarrollo y staging. Replican la producción Gen9 a menor costo por nodo, donde ocho bahías bastan para patrones no productivos.

Si la carga realmente necesita más de ocho bahías de almacenamiento local (hosts VDI, nodos HCI, hosts de bases de datos con almacenamiento principal local, servidores de archivos de tamaño medio), conviene pasar a la DL380 Gen9 de 16 bahías 2.5" como punto óptimo SFF, o a la DL380 Gen9 de 24 bahías 2.5" para máxima densidad SFF. Si ocho bahías son suficientes, la variante de 8 bahías ofrece la misma plataforma Gen9 con un ahorro de costo considerable.

Almacenamiento - 8 bahías SFF

Ocho bahías hot-swap SAS/SATA de 2.5" en la configuración estándar del chasis (Box 1 poblado). El chasis DL380 Gen9 puede ampliarse en campo a 16, 18 o 24 SFF mediante kits adicionales de jaulas de discos (Box 2 y Box 3 más el backplane correspondiente), pero el punto de partida de ocho bahías es la respuesta adecuada cuando la carga no prevé necesitar más almacenamiento local. La Universal Media Bay opcional (P/N 724865-B21) está disponible en el chasis de ocho bahías y ofrece VGA frontal, 2x USB 2.0, y opcionalmente 2 bahías SFF traseras, además de soporte para unidad óptica; resulta útil en despliegues que necesitan puertos de gestión en el panel frontal.

Las opciones de unidades cubren todo el catálogo SFF de Gen9: SSD SAS en niveles de resistencia mixed-use y read-intensive (de 200 GB a 3.84 TB en el lanzamiento de Gen9, con capacidades mayores en firmware posterior), SSD SATA para roles de sistema operativo y almacenamiento masivo optimizados en costo, HDD SAS de 10K y 15K RPM para datos de IOPS moderados (de 300 GB a 2.4 TB en SFF), variantes de unidades autocifradas para cumplimiento normativo, y SSD NVMe mediante la opción Express Bay en Box 1 (que consume bahías para las posiciones NVMe).

Perfiles habituales de almacenamiento del DL380 Gen9 de 8 bahías:

• Nodo de clúster VMware, datastore principal en SAN. 2x SSD en RAID 1 para el arranque de ESXi, seis bahías para un nivel de caché vSAN o un datastore local de VMs. El almacenamiento principal de VMs en SAN FC/iSCSI compartida.
• Nodo de clúster Hyper-V con caché CSV. 2x SSD para Windows Server, seis SSD para un nivel de caché CSV. El almacenamiento principal de VMs en SOFS o SAN.
• Servidor de aplicaciones con logs/staging locales. 2x SSD en RAID 1 para el sistema operativo, 4-6 SSD en RAID 5/10 para datos de aplicación y logs. El backend de datos principal en una base de datos de red.
• SQL Server con archivos de datos en red. 2x SSD para el sistema operativo, 2x SSD en espejo para tempdb, 4x SSD para archivos de log en RAID 10. Los archivos principales de la base de datos en un datastore SAN.
• Controlador de dominio / servicios de infraestructura. 2x SSD en RAID 1 para el sistema operativo y los roles AD/DNS/DHCP; las bahías restantes para almacenamiento complementario o sin uso.
• Servidor multirrol de oficina sucursal. 2x SSD para el sistema operativo, seis HDD SAS en RAID 6 para recursos compartidos de archivos de la sucursal. Despliegue optimizado en costo para sucursales, con cómputo y almacenamiento en un solo servidor.

Unidades de arranque

En la configuración de ocho bahías, la ubicación de la unidad de arranque importa más que en las configuraciones de 16 o 24 bahías, porque dedicar dos de ocho bahías al sistema operativo representa un 25% del presupuesto de almacenamiento. Tres opciones:

• Kit de 2 bahías SFF traseras. Conserva las ocho bahías frontales para datos; el sistema operativo reside en las bahías traseras. Es el patrón adecuado cuando la capacidad de las bahías frontales importa.
• SSD M.2 SATA mediante la tarjeta de habilitación M.2 de HPE. Arranque desde M.2 en una ranura PCIe, liberando todas las bahías frontales para datos. Consume una ranura PCIe pero preserva el presupuesto de almacenamiento.
• 2x SSD en bahías frontales en RAID 1. La configuración más sencilla; consume dos de las ocho bahías frontales. Aceptable cuando las seis bahías restantes cubren el requisito de datos de la carga.

En las cotizaciones del DL380 Gen9 de 8 bahías, usamos por defecto el kit de 2 bahías SFF traseras cuando la capacidad de bahías frontales está limitada de alguna forma, y el patrón estándar de RAID 1 en bahías frontales cuando la carga cabe holgadamente en seis bahías de datos.

Controladoras de almacenamiento

La decisión sobre la controladora no cambia con el número de bahías; solo cambia el compromiso de dimensionamiento de caché. Aquí se aplican las mismas controladoras modulares Smart Array "ar" de la familia:

• Smart Array P440ar (2 GB FBWC). La controladora de producción convencional para la variante de ocho bahías. Los 2 GB de caché de escritura respaldada por flash están bien dimensionados para ocho SSD en la mayoría de los patrones de carga, y es la elección adecuada para RAID por hardware tradicional en producción.
• Smart Array H241 (modo HBA, tarjeta PCIe). Para almacenamiento definido por software (vSAN, S2D, Ceph, ZFS). Paso directo SAS limpio, sin RAID por hardware.
• Smart Array P840ar (4 GB FBWC). La controladora premium. Raramente necesaria con ocho bahías: la caché de 2 GB de la P440ar es suficiente para esta escala de almacenamiento.
• Dynamic Smart Array B140i (RAID por software integrado). Aceptable solo para el espejo de arranque del sistema operativo; no es apropiada para datos de producción.

La HPE Smart Storage Battery es obligatoria con cualquier controladora de la serie P. La batería FBWC de Gen9 es un elemento de desgaste con una vida útil documentada de 5 a 7 años; informamos el estado de la batería en cada cotización y reemplazamos los módulos de caché que estén fuera de especificación como parte de la preparación del equipo.

Procesadores

1 o 2 sockets con Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre el chipset Grantley C610. No se admite mezclar v3 y v4: todas las CPU instaladas deben ser de la misma generación, aunque sí se admite una actualización en campo de v3 a v4 (reemplazando ambas a la vez). Las configuraciones de un solo socket reducen a la mitad las ranuras DIMM (12 en lugar de 24) y las ranuras PCIe a tres, por lo que el doble socket es el estándar de producción. El chasis de ocho bahías comparte la misma envolvente térmica 2U que las variantes con más bahías, y su menor número de unidades deja algo más de margen de potencia y flujo de aire para CPU de gama alta.

• E5-2680 v4 (14 núcleos, 120 W, DDR4-2400). El estándar de producción Gen9 - 28 núcleos en configuración 2S, TDP equilibrado, disipador estándar.
• E5-2690 v4 (14 núcleos, 135 W, 2.6 GHz). Mayor frecuencia base para cargas sensibles al rendimiento de un solo hilo dentro del mismo presupuesto de núcleos.
• E5-2699 v4 (22 núcleos, 145 W). Broadwell-EP de gama más alta: 44 núcleos en 2S, el máximo de la plataforma. Requiere el disipador de alto rendimiento (incluido automáticamente en CPU de 120 W o más).
• E5-2650 v4 (12 núcleos, 105 W). Gama media de producción con TDP moderado y menor costo de adquisición; buena opción para virtualización general y servidores de aplicaciones.
• E5-2620 v4 (8 núcleos, 85 W) y E5-2667 v4 (8 núcleos, 135 W, 3.2 GHz). Modelos de entrada y especialidad de alta frecuencia; el 2667 v4 es la opción para licenciamiento por núcleo de Oracle y SQL Server Enterprise. Los equivalentes Haswell-EP v3 están disponibles a menor costo, con un límite de DDR4-2133.

Memoria

24 ranuras DIMM DDR4 (12 por CPU; con una sola CPU solo hay 12 disponibles). Se admiten RDIMM y LRDIMM, pero no pueden mezclarse en un mismo servidor; el máximo es de 3 TB con LRDIMM de 128 GB en las 24 ranuras con CPU v4. Para alcanzar las velocidades nominales se requiere HPE DDR4 Smart Memory: la memoria DDR4 de terceros baja a velocidades menores, comportamiento documentado de HPE en toda la línea Gen9.

La velocidad de memoria depende de la generación de CPU y de la población: v3 llega hasta DDR4-2133, v4 hasta DDR4-2400, y la población completa de 24 DIMM baja a DDR4-1866 o DDR4-1600 según el número de rangos. Para el máximo ancho de banda, pueble 1 DPC (12 DIMM en 2S). HPE Persistent Memory (NVDIMM-N, de 8 GB y 16 GB) es compatible con CPU v4 para latencia de clase DRAM con persistencia respaldada por batería; es poco habitual, pero disponible para logs de transacciones de SQL Server y WAL de bases de datos en memoria.

Red y expansión PCIe

El adaptador embebido HPE 331i de 4 puertos 1 GbE es estándar y no consume ranura. El mezzanine FlexibleLOM opcional admite 10 GbE SFP+ (530FLR/534FLR), 10GBASE-T, 25 GbE SFP28 y FlexFabric convergente. A diferencia del DL580 Gen9, aquí Wake-on-LAN funciona tanto en la 1 GbE embebida como en el FlexibleLOM. La expansión PCIe consta de tres ranuras PCIe Gen3 con una CPU, que se amplían a seis con ambas CPU instaladas; el riser secundario de +3 ranuras requiere el segundo procesador. Todas las ranuras son PCIe Gen3 y admiten tarjetas de hasta 150 W, y más con el kit de cables de alimentación suplementario. En una configuración de ocho bahías con SAN, una HBA FC o un FlexibleLOM de 10/25 GbE suelen ser la primera prioridad de expansión.

Soporte para GPU

El soporte para GPU y aceleradores está limitado por la generación PCIe Gen3 y la envolvente térmica 2U. El menor número de unidades de la variante de ocho bahías puede dejar algo más de margen de fuente de poder para aceleradores, pero los límites de ranuras y térmicos son los mismos que en el resto de la familia:

• Aceleradores de ancho simple. Tarjetas como la NVIDIA Tesla T4 (70 W, ranura simple, pasiva) para inferencia, transcodificación o descarga gráfica de VDI. Encajan en las posiciones de riser estándar y no requieren kit de cables de alimentación para GPU.
• GPU de doble ancho. Tarjetas pasivas de la era Gen9 (clase NVIDIA M40, M60, K80). Requieren el disipador de alto rendimiento y un kit adicional de cables de alimentación para GPU (P/N 669777-B21); planifique hasta dos, sujeto al dimensionamiento de la fuente.
• Envolvente térmica. Las configuraciones con GPU requieren disipadores de alto rendimiento y el kit de ventiladores de alto rendimiento, y el margen de temperatura ambiente ASHRAE A3/A4 se reduce con tarjetas de doble ancho. Validamos la temperatura de entrada frente a la configuración en el momento de la cotización.
• FPGA y tarjetas especiales. Las ranuras PCIe Gen3 x16 admiten FPGA y tarjetas especiales dentro del límite de 150 W por ranura. El ancho de banda PCIe Gen3 es el techo: las cargas que necesiten el ancho de banda de GPU PCIe Gen4 pertenecen a Gen10 Plus o Gen11.

Gestión - generación iLO 4

El DL380 Gen9 incluye HPE iLO 4: consola remota (una licencia iLO Advanced habilita el KVM gráfico completo), medios virtuales, IPMI, telemetría SNMP, registro Active Health System y compatibilidad con HPE OneView; es la misma generación iLO 4 en toda la línea Gen9, lo que forma parte del valor de estandarización operativa de la plataforma. La diferencia clave con Gen10 es que iLO 4 no tiene Silicon Root of Trust: la cadena de verificación de firmware anclada en hardware llegó con iLO 5 en Gen10. UEFI Secure Boot es compatible y es el patrón adecuado para construcciones Gen9 en producción, con controles compensatorios cuando un marco de cumplimiento exige atestación de integridad del firmware. iLO Advanced suele tener un costo aparte y rara vez es opcional en despliegues de centro de datos en producción; lo cotizamos explícitamente.

Energía y refrigeración

Las mismas fuentes de poder HPE Flex Slot que el resto de la familia DL380 Gen9: 500 W, 800 W o 1400 W Platinum/Titanium en configuraciones redundantes 1+1, además del módulo opcional HPE Flexible Slot Battery Backup. El menor número de unidades de la configuración de ocho bahías implica un consumo total menor que en las variantes de 16 o 24 bahías: las fuentes de 500 W bastan para muchas configuraciones de ocho bahías, y las de 800 W en 1+1 cubren todas las configuraciones habituales de doble socket, incluidas E5-2680/2690 v4 con memoria completa.

Para CPU de TDP alto (E5-2699 v4 a 145 W, E5-2667 v4 a 135 W) o configuraciones con GPU de doble ancho, se requieren fuentes de 1400 W. Ejecutamos HPE Power Advisor en cada cotización del DL380 Gen9 para validar el dimensionamiento de las fuentes. En cuanto a térmica, se admite operación con temperatura ambiente extendida ASHRAE A3 (40 °C) y A4 (45 °C) con los disipadores de alto rendimiento (incluidos automáticamente en CPU de 120 W o más).

Especificaciones físicas y notas de plataforma

• Factor de forma: montaje en rack 2U, gabinete Gen9 de profundidad estándar compartido por las variantes de número de bahías del DL380 Gen9; con el brazo de gestión de cables instalado, prevea holgura adicional en la parte trasera.
• Expansión PCIe: hasta seis ranuras PCIe Gen3 con ambas CPU instaladas (tres con una CPU), divididas entre ranuras de altura completa y perfil bajo en los risers primario y secundario; el riser secundario requiere el segundo procesador.
• Disponibilidad de repuestos: excelente. El DL380 Gen9 tuvo una de las bases instaladas más grandes de cualquier generación 2U, por lo que unidades, fuentes, risers, disipadores, tarjetas FlexibleLOM y controladoras Smart Array están ampliamente disponibles, y la profundidad de repuestos de mantenimiento de terceros es sólida en las principales metrópolis.
• Accesorios recomendados: el kit de rieles deslizantes de rodamientos de bolas 2U SFF (P/N 679365-001 / 737412-001; véase el kit de rieles deslizantes 2U SFF para DL380 G8/G9), la Universal Media Bay opcional (P/N 724865-B21) para VGA y USB frontales, el kit de 2 SFF traseras para la ubicación del arranque, y el kit de cables de alimentación para GPU (P/N 669777-B21) en configuraciones con aceleradores.
• Notas de plataforma: no se admite hot-plug de CPU, y no se pueden mezclar CPU v3 y v4. El NVMe mediante la opción Express Bay ocupa posiciones específicas de bahías frontales, lo que supone un compromiso más estrecho con ocho bahías que con dieciséis o veinticuatro. Confirme la compatibilidad de FlexibleLOM y del backplane de unidades con la configuración concreta en el momento de la cotización.

Nuestra evaluación

Dónde destaca: el DL380 Gen9 de ocho bahías es la respuesta adecuada para cargas de doble socket orientadas al cómputo, donde el almacenamiento principal está en red. Encaja bien como nodo de clúster de VM con datastores respaldados por SAN, como servidor de aplicaciones y capa de middleware con datos locales modestos, como host SQL Server u Oracle de gama media cuyos archivos de datos residen en SAN, como controlador de dominio y servicios de infraestructura, en sucursales y despliegues ROBO, y en laboratorios o entornos de staging que replican la producción Gen9. Cuando la carga no necesita un gran pool de SSD locales, pagar por dieciséis o veinticuatro bahías es presupuesto desperdiciado, y la configuración de ocho bahías ofrece la misma plataforma Gen9 por menos dinero.

Dónde mirar en su lugar: si la carga necesita un nivel de almacenamiento local grande, el DL380 Gen9 de 16 bahías 2.5" es el punto óptimo SFF y el de 24 bahías 2.5" la opción de máxima densidad; para capacidad masiva en HDD, el DL380 Gen9 de 12 bahías 3.5" está pensado para ese fin. Los despliegues nuevos de misión crítica que necesiten iLO 5 con Silicon Root of Trust, PCIe Gen4 o ancho de banda DDR4-2933+ deberían pasar al DL380 Gen10 de 16 bahías 2.5". Los despliegues 2U Gen9 con presupuesto ajustado que puedan cambiar SFF por LFF deberían comparar el nivel económico LFF HPE ProLiant DL180 Gen9. Las tiendas estandarizadas en Dell deberían comparar el Dell PowerEdge R730 de 8 bahías 2.5", equivalente en plataforma Grantley 2U para el mismo número de bahías.

En resumen: el DL380 Gen9 de ocho bahías es el miembro de la familia con disciplina de costos: la compra cuando el cómputo es lo que importa y el almacenamiento reside en la red. El cliente típico es un equipo de TI que agrega nodos de clúster de VM con SAN a un parque Gen9 existente, que pone en marcha servidores de aplicaciones o de infraestructura, o que despliega sucursales y sitios ROBO donde la capacidad local es modesta. Cómprelo cuando ocho bahías cubran de verdad el requisito de almacenamiento local; pase a las variantes de 16 o 24 bahías en el momento en que un gran pool de SSD locales entre en la ecuación, y a Gen10 cuando importen la seguridad de última generación y el ancho de banda de memoria.

Limitaciones honestas

• Mismas limitaciones de plataforma Gen9 que el resto de la familia. La garantía activa de HPE ha terminado; iLO 4 no tiene Silicon Root of Trust; DDR4 se limita a DDR4-2400 (v4) o DDR4-2133 (v3) y baja más con la población completa de DIMM; solo PCIe Gen3; la batería FBWC es un elemento de desgaste; no se admite mezclar CPU v3/v4; y HPE Smart Memory es obligatoria para las velocidades nominales.
• El consumo de bahías para el arranque pesa más en ocho bahías. Dos bahías para un espejo RAID 1 del sistema operativo equivalen al 25% del presupuesto, por lo que el arranque desde bahías traseras o M.2 se prefiere claramente en configuraciones donde la capacidad de datos importa.
• La ampliación futura a 16 o 24 bahías requiere kits de backplane y jaulas. La ampliación en campo está soportada pero no es trivial; si la carga puede crecer en bahías durante la vida útil de la plataforma, conviene partir de la variante de 16 o 24 bahías para evitar la operación de ampliación.
• El NVMe consume número de bahías. La opción NVMe Express Bay ocupa posiciones físicas de bahías frontales, por lo que en la configuración de ocho bahías el presupuesto de almacenamiento se ajusta aún más cuando se requiere rendimiento de nivel NVMe.

Idoneidad por carga de trabajo

Dónde mirar en su lugar

• ¿Necesita más bahías SFF en Gen9? → DL380 Gen9 de 16 bahías 2.5": el punto óptimo SFF para VDI, HCI y hosts de bases de datos con SSD locales.
• ¿Necesita máxima densidad SFF en Gen9? → DL380 Gen9 de 24 bahías 2.5": 24 bahías SFF en Gen9.
• ¿Necesita unidades LFF (3.5") para capacidad masiva? → DL380 Gen9 de 12 bahías 3.5": pool de HDD NL-SAS de alta capacidad.
• ¿Busca un nivel económico 2U Gen9? → HPE ProLiant DL180 Gen9 LFF: 2U Gen9 de doble socket optimizado en costo.
• ¿Necesita Gen10 con iLO 5, DDR4-2933 y Silicon Root of Trust? → DL380 Gen10 de 16 bahías 2.5": 2U de última generación.
• ¿Alternativa para tiendas Dell en el mismo nivel 2U de doble socket Gen9? → Dell PowerEdge R730 de 8 bahías 2.5": 2U 2S Grantley, posicionamiento equivalente.
• ¿Herrajes de montaje? → Kit de rieles deslizantes 2U SFF para DL380 G8/G9 (P/N 679365-001 / 737412-001).

¿Listo para configurar?

Indíquenos la carga de trabajo, la preferencia de generación de CPU (v3 o v4), el objetivo de memoria, la configuración de almacenamiento (tipos de unidades, esquema RAID, preferencia de controladora, patrón de arranque), el requisito de red (1 GbE embebida o FlexibleLOM), la configuración de fuentes de poder y la cantidad.
