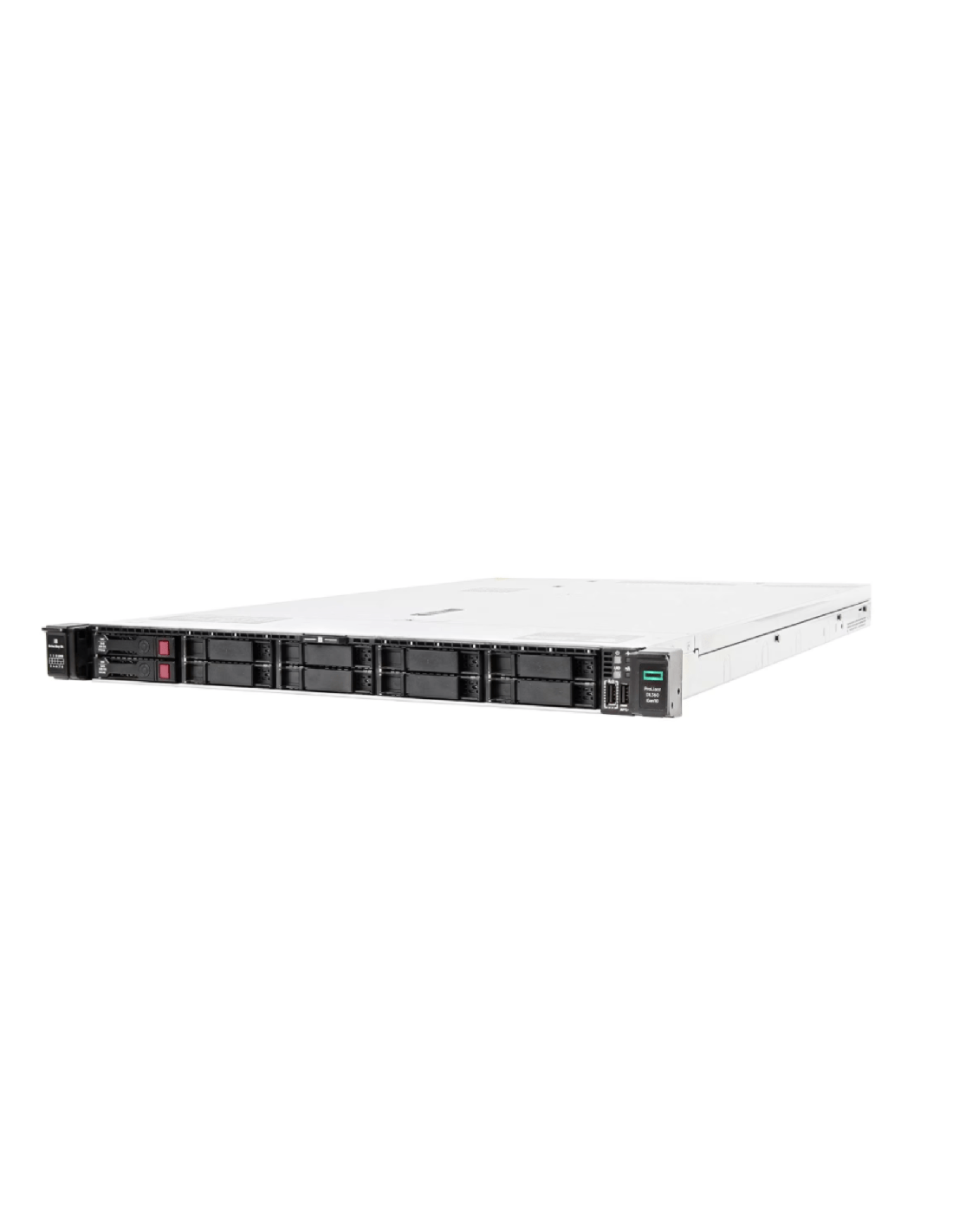

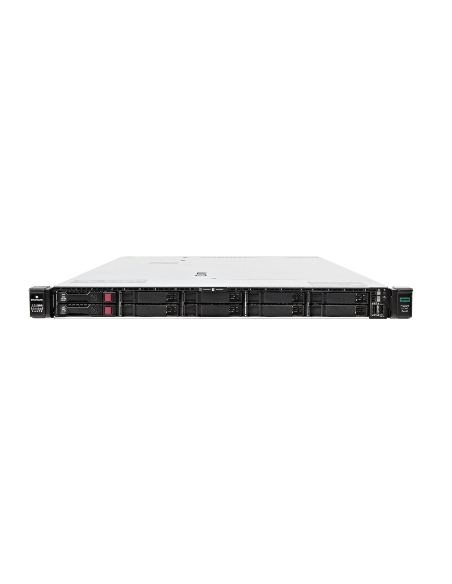

HPE ProLiant DL360 Gen9 10-Bay 2.5" Drives [Gen9]

El HPE ProLiant DL360 Gen9 10-Bay 2.5" reacondicionado es la configuración de máxima densidad SFF del Gen9 1U dual-socket de HPE: diez bahías de disco SAS/SATA 2.5" de intercambio en caliente, la mayor cantidad de almacenamiento frontal que admite el chasis 1U. Usa la misma plataforma Intel Grantley que el resto de la familia, Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre el chipset C610, hasta 22 núcleos por CPU en v4 (44 núcleos en dos sockets), 24 ranuras DIMM DDR4 con un techo de 3 TB, controladoras modulares Smart Array de HPE, el mezzanine FlexibleLOM y gestión iLO 4. Las dos bahías adicionales frente a la configuración estándar de 8 bahías son el punto central: es la variante que conviene elegir cuando la capacidad SFF dentro de una sola unidad de rack es el factor determinante.

Esta página cubre lo específico del diseño de 10 bahías, los perfiles de almacenamiento de alta densidad que habilita y dónde esas dos bahías extra justifican su lugar. La plataforma de cómputo, memoria, redes y gestión es común a todos los chasis DL360 Gen9; la DL360 Gen9 8-Bay 2.5" es la página principal de la familia y la configuración estándar para cargas de trabajo 1U orientadas a cómputo que no necesitan las bahías adicionales.

Cuándo 10 bahías SFF es la densidad adecuada

Diez bahías de 2.5" es el máximo de unidades SFF que admite el chasis 1U del DL360 Gen9, y las dos bahías adicionales a las ocho estándar provienen del espacio que de otro modo ocuparía una unidad óptica delgada. La configuración de 10 bahías es la indicada cuando la capacidad SFF local importa dentro de la huella 1U, en lugar del caso orientado primero al cómputo que cubre la de 8 bahías:

• Nodos de clúster vSphere densos con vSAN. Arranque desde M.2 o un par de bahías frontales, dos SSD de caché y de seis a ocho SSD de capacidad en el grupo de discos de vSAN, todo en 1U. Las bahías extra permiten que un nodo hiperconvergente tenga un nivel de capacidad local útil sin pasar a 2U.
• Nodos Hyper-V y Storage Spaces Direct con densidad de rack. El mismo patrón HCI del lado Microsoft, donde los diseños tipo S2D ReadyNode se benefician de los discos de capacidad adicionales por nodo 1U.
• Capa web y de aplicaciones en racks densos. Un par de arranque más de cuatro a ocho SSD para datos de aplicación y registros, a 1U por servidor, para despliegues con muchas instancias detrás de balanceadores de carga.
• Pools de cómputo de estilo hiperescala. Pools de workers de Kubernetes y hosts de contenedores donde el SSD local almacena datos efímeros e imágenes de capas, mientras que los volúmenes persistentes van por red.
• Bases de datos de nivel medio con almacenamiento local de trabajo. Arranque, un par espejado para tempdb o redo y SSD adicionales para conjuntos de trabajo locales, con los archivos de datos principales en SAN.
• Edge y ROBO donde una sola caja 1U hace todo. Diez bahías cubren servicios de archivos de sucursal, roles de infraestructura y virtualización local en un solo servidor eficiente en rack.

Si la carga de trabajo está orientada al cómputo y no necesita diez bahías, la DL360 Gen9 8-Bay 2.5" es la configuración estándar. Si lo que se requiere es capacidad masiva de formato grande, la DL360 Gen9 4-Bay 3.5" admite unidades LFF en el mismo cuerpo 1U. Y si las necesidades de almacenamiento o expansión superan lo que cabe en 1U, la DL380 Gen9 16-Bay 2.5" de 2U es el paso siguiente.

Almacenamiento - 10 bahías SFF

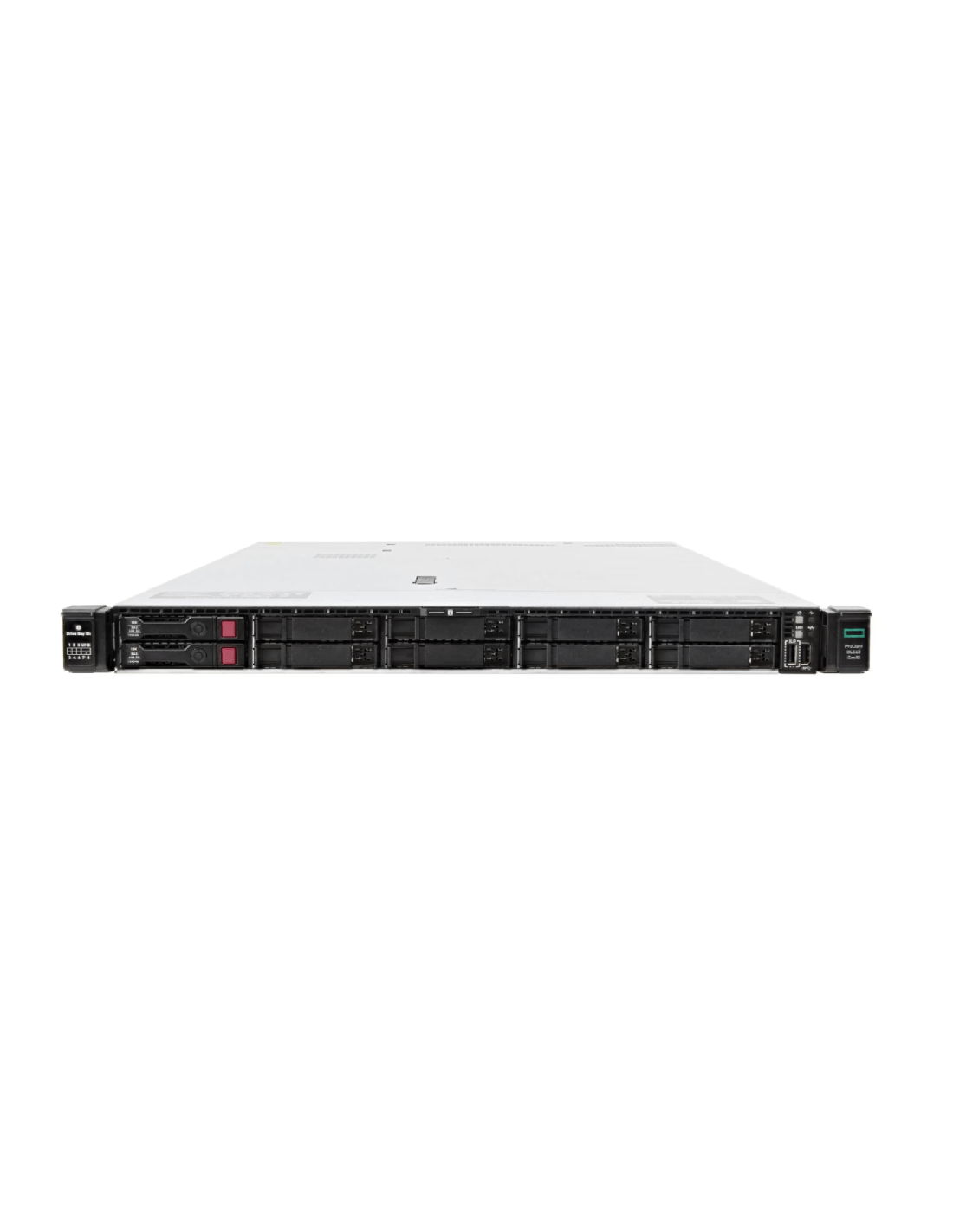

Diez bahías SFF 2.5" SAS/SATA de intercambio en caliente en la parte frontal del chasis, la máxima configuración SFF del DL360 Gen9 1U. NVMe es compatible mediante la opción Express Bay en posiciones específicas (hasta cuatro SFF NVMe), cambiando recuento de bahías SAS/SATA por carriles NVMe conectados por PCIe. Con la población completa, las diez bahías SFF entregan decenas de terabytes de capacidad bruta según la elección de unidades, alcanzando las cifras más altas por bahía con SSD SAS y SATA de alta capacidad.

El catálogo de unidades abarca toda la gama SFF de Gen9: SSD SAS de clase mixed-use y read-intensive, SSD SATA de costo optimizado, HDD SAS de 10K y 15K para almacenamiento giratorio de IOPS moderados, variantes autocifradas (SED) para cumplimiento normativo, y NVMe mediante Express Bay. Los perfiles de almacenamiento habituales que cotizamos para 10 bahías son:

• Nodo vSAN. Arranque en M.2 o en bahía frontal, dos SSD de caché, de seis a ocho SSD de capacidad en el grupo de discos y almacenamiento principal de VM distribuido por el clúster.
• Nodo S2D. Un par de arranque y SSD de caché y de capacidad divididos según el diseño de Storage Spaces Direct, con las bahías extra mejorando la capacidad por nodo.
• Capa web y de aplicaciones. 2 SSD en RAID 1 para el sistema operativo y de cuatro a ocho SSD en RAID 5 o RAID 10 para datos y registros de aplicación.
• Host de contenedores. Un par de arranque más SSD locales para datos efímeros e imágenes de capas; volúmenes persistentes en un proveedor CSI de red.
• Base de datos de nivel medio. Un par para el sistema operativo, tempdb o redo espejado, SSD adicionales para conjuntos de trabajo locales y archivos de datos principales en SAN.

Unidades de arranque

M.2 SATA mediante la tarjeta de habilitación M.2 SSD de HPE es el patrón de arranque más limpio: se instala en una ranura PCIe y deja las diez bahías frontales libres para datos. La alternativa es un par de SSD SFF en RAID 1 en las bahías frontales, lo que cuesta dos de las diez bahías, un 20 % frente al 25 % de la configuración de 8 bahías. El chasis DL360 Gen9 no tiene bahías de disco traseras, por lo que M.2 y bahía frontal son las dos opciones prácticas de arranque, y en cotizaciones de 10 bahías usamos arranque en M.2 por defecto cuando el presupuesto PCIe lo permite, para que las diez bahías queden disponibles para el nivel de almacenamiento.

Controladoras de almacenamiento

El DL360 Gen9 admite las controladoras modulares Smart Array de HPE, que se montan en una ranura específica del chasis y no en una posición de expansión PCIe. Esto importa más aquí que en la plataforma 2U porque el chasis 1U tiene solo tres ranuras PCIe en total, así que mantener la controladora de almacenamiento fuera de PCIe deja las tres ranuras libres para redes, un HBA o un acelerador.

• Smart Array P440ar (caché de escritura de 2 GB respaldada por flash y batería). La controladora de producción convencional; RAID 0/1/5/6/10/50/60 por hardware en la ranura modular. La opción adecuada para la mayoría de las configuraciones de 10 bahías en producción.
• Smart Array H240ar (HBA / pass-through, modular). La elección para HCI y almacenamiento definido por software (vSAN, Storage Spaces Direct, Ceph), con paso directo SAS limpio sin ocupar una ranura PCIe.
• Smart Array P840 (PCIe, caché de escritura de 4 GB respaldada por flash y batería). Para cargas intensivas en escritura donde la caché de 2 GB no alcanza; ocupa una ranura PCIe, por lo que es una concesión deliberada frente al presupuesto de ranuras reducido de 1U.
• B140i (RAID por software integrado en el chipset). Solo para espejo de arranque; no es una controladora de RAID de datos de producción en una plataforma dual-socket.

Todas las controladoras serie P requieren la batería de almacenamiento inteligente de HPE para la caché de escritura diferida. El módulo de caché respaldado por flash es un elemento de desgaste con vida útil finita, y muchas unidades reacondicionadas llegan con baterías fuera de especificación, por lo que revisamos el estado de la batería y reemplazamos los módulos envejecidos como parte de la preparación.

Procesadores

Uno o dos sockets de Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre la plataforma Grantley C610, compatibles entre sí dentro del socket pero no mezclables en un mismo servidor. Las configuraciones de un solo socket son compatibles, pero exponen solo 12 de las 24 ranuras DIMM y un recuento PCIe reducido, por lo que dos sockets es el estándar de producción. La envolvente térmica del 1U es la restricción real: el chasis soporta CPU de hasta 145 W, pero los modelos superiores necesitan el disipador de alto rendimiento y el kit de ventiladores de alto rendimiento, además de verificar la temperatura de entrada, porque el margen del 1U es más estrecho que en la plataforma 2U. Elecciones habituales:

• E5-2620 v4 (8 núcleos, 85 W). Producción de nivel de entrada; 16 núcleos con dos sockets, la envolvente térmica más sencilla, la opción de presupuesto y de sucursal.
• E5-2650 v4 (12 núcleos, 105 W). Nivel medio equilibrado; 24 núcleos con un TDP moderado, el valor predeterminado de propósito general para 1U dual-socket.
• E5-2680 v4 (14 núcleos, 120 W). Producción convencional; 28 núcleos con dos sockets, cómodo en la envolvente 1U con el disipador estándar.
• E5-2667 v4 (8 núcleos, 135 W, 3.2 GHz base). Alta frecuencia y pocos núcleos para software licenciado por núcleo; requiere el disipador de alto rendimiento.
• E5-2699 v4 (22 núcleos, 145 W). Modelo superior; 44 núcleos con dos sockets es posible, pero está al límite de la envolvente térmica 1U, por lo que requiere el disipador de alto rendimiento, ventiladores de alto rendimiento y confirmación de la temperatura de entrada. Validamos el margen térmico en cada cotización de modelo superior.

Un error frecuente en campo es instalar una CPU de TDP alto en un chasis que salió de fábrica con refrigeración estándar, por lo que confirmamos que el disipador y el kit de ventiladores correspondan al modelo de CPU antes de que una unidad salga de nuestras instalaciones.

Memoria

24 ranuras DIMM DDR4, 12 por CPU, la misma arquitectura de memoria que el DL380 Gen9 de 2U; HPE no redujo el número de DIMM por el factor de forma 1U en Gen9. El techo es de 3 TB con LRDIMM de 128 GB en las 24 ranuras, mientras que una configuración de producción típica usa RDIMM de 32 GB o 64 GB para 768 GB o 1.5 TB. RDIMM es la opción convencional y LRDIMM permite alcanzar las capacidades más altas a costa de latencia; NVDIMM-N está disponible en configuraciones v4 como opción de persistencia de nicho. La velocidad depende de la población: DDR4-2400 en v4 y DDR4-2133 en v3 con un DIMM por canal, bajando un nivel con población completa de dos DIMM por canal. Para las velocidades nominales se requiere HPE Smart Memory, y esta plataforma es anterior a la memoria persistente Intel Optane, por lo que PMem no forma parte de esta configuración.

Redes y expansión PCIe

El DL360 Gen9 usa FlexibleLOM como mezzanine principal de red, sin puertos fijos integrados adicionales, por lo que la elección de FlexibleLOM forma parte de la especificación de compra y no consume una ranura PCIe. Las opciones incluyen el 331FLR de cuatro puertos 1 GbE, los adaptadores 530FLR-SFP+ y 534FLR-SFP+ de dos puertos 10 GbE SFP+, 10GBASE-T y 25 GbE SFP28 FlexFabric. Los racks 1U densos suelen combinarse con 10 GbE de top-of-rack, por lo que FlexibleLOM de 10 GbE es el valor habitual; 1 GbE es aceptable para sucursales y edge.

La expansión PCIe es la restricción del 1U: hasta tres ranuras PCIe Gen3 con ambas CPU instaladas, frente a seis en el DL380 Gen9 de 2U. Una configuración de un solo socket ocupa solo dos de las tres. El presupuesto de ranuras es ajustado y se asigna de forma deliberada entre un HBA adicional, una controladora independiente, un acelerador u otras tarjetas especializadas. Cuando una carga de trabajo necesita más de tres ranuras, el factor de forma adecuado es el DL380 Gen9.

Soporte de GPU

El soporte de GPU en la envolvente 1U se limita a tarjetas de ancho simple y perfil bajo, dentro del presupuesto de energía y térmico del chasis, siendo un acelerador NVIDIA de ranura simple de la serie T el ejemplo representativo. No hay espacio para GPU de cómputo de doble ancho en 1U. Las cargas que necesitan aceleradores de doble ancho, varias GPU o mayor consumo por tarjeta corresponden al DL380 Gen9 de 2U o a una plataforma tipo DL560 de 4 sockets, donde el chasis puede ofrecer el ancho de ranura y el flujo de aire que requiere un acelerador más grande.

Gestión - generación iLO 4

El DL360 Gen9 viene con iLO 4, la misma generación de gestión que el resto de la línea Gen9, lo que es un valor real para una flota que estandariza en Gen9. iLO Standard cubre monitoreo de salud, control de energía, IPMI, telemetría SNMP y el registro Active Health System; iLO Advanced es el nivel con licencia para consola remota gráfica completa y medios virtuales, y en un despliegue 1U de administración fuera de banda rara vez es opcional dado su beneficio operativo. Cotizamos iLO Advanced de forma explícita cuando el despliegue lo requiere.

La diferencia arquitectónica respecto de Gen10 está en la base de seguridad: iLO 4 es anterior a la verificación de hardware con Silicon Root of Trust introducida con iLO 5. UEFI Secure Boot es la base de integridad de firmware en Gen9, y hay un módulo TPM disponible cuando se requiere una raíz de confianza de hardware. Los despliegues sujetos a marcos normativos que exigen atestación de plataforma deben considerar esto como una brecha documentada frente a Gen10 y aplicar controles compensatorios o migrar.

Energía y refrigeración

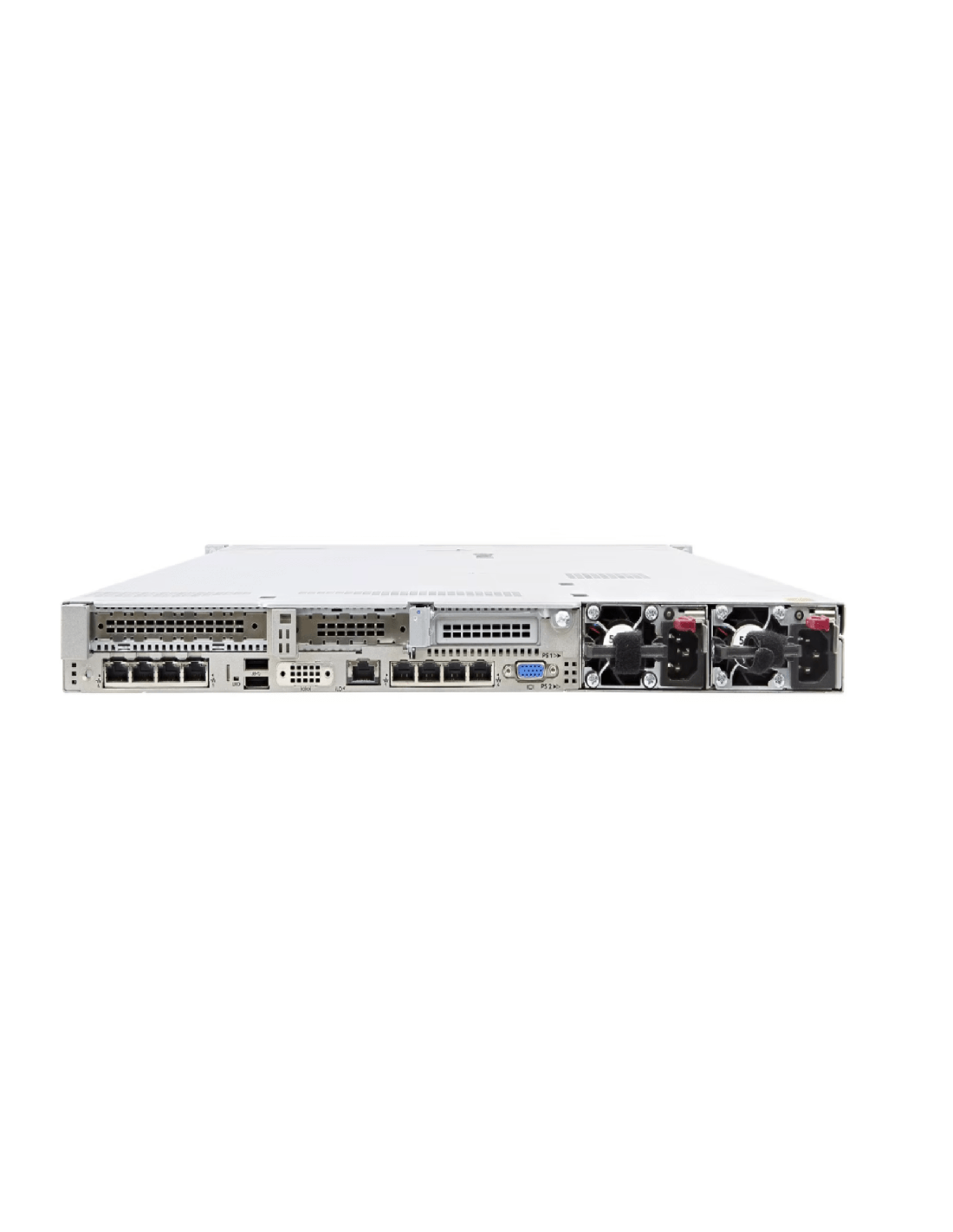

Fuentes de alimentación Flex Slot de HPE con intercambio en caliente en redundancia 1+1. La fuente Platinum de 500 W sirve para construcciones de baja TDP con una CPU o dual-CPU moderadas; el par Platinum o Titanium de 800 W es la elección de producción estándar y alimenta una configuración dual-socket con memoria completa y diez SSD, incluidas CPU E5-2680 o E5-2690 v4; la Platinum de 1400 W es la opción para configuraciones con E5-2699 v4 de gama superior o muy cargadas de NVMe. El dimensionamiento con HPE Power Advisor forma parte de cada cotización para que la fuente corresponda al consumo real de la configuración.

Térmicamente, el chasis 1U funciona más caliente que el 2U con la misma TDP de CPU porque la envolvente es más estrecha. La operación extendida en ambiente ASHRAE A3 (40 °C) y A4 (45 °C) es compatible con la mayoría de las configuraciones con disipadores de alto rendimiento, aunque el extremo superior de A4 reduce el margen operativo. Apuntamos a una entrada de 25 °C a 30 °C para optimizar la vida útil en despliegues de producción y validamos la térmica en cada cotización de CPU de gama superior.

Especificaciones físicas y notas de plataforma

• Factor de forma: chasis de rack 1U, de profundidad estándar para racks de cuatro postes, con la holgura habitual en la parte trasera para la gestión de cables.
• Expansión PCIe: hasta tres ranuras PCIe Gen3 con ambas CPU instaladas (dos con una sola CPU), de perfil bajo en la envolvente 1U; la ranura modular de la controladora mantiene la Smart Array fuera de PCIe.
• Disponibilidad de repuestos: excelente. Las unidades SFF Gen9, controladoras modulares, adaptadores FlexibleLOM, fuentes de alimentación y rieles abundan en el mercado secundario. La garantía activa de HPE ha terminado y el mantenimiento de terceros es la vía de soporte habitual en producción en 2026.
• Accesorios que recomendamos: el kit de rieles deslizantes de rodamientos de bolas SFF 1U de HPE (P/N 679368-001 / 728437-001) para montaje sin herramientas, un brazo de gestión de cables y la tarjeta de habilitación M.2 SSD de HPE para que el arranque no ocupe las diez bahías frontales.
• Notas de plataforma: las dos bahías extra frente a las de 8 provienen del área de la unidad óptica y comparten la misma familia de backplane; este chasis no tiene bahías de disco traseras; no se admite intercambio en caliente de CPU; y las configuraciones con CPU de gama superior deben validar su refrigeración antes del despliegue.

Nuestra evaluación

Dónde destaca: la configuración de 10 bahías es la indicada para nodos 1U hiperconvergentes y orientados a almacenamiento: clústeres vSAN y Storage Spaces Direct que necesitan un nivel de capacidad local real por nodo, capas web y de aplicaciones densas, y cajas edge o ROBO que consolidan cómputo y almacenamiento en una sola unidad de rack. Cuando el diseño exige la mayor capacidad SFF que HPE pone en un chasis 1U Gen9, esta es la configuración.

Dónde mirar en su lugar: si la carga de trabajo está orientada al cómputo y no necesita diez bahías, la DL360 Gen9 8-Bay 2.5" es la configuración estándar y más económica. Para capacidad masiva de formato grande, la DL360 Gen9 4-Bay 3.5" es la opción LFF. Para más ranuras PCIe, GPU de doble ancho o más de diez unidades, la DL380 Gen9 16-Bay 2.5" de 2U es el factor de forma adecuado, y para un 1U de generación actual con iLO 5 y Silicon Root of Trust, la DL360 Gen10 10-Bay 2.5" es el paso siguiente.

En resumen: es la configuración SFF 1U Gen9 de máxima densidad, para el equipo que quiere capacidad de almacenamiento local sin renunciar a la densidad de rack. Sirve para nodos de clúster HCI y cómputo orientado a almacenamiento a precio reacondicionado, y es más chasis del que necesita una carga solo de cómputo, donde la de 8 bahías es la opción más rentable. Quienes necesiten hardware de seguridad de generación actual, PCIe Gen4 o soporte activo de HPE deberían evaluar el salto a Gen10 antes de decidirse.

Dónde encaja el DL360 Gen9 en 2026

El DL360 Gen9 se lanzó en 2014 sobre Haswell-EP, con una actualización Broadwell-EP en 2016, lo que lo sitúa en torno a once o doce años de servicio en 2026. La garantía activa y el ProSupport de HPE para hardware Gen9 han terminado tanto para configuraciones v3 como v4, y el mantenimiento de terceros de proveedores consolidados es la vía de soporte habitual en producción. Gen10 (Skylake-SP y Cascade Lake-SP) introdujo iLO 5 con Silicon Root of Trust, DDR4 más rápida y mejoras de rendimiento por núcleo, mientras que Gen10 Plus y Gen11 trajeron PCIe Gen4 y DDR5.

El enfoque honesto es una decisión entre costo y capacidad. Para nuevos despliegues de misión crítica que necesiten líneas base de seguridad actuales, memoria más rápida, PCIe Gen4 o soporte activo de HPE, la DL360 Gen10 es la respuesta adecuada. La DL360 Gen9 10-Bay se justifica para ampliar una flota Gen9 existente, en cargas impulsadas por la densidad de rack, en laboratorios y entornos de staging que reproducen producción Gen9, y en despliegues con presupuesto limitado donde la carga encaja con la plataforma y la amplia disponibilidad de repuestos Gen9 es operativamente valiosa.

Limitaciones honestas

• La garantía activa y el ProSupport de HPE para Gen9 han terminado tanto para configuraciones v3 como v4; el soporte en producción es mediante mantenimiento de terceros.
• iLO 4, no iLO 5, por lo que no hay Silicon Root of Trust; la integridad del firmware depende de UEFI Secure Boot, una brecha documentada para cumplimiento normativo con atestación de plataforma.
• La memoria DDR4 llega como máximo a DDR4-2400 (v4) o DDR4-2133 (v3) y baja con la población completa de DIMM; se requiere HPE Smart Memory para las velocidades nominales.
• La expansión PCIe está limitada a tres ranuras; las cargas que necesiten más deben ir al DL380 Gen9 de 2U con seis ranuras.
• No hay soporte para GPU de doble ancho en 1U; solo aceleradores de ancho simple y perfil bajo.
• Solo PCIe Gen3; PCIe Gen4 requiere Gen10 Plus o Gen11.
• La envolvente térmica del 1U es más estrecha que la del 2U; las CPU de gama superior requieren el disipador y el kit de ventiladores de alto rendimiento y una verificación de la temperatura de entrada.
• El módulo de caché de escritura respaldado por flash de las controladoras serie P es un elemento de desgaste y se verifica en cada unidad reacondicionada.
• Las redes son solo FlexibleLOM, sin puertos fijos integrados, por lo que un adaptador FlexibleLOM es obligatorio.

Adecuación a la carga de trabajo

Dónde mirar en su lugar

• ¿Orientado a cómputo y no necesita diez bahías? La DL360 Gen9 8-Bay 2.5" es la configuración 1U estándar de la familia.
• ¿Necesita capacidad de formato grande en 1U? La DL360 Gen9 4-Bay 3.5" admite unidades LFF para roles de edge y respaldo.
• ¿Necesita más ranuras PCIe o más de diez unidades? La DL380 Gen9 16-Bay 2.5" es la contraparte de 2U con seis ranuras PCIe.
• ¿Necesita un 1U de generación actual con iLO 5 y Silicon Root of Trust? La DL360 Gen10 10-Bay 2.5" es el salto generacional directo.
• ¿Trabaja con el presupuesto más ajustado en una configuración 1U Gen9? La DL160 Gen9 4-Bay 3.5" es el escalón de gama económica 1U Gen9.
• ¿Estandarizado en Dell? La Dell PowerEdge R630 10-Bay 2.5" es la plataforma Grantley 1U dual-socket equivalente de la misma generación.

¿Listo para configurar?

Indíquenos la carga de trabajo, la preferencia de generación de CPU (v3 frente a v4), el contexto de TDP de CPU (la envolvente térmica del 1U importa para las opciones de gama superior), el objetivo de memoria, la configuración de almacenamiento (tipos de unidad, esquema de RAID, preferencia de controladora y arranque en M.2 frente a bahía frontal), la elección de FlexibleLOM (1, 10 o 25 GbE), la configuración de fuentes de alimentación y la cantidad.
