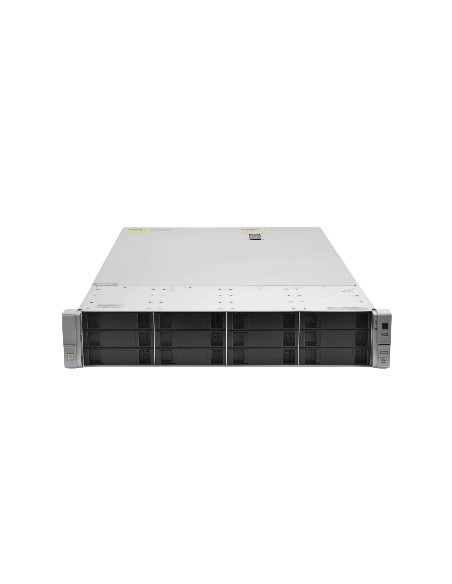

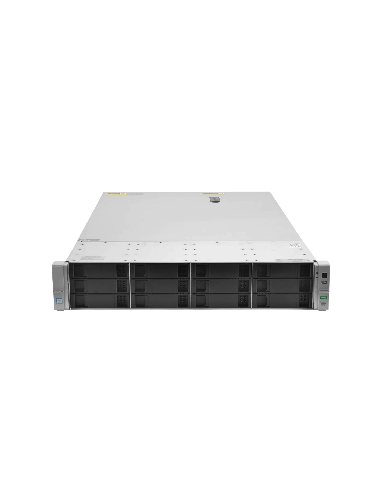

HPE ProLiant DL380 Gen9 12-Bay 3.5" Drives

El HPE ProLiant DL380 Gen9 reacondicionado de 12 bahías de 3.5" es el miembro LFF (large-form-factor) de la familia DL380 Gen9: doce bahías SAS/SATA de intercambio en caliente de 3.5" en el chasis 2U estándar, diseñado para capacidad masiva más que para densidad de rendimiento SFF. Usa los mismos procesadores Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre la plataforma Grantley con el chipset C610, las mismas 24 ranuras DIMM DDR4 y el mismo límite de memoria de 3 TB, las mismas controladoras Smart Array modulares, la misma red FlexibleLOM y la misma gestión iLO 4 que el resto de la línea Gen9. Lo que cambia es la arquitectura de almacenamiento: doce HDD NL-SAS o SAS de alta capacidad forman un pool masivo de hasta unos 168 TB brutos con discos de 14 TB en firmware compatible, lo que convierte a esta plataforma Gen9 en la adecuada para destinos de respaldo, almacenamiento de archivo, servidores de archivos de capa de capacidad, repositorios Veeam y cualquier carga donde importe más la capacidad HDD que las IOPS por dólar.

Dentro de la familia, la variante de 16 bahías de 2.5" es el estándar SFF convencional; esta variante de doce bahías es la respuesta LFF para despliegues donde importan más la capacidad por dólar y el rendimiento secuencial que las IOPS aleatorias. Para configuraciones SFF, el DL380 Gen9 16-Bay 2.5" es el compañero convencional. Esta página presenta el detalle completo de la plataforma y se centra en la variante LFF: cuándo doce bahías de 3.5" son el factor de forma adecuado, los patrones de carga de capacidad masiva y las decisiones de controladora y RAID que cambian con doce HDD de alta capacidad.

Cuándo 12 bahías LFF es el factor de forma adecuado

LFF (3.5") frente a SFF (2.5") es un compromiso entre capacidad y rendimiento: los HDD LFF ofrecen mucha más capacidad por unidad y un costo por TB menor, pero con menos IOPS por disco que los SAS o SSD SFF. La 12-Bay 3.5" se justifica cuando:

• Repositorios de Veeam Backup & Replication. 12x NL-SAS de 10-12 TB en RAID 6 entregan unos 90-110 TB utilizables. La carga secuencial intensiva en escritura de Veeam se adapta a NL-SAS LFF; las IOPS por disco no son el cuello de botella en destinos de respaldo.
• Servidores de archivos con requisito de capacidad masiva. 12x NL-SAS de 8-12 TB en RAID 6 para recursos SMB/NFS integrados con AD y repositorios documentales, un destino habitual para consolidar varios servidores de archivos antiguos en un solo host denso.
• Pasarelas de almacenamiento tipo NAS. TrueNAS, OpenZFS o el rol de archivos de Windows Server ofrecen una huella grande por host a un costo bastante menor que los appliances dedicados. El H241 en modo HBA es el patrón adecuado para ZFS.
• Archivo a largo plazo y retención para cumplimiento. Cargas de escritura secuencial y lectura poco frecuente (retención de registros, archivos de logs, datos regulatorios, retención legal) donde la capacidad por dólar supera la brecha de tiempo de acceso frente a SSD.
• Nodos de sistemas de archivos distribuidos (Ceph, MinIO, GlusterFS). Doce OSD grandes por nodo 2U para clústeres de escalamiento horizontal donde importa más la capacidad total del clúster que las IOPS por OSD.
• Almacenamiento de videovigilancia. Cargas secuenciales intensivas en escritura de NVR/VMS; doce bahías de alta capacidad retienen meses de grabación multicámara en un solo chasis.
• Capa de capacidad detrás de caché SSD. El nivel HDD masivo en un diseño de dos niveles, combinado con un host de nivel SSD separado o software de tiering.

Si la carga es sensible al rendimiento (bases de datos con IOPS aleatorias, VDI, datos de aplicación sensibles a latencia), las variantes SFF son las correctas: el DL380 Gen9 16-Bay 2.5" para el punto óptimo SFF o el DL380 Gen9 24-Bay 2.5" para máxima densidad SSD. El NL-SAS LFF no iguala el rendimiento de los SSD SFF; la 12-Bay LFF está pensada para el patrón de capacidad masiva.

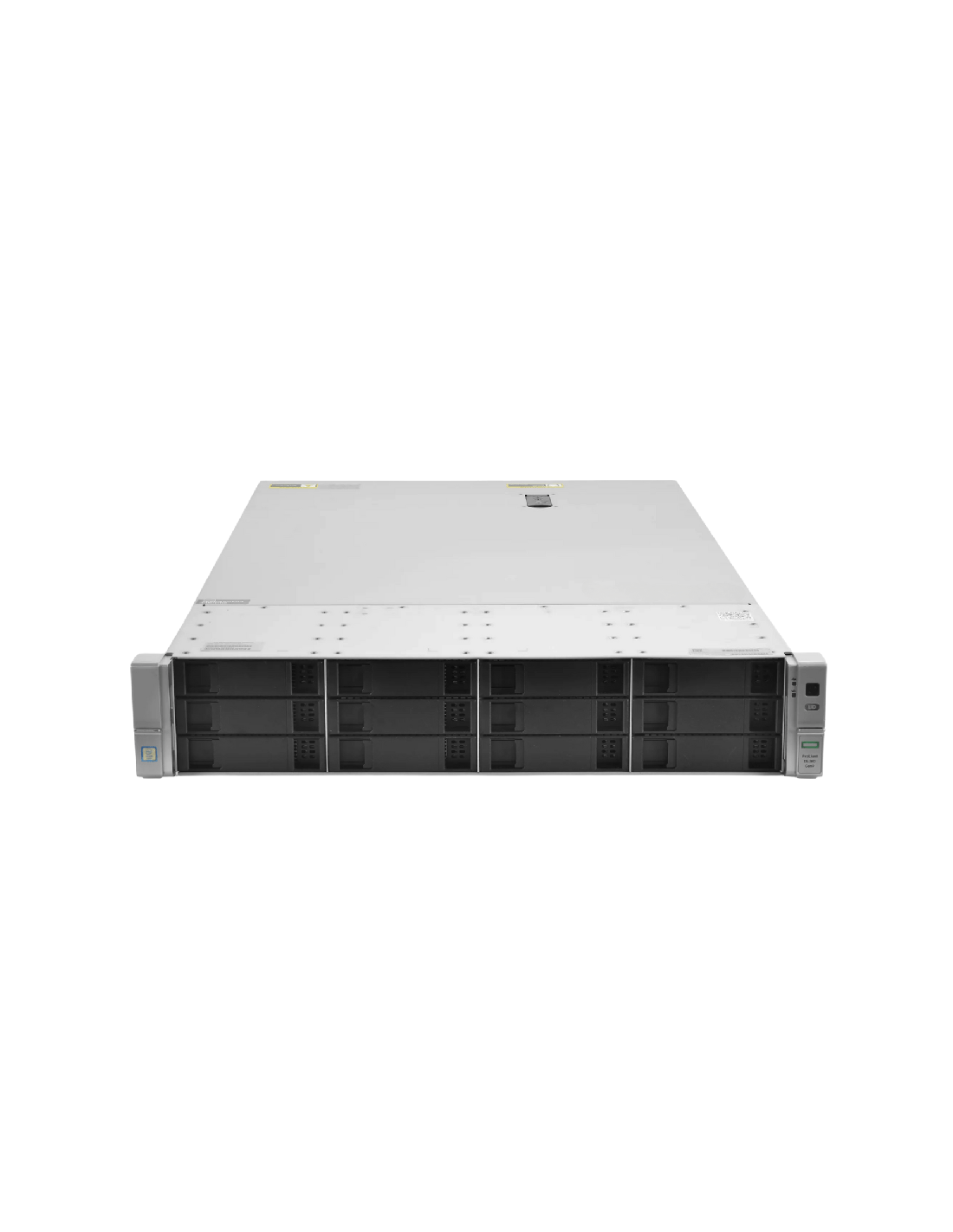

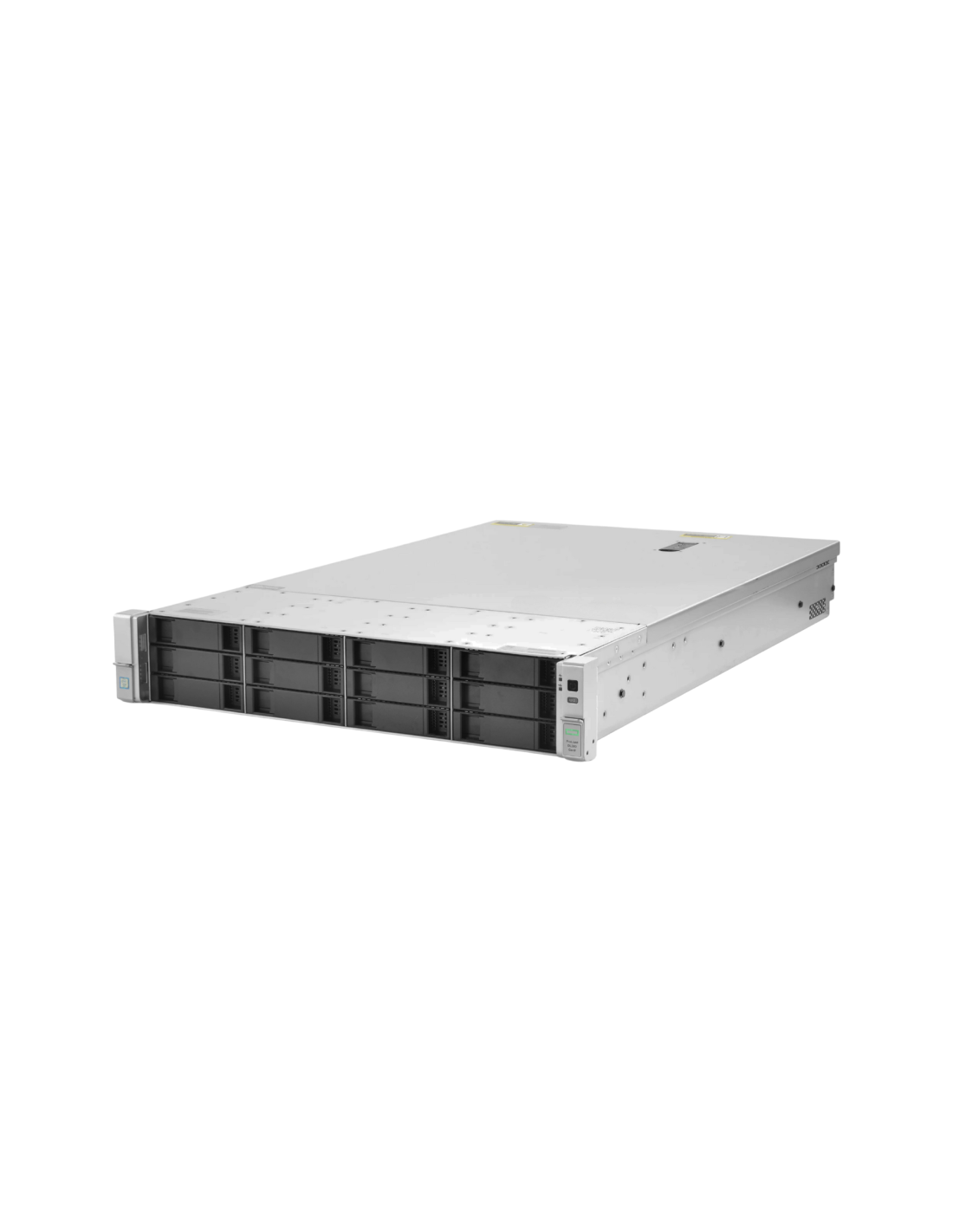

Almacenamiento: 12 bahías LFF

Doce bahías SAS/SATA de 3.5" de intercambio en caliente en el frente del chasis. El chasis LFF también admite una expansión trasera de 3 LFF (kit rear-3-LFF) para un total de 15 bahías LFF, o un kit trasero de 2 SFF para discos de arranque del sistema operativo, que preserva toda la capacidad de las bahías frontales. El Universal Media Bay opcional es un accesorio exclusivo del chasis SFF y no está disponible aquí.

Las opciones de disco cubren todo el catálogo LFF de Gen9:

• HDD NL-SAS. El caballo de batalla de capacidad masiva: discos MDL (midline) de 4, 6, 8, 10, 12 y 14 TB a lo largo del ciclo de vida de Gen9, con firmware posterior que admite capacidades mayores. 7,200 RPM, optimizados para cargas secuenciales y capacidad por dólar.
• HDD SAS de 10K y 15K. Más IOPS por disco que el NL-SAS con un techo de capacidad menor: el LFF de 10K llega aproximadamente a 2.4 TB y el de 15K a unos 900 GB. Se usa cuando se requiere el chasis LFF pero la carga necesita más margen de IOPS que el NL-SAS puro.
• SSD LFF. SSD SAS o SATA en portadores de 3.5". Disponibles, pero rara vez la opción adecuada: las configuraciones SFF entregan el rendimiento SSD con más eficiencia. Solo tienen sentido si el LFF está fijado por motivos de flota o certificación.
• Discos de cifrado automático (SED). Para almacenamiento masivo regulado que requiere cifrado a nivel de disco (archivos sujetos a HIPAA, retención regulada).

RAID con 12 LFF

La disposición RAID con 12 LFF NL-SAS difiere de la de SSD SFF porque los tiempos de reconstrucción de discos grandes se miden en días, no en horas. Una reconstrucción de 12 TB puede tardar entre 24 y 48 horas bajo carga; durante ese tiempo el arreglo está degradado y una segunda falla en el volumen provoca pérdida de datos. Los valores por defecto son:

• RAID 6 (predeterminado en producción). La doble paridad tolera dos fallas simultáneas, el margen adecuado dados reconstrucciones de varios días. 12x 12 TB dan unos 110 TB utilizables. Muy recomendado para almacenamiento masivo de producción.
• RAID 60 (dos grupos RAID 6 en stripe de seis discos). Reduce el alcance de la reconstrucción a seis discos. Un poco más de overhead; útil a partir de 14 TB, cuando las ventanas de reconstrucción de un único RAID 6 se vuelven problemáticas.
• RAID 10 (seis espejos en stripe). Escrituras y reconstrucciones más rápidas con 50% de overhead de capacidad. Rara vez es lo adecuado con 12 LFF NL-SAS: las cargas LFF son secuenciales de escritura, donde la penalización de escritura de RAID 6 es aceptable y la pérdida de capacidad pesa más.
• RAID 5 (paridad simple). No recomendado a esta capacidad LFF: una paridad de un solo disco con reconstrucciones de varios días es de alto riesgo. Solo lo cotizamos a solicitud explícita, con el riesgo señalado por escrito.
• JBOD / HBA en modo paso. Cuando la redundancia reside en software (ZFS, Ceph, MinIO). La HBA H241 es la opción adecuada.

Discos de arranque

El backplane LFF no acepta discos SFF en las bahías frontales, así que las opciones de arranque son:

• Kit de 2 SFF en bahías traseras. El patrón estándar: 2x SSD SFF en RAID 1 en las bahías traseras, preservando las doce bahías frontales para datos.
• M.2 SATA mediante la tarjeta de habilitación M.2 de HPE. Arranque en M.2 sobre una ranura PCIe: consume una ranura pero no bahías de disco.
• 2x SSD LFF en bahías frontales. Posible pero desperdicia dos bahías de gran capacidad en el sistema operativo. No recomendado.

Por defecto usamos el kit de 2 SFF en bahías traseras en cada cotización de 12-Bay LFF, salvo que el cliente indique otra cosa.

Controladoras de almacenamiento

La selección de controladora con 12 LFF NL-SAS se inclina hacia una caché de escritura mayor y la capacidad de modo HBA:

• Smart Array P840ar (4 GB FBWC). La controladora de producción estándar. Los 4 GB de caché de escritura respaldada por flash absorben escrituras secuenciales sostenidas de cargas de respaldo y manejan la variación de tipo de disco entre doce HDD: la opción adecuada para RAID por hardware a esta escala.
• Smart Array P840 (4 GB FBWC, tarjeta PCIe). El mismo silicio en formato PCIe, para configuraciones con dos controladoras o cuando la ranura modular ya ocupa otra tarjeta.
• Smart Array H241 (modo HBA, tarjeta PCIe). Paso directo SAS limpio para ZFS, Ceph, MinIO y almacenamiento definido por software: la opción adecuada para nodos de sistemas de archivos distribuidos.
• Smart Array P440ar (2 GB FBWC). Soportada, pero 2 GB son insuficientes para escritura sostenida LFF. Aceptable para roles de archivo intensivos en lectura; no es el valor por defecto para almacenamiento masivo de escritura intensiva.
• Dynamic Smart Array B140i (RAID por software integrado). Solo para duplicado de arranque; no para datos de producción.

La HPE Smart Storage Battery es obligatoria con cualquier controladora serie P. La batería FBWC de Gen9 es un elemento de desgaste con una vida de servicio documentada de 5 a 7 años; informamos el estado de la batería en cada cotización y reemplazamos los módulos de caché fuera de especificación como parte de la preparación del equipo.

Procesadores

1 o 2 sockets de Intel Xeon E5-2600 v3 (Haswell-EP) o v4 (Broadwell-EP) sobre el chipset Grantley C610. No se admite mezclar v3 y v4: todas las CPU deben coincidir, aunque una actualización en campo que reemplace ambas a la vez es válida. Las configuraciones de un socket reducen a la mitad las ranuras DIMM (12 en lugar de 24) y limitan la PCIe a tres ranuras, por lo que 2 sockets es el estándar de producción. Las configuraciones de almacenamiento masivo suelen inclinarse hacia Broadwell-EP de gama baja o media, ya que la carga está limitada por E/S secuencial más que por cómputo:

• E5-2620 v4 (8 núcleos, 85W). Una elección habitual para destinos de respaldo y archivo: 16 núcleos en 2S son suficientes para un rol de proxy/repositorio Veeam, y el TDP bajo ahorra energía y refrigeración.
• E5-2640 v4 (10 núcleos, 90W, 2.4 GHz). Gama media equilibrada; 20 núcleos en 2S manejan la consolidación de servidores de archivos junto con el respaldo.
• E5-2650 v4 (12 núcleos, 105W). Gama media de producción con margen para nodos de sistemas de archivos distribuidos (Ceph OSD, MinIO) donde algo de cómputo por nodo importa.
• E5-2680 v4 (14c/120W) y E5-2690 v4 (14c/135W). Reservadas para almacenamiento masivo combinado con cómputo real: un host consolidado de archivos y aplicaciones, o un proxy de respaldo con procesamiento en la restauración.
• E5-2667 v4 (8 núcleos, 135W, 3.2 GHz). La opción de alta frecuencia y licenciamiento por núcleo cuando un motor de base de datos comparte el host; poco común en almacenamiento masivo puro. Los equivalentes Haswell-EP v3 cuestan menos con un tope de DDR4-2133.

Memoria

24 ranuras DIMM DDR4 (12 por CPU; solo 12 con una sola CPU). Se admiten RDIMM y LRDIMM, pero no pueden mezclarse; el máximo es de 3 TB con LRDIMM de 128 GB en las 24 ranuras en v4. Se requiere HPE DDR4 Smart Memory para las velocidades nominales: la DDR4 de terceros funciona más lenta, comportamiento documentado de HPE en toda la Gen9.

La velocidad depende de la generación de CPU y de la población: v3 llega hasta DDR4-2133, v4 hasta DDR4-2400, y la población completa de 24 DIMM baja a DDR4-1866 o 1600 según los rangos. Los roles de almacenamiento masivo necesitan memoria modesta: 64-128 GB bastan para servidores de archivos y destinos de respaldo. Una capacidad mayor (256-512 GB) encaja con la caché ARC de ZFS, Veeam a escala u hosts que ejecutan cargas adicionales junto al almacenamiento. La HPE Persistent Memory (NVDIMM-N, 8/16 GB) es compatible con v4 pero poco común en builds de capa de capacidad.

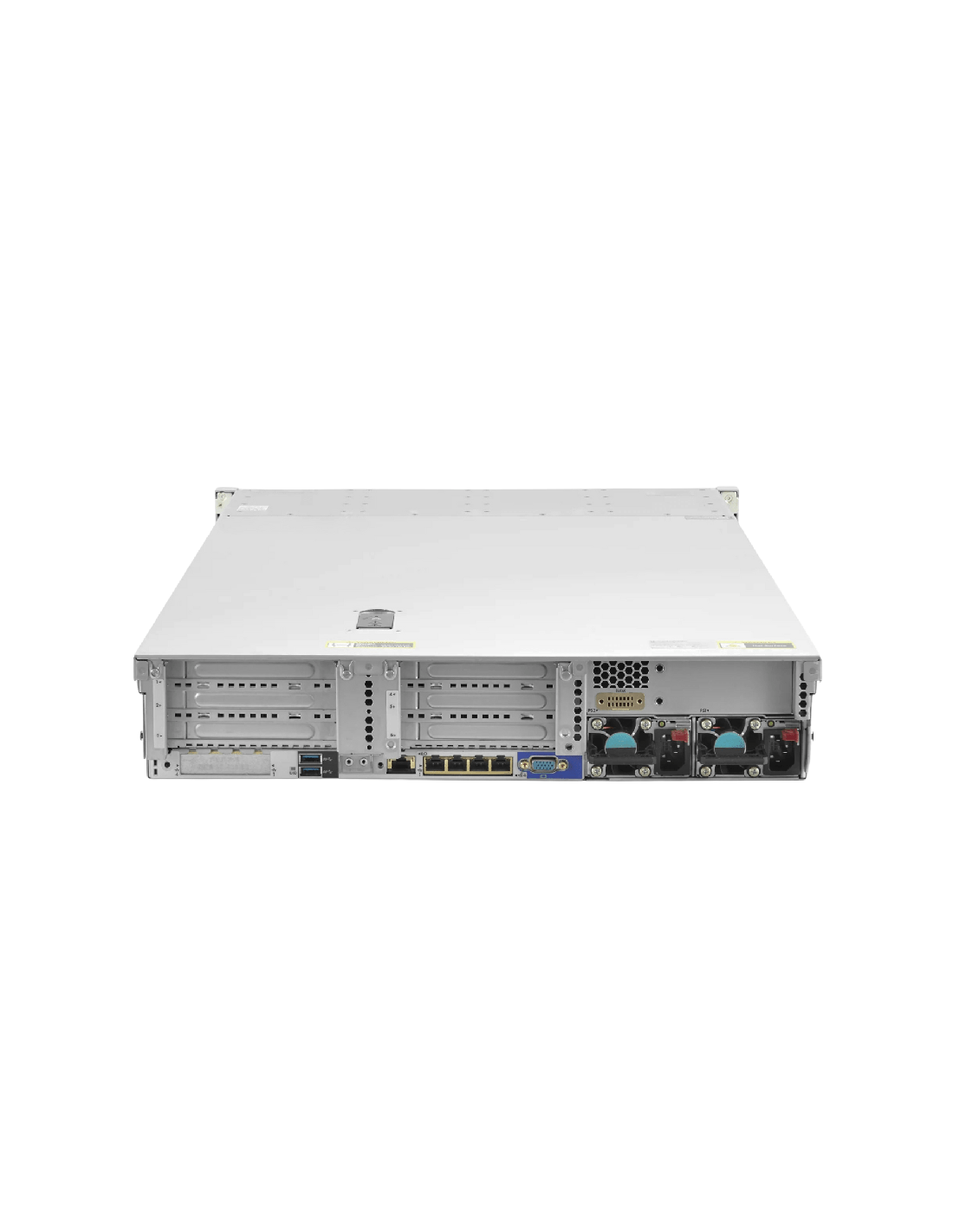

Red y expansión PCIe

El adaptador integrado HPE 331i de 4 puertos 1 GbE es estándar y no consume ranura. El mezzanine FlexibleLOM opcional admite 10 GbE SFP+ (530FLR/534FLR), 10GBASE-T, 25 GbE SFP28 y FlexFabric convergente. A diferencia del DL580 Gen9, Wake-on-LAN funciona tanto en el 1 GbE integrado como en el FlexibleLOM. La expansión PCIe son tres ranuras PCIe Gen3 con una CPU y seis con ambas, ya que el riser secundario requiere el segundo procesador. Las ranuras aceptan tarjetas de hasta 150W, más con el kit de cable de alimentación suplementario. En un build de destino de respaldo o servidor de archivos, un FlexibleLOM de 10 GbE o 25 GbE suele ser la primera prioridad de expansión: el ancho de banda de ingesta, no las IOPS locales, es el cuello de botella típico.

Soporte GPU

Las GPU son poco comunes en un build de almacenamiento masivo, pero el chasis LFF tiene la misma envolvente térmica PCIe Gen3 y 2U de la familia, así que los aceleradores están disponibles cuando un host de almacenamiento también funciona como nodo ligero de cómputo o multimedia:

• Aceleradores de ancho simple. Tarjetas como la NVIDIA Tesla T4 (70W, ranura simple, pasiva) para transcodificación, inferencia o analítica de video en un host de vigilancia o multimedia. Encajan en posiciones de riser estándar y no necesitan kit de cable de alimentación para GPU.
• GPU de doble ancho. Las tarjetas pasivas de la era Gen9 (clase NVIDIA M40, M60, K80) requieren el disipador de alto rendimiento y el kit de cable de alimentación para GPU (PN 669777-B21); planifique hasta dos, sujeto al dimensionamiento de la fuente y al consumo de la capa de discos.
• Envolvente térmica. Los builds con GPU necesitan disipadores de alto rendimiento y el kit de ventiladores de alto rendimiento; el margen de temperatura ambiente extendida se reduce con tarjetas de doble ancho junto a doce HDD giratorios. Validamos la temperatura de entrada al momento de cotizar.
• FPGA y tarjetas especializadas. Aceptadas dentro del límite de 150W por ranura. El ancho de banda PCIe Gen3 es el techo: las cargas que necesitan PCIe Gen4 pertenecen a Gen10 Plus o Gen11.

Gestión: generación iLO 4

El DL380 Gen9 viene con HPE iLO 4: consola remota (una licencia iLO Advanced habilita el KVM gráfico completo), medios virtuales, IPMI, telemetría SNMP, registro Active Health System y compatibilidad con HPE OneView: la misma generación iLO 4 en toda la línea Gen9, parte del valor de estandarización operativa de la plataforma. La diferencia clave con Gen10 es que iLO 4 no tiene Silicon Root of Trust; esa cadena de verificación de firmware anclada en hardware llegó con iLO 5 en Gen10. UEFI Secure Boot es compatible y es el patrón adecuado para Gen9 en producción, con controles compensatorios donde un marco normativo exija atestación de integridad del firmware. iLO Advanced suele tener un costo aparte y rara vez es opcional en despliegues de centro de datos en producción; lo cotizamos explícitamente.

Energía y refrigeración

Las mismas fuentes HPE Flex Slot que el resto de la familia: 500W, 800W o 1400W Platinum/Titanium en configuraciones redundantes 1+1, más la batería de respaldo HPE Flexible Slot opcional. La 12-Bay LFF consume más energía de la capa de almacenamiento que los builds SSD SFF: unos 7-10W por HDD giratorio frente a 5-8W por SSD SAS. Una 12-Bay LFF totalmente poblada con CPU duales de gama media, 256 GB de RAM y 12x NL-SAS de 12 TB consume alrededor de 500-700W sostenidos.

Las fuentes Flex Slot de 800W en 1+1 cubren todos los builds comunes de 12-Bay LFF; 500W es marginal y 1400W es excesivo salvo que se combinen con CPU o GPU de TDP alto. Por defecto usamos 2x 800W Platinum y ejecutamos HPE Power Advisor en cada configuración para validar el dimensionamiento. Térmica: ASHRAE A3 (40 °C) es cómodo para builds LFF; A4 (45 °C) es compatible pero acorta la vida de servicio de los discos y rara vez es el rango adecuado donde importa la longevidad de los discos.

Especificaciones físicas y notas de plataforma

• Factor de forma: montaje en rack de 2U, gabinete Gen9 de profundidad estándar compartido entre las variantes de número de bahías del DL380 Gen9; con el brazo de gestión de cables instalado, prevea espacio adicional en la parte trasera.
• Expansión PCIe: hasta seis ranuras PCIe Gen3 con ambas CPU pobladas (tres con una CPU), divididas entre altura completa y perfil bajo en los risers primario y secundario; el riser secundario requiere el segundo procesador.
• Disponibilidad de repuestos: excelente. El DL380 Gen9 tuvo una de las mayores bases instaladas de cualquier generación 2U, por lo que discos, fuentes, risers, disipadores, tarjetas FlexibleLOM y controladoras Smart Array están ampliamente disponibles, y la profundidad de repuestos de mantenimiento de terceros es sólida en las principales ciudades.
• Accesorios que recomendamos: el kit de rieles deslizantes de rodamientos de bolas 2U LFF (ver el kit de rieles deslizantes 2U LFF del DL380 / DL560 G9/G10), el kit rear-2-SFF para la ubicación del arranque, el kit rear-3-LFF cuando se necesitan quince bahías LFF, y el kit de cable de alimentación para GPU (PN 669777-B21) en el raro build con acelerador.
• Notas de plataforma: no se admite el hot-plug de CPU, y las CPU v3/v4 no pueden mezclarse. El backplane LFF no acepta discos SFF en las bahías frontales, así que el arranque va en las bahías traseras o en M.2. Confirme la compatibilidad de FlexibleLOM y del backplane de discos con el build específico al momento de cotizar.

Nuestra evaluación

Dónde destaca: El DL380 Gen9 de 12 bahías LFF es la respuesta adecuada para cargas de dos sockets de capacidad masiva donde el rendimiento secuencial y el costo por TB pesan más que las IOPS aleatorias: repositorios de respaldo Veeam y otros, servidores de archivos de propósito general o consolidados, archivo a largo plazo y retención para cumplimiento, pasarelas tipo NAS sobre TrueNAS u OpenZFS, nodos de sistemas de archivos distribuidos, almacenamiento de videovigilancia y la capa de capacidad detrás de una caché SSD. Doce discos NL-SAS de gran capacidad en un solo chasis 2U forman un pool denso y económico que los chasis SFF no igualan en costo por TB.

Dónde buscar alternativas: Si la carga es sensible al rendimiento, los miembros SFF son la herramienta adecuada: el DL380 Gen9 16-Bay 2.5" para el punto óptimo SFF, el DL380 Gen9 24-Bay 2.5" para máxima densidad SSD y el DL380 Gen9 8-Bay 2.5" para nodos orientados a cómputo con almacenamiento en red. Los despliegues nuevos de misión crítica que necesiten iLO 5 con Silicon Root of Trust, PCIe Gen4 o ancho de banda DDR4-2933+ deben migrar al DL380 Gen10 12-Bay 3.5". Los despliegues LFF con presupuesto ajustado que puedan sacrificar funciones por costo deben comparar el nivel económico HPE ProLiant DL180 Gen9 LFF. Los equipos estandarizados en Dell deben comparar el Dell PowerEdge R730xd 12-Bay 3.5", la plataforma LFF 2U Grantley equivalente con el mismo número de bahías.

En resumen: La 12-Bay LFF es el miembro de capacidad de la familia: el build que se elige cuando el almacenamiento es lo importante y el presupuesto se mide en dólares por terabyte. El cliente típico está montando un repositorio Veeam, consolidando servidores de archivos, construyendo un nodo de capacidad TrueNAS o Ceph, o dimensionando la retención de videovigilancia. Cómprelo cuando la capacidad HDD masiva y el rendimiento secuencial son lo que la carga necesita; pase a los compañeros SFF en cuanto el rendimiento de IOPS aleatorias entre en juego, y a Gen10 cuando importen la seguridad de generación actual y el ancho de banda de memoria.

Limitaciones honestas

• Las mismas limitaciones de plataforma Gen9 que el resto de la familia. La garantía activa de HPE ya venció; iLO 4 no tiene Silicon Root of Trust; DDR4 se limita a 2400 (v4) o 2133 (v3) y baja aún más con población completa; solo PCIe Gen3; la batería FBWC es un elemento de desgaste; no se admite mezclar v3/v4; se requiere HPE Smart Memory para las velocidades nominales.
• Los tiempos de reconstrucción LFF se miden en días, no en horas. Una reconstrucción de NL-SAS de 10-14 TB bajo carga tarda entre 24 y 48+ horas. RAID 5 es de alto riesgo a esta capacidad; RAID 6 o 60 es la respuesta adecuada, y debe planificar ventanas prolongadas en estado degradado.
• Sin arranque en bahías frontales. El backplane LFF no acepta discos SFF frontales, así que el arranque va en el kit rear-2-SFF o en M.2; inclúyalo en el diseño del build.
• Sin Universal Media Bay en el chasis LFF. El Media Bay es exclusivo del chasis SFF, así que VGA y USB frontales no están disponibles en esta variante.
• Los SSD LFF no son el factor de forma SSD eficiente. Si la carga realmente necesita rendimiento SSD, el chasis SFF es la plataforma adecuada; los SSD LFF existen pero rara vez tienen sentido.
• El techo de capacidad por disco depende del firmware y de la certificación. La capacidad máxima por disco está limitada por el soporte de firmware de HPE y la certificación del disco; verificamos el techo para el build específico al momento de cotizar.

Adecuación a la carga

Dónde buscar alternativas

• ¿Necesita SFF (2.5") para densidad de rendimiento SSD? → DL380 Gen9 16-Bay 2.5": el punto óptimo SFF para VDI, HCI y hosts de base de datos con SSD local.
• ¿Necesita un nodo orientado a cómputo con almacenamiento en red? → DL380 Gen9 8-Bay 2.5": menos bahías SFF para cómputo con respaldo SAN.
• ¿Necesita máxima densidad SFF en Gen9? → DL380 Gen9 24-Bay 2.5": 24 bahías SFF para HCI y SSD local de alta densidad.
• ¿Quiere un nivel LFF de menor costo? → HPE ProLiant DL180 Gen9 LFF: 2U de dos sockets Gen9 LFF optimizado en costo.
• ¿Necesita LFF de Gen10 con iLO 5, DDR4-2933 y Silicon Root of Trust? → DL380 Gen10 12-Bay 3.5": 2U LFF de generación actual.
• ¿Alternativa para un equipo Dell en el mismo nivel Gen9 de 12 LFF? → Dell PowerEdge R730xd 12-Bay 3.5": 2U 2S Grantley, posicionamiento equivalente.
• ¿Herrajes de montaje? → Kit de rieles deslizantes 2U LFF DL380 / DL560 G9/G10.

¿Listo para configurar?

Indíquenos la carga (destino de respaldo, servidor de archivos, archivo, videovigilancia o almacenamiento distribuido), la meta de capacidad, la preferencia de capacidad por disco (8 / 10 / 12 / 14 TB), la disposición RAID, la preferencia de controladora (P840ar para RAID por hardware, H241 para HBA y almacenamiento definido por software), el patrón de arranque, el requisito de red (FlexibleLOM de 10 GbE muy recomendado para la ingesta de respaldo), la configuración de fuentes de poder y la cantidad.
