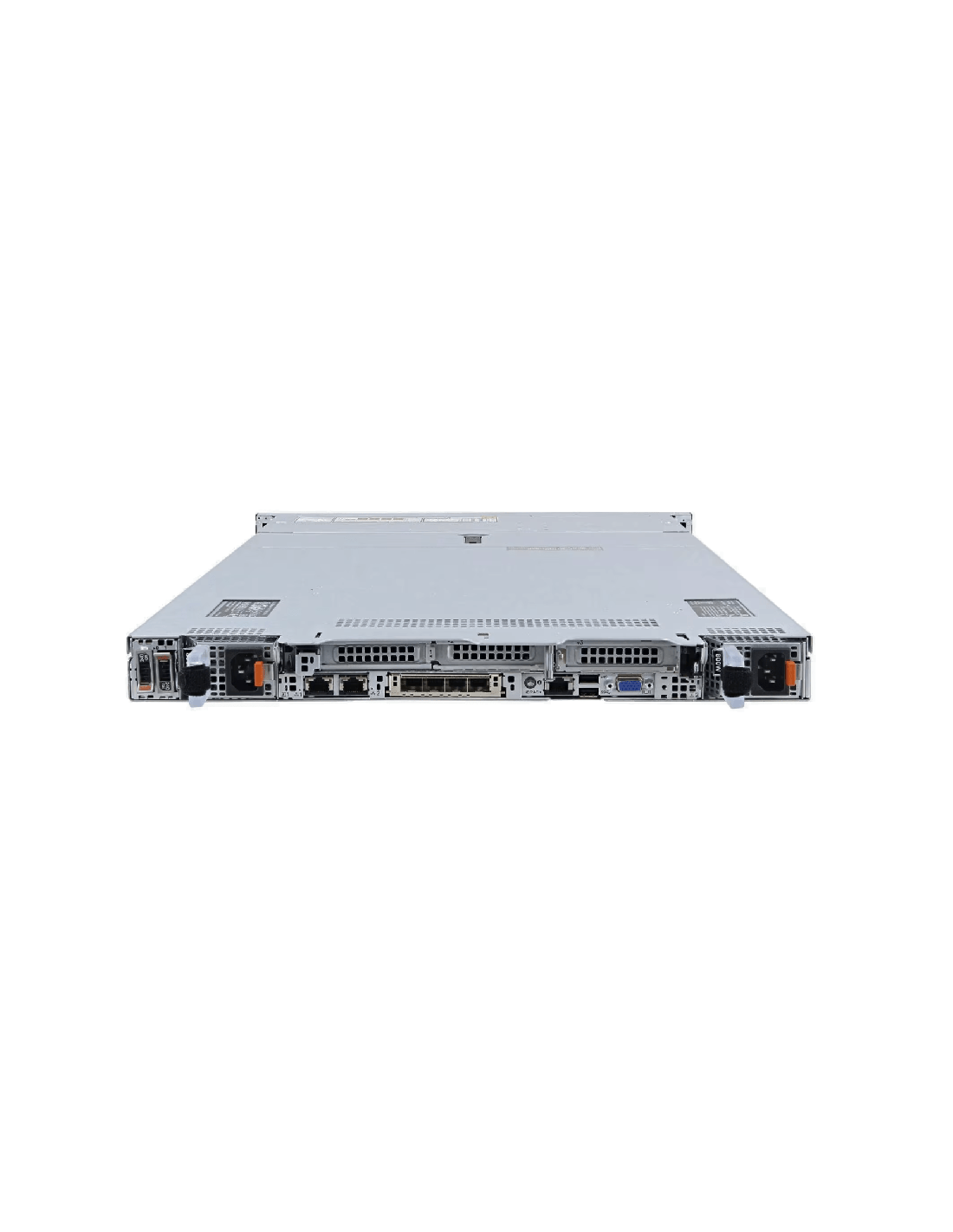

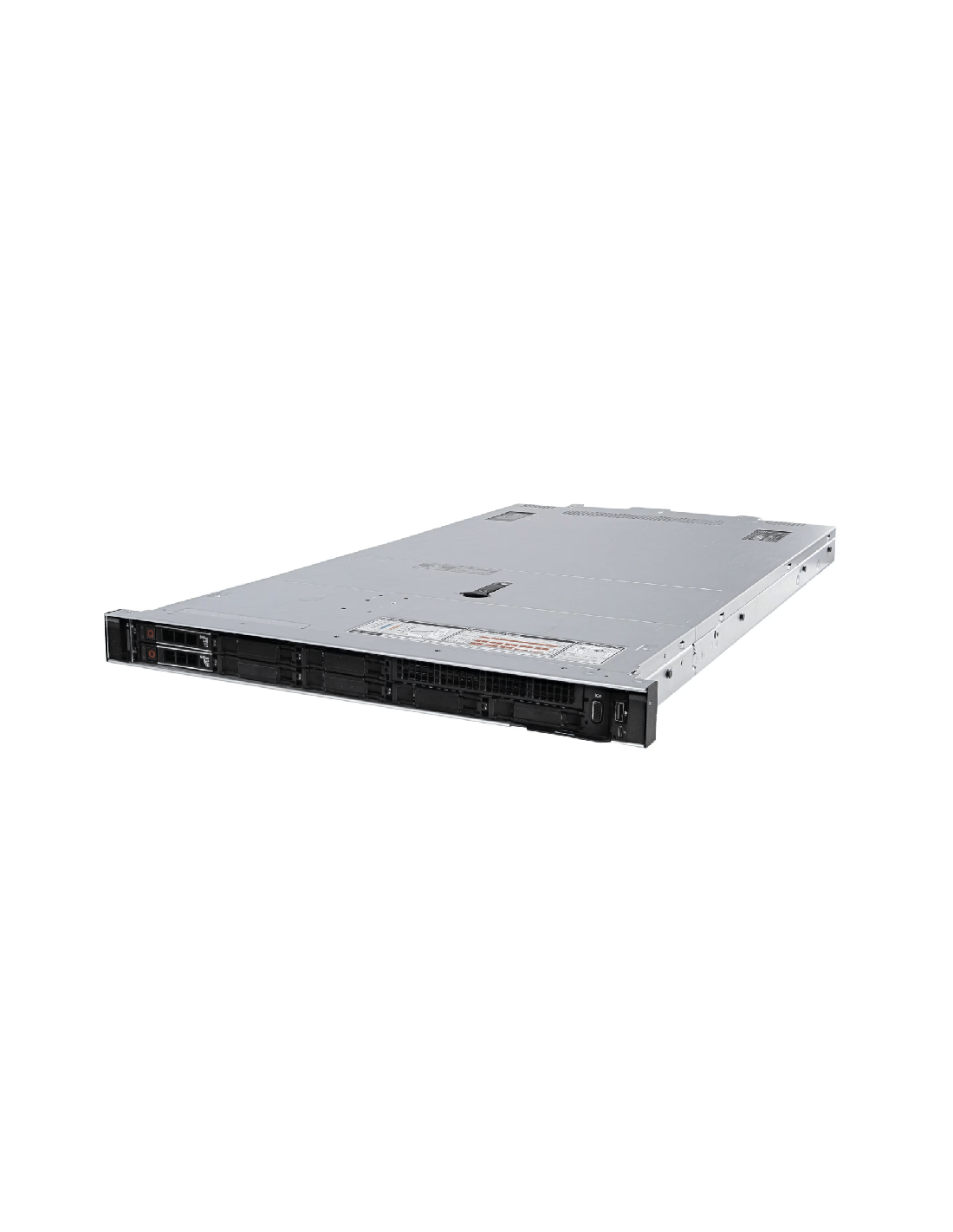

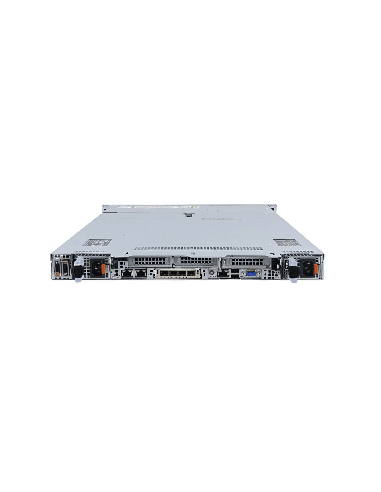

Dell PowerEdge R650xs 8-Bay 2.5" Drives [15th Gen]

El Dell PowerEdge R650xs 8-Bay 2.5" es la configuración SFF estándar y de mayor inventario de la plataforma optimizada en costo de 1U de 15.ª generación de Dell: ocho bahías hot-plug de 2.5" sobre el Universal Backplane con soporte NVMe nativo, uno o dos procesadores Intel Xeon Scalable de 3.ª generación (Ice Lake-SP, socket LGA 4189), hasta 16 ranuras RDIMM DDR4-3200 y PCIe Gen4 en toda la plataforma. El sufijo "xs" corresponde al modelo de gama de valor de la plataforma 1U Ice Lake: las mismas capacidades centrales que el R650 completo (NVMe nativo mediante el Universal Backplane, soporte de vSAN ESA, PCIe Gen4) con un rango de cómputo y memoria más acotado, a un costo de adquisición considerablemente menor.

Para la ficha completa de la plataforma R650xs con máxima densidad de discos, consulte la página principal del R650xs 10-Bay 2.5"; para capacidad de factor de forma grande (LFF) en 1U, vea el R650xs 4-Bay 3.5" LFF. Los fundamentos de la plataforma son idénticos en las tres variantes; la decisión de chasis depende del perfil de almacenamiento en las bahías frontales. La 8-Bay es la configuración desde la que parte la mayoría de los compradores: incorpora la capacidad NVMe completa del Universal Backplane, con la mayor compatibilidad de repuestos y el mayor inventario reacondicionado.

Cuándo elegir 8 bahías

Ocho bahías de 2.5" es el presupuesto SFF estándar para el R650xs y la opción adecuada para la gran mayoría de cargas de trabajo 1U de escalamiento horizontal y de gama de valor. Tiene el mismo Universal Backplane NVMe nativo que la 10-Bay, así que no se renuncia a ninguna capacidad de la plataforma; lo único que no tiene la 8-Bay son las dos bahías adicionales. Elíjala cuando:

• El perfil de almacenamiento cabe en ocho discos, lo que cubre la mayoría de los nodos worker de Kubernetes, clústeres de aplicaciones distribuidas, hosts de bases de datos de gama media y cómputo de sucursal o de borde.
• Busca el inventario reacondicionado más amplio y la disponibilidad de repuestos más simple de la familia, que es lo que ofrece la 8-Bay.
• El costo de adquisición por nodo es la métrica de compra y la carga de trabajo no necesita los CPU de 40 núcleos, la memoria de 32 DIMM ni la Optane Persistent Memory del R650 completo.

Pase a la R650xs 10-Bay 2.5" solo cuando las dos bahías extra cambien realmente el cálculo del clúster, normalmente en nodos densos de vSAN ESA o Ceph donde la sizing depende de los discos por unidad de rack.

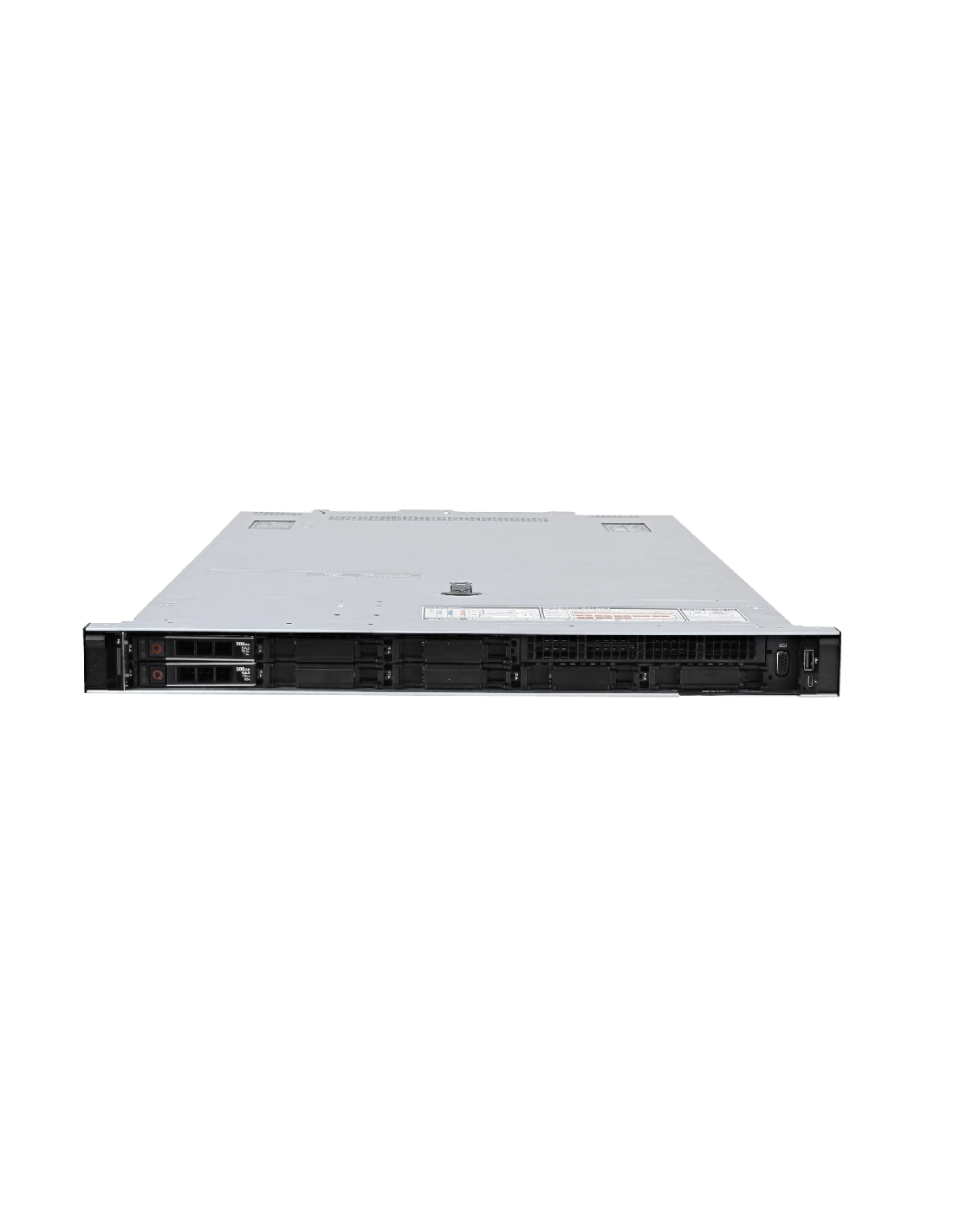

Almacenamiento: ocho bahías de 2.5"

Ocho bahías de 2.5" hot-plug de acceso frontal sobre el Universal Backplane. Las ocho admiten de forma nativa SAS, SATA o NVMe PCIe Gen4 sin tarjetas PCIe adicionales, la misma capacidad de backplane que el R650 completo. Opciones de perfil de almacenamiento:

• Todo NVMe. 8x PCIe Gen4 NVMe. Configuraciones estándar: 8x 3.84 TB (30.72 TB brutos), 8x 7.68 TB (61.44 TB brutos) u 8x 15.36 TB (122.88 TB brutos, el máximo actual).
• NVMe mixto más SAS o SATA en niveles. De dos a cuatro discos NVMe para el nivel caliente, junto con cuatro a seis SSD SAS o SATA para el nivel tibio y de capacidad.
• Todo SAS o SATA. 8x SSD SAS o SATA de 2.5" de hasta 7.68 TB cada uno. Opción de costo reducido cuando las IOPS y la latencia NVMe no son la restricción de la carga de trabajo.
• vSAN ESA. NVMe Gen4 con la HBA355i en modo pass-through. Para clústeres vSAN ESA de escalamiento horizontal donde importan más los nodos por rack y el costo por nodo que la capacidad individual, el R650xs entrega más nodos por rack que las configuraciones dual-socket del R650.

El arranque lo gestiona la tarjeta BOSS-S1, que es el dispositivo que incluye el xs: un módulo dual M.2 SATA en RAID 1 por hardware que mantiene el sistema operativo fuera de las bahías frontales y deja las ocho disponibles para datos. Recomendamos para la mayoría de las configuraciones una BOSS-S1 de fábrica de Dell con dos SSD M.2 de 240 GB. Hay un kit opcional de dos bahías traseras de 2.5" (compatibles con NVMe en el chasis SFF) para un repuesto en caliente o un espejo dedicado.

Controladoras de almacenamiento

Las opciones de controladora coinciden con el resto de la familia R650xs y pertenecen a la familia PERC 11 de Dell:

• PERC H755 (caché de 8 GB, con respaldo de batería): el RAID SAS y SATA de producción por defecto para cargas intensivas en escritura y transaccionales.
• PERC H755N: RAID por hardware NVMe para configuraciones todo NVMe que quieran RAID 5 o RAID 6 sobre discos NVMe.
• PERC H745 (con respaldo de batería): RAID SAS y SATA convencional para perfiles mixtos y de predominio de lectura.
• HBA355i (HBA pass-through): la elección correcta para almacenamiento definido por software que requiere dispositivos crudos, incluidos vSAN ESA, Ceph, Storage Spaces Direct y ZFS.
• PERC H355 y H345 (nivel de entrada): solo RAID 0, 1 y 10. No ofrecen RAID 5 ni RAID 6; para RAID con paridad, cotice la H755 o la H745. Asumir soporte de paridad en la H355 es una trampa de configuración frecuente en plataformas de 15.ª generación.
• S150 (RAID por software vía chipset): solo para desarrollo, pruebas y espejo de arranque liviano, nunca como recomendación para datos de producción.

Procesadores

Uno o dos procesadores Intel Xeon Scalable de 3.ª generación (Ice Lake-SP, 2021) en socket LGA 4189. La lista de SKU del R650xs de Dell llega hasta 32 núcleos por socket. Son totalmente compatibles las configuraciones de un socket y de dos sockets; la optimización de costo es más fuerte en un socket, pero el segundo socket está disponible cuando el número de hilos lo requiere. Configuraciones que cotizamos habitualmente:

• Xeon Silver 4309Y (8 núcleos, 2.8 GHz, 105 W). La configuración de un socket más económica, para nodos de aplicación de escalamiento horizontal, workers de Kubernetes, hosts de sucursal y cualquier caso en que ocho núcleos cubran el requisito por nodo.
• Xeon Silver 4316 (20 núcleos, 2.3 GHz, 150 W). Estándar de un socket de gama media; buen ajuste para virtualización de propósito general y capa de aplicación con consumo moderado.
• Xeon Gold 6326 (16 núcleos, 2.9 GHz, 185 W). Mayor frecuencia por núcleo para cargas limitadas por licenciamiento (SQL Server Standard, Oracle, licenciamiento ISV por núcleo). Es la elección habitual de producción para OLTP en esta plataforma.
• Xeon Gold 6338 (32 núcleos, 2.0 GHz, 205 W). El techo de un socket del R650xs: 32 núcleos en 1U con un consumo menor que una alternativa dual-socket. La opción para nodos Kubernetes densos o clústeres de escalamiento horizontal que necesitan alto número de núcleos por nodo.
• Silver 4314 dual-socket (16 núcleos, 2.4 GHz, 135 W cada uno). Entrada dual-socket cuando la carga requiere más de 32 núcleos. Si dimensiona en dual-socket sobre esta plataforma, compare también con el R650 completo; con frecuencia justifica su precio superior una vez considerados la arquitectura de memoria y el presupuesto de PCIe.

Una configuración de un socket usa ocho canales de memoria y aproximadamente la mitad del presupuesto PCIe de la plataforma. Para cargas sensibles al ancho de banda de memoria o con alta E/S, ocupe ambos sockets. Los modelos de tope de gama vienen con el disipador de alto rendimiento y el juego de ventiladores correspondiente.

Memoria

La placa del R650xs admite hasta 16 ranuras DIMM DDR4: ocho por socket, ocho canales por socket, un DIMM por canal. Una configuración de un socket ocupa ocho ranuras; una de dos sockets usa las dieciséis. Esta es la diferencia principal con el R650 completo, que duplica las ranuras a 32 y añade Optane Persistent Memory.

• Techo de un socket: 512 GB (8x 64 GB RDIMM dual-rank).
• Techo de dos sockets: aproximadamente 1 TB (16x 64 GB RDIMM dual-rank). Es el máximo de la plataforma; para más de 1 TB por nodo, el R650 completo es el chasis correcto.
• RDIMM ECC registrada, sin Optane Persistent Memory. Para SAP HANA o cargas que necesitan PMem o memoria extendida por niveles, la plataforma es el R650.
• Configuraciones habituales: 128 GB (8x 16 GB, un socket), 256 GB (8x 32 GB un socket o 16x 16 GB dos sockets), 512 GB (16x 32 GB dos sockets). Las de 128 GB en un socket y 256 GB en dos son los pedidos más comunes del R650xs.

La velocidad es DDR4-3200 con un CPU compatible con 3200. Como el xs funciona con un DIMM por canal, mantiene 3200 MT/s constantes con la población completa y evita la caída de velocidad a dos DIMM por canal que sufren el R650 de 32 ranuras y el R750 con carga completa.

Red y expansión PCIe

La red de producción se conecta a través de la ranura OCP NIC 3.0 (PCIe Gen4 x8), el reemplazo de 15.ª generación del mezzanine rNDC usado en plataformas Dell de 13.ª y 14.ª generación. La tarjeta OCP lleva la función de red principal sin consumir una ranura de expansión PCIe. Conexiones habituales:

• 10 GbE SFP+ de doble puerto para roles de producción estándar de sucursal y de escalamiento horizontal
• 25 GbE SFP28 de doble puerto para tejidos modernos de centro de datos y clústeres vSAN ESA, la conexión típica para los roles de almacenamiento denso a los que apunta esta plataforma
• 100 GbE QSFP28 de doble puerto mediante tarjeta PCIe, disponible pero poco frecuente en el xs y más habitual en el R650 o el R750

PCIe es Gen4 en toda la plataforma, con hasta tres ranuras de expansión PCIe Gen4 (la misma cantidad que el R650 completo), además de la ranura dedicada de PERC y la ranura OCP 3.0. Con ambos sockets ocupados está disponible el presupuesto completo de ranuras y carriles; una configuración de un socket lo reduce.

Soporte de GPU

El R650xs no es una plataforma de cómputo con GPU. El perfil térmico 1U y el presupuesto de energía de la gama de costo optimizado admiten como máximo una o dos aceleradoras de ancho simple y perfil bajo en la clase de 75 W, como una NVIDIA A2 o una tarjeta de clase T4, suficientes para inferencia liviana, aceleración modesta de VDI o descarga de transcodificación, pero nada cercano al entrenamiento ni al cómputo de doble ancho. No hay espacio en este chasis para una tarjeta de doble ancho de 300 W.

Si la carga requiere cómputo real con GPU, pase al R750xs 16-Bay 2.5" de 2U, que tiene el presupuesto térmico y de ranuras para varios aceleradores de doble ancho en la misma generación Ice Lake.

Gestión: generación iDRAC9

El R650xs incluye iDRAC9 (la generación de gestión de 15.ª generación) con Lifecycle Controller. Nuestras configuraciones reacondicionadas del R650xs incluyen iDRAC9 Enterprise salvo que se indique lo contrario, lo que requieren las flotas de producción para KVM remoto completo, medios virtuales, la API Redfish y la automatización con OpenManage Enterprise, Ansible y Terraform. La línea base de seguridad de 15.ª generación es la pila ciber-resiliente: una Silicon Root of Trust que ancla una cadena de firmware firmada, Secure Boot, Secure Erase opcional y System Lockdown. TPM 2.0 es estándar para despliegues bajo marcos NIST, CMMC, FedRAMP, HIPAA o PCI DSS.

Energía y refrigeración

Hasta dos fuentes de alimentación redundantes en configuración 1+1. Potencias disponibles:

El piso de 600 W es una ventaja de eficiencia específica del xs: el R650 completo arranca en 800 W, por lo que un R650xs liviano de un socket consume menos en reposo y con carga baja. La refrigeración es de flujo de aire frontal a posterior para rack estándar de 19 pulgadas; se admite ASHRAE A2 en las configuraciones estándar, y A3 y A4 con restricciones.

Especificaciones físicas y notas de plataforma

• Factor de forma: rack 1U, modelo regulatorio de Dell E69S. El chasis xs es aproximadamente tres pulgadas menos profundo que el R650 completo, lo que puede importar en entornos de telecomunicaciones y de borde con racks poco profundos.
• Expansión PCIe: hasta tres ranuras PCIe Gen4 mediante riser, de perfil bajo y media longitud, además de la ranura dedicada de PERC y la ranura OCP NIC 3.0.
• Disponibilidad de repuestos: los componentes Ice Lake de 15.ª generación están vigentes y bien abastecidos, y la SFF de 8 bahías es la configuración R650xs de mayor inventario; las controladoras PERC 11, las NIC OCP 3.0, las tarjetas BOSS-S1, las RDIMM DDR4-3200 y las fuentes se consiguen con facilidad, y Dell ProSupport sigue disponible.
• Accesorios recomendados: la tarjeta de arranque BOSS-S1 Dell R450/R650xs con dos SSD M.2 de 240 GB para redundancia de arranque con el sistema operativo fuera de las bahías frontales, el kit de rieles deslizantes Dell y el brazo de gestión de cables.
• Notas de plataforma: la placa es fija en 16 ranuras DIMM y no acepta la configuración de 32 DIMM ni la PMem Optane del R650 completo; no se admite el hot-plug de CPU; el Universal Backplane requiere la PERC o HBA correspondiente según si la configuración quiere RAID NVMe por hardware o pass-through.

Nuestra evaluación

Dónde destaca: el R650xs 8-Bay es el caballo de batalla 1U de gama de valor de la línea de 15.ª generación. Son ajustes naturales los nodos worker de Kubernetes a escala, los clústeres de aplicaciones distribuidas, los nodos vSAN ESA con el menor costo por nodo, el cómputo de sucursal y de borde, y los hosts de bases de datos de gama media que caben en 32 núcleos y 1 TB de RAM. Las capacidades que importan para la mayoría de estas cargas (NVMe nativo, vSAN ESA y PCIe Gen4) están todas presentes a un precio más bajo en el xs.

Dónde mirar en cambio: cuando la carga requiere más de 32 núcleos por socket, más de 1 TB de memoria o Optane PMem, el R650 completo es la plataforma correcta. Cuando no se usa NVMe en absoluto, el R450 de entrada ofrece un 1U SAS y SATA a menor precio. Cuando la cantidad de discos por nodo es el factor de dimensionamiento, la compañera 10-Bay agrega las dos bahías extra; cuando se acepta 2U, la clase R750 agrega margen PCIe y bahías.

En síntesis: elija el R650xs 8-Bay cuando esté montando nodos 1U de escalamiento horizontal o de gama de valor y el costo por nodo sea la métrica de compra, y cuando ningún nodo necesite los CPU de 40 núcleos, la memoria de 32 DIMM o la PMem del R650. El comprador típico es un equipo de plataforma o de virtualización que construye un clúster de varios nodos y quiere la capacidad de clase R650 al menor precio por nodo defendible. Si su dimensionamiento está en el límite entre R650xs y R650, cotizamos ambos lado a lado en economía por nodo y por clúster completo; para escalamiento horizontal el xs suele ser la mejor decisión económica, y para cargas densas en un solo servidor el R650 completo normalmente justifica su precio.

Limitaciones honestas

• La placa de 16 DIMM limita la memoria por nodo a cerca de 1 TB y excluye la Optane Persistent Memory; la consolidación con uso intensivo de memoria corresponde al R650 completo.
• El techo de 32 núcleos por socket está por debajo de los modelos Platinum de 40 núcleos del R650 completo.
• El chasis 1U no es una plataforma de cómputo con GPU; admite solo aceleradoras de perfil bajo y ancho simple en la clase de 75 W.
• Con un DIMM por canal no hay ruta de actualización a un segundo DIMM por canal; la placa de 16 ranuras es el techo, no un punto de partida.
• La cantidad de ranuras PCIe es modesta, hasta tres; las configuraciones con muchas tarjetas de expansión pueden agotar el presupuesto de riser y apuntar a un chasis 2U de clase R750.

Ajuste a la carga de trabajo

Dónde mirar en cambio

• Máxima densidad SFF: el Dell PowerEdge R650xs 10-Bay 2.5", la página principal de la familia, agrega dos bahías para nodos densos de vSAN ESA y Ceph donde los discos por unidad de rack determinan el cálculo del clúster.
• Margen completo de memoria y CPU: el Dell PowerEdge R650 8-Bay 2.5" es el mismo chasis con la placa de memoria Ice Lake de 32 DIMM, Optane Persistent Memory y CPU de hasta 40 núcleos por socket.
• Entrada sin NVMe: el Dell PowerEdge R450 8-Bay 2.5" es la plataforma 1U dual-socket para cargas SAS y SATA que no usan NVMe.
• Predecesor de valor de 14.ª generación: el Dell PowerEdge R440 10-Bay 2.5" es el 1U de valor de la generación anterior, una buena compra donde no se requieren el ancho de banda de Ice Lake ni PCIe Gen4.
• Salto a la plataforma de 16.ª generación: el Dell PowerEdge R660xs 8-Bay 2.5" pasa a PCIe Gen5, DDR5 y silicio Sapphire Rapids o Emerald Rapids cuando esos cambios mejoran de forma material el resultado.
