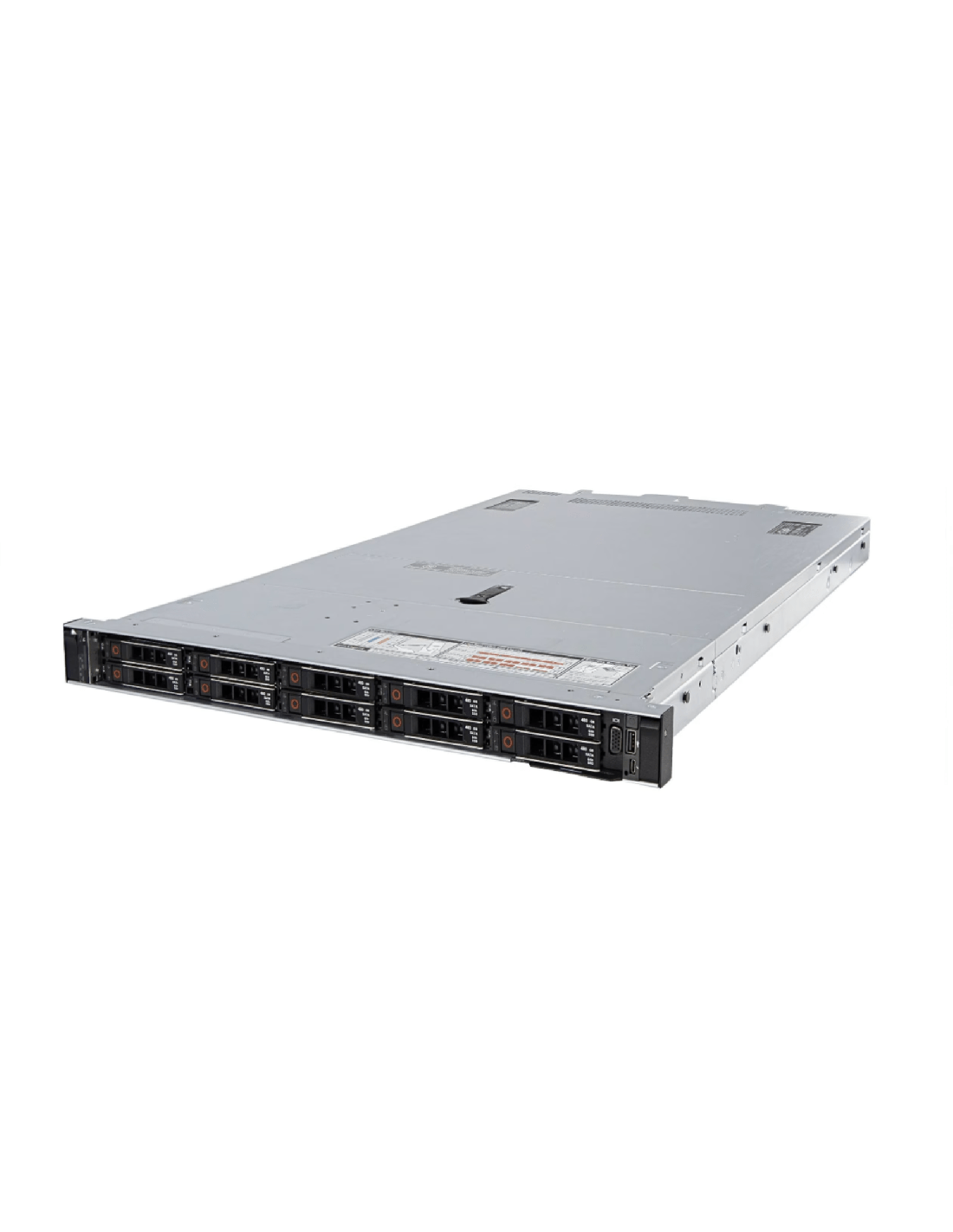

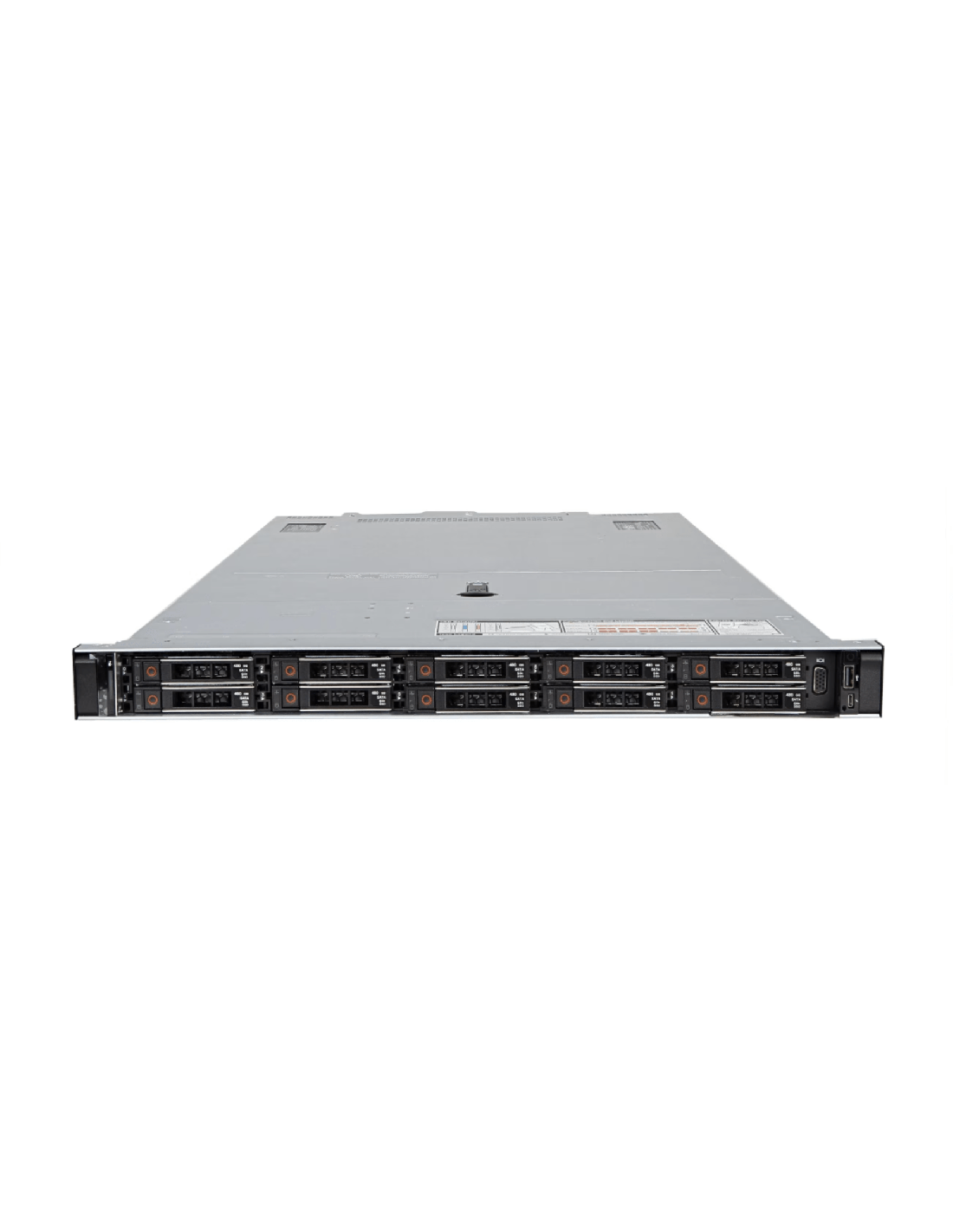

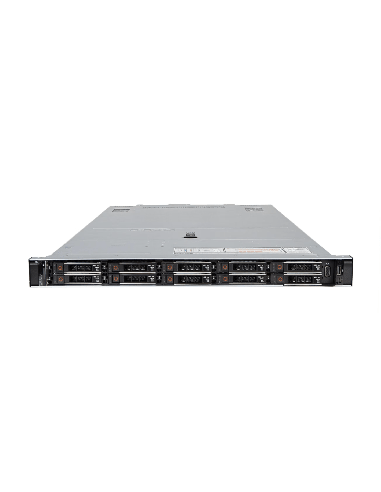

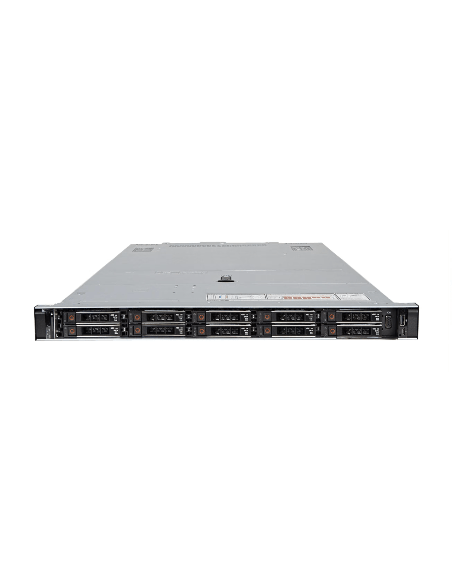

Dell PowerEdge R650 10-Bay 2.5" Drives [15th Gen]

El Dell PowerEdge R650 10-Bay 2.5" Hot-Swap es la configuración SFF de máxima densidad de la plataforma 1U de 15.ª generación de Dell: diez bahías hot-plug de 2.5" en el Universal Backplane, todas compatibles con NVMe, con dos procesadores Intel Xeon Scalable de 3.ª Generación (Ice Lake-SP, socket LGA-4189), hasta 32 ranuras DIMM DDR4-3200 y PCIe Gen4 en toda la plataforma. Esta es la variante del R650 para cargas de trabajo convergentes de cómputo y almacenamiento, donde las dos bahías SFF adicionales frente al modelo de 8 bahías cambian realmente el cálculo del despliegue: vSAN ESA con diez NVMe por nodo 1U, nodos Ceph OSD que optimizan unidades por unidad de rack, y configuraciones densas de almacenamiento y aplicación donde la cantidad de discos por chasis define la economía del clúster.

Los fundamentos de la plataforma (silicio Ice Lake, la topología de memoria de 32 ranuras, el presupuesto PCIe Gen4, el arranque BOSS-S2, el Universal Backplane, la certificación vSAN ESA y el posicionamiento completo del R650 frente al R450/R550/R650xs/R750) son idénticos en todos los chasis R650. La descripción completa de la plataforma está en el R650 8-Bay 2.5", la página principal del R650; esta página también los cubre en detalle, con el enfoque puesto en lo que cambia con diez bahías.

Cuándo diez bahías es la opción correcta

El 10-Bay es el R650 SFF denso. El aumento de 25% en el número de bahías frente al modelo de 8 bahías no es un dato de marketing: a escala de clúster cambia la cantidad de nodos. Diez NVMe por nodo en lugar de ocho significan menos nodos para una determinada capacidad de vSAN ESA, más OSD de Ceph por unidad de rack y más espacio para una estratificación explícita de almacenamiento en un solo chasis (NVMe caliente, SSD SAS intermedios, discos de capacidad) sin comprometer la disposición. El cómputo, la memoria, la red y la gestión son idénticos a los del 8-Bay; la decisión depende solo de si la carga de trabajo usa las dos bahías adicionales. Si no las usa, el 8-Bay es la configuración más eficiente en costo y la recomendación honesta.

Almacenamiento: diez bahías de 2.5"

Diez bahías hot-plug de 2.5" accesibles por el frente, en el Universal Backplane, que aceptan de forma nativa SAS, SATA o NVMe PCIe Gen4 x4, sin consumir una tarjeta de expansión PCIe para la ruta NVMe.

• Todo NVMe con diez bahías. 10x 3.84 TB (38.4 TB brutos), 10x 7.68 TB (76.8 TB brutos) o 10x 15.36 TB (153.6 TB brutos, el máximo actual). Para vSAN ESA es la mayor capacidad por nodo disponible en 1U en la plataforma de 15.ª generación.
• NVMe mezclado con SSD SAS. Cuatro NVMe para un nivel caliente junto con seis SSD SAS para niveles tibios o de capacidad. El conteo de diez bahías se adapta limpiamente a una disposición de tres niveles que el 8-Bay tiene que compromeler.
• Solo SAS/SATA. 10x SSD SAS o SATA de 2.5" para configuraciones de costo reducido donde la latencia NVMe no es la limitación; 10x 7.68 TB son 76.8 TB brutos, 61.44 TB utilizables en RAID 6.
• Nodos Ceph OSD. Diez OSD por 1U mediante paso directo con HBA355i. En clústeres de tamaño considerable, diez frente a ocho OSD por nodo reduce el número de nodos en alrededor de 20% para una capacidad total equivalente, lo que impacta directamente en el espacio de rack, las licencias y la velocidad de rebalanceo.

El arranque lo gestiona BOSS-S2: dos M.2 NVMe redundantes en RAID 1 por hardware, en una tarjeta dedicada, que mantiene el sistema operativo fuera de las bahías frontales para que las diez sigan disponibles para datos. Las configuraciones típicas son 2x 240 GB o 2x 480 GB de M.2 NVMe. Hay un kit opcional de 2x 2.5" traseras (compatible con NVMe) para repuestos en caliente o volúmenes de logs dedicados; agréguelo al cotizar.

Controladoras de almacenamiento

El R650 usa la familia PERC 11 y la HBA355i, y las configuraciones de alta densidad de bahías dependen más de la elección entre RAID por hardware y una capa definida por software:

• PERC H755 (SAS/SATA). SAS-3 de 12 Gbps, caché de escritura flash de 8 GB con respaldo, RAID 0/1/5/6/10/50/60 completo. Es el predeterminado de producción para arreglos SAS o SATA con RAID por hardware.
• PERC H755N (NVMe). RAID por hardware sobre NVMe Gen4 en RAID 0/1/5/6/10, para configuraciones NVMe de diez bahías que quieren paridad por hardware en lugar de una capa de software.
• PERC H355 y H345. RAID por hardware de nivel de entrada, solo RAID 0/1/10. Sin RAID 5 ni RAID 6; para RAID con paridad especifique la H755 o la H745. Confirmamos la controladora frente al nivel de RAID al momento de construir la configuración.
• HBA355i. SAS-3 y NVMe en paso directo, sin RAID. Es la conexión estándar para vSAN ESA, Ceph, ZFS y Storage Spaces Direct, que necesitan dispositivos sin procesar, y el encaje natural para un nodo de almacenamiento con diez OSD.
• RAID por software S150. VROC de Intel a nivel de chipset, adecuado para arranque o espejos ligeros; no es lo que cotizamos para un arreglo de datos de diez discos en producción.

Procesadores

Hasta dos procesadores Intel Xeon Scalable de 3.ª Generación (Ice Lake-SP, socket LGA-4189), la gama Ice Lake completa hasta 40 núcleos por socket, con TDP de 85W en Silver hasta 270W en Platinum. En un nodo de almacenamiento denso, el cómputo suele dimensionarse para alimentar el almacenamiento y no para llevarlo al máximo, así que las elecciones comunes tienden a la gama media:

• Xeon Silver 4316 (20C, 2.3 GHz, 150W). 40 núcleos y 80 hilos en doble socket; un predeterminado equilibrado para un nodo de almacenamiento que también ejecuta servicios co-ubicados.
• Xeon Gold 6326 (16C, 2.9 GHz, 185W). Mayor frecuencia por núcleo para servicios de datos limitados por licencias o sensibles a la latencia.
• Xeon Gold 6338 (32C, 2.0 GHz, 205W). 64 núcleos y 128 hilos para nodos convergentes que ejecutan cómputo de aplicación pesado junto con el rol de almacenamiento.
• Xeon Platinum 8380 (40C, 2.3 GHz, 270W). El techo, para nodos que realmente usan tanto la densidad de almacenamiento completa como el cómputo máximo.

Los CPU por encima de 165W de TDP requieren la configuración de disipador y ventiladores de alto rendimiento de Dell; incluimos el hardware térmico correcto en esas configuraciones y lo verificamos contra el CPU. Una configuración de un solo socket conecta solo la mitad de los canales de memoria y un presupuesto PCIe más estrecho, lo que pesa más en un nodo denso en almacenamiento que necesita ancho de banda; por eso conviene poblar ambos sockets salvo que la carga sea realmente liviana en cómputo.

Memoria

Hasta 32 ranuras DIMM DDR4: 16 por CPU, 8 canales por socket y 2 DIMM por canal. La topología de 8 canales es una ventaja real de ancho de banda para cargas intensivas en almacenamiento y caché.

• Límite de RDIMM: 2 TB con 32x RDIMM de 64 GB de doble rango.
• Límite de LRDIMM: 4 TB con 32x LRDIMM de 128 GB, bajo pedido.
• Optane PMem serie 200: hasta 8 TB combinados, para cargas de trabajo con nivel de memoria persistente.
• Configuraciones comunes: 256 GB, 512 GB, 768 GB, 1 TB, 2 TB. Los nodos vSAN ESA y Ceph suelen usar entre 256 GB y 512 GB según la huella de caché y deduplicación.

La velocidad es DDR4-3200 MT/s con 1 DIMM por canal y un CPU compatible con 3200; al poblar las 32 ranuras a 2 DPC, la velocidad puede bajar a 2933 MT/s según el modelo de CPU y el rango de los DIMM, así que para el máximo ancho de banda conviene poblar a 1 DPC con módulos de mayor densidad. Solo módulos ECC registrados (RDIMM, LRDIMM o PMem); no se admiten DIMM sin búfer.

Red y expansión PCIe

Hasta 3 ranuras PCIe Gen4, todas de perfil bajo y media longitud. En un nodo de almacenamiento de diez bahías el presupuesto PCIe es valioso, porque la conexión de red es lo que evita que un arreglo NVMe denso quede limitado por el cable. La red funciona a través de una ranura OCP NIC 3.0 en PCIe Gen4 x8, independiente de las tres ranuras de expansión. El cambio a OCP NIC 3.0 es el cambio generacional de la 15.ª generación; las Dell de 13.ª y 14.ª generación usaban la Network Daughter Card de rack. Conexiones comunes:

• 2x 25 GbE SFP28 (Mellanox ConnectX-5 o Intel E810) en OCP 3.0, la conexión de malla estándar.
• 2x 100 GbE QSFP28 (Mellanox ConnectX-6) en una ranura Gen4, la conexión adecuada para un nodo vSAN ESA o Ceph con diez NVMe, para que la red no sea el cuello de botella.
• 2x 10 GbE SFP+ (Intel X710) cuando el tráfico de almacenamiento es moderado.

Soporte de GPU

El R650 admite hasta tres GPU de ancho simple de 75W (NVIDIA T4, A2 o L4) con alimentación desde la ranura, pero una configuración NVMe de diez bahías suele gastar su presupuesto limitado de PCIe y térmico en almacenamiento y red, no en aceleradores. Cuando un nodo necesita almacenamiento local denso y una GPU ligera de inferencia, es viable una tarjeta de ancho simple; para varias GPU o cualquier acelerador de doble ancho o altura completa, el chasis 1U no tiene altura de ranura ni margen térmico suficiente, y la plataforma optimizada para GPU, el R750xa de 2U, es la adecuada.

Gestión: generación de iDRAC9

El R650 viene con iDRAC9, el controlador Dell de 15.ª generación, y las configuraciones aquí incluyen por defecto iDRAC9 Enterprise: consola virtual y redirección de medios, acceso completo a SNMP y a la API Redfish, integración con Lifecycle Controller y telemetría de salud por unidad NVMe Gen4, algo realmente útil en un nodo de diez discos donde la visibilidad del desgaste y la salud por dispositivo importa. iDRAC9 Datacenter está disponible bajo pedido. La plataforma incorpora Secured Component Verification mejorada, actualizaciones de BIOS firmadas, una raíz de confianza de silicio por hardware y TPM 2.0, con integración coherente con OpenManage Enterprise en toda la familia de 15.ª generación.

Energía y refrigeración

Dos fuentes de alimentación redundantes en 1+1. Una configuración completa de diez NVMe consume bastante más que una configuración SAS, así que dimensione la PSU según el conjunto de discos:

La refrigeración es de aire de frente a trasera, con kit de ventiladores estándar o de alto rendimiento según el TDP del CPU; el chasis 1U soporta los modelos Platinum de 270W con la configuración de alto rendimiento. No hay refrigeración líquida directa. ASHRAE A2 (10-35°C) está totalmente soportado; A3 y A4 tienen reducciones de CPU y NIC que verificamos con las tablas térmicas de Dell, y una configuración completa de diez NVMe trabaja en el extremo más cálido de la envolvente.

Especificaciones físicas y notas de plataforma

• Factor de forma. Rack 1U, profundidad de chasis de aproximadamente 558.9 mm, modelo regulatorio de Dell E69S. Montaje estándar de 19 pulgadas.
• Expansión PCIe. Hasta tres ranuras Gen4, perfil bajo y media longitud, según el modelo de riser y la población de sockets; una ranura OCP NIC 3.0 independiente.
• Disponibilidad de repuestos. Excelente. Producción actual de Dell con cobertura completa de piezas ProSupport para discos, PSU, risers, disipadores y ventiladores.
• Accesorios recomendados. El kit de rieles deslizantes R650/R660 A15 para montaje sin herramientas, y el kit de 2x 2.5" traseras para repuestos en caliente o volúmenes de logs dedicados. Un kit de disipador y ventiladores de alto rendimiento es obligatorio por encima de 165W y está incluido en esas configuraciones.
• Notas de plataforma. Los CPU no son de intercambio en caliente; la ranura OCP 3.0 de NIC no consume una ranura de expansión PCIe; una configuración completa de diez NVMe es la configuración de chasis con más probabilidad de tocar los límites térmicos y de PCIe, así que la elección de riser y PSU debe revisarse contra el plan de discos y NIC al cotizar.

Nuestra evaluación

Dónde destaca: El 10-Bay es el techo 1U de 15.ª generación para cómputo convergente con almacenamiento NVMe: vSAN ESA con la máxima capacidad por nodo en 1U (diez NVMe), nodos Ceph con cómputo de aplicación co-ubicado, nodos hiperconvergentes con Storage Spaces Direct, y hosts densos de aplicaciones o bases de datos con estratificación explícita caliente-tibia-capacidad en diez bahías.

Cuándo mirar otra opción: Para la mayoría de las cargas del R650, el 8-Bay es suficiente y más eficiente en costo, y se lo diremos. Si un solo socket cubre el cómputo, el R650xs 10-Bay 2.5" entrega la misma densidad de diez bahías en el nivel optimizado en costo. Si la carga necesita más de tres ranuras PCIe o más de diez bahías, el R750 de 2U es la plataforma mejor provista. La prima del 10-Bay frente al 8-Bay solo se justifica cuando las dos bahías adicionales cambian el diseño del clúster.

Conclusión: El 10-Bay se justifica cuando 25% más discos por nodo cambian de verdad la cantidad de nodos, el espacio de rack o la disposición de niveles. Si su dimensionamiento queda entre el 8-Bay y el R750 de 2U con 16 bahías, el 10-Bay suele ser el punto medio correcto, y lo cotizaremos junto a ambos para una comparación directa de densidad, presupuesto PCIe y costo total de propiedad.

Dónde encaja el R650 en 2026

El R650 es producción actual de Dell, no una plataforma en fin de vida, así que esto es una nota de posicionamiento. El R660 8-Bay 2.5" de 16.ª generación (Sapphire y Emerald Rapids, DDR5, PCIe Gen5, CXL) es el paso siguiente, y pesa en un nodo de almacenamiento específicamente cuando NVMe PCIe Gen5 o un ancho de banda de red mayor cambian el techo de rendimiento; para la mayoría de los despliegues de 15.ª generación, el R650 reacondicionado es la mejor economía. La contraparte de HPE en este nivel es el ProLiant DL360 Gen11.

Limitaciones honestas

• Diez NVMe Gen4 pueden saturar el presupuesto PCIe y de red de 1U antes de que los CPU estén ocupados; el límite de tres ranuras de expansión es la primera restricción en un nodo de almacenamiento denso.
• Poblar completamente las 32 ranuras DIMM a 2 DPC puede bajar la memoria a 2933 MT/s.
• Sin refrigeración líquida directa, y una configuración completa de diez NVMe con un CPU de TDP alto trabaja en el extremo cálido de la envolvente térmica 1U bajo carga sostenida.
• Plataforma DDR4 y PCIe Gen4; NVMe Gen5 y el ancho de banda de DDR5 llegan solo con el paso de 16.ª generación.
• Si la carga cabe cómodamente en ocho bahías, la prima del 10-Bay compra una densidad que el despliegue no usa.

Adecuación a la carga de trabajo

Dónde mirar en su lugar

• Densidad SFF estándar a menor costo. El R650 8-Bay 2.5" es la configuración principal del R650 y la opción correcta siempre que ocho bahías cubran la carga.
• Capacidad masiva LFF en 1U. El R650 4-Bay 3.5" cambia NVMe por discos grandes de 3.5" en roles de sucursal, respaldo y edge.
• Más ranuras y más almacenamiento en 2U. El R750 16-Bay 2.5" es la misma plataforma Ice Lake con hasta dieciséis bahías y un presupuesto PCIe de ocho ranuras.
