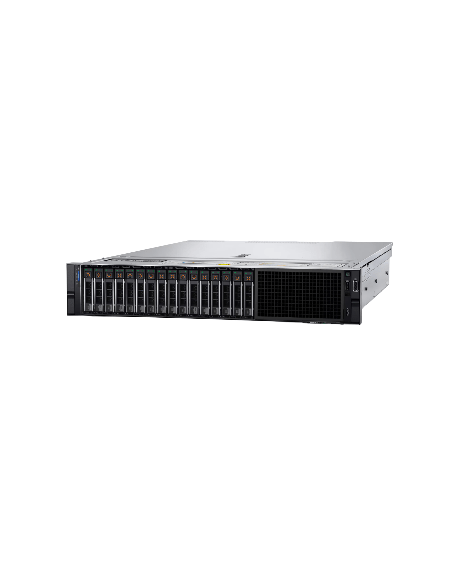

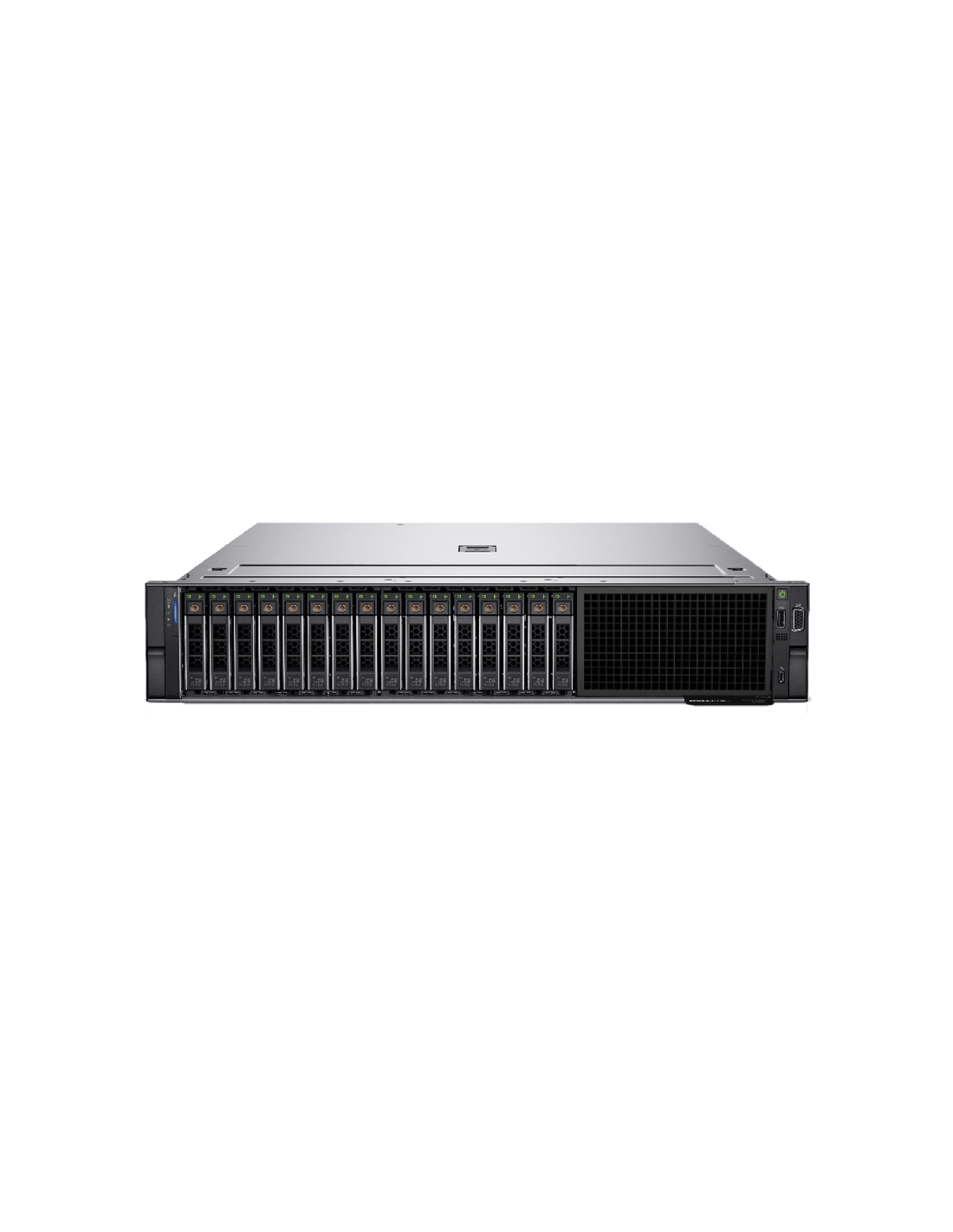

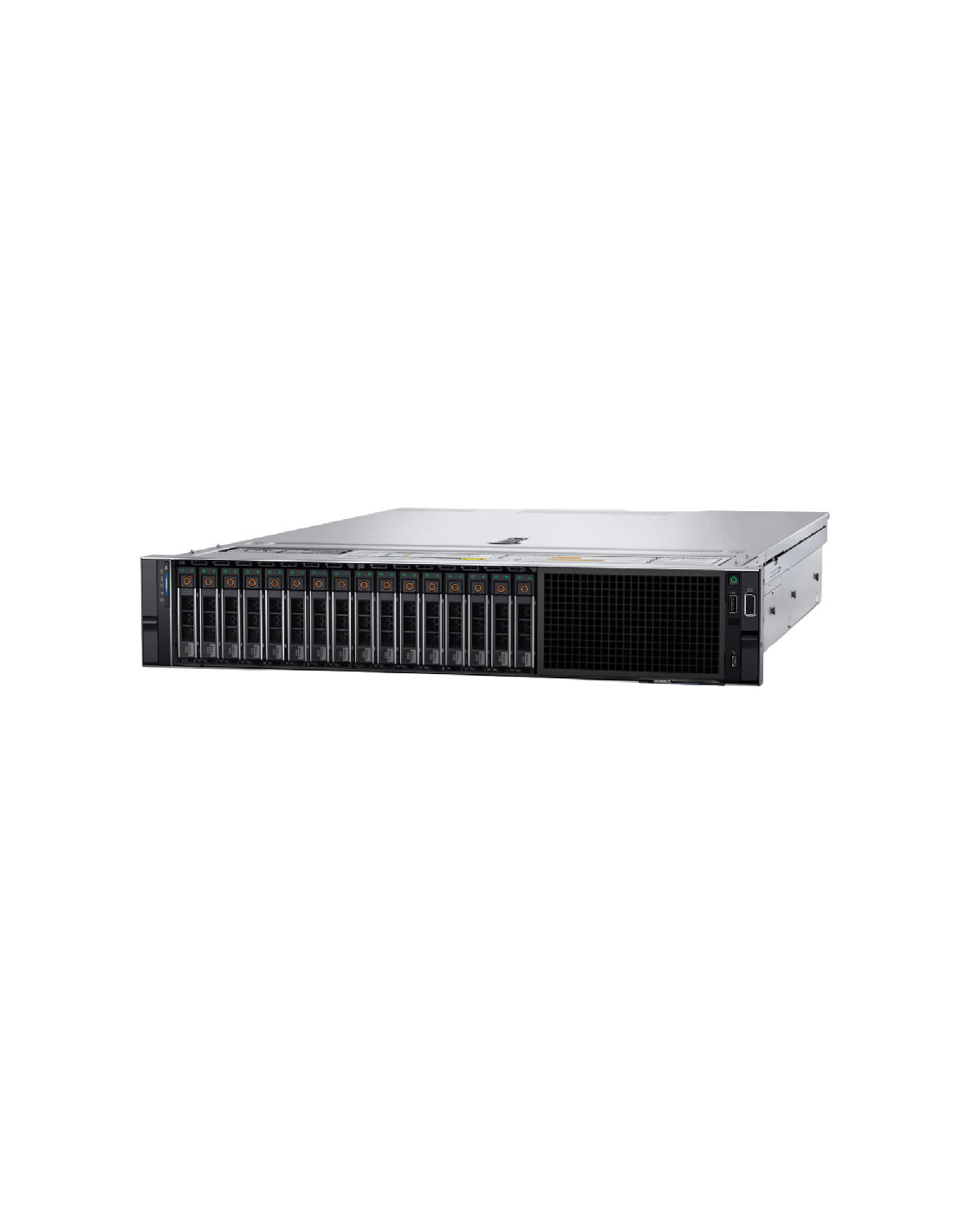

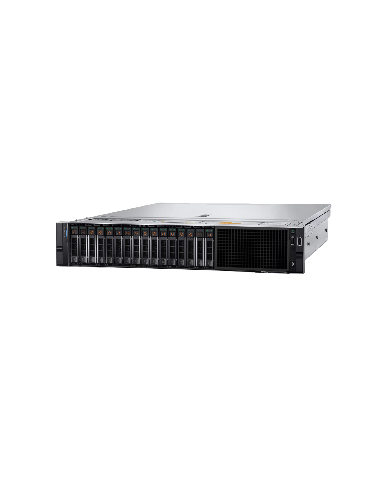

Dell PowerEdge R750xs 16-Bay 2.5" Drives [15th Gen]

El Dell PowerEdge R750xs 16-Bay 2.5" es la configuración de máxima densidad de unidades de factor de forma pequeño (SFF) de la plataforma 2U de 15.ª generación de Dell: dieciséis bahías de 2.5" de intercambio en caliente sobre el Universal Backplane, con soporte NVMe PCIe Gen4, construido sobre la arquitectura Ice Lake-SP, compatible con doble socket, pero ajustado para una economía de gama de valor. Para nodos vSAN ESA de un solo socket, clústeres de almacenamiento definido por software de escalamiento horizontal y cargas SFF de alta densidad que necesitan más de ocho bahías a precio de 2U de gama de valor, esta es la configuración del R750xs que conviene evaluar primero.

Como plataforma de 15.ª generación, el R750xs ya no se vende nuevo de fábrica por Dell, así que somos directos sobre la condición que cotizas. Ambas condiciones pasan por el mismo proceso de prueba de quemado e inspección.

Cuándo 16 bahías SFF es la densidad adecuada

La configuración de 16 bahías de 2.5" es la de alta densidad SFF de la línea R750xs: duplica la cantidad de bahías de la de 8 bahías de 2.5" y mantiene la misma envolvente de cómputo de gama de valor. Es el chasis al que conviene recurrir cuando la densidad de almacenamiento por nodo es la variable de diseño.

• El doble de bahías SFF. Dieciséis bahías frente a ocho de la configuración de 8 bahías de 2.5". Para cargas de densidad de almacenamiento en la plataforma R750xs, esta es la variante que importa.
• El NVMe del Universal Backplane escala con la cantidad de bahías. Hasta dieciséis unidades NVMe PCIe Gen4 por nodo en una configuración totalmente NVMe. La cantidad exacta de bahías con capacidad NVMe depende del SKU del backplane en el xs, así que especifica la configuración NVMe al cotizar y confirmaremos el backplane que la entrega.
• Densidad NVMe por nodo para vSAN ESA. Dieciséis unidades NVMe en un chasis 2U de gama de valor son un bloque de construcción vSAN ESA atractivo para clústeres donde el costo por nodo importa y la envolvente completa del R750 de gama alta excede lo que necesita la carga.
• Presupuesto de ranuras PCIe igual que en la de 8 bahías. Mismo presupuesto de 6 ranuras PCIe (cinco Gen4 y una Gen3). La densidad de almacenamiento se duplica; la expansión PCIe no, por lo que la distribución de ranuras es lo que hay que planificar a alta densidad.
• La envolvente de fuentes de poder sube a plena población. Dieciséis unidades activas, dos CPU Gold y 100 GbE empujan el xs a la categoría de fuentes de 1400 W como estándar, frente a los 800 W a 1100 W típicos de la de 8 bahías.

Almacenamiento: 16 bahías SFF con Universal Backplane

Dieciséis bahías de 2.5" de intercambio en caliente que admiten SAS, SATA o NVMe a través del Universal Backplane. Esta capacidad de NVMe en formato SFF es la razón por la que el chasis SFF, y no el LFF, es la plataforma de vSAN ESA y de almacenamiento definido por software en la línea R750xs. Configuraciones comunes de 16 bahías:

• vSAN ESA todo flash (16 NVMe): nodo ESA optimizado para un solo socket, con máxima densidad NVMe en el xs. Pass-through con HBA355i, se recomienda 100 GbE para ESA de alta densidad (25 GbE es aceptable en diseños de clúster más pequeños), se requiere vSphere 8.x ESA.
• vSAN OSA híbrido (SSD SAS más HDD): dos a cuatro unidades SSD SAS de caché más doce a catorce unidades de capacidad NL-SAS en grupos de discos OSA. Se admiten vSphere 7.x y 8.x.
• Almacenamiento de base de datos solo con SSD SAS: dieciséis SSD SAS en RAID 10 dan ocho unidades utilizables con máxima resistencia a escritura. Para SQL Server, Oracle y PostgreSQL, cuando lo que se requiere es capacidad SSD local y la economía de gama de valor tiene sentido.
• NVMe y SAS mixtos: algunos SKU del Universal Backplane particionan las bahías NVMe y SAS, lo que da un nivel NVMe caliente y un nivel SAS tibio en un mismo chasis.
• Nodos OSD de Ceph todo SSD: dieciséis SSD SAS como OSD de Ceph sobre HBA355i en pass-through, Bluestore, 128 a 256 GB de memoria.

Arranque: la tarjeta complementaria BOSS-S1 con dos SSD M.2 SATA en espejo mantiene el sistema operativo fuera de las bahías frontales, de modo que las dieciséis bahías frontales quedan disponibles para datos, y la redundancia de arranque no consume una bahía ni un canal de controladora. También están disponibles IDSDM y USB interno para el arranque del hipervisor.

Controladoras de almacenamiento

El R750xs usa la familia de controladoras PERC 11 de Dell. A dieciséis bahías, la decisión de controladora define la carga de trabajo, porque las rutas todo NVMe y definidas por software quieren pass-through, mientras que las rutas de RAID por hardware quieren una controladora con caché.

• HBA355i (pass-through): la opción correcta para vSAN ESA, Ceph, ZFS y cualquier stack definido por software que administre los discos directamente. Sin RAID; la capa de almacenamiento es dueña de las unidades. Es el valor predeterminado para los casos de uso ESA y SDS descritos arriba.
• PERC H755: la controladora de RAID por hardware para producción. Caché de 8 GB, con respaldo de batería, RAID 0/1/5/6/10/50/60 completo. Para arreglos de bases de datos solo con SSD SAS y pools SFF protegidos con RAID.
• PERC H745: RAID por hardware de uso general con RAID 5/6, donde la H755 es más de lo necesario.
• PERC H345: solo RAID 0/1/10. Una trampa frecuente en terreno es cotizar una H355 o H345 y esperar RAID con paridad; esas tarjetas no hacen RAID 5/6. Para RAID 5/6 se requiere la H755 o la H745.
• PERC S150 (RAID por software): basada en el chipset, solo para arranque o cargas ligeras. No cotizamos la S150 para almacenamiento de producción.
• Nota sobre NVMe: las bahías NVMe de conexión directa se conectan a los carriles PCIe de la CPU a través del backplane, no a través de una PERC; la HBA355i cubre las bahías SAS/SATA en configuraciones mixtas.

Procesadores

El R750xs usa Intel Xeon Scalable de 3.ª generación (Ice Lake-SP, 2021) en el socket LGA 4189, de hasta dos sockets. La plataforma xs optimizada en costo limita cada socket a 32 núcleos, frente al tope de 40 núcleos de los R650/R750 completos.

• Serie Silver 4300: la gama de valor, adecuada cuando el nodo es principalmente de almacenamiento y la CPU atiende sobre todo E/S.
• Serie Gold 5300 / 6300: el valor predeterminado de producción para nodos ESA, SDS y de bases de datos. Un Gold 6338 de 32 núcleos (o el 6338N optimizado para red) es el bin superior práctico en el xs; los núcleos y la frecuencia adicionales importan cuando la capa de almacenamiento ejecuta checksums, codificación de borrado o deduplicación.
• Un socket frente a doble socket: una configuración de un socket reduce a la mitad los canales de memoria y el presupuesto de carriles PCIe. Con dieciséis unidades, más una HBA, más 100 GbE, un solo socket se queda corto de carriles; la configuración de doble socket suele ser la correcta a esta densidad, incluso cuando la demanda por núcleo es modesta.

Las CPU de bin superior requieren el disipador de alto rendimiento. Pedir una CPU de TDP alto con el disipador estándar es un error de configuración común que hace que el procesador se estrangule térmicamente bajo carga sostenida.

Memoria

El R750xs tiene 16 ranuras DIMM DDR4, ocho canales por socket con un DIMM por canal. Esta es la diferencia de gama de valor frente a los R650/R750 completos, que tienen 32 ranuras con dos DIMM por canal.

• Tipo: solo RDIMM registrada con ECC. Sin LRDIMM ni Intel Optane Persistent Memory en el xs. Si una carga necesita densidad LRDIMM u Optane, esa es la señal para subir al R750 completo.
• Capacidad máxima: 1 TB con 16 x 64 GB RDIMM. Suficiente para la mayoría de los nodos ESA, SDS y SFF de alta densidad.
• Velocidad: DDR4-3200 con un DIMM por canal. La topología de 1 DPC significa que no hay una reducción de velocidad por dos DIMM por canal que planificar; la plataforma funciona a la velocidad nominal con la población completa.
• Guía de dimensionamiento: de 128 a 256 GB para nodos OSD de Ceph todo SSD; para vSAN ESA, sigue el dimensionamiento de RAM por nodo del clúster para el conjunto de trabajo y la sobrecarga de deduplicación/compresión.

Redes y expansión PCIe

Las redes en el R750xs usan la ranura OCP NIC 3.0, el cambio de la 15.ª generación respecto de la Network Daughter Card (rNDC) de rack de las generaciones 13.ª y 14.ª. El mezzanine OCP 3.0 no consume una ranura PCIe estándar.

• Opciones OCP NIC 3.0: doble 1 GbE, doble/cuádruple 10 GbE, doble 25 GbE y doble 100 GbE. Para un nodo ESA totalmente cargado, 100 GbE es la base correcta; 25 GbE sirve para diseños de clúster más pequeños y para las configuraciones OSA híbridas.
• Expansión PCIe: hasta 6 ranuras PCIe Gen4 (cinco Gen4 y una Gen3), según el riser. A dieciséis bahías, el presupuesto de ranuras es la restricción determinante: una HBA, una NIC de alta velocidad adicional y cualquier otra tarjeta compiten por las mismas seis ranuras, así que planifica la distribución en la etapa de diseño.

Soporte de GPU

La configuración de 16 bahías de 2.5" es un chasis de densidad de almacenamiento, y con la población completa el presupuesto de ranuras PCIe y de energía está comprometido con almacenamiento y redes, no con aceleradores. El xs de 2U puede alojar una sola GPU de perfil bajo y ancho simple cuando un nodo también ejecuta inferencia ligera, pero un nodo de almacenamiento de alta densidad rara vez tiene margen de ranuras o energía de sobra. Para cómputo con GPU, el R750 completo es la plataforma GPU de 2U (hasta dos o tres tarjetas de doble ancho); consulta el R750 16-Bay 2.5" de gama alta o una torre Dell para configuraciones orientadas a GPU.

Administración: iDRAC9

El R750xs viene con iDRAC9 (15.ª generación) en los niveles Express, Enterprise y Datacenter. Enterprise es el valor práctico predeterminado para un nodo ESA o SDS administrado fuera de banda: consola remota completa, medios virtuales y las alertas que necesita un nodo de almacenamiento en clúster.

• Línea base de seguridad: Silicon Root of Trust, Secure Boot, Secure Erase y modo System Lockdown, con opciones TPM 1.2/2.0.
• Lifecycle Controller: actualizaciones de firmware sin agente y aprovisionamiento bare-metal, con integración a OpenManage Enterprise para administrar el clúster como una flota.

Energía y refrigeración

A la población completa de dieciséis bahías, el xs está más cerca del techo de su envolvente de fuentes de poder que la de 8 bahías, así que dimensiona las fuentes según la cantidad de unidades activas, el TDP de la CPU y la velocidad de red, no según el consumo en reposo. Todas las fuentes son Platinum redundantes de intercambio en caliente.

La categoría de fuente de 600W generalmente queda corta para configuraciones completas de dieciséis bahías; reserva esa categoría para despliegues ligeros de 8 bahías. Se asume temperatura ambiente de centro de datos (hasta 35 °C / 95 °F estándar).

Especificaciones físicas y notas de plataforma

• Factor de forma: rack 2U, chasis de profundidad completa. Dieciséis unidades suman unas 5 a 8 libras sobre la de 8 bahías; se recomienda levantarlo entre dos personas para la instalación, y un brazo de organización de cables ayuda al acceso para servicio.
• Expansión PCIe: hasta 6 ranuras (cinco Gen4 y una Gen3), de altura completa y perfil bajo según el riser. El presupuesto de ranuras, no el chasis, es la restricción determinante a la densidad de dieciséis bahías.
• Disponibilidad de partes: la 15.ª generación está vigente; la disponibilidad de partes de clase Dell ProSupport es buena y el R750xs está muy dentro de su vida útil de servicio.
• Accesorios que recomendamos: el bisel LCD para la salud del equipo de un vistazo, y el kit de rieles deslizantes 2U B21 compartido por los R550/R750xs/R760 (consulta los rieles deslizantes B21 del R750xs). Un brazo de organización de cables vale la pena en un nodo de almacenamiento denso y muy cableado.
• Notas de plataforma: la cantidad de bahías con capacidad NVMe depende del SKU del backplane (especifícalo al cotizar); BOSS-S1 es una tarjeta PCIe complementaria en esta plataforma, no un módulo integrado; el hot-plug de CPU no es compatible.

Nuestra evaluación

Dónde destaca: nodos de clúster vSAN ESA de un solo socket con dieciséis NVMe por nodo, escalamiento horizontal de almacenamiento definido por software (Ceph, GlusterFS, SDS comercial), hosts VDI con grandes pools de SSD locales y servidores de aplicaciones de alta densidad donde la capacidad SSD local es la variable de diseño. Para clústeres ESA medianos de unos seis a veinticuatro nodos donde el costo por nodo es una métrica relevante, esta es la configuración que conviene cotizar primero.

Dónde mirar en cambio: si ocho bahías bastan, la configuración R750xs 8-Bay 2.5", de menor costo, cubre la mayoría de los despliegues. Para un nodo de ocho bahías dedicado a NVMe, la R750xs 8-Bay NVMe es la opción enfocada. Para discos de capacidad LFF, los chasis R750xs 8-Bay 3.5" o 12-Bay 3.5" son los adecuados. Si el requerimiento es realmente más cómputo, memoria o PCIe (32 ranuras DIMM, Optane, Platinum de 40 núcleos), la plataforma es la R750 16-Bay 2.5" o la R750 24-Bay 2.5".

En resumen: esta es la plataforma de gama de valor 2U de 15.ª generación para almacenamiento SFF de alta densidad. La de 8 bahías cubre la mayoría de los despliegues del R750xs; la de 16 bahías se justifica cuando la densidad de almacenamiento por nodo es la variable de diseño, y es el mejor encaje dentro de la gama de valor para vSAN ESA de un solo socket y SDS de escalamiento horizontal. La de 16 bahías es más ancha, no más potente; si el requerimiento es fundamentalmente más cómputo o memoria, esa es la plataforma insignia R750, no un xs más ancho. El cliente típico es un equipo de TI que construye un clúster ESA o SDS con control de costos de seis a veinticuatro nodos.

Limitaciones honestas

• Envolvente de gama de valor. 16 ranuras DIMM, máximo 1 TB de RDIMM, tope de CPU de 32 núcleos, sin PMem Optane, BOSS-S1 como tarjeta complementaria, 6 ranuras PCIe (cinco Gen4 y una Gen3). Si alguna de estas es una restricción firme, la plataforma es el R750 completo.
• El presupuesto de ranuras PCIe es la restricción determinante a alta densidad. Dieciséis unidades NVMe, más una HBA dedicada, más 100 GbE, más cualquier tarjeta opcional, presionan la envolvente de seis ranuras. Planifica la distribución PCIe en la etapa de diseño.
• ESA totalmente cargado con dieciséis NVMe requiere 100 GbE. 25 GbE queda corto para un nodo ESA totalmente poblado a esta densidad.
• El rendimiento NVMe agregado está limitado por la plataforma, no por el chasis. El presupuesto de carriles PCIe optimizado para un solo socket en el xs significa que dieciséis unidades bajo máxima concurrencia pueden tocar límites de carriles a nivel de plataforma. Para NVMe sostenido de máximo rendimiento, el mayor presupuesto PCIe del R750 de gama alta es la opción correcta.
• Mayor peso con población completa que la de 8 bahías. Dieciséis unidades suman unas 5 a 8 libras; se recomienda levantarlo entre dos personas.
• Envolvente de fuentes más ajustada que la de gama alta. El xs llega a unos 1400 W, frente a hasta 2400 W en el R750 completo. Para cualquier combinación de GPU más almacenamiento de alta densidad, el techo de las fuentes puede ser la restricción de diseño.

Encaje por carga de trabajo

Dónde mirar en cambio

• ¿No necesitas dieciséis bahías? La R750xs 8-Bay 2.5" es la configuración principal de menor costo.
• ¿Necesitas un chasis de ocho bahías dedicado a NVMe? La R750xs 8-Bay NVMe.
• ¿Necesitas discos de capacidad LFF? La R750xs 8-Bay 3.5" o 12-Bay 3.5".
• ¿Necesitas 32 ranuras DIMM, Optane o Platinum de 40 núcleos? La R750 16-Bay 2.5" de gama alta.
• ¿Necesitas densidad NVMe de 24 bahías? La R750 24-Bay 2.5" (territorio de gama alta).
• ¿14.ª generación a menor costo? La R740 16-Bay 2.5" (Cascade Lake, PCIe Gen3, sin Universal Backplane ni ruta ESA) es válida cuando el rendimiento de almacenamiento de clase 14.ª generación es aceptable.
• Contraparte de otro fabricante: el HPE ProLiant DL380 Gen11 es el análogo 2U más cercano de HPE. Actualmente no tenemos una página configurada del DL380 Gen11 SFF en stock; pregúntanos y te asesoramos.
