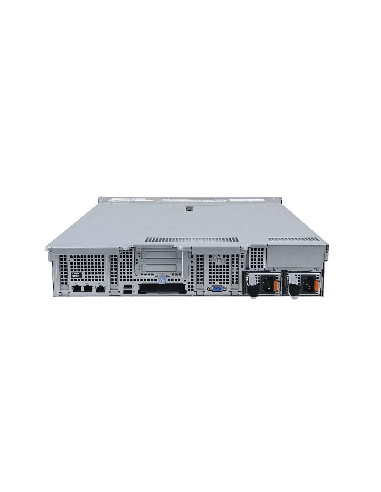

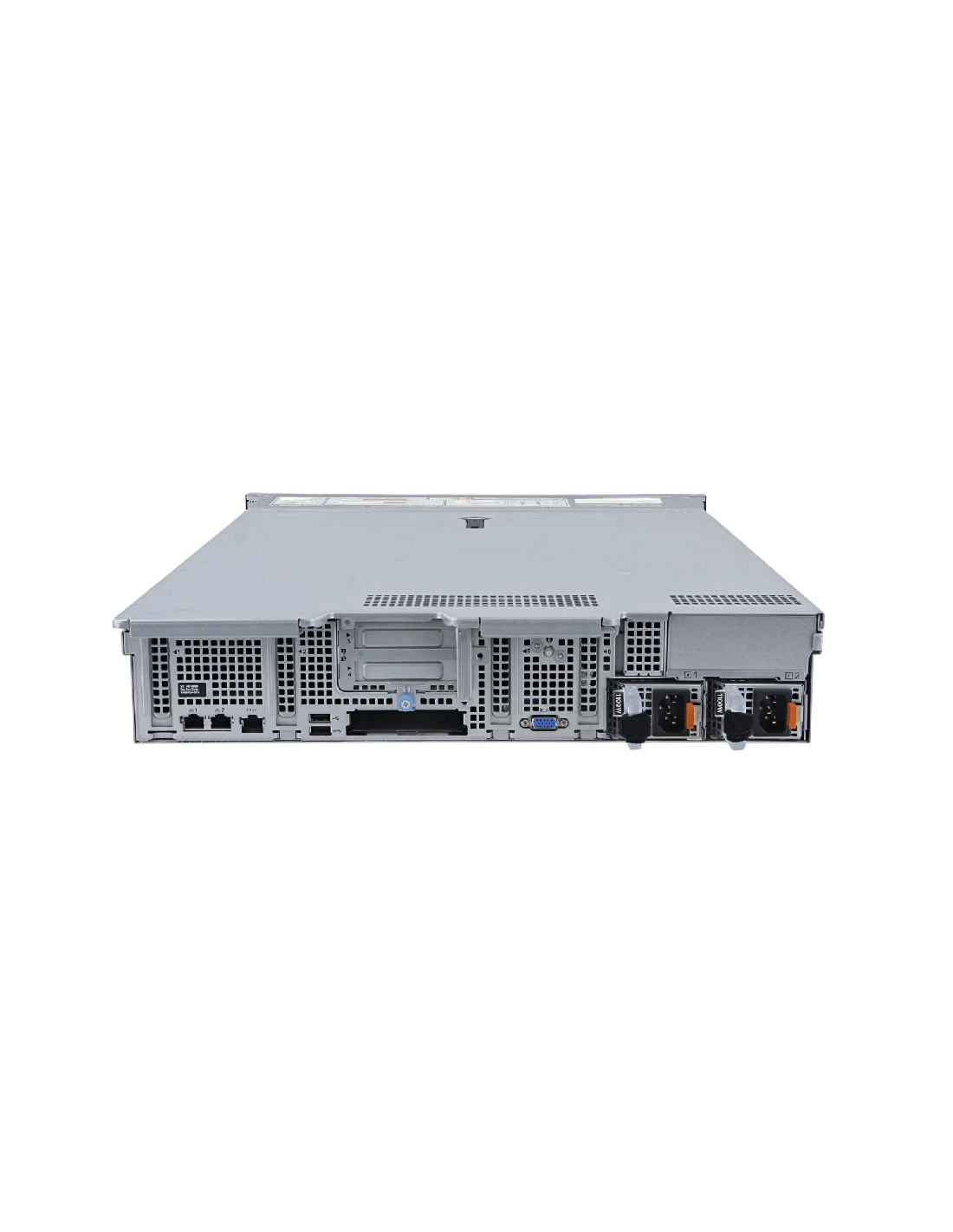

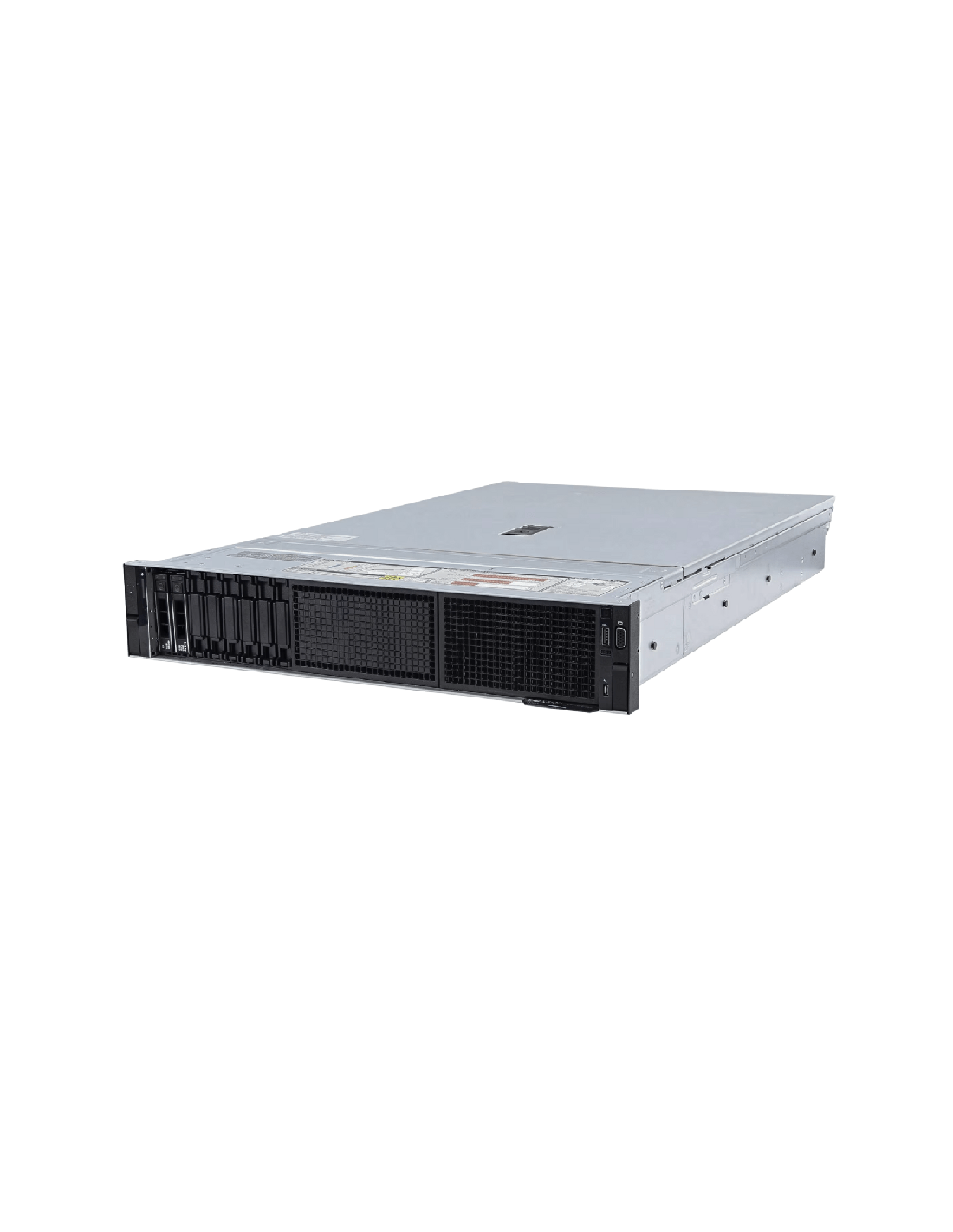

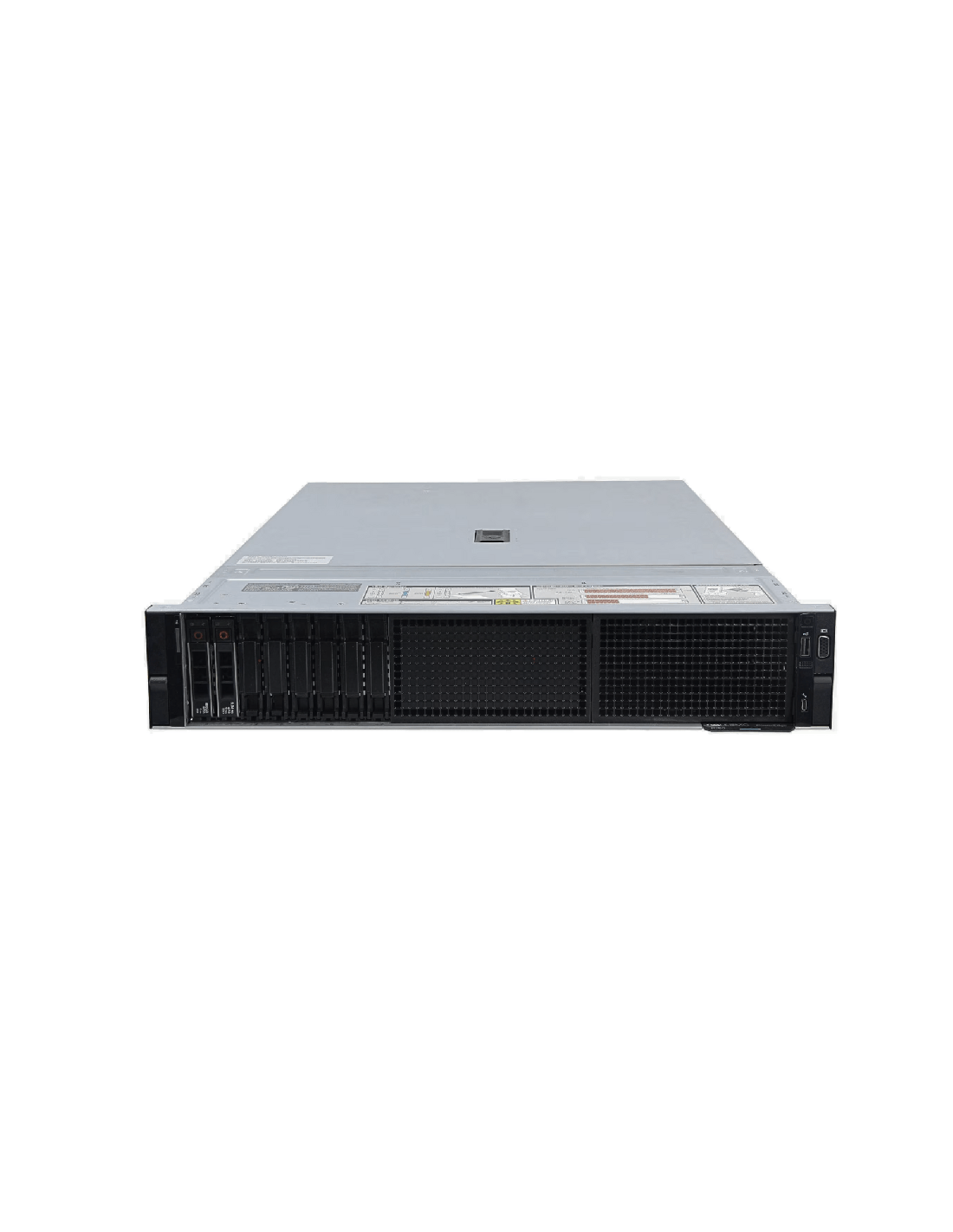

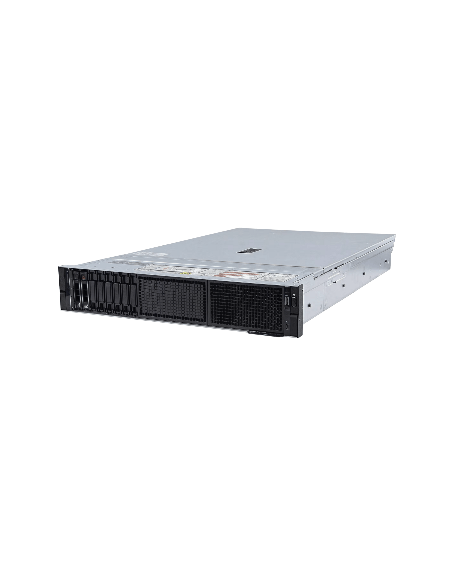

Dell PowerEdge R750xs 8-Bay NVMe Drives [15th Gen]

El Dell PowerEdge R750xs 8-Bay NVMe es la configuración especializada de todo flash de la plataforma 2U de 15.ª generación de Dell: ocho bahías frontales de 2.5" que funcionan como NVMe PCIe Gen4 nativo a través del Universal Backplane en modo NVMe, cada bahía con ancho de banda Gen4, sobre la arquitectura Ice Lake-SP de doble socket con 16 ranuras DIMM. Este es el R750xs al que conviene recurrir cuando el rendimiento del almacenamiento NVMe es el principal criterio de diseño: nodos de un solo socket para vSAN ESA, nodos objetivo NVMe-oF, almacenamiento NVMe distribuido con economía de escalamiento horizontal y plataformas de bases de datos donde una latencia de almacenamiento inferior a 100 microsegundos es el requisito, a precio de 2U de gama de valor.

Como plataforma de 15.ª generación, el R750xs ya no lo vende Dell como equipo nuevo de fábrica, por lo que somos directos sobre la condición que está cotizando. Ambas condiciones pasan por el mismo proceso de quemado e inspección.

Cuándo conviene todo NVMe

Esta variante es el mismo chasis R750xs de 8 bahías de 2.5", con el Universal Backplane configurado explícitamente para operar solo con NVMe en lugar de la flexibilidad de protocolo mixto del modelo SAS/SATA. Se adquiere cuando el comprador ha decidido desde el principio que el nivel de almacenamiento es NVMe.

• Cada bahía configurada como NVMe PCIe Gen4. El hardware es el mismo Universal Backplane; la diferencia está en la configuración de fábrica. Las 8 bahías de 2.5" normalmente salen configuradas para SAS/SATA, con flexibilidad de protocolo mixto; esta variante sale como todo NVMe.
• Listo para vSAN ESA desde el primer momento. ESA requiere todo NVMe; esta configuración sale lista para ESA sin necesidad de conversión de protocolo.
• Preconfigurado para paso directo de NVMe. La HBA355i es la controladora estándar, y las unidades NVMe se presentan directamente al sistema operativo sin controladora RAID en la ruta de datos.
• La suposición de red es más exigente. Ocho unidades NVMe Gen4 generan un caudal que 10 GbE no puede aprovechar. 25 GbE es la base mínima; 100 GbE para NVMe-oF o para ESA con alta concurrencia.

Almacenamiento: 8 bahías NVMe PCIe Gen4 nativas

Ocho SSD NVMe U.2 en el Universal Backplane en modo NVMe, cada bahía con ancho de banda PCIe Gen4 (más de 7 GB/s de lectura secuencial por unidad). La lectura secuencial agregada con todas las bahías ocupadas es de más de 56 GB/s teóricos, limitada en la práctica por la disposición del bus PCIe, el techo de la red y la concurrencia de las aplicaciones.

Selección de unidades NVMe

• NVMe de uso mixto (1-3 DWPD): para el nivel de escritura de vSAN ESA, bases de datos de escritura intensiva, objetivos NVMe-oF y bluestore de Ceph. No use unidades de lectura intensiva en cargas con mucha escritura; el desajuste de resistencia provoca desgaste prematuro y fallas inesperadas.
• NVMe de lectura intensiva (0.1-1 DWPD): para el nivel de capacidad de ESA, bases de datos de lectura dominante, almacenamiento distribuido de objetos y aplicaciones de carga principalmente de lectura. Menor costo por TB con rendimiento de lectura equivalente.
• Selección de capacidad: las unidades U.2 NVMe de 1.6 TB, 3.2 TB, 6.4 TB y 7.68 TB son todas compatibles, y la de 15.36 TB está calificada en la mayoría de las generaciones. Ajuste la capacidad a la densidad de IOPS: 8 x 1.6 TB dan 12.8 TB con más IOPS por unidad; 8 x 7.68 TB dan 61 TB con menor densidad de IOPS.

Cada unidad NVMe que despachamos se evalúa por su resistencia restante mediante SMART antes del envío. Las unidades con consumo de resistencia significativo se informan y se tarifan en consecuencia.

Arquitecturas de almacenamiento habituales

• vSAN ESA: ocho unidades NVMe Gen4 en un pool de almacenamiento ESA unificado por nodo, HBA355i en paso directo, requiere vSphere 8.x, 25 GbE como mínimo y 100 GbE recomendado.
• Objetivo NVMe-oF: ocho unidades NVMe Gen4 servidas a los hosts clientes sobre una malla RoCE o TCP, con 100 GbE o InfiniBand para la malla.
• Nodo OSD de Ceph todo NVMe: ocho OSD NVMe Gen4 por nodo, Bluestore sobre HBA355i en paso directo, 128 a 256 GB de memoria.
• Nivel de base de datos de conexión directa: ocho unidades NVMe presentadas a SQL Server, Oracle o PostgreSQL con RAID por software mediante mdadm o Storage Spaces, para latencias inferiores a 100 microsegundos en registros de transacciones y tablespaces activos.

Arranque: la tarjeta complementaria BOSS-S1, con dos M.2 SATA SSD en espejo, mantiene el sistema operativo fuera de las bahías frontales, de modo que las ocho bahías NVMe quedan disponibles para datos. También hay IDSDM y USB interno para el arranque del hipervisor.

Controladoras de almacenamiento

En un nodo todo NVMe la historia de las controladoras es deliberadamente simple: las unidades se comunican directamente con los carriles PCIe de la CPU, y la redundancia del almacenamiento vive en el software.

• HBA355i (paso directo): la controladora estándar en esta variante y la elección correcta para vSAN ESA, Ceph, ZFS y cualquier pila NVMe definida por software. Sin RAID; la capa de almacenamiento administra las unidades.
• Conexión NVMe directa: las bahías NVMe U.2 se conectan a los carriles PCIe de la CPU a través del backplane, no mediante una PERC, y esto es lo que entrega el perfil de latencia Gen4.
• El RAID NVMe por hardware rara vez es la opción correcta. La redundancia definida por software (vSAN, Ceph, ZFS, mdadm) generalmente supera a una controladora RAID NVMe por hardware en esta clase de cargas. Cotizamos RAID por hardware PERC 11 (H755 / H745) solo cuando el cliente necesita específicamente RAID SAS/SATA junto con NVMe, lo cual no corresponde al caso de uso todo NVMe.

Procesadores

El R750xs usa Intel Xeon Scalable de 3.ª generación (Ice Lake-SP, 2021) en socket LGA 4189, de hasta dos sockets. La plataforma xs optimizada en costo limita cada socket a 32 núcleos, frente al tope de 40 núcleos de los R650/R750 completos.

• Serie Silver 4300: la gama de valor, adecuada para nodos NVMe de lectura dominante donde la CPU atiende sobre todo E/S.
• Serie Gold 5300 / 6300: la opción de producción por defecto para nodos ESA, NVMe-oF y bases de datos. Un Gold 6338 de 32 núcleos (o el 6338N optimizado para red) es el tope práctico en la xs; los núcleos importan cuando la capa de almacenamiento ejecuta codificación de borrado, verificación de sumas o compresión en la ruta de datos.
• Un socket frente a doble socket: un solo socket cubre la mayoría de los nodos NVMe de bases de datos y de borde de tamaño medio. Pase a doble socket cuando el nodo necesite las 16 ranuras DIMM completas y los carriles PCIe adicionales para 100 GbE más una HBA dedicada.

Las CPU de gama alta requieren el disipador de alto rendimiento. Pedir una CPU de TDP alto con el disipador estándar es un error de configuración frecuente que hace que la pieza reduzca su velocidad térmicamente bajo carga sostenida.

Memoria

El R750xs tiene 16 ranuras DIMM DDR4, con ocho canales por socket y un DIMM por canal. Esta es la diferencia clave de la gama de valor frente a los R650/R750 completos, que tienen 32 ranuras con dos DIMM por canal.

• Tipo: solo RDIMM ECC registrada. Sin LRDIMM ni Intel Optane Persistent Memory en la xs. Si una carga necesita la densidad de LRDIMM u Optane, esa es la señal para pasar al R750 completo.
• Capacidad máxima: 1 TB con 16 x 64 GB RDIMM. Suficiente para la mayoría de los nodos ESA, NVMe-oF y de bases de datos NVMe.
• Velocidad: DDR4-3200 con un DIMM por canal. La topología de 1 DPC significa que no hay una reducción de velocidad por dos DIMM por canal que planificar; la plataforma funciona a la velocidad nominal cuando está completamente poblada.
• Orientación de dimensionamiento: de 128 a 256 GB para nodos OSD de Ceph todo NVMe; para vSAN ESA, siga el dimensionamiento de RAM por nodo del clúster para el conjunto de trabajo más la sobrecarga de deduplicación y compresión.

Red y expansión PCIe

En un nodo todo NVMe la red es el techo de rendimiento del almacenamiento en la mayoría de las implementaciones, por lo que la elección de la NIC es una decisión de primer orden. La red usa la ranura OCP NIC 3.0, que es el cambio de las plataformas de 15.ª generación frente a la Network Daughter Card de rack (rNDC) de la 13.ª y 14.ª generación, y no consume una ranura PCIe estándar.

• 25 GbE de doble puerto SFP28 (OCP 3.0): la recomendación mínima, aceptable para clústeres ESA con tráfico este-oeste moderado y demanda modesta desde los clientes.
• 100 GbE de doble puerto QSFP28: el estándar para objetivos NVMe-oF y para ESA de alta concurrencia, y la respuesta correcta donde importan a la vez la latencia NVMe y el caudal agregado.
• 200 GbE de doble puerto (cuando esté calificado): configuraciones especializadas para los objetivos de almacenamiento NVMe-oF o HPC más exigentes.
• Expansión PCIe: hasta 6 ranuras PCIe Gen4 (cinco Gen4 más una Gen3), según el riser. En un nodo NVMe las ranuras suelen llevar la NIC de alta velocidad y la HBA, dejando espacio para una tarjeta de malla en la configuración de doble socket.

Soporte de GPU

El 8-Bay NVMe es un chasis orientado al rendimiento de almacenamiento, no una plataforma GPU; el presupuesto de PCIe y de energía aquí está destinado a NVMe y a redes de alta velocidad. La xs de 2U puede alojar un único acelerador de perfil bajo y ancho sencillo cuando un nodo también ejecuta inferencia liviana junto con el almacenamiento, pero eso es un caso límite. Para cómputo con GPU, el R750 completo es la plataforma GPU de 2U (hasta dos o tres tarjetas de doble ancho); vea la línea insignia R750 de 24 bahías de 2.5" o una torre Dell para configuraciones orientadas a GPU.

Gestión: iDRAC9

El R750xs viene con iDRAC9 (15.ª generación) en los niveles Express, Enterprise y Datacenter. Enterprise es la opción práctica por defecto para un nodo de almacenamiento NVMe en clúster: consola remota completa, medios virtuales y las alertas que necesita un nodo sin pantalla.

• Línea base de seguridad: Silicon Root of Trust, Secure Boot, Secure Erase y modo System Lockdown, con opciones TPM 1.2/2.0.
• Lifecycle Controller: actualizaciones de firmware sin agente y aprovisionamiento bare-metal, con integración a OpenManage Enterprise para administrar el clúster como una flota.

Energía y refrigeración

Las configuraciones NVMe consumen menos energía que las equivalentes con discos giratorios, por lo que los niveles de 800 W y 1100 W cubren la mayoría de los despliegues NVMe del R750xs. Todas las PSU son Platinum redundantes de intercambio en caliente.

El perfil NVMe de menor consumo no es motivo para eliminar la redundancia de PSU; las PSU Platinum redundantes son el estándar de producción. Se asume la temperatura ambiente del centro de datos (hasta 35 °C / 95 °F estándar).

Especificaciones físicas y notas de plataforma

• Factor de forma: rack de 2U, chasis de profundidad completa. Una configuración todo NVMe pesa menos que un chasis de discos giratorios; se aplica la manipulación estándar de rack, y un brazo de organización de cables ayuda en el nodo cableado y con red de alta velocidad.
• Expansión PCIe: hasta 6 ranuras (cinco Gen4 más una Gen3), de altura completa o perfil bajo según el riser. En el nodo NVMe las ranuras llevan la NIC y la HBA.
• Disponibilidad de repuestos: la 15.ª generación está vigente; la disponibilidad de repuestos de clase Dell ProSupport es buena y el R750xs está muy dentro de su vida útil de servicio.
• Accesorios que recomendamos: el bisel LCD para ver el estado de un vistazo, y el kit de rieles deslizantes 2U B21 compartido entre R550/R750xs/R760 (vea los rieles deslizantes B21 del R750xs). Un brazo de organización de cables vale la pena en un nodo de 100 GbE.
• Notas de plataforma: las bahías NVMe se conectan a los carriles PCIe de la CPU a través del backplane (sin PERC en la ruta de datos NVMe); BOSS-S1 es una tarjeta PCIe complementaria en esta plataforma, no un módulo integrado; el hot-plug de CPU no es compatible.

Nuestra evaluación

Donde destaca: nodos vSAN ESA de un solo socket con ocho NVMe Gen4, nodos objetivo NVMe-oF, almacenamiento NVMe distribuido (Ceph, MinIO) con economía de escalamiento horizontal, nodos de bases de datos con NVMe local y workers de Kubernetes que necesitan persistencia NVMe local con latencia inferior a 100 microsegundos. El caso principal es ESA con ocho NVMe por nodo de un solo socket, donde la economía de la gama de valor entrega ahorros reales por nodo frente al buque insignia R750 manteniendo la capacidad ESA completa.

Dónde mirar en cambio: para más densidad NVMe por nodo, el R750xs de 16 bahías de 2.5" o el R750 de 24 bahías de 2.5". Para flexibilidad de protocolo mixto SAS/SATA, el R750xs de 8 bahías de 2.5". Para unidades de capacidad LFF, el R750xs de 8 bahías de 3.5". Para una huella de 1U, el R650xs de 8 bahías de 2.5". Para NVMe de costo prioritario donde el ancho de banda Gen3 es aceptable, el R640 NVMe de 10 bahías de 14.ª generación.

En resumen: esta es la plataforma 2U de gama de valor todo NVMe de 15.ª generación para implementaciones de escalamiento horizontal y ESA donde el costo por nodo importa y ocho NVMe por nodo es la densidad correcta. El cliente típico es un equipo de TI que construye un clúster ESA, NVMe-oF o de almacenamiento distribuido con control de costos, y que elige ocho unidades de alto rendimiento por nodo en lugar de un buque insignia más denso y costoso. Cuando el requisito es fundamentalmente más densidad o más cómputo, eso corresponde a la xs de 16 bahías, al buque insignia R750 o al R760xs de 16.ª generación, no a un chasis de ocho bahías reconfigurado.

Limitaciones honestas

• Envolvente de gama de valor. 16 ranuras DIMM, máximo de 1 TB en RDIMM, tope de CPU de 32 núcleos, sin PMem Optane, BOSS-S1 como tarjeta complementaria, 6 ranuras PCIe (cinco Gen4 más una Gen3). Si alguna de estas es una restricción firme, la plataforma es el R750 completo.
• El techo de rendimiento del almacenamiento es la red. Ocho unidades NVMe Gen4 pueden saturar 25 GbE; para NVMe-oF o despliegues de caudal agregado, planifique 100 GbE desde el inicio.
• La resistencia de las unidades NVMe es una decisión de compra real. Las unidades de uso mixto (1-3 DWPD) y de lectura intensiva (0.1-1 DWPD) difieren mucho en costo y vida útil. Ajuste la resistencia a la carga de trabajo en lugar de sobrecomprar o subcomprar.
• El monitoreo del desgaste NVMe es una preocupación operativa. Los datos SMART deben vigilarse; las unidades NVMe pueden fallar sin los patrones de advertencia clásicos de las SSD SAS. Planifique el reemplazo según el consumo de resistencia, no según la antigüedad del chasis.
• Ocho bahías es el techo de densidad en esta variante. Si el diseño necesita dieciséis o veinticuatro NVMe por nodo, este no es el chasis adecuado; vaya a un chasis más ancho, como el 16 bahías xs o el R750 de 24 bahías.
• El caudal NVMe agregado está limitado por la plataforma. El presupuesto de carriles PCIe de la xs, optimizada para un solo socket, puede limitar el NVMe sostenido de máximo caudal bajo alta concurrencia; el mayor presupuesto PCIe del buque insignia R750 es la opción correcta ahí.

Ajuste a la carga de trabajo

Dónde mirar en cambio

• ¿Necesita flexibilidad SAS/SATA? El R750xs de 8 bahías de 2.5" ejecuta el Universal Backplane en modo de protocolo mixto.
• ¿Necesita 16 NVMe por nodo? El R750xs de 16 bahías de 2.5" (más densidad en la misma plataforma).
• ¿Necesita 24 NVMe por nodo? El R750 de 24 bahías de 2.5" (territorio de buque insignia).
• ¿Necesita unidades de capacidad LFF? El R750xs de 8 bahías de 3.5" (nivel de capacidad NL-SAS para NAS y Ceph).
• ¿Necesita una plataforma 1U? El R650xs de 8 bahías de 2.5" (1U de gama de valor).
• ¿NVMe de 14.ª generación a menor costo? El R640 NVMe de 10 bahías (Cascade Lake, NVMe PCIe Gen3).
• Contraparte de otro fabricante: el HPE ProLiant DL380 Gen11 es el análogo 2U de HPE más cercano. Actualmente no tenemos una página configurada de DL380 Gen11 NVMe; consúltenos y le asesoramos.

¿Listo para configurar?

Las configuraciones NVMe se benefician de una conversación previa sobre la resistencia de las unidades, el dimensionamiento de la red, la arquitectura de vSAN / NVMe-oF / Ceph, la memoria para la pila de almacenamiento definida por software y la asignación de carriles PCIe.
