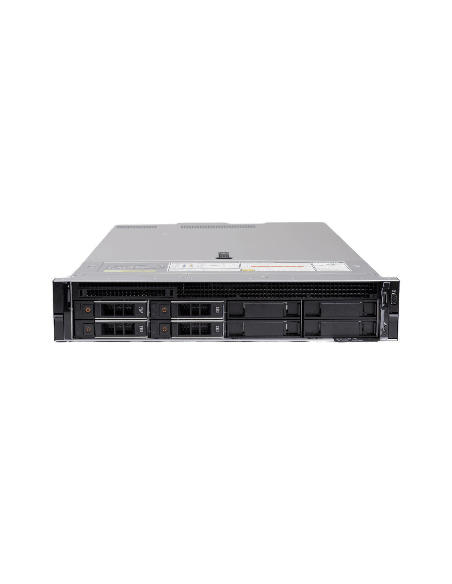

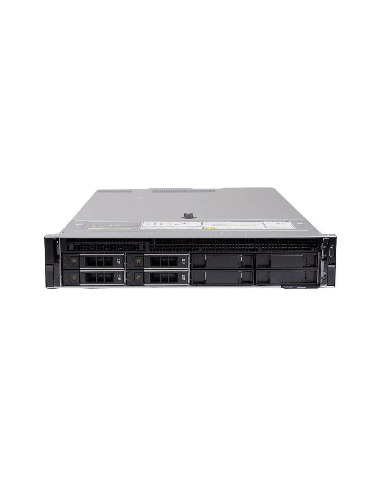

Dell PowerEdge R750xs 8-Bay 3.5" Drives [15th Gen]

El Dell PowerEdge R750xs 8-Bay 3.5" Hot-Swap es la configuración LFF de capacidad de la plataforma 2U de costo optimizado de 15.ª generación de Dell: ocho bahías hot-swap de formato grande para unidades NL-SAS o SATA de alta capacidad, sobre la arquitectura Ice Lake del R750xs, capaz de doble socket. Hasta 160 TB brutos con 8 x 20 TB NL-SAS, con la vigencia de plataforma de 15.ª generación a la economía de gama de valor de 2U. Esta es la configuración del R750xs para cargas de capacidad de menor escala: NAS de sucursal, destinos de respaldo modestos, servidores de archivos departamentales y nodos de capacidad Ceph de entrada, donde el R750xs LFF de 12 bahías ofrece más capacidad de la que el despliegue necesita.

Esta página cubre lo que cambia en el chasis LFF de 8 bahías. El detalle compartido de la plataforma (la arquitectura Ice Lake capaz de doble socket, 16 ranuras DIMM, expansión PCIe Gen4 y la comparación de envolvente R750xs versus R750) está documentado en la página canónica del R750xs 8-Bay 2.5".

Cuándo 8 bahías LFF es el nivel de capacidad adecuado

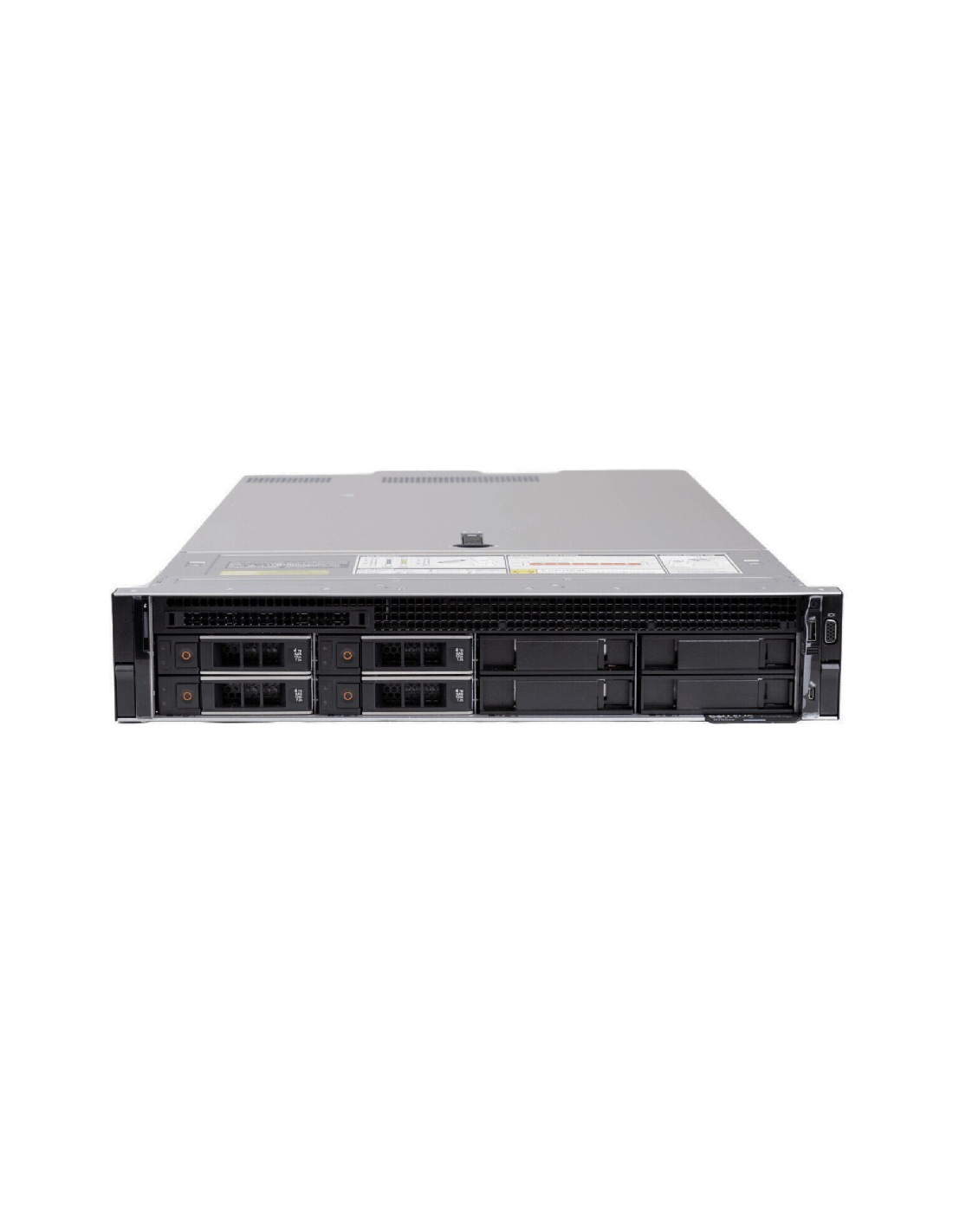

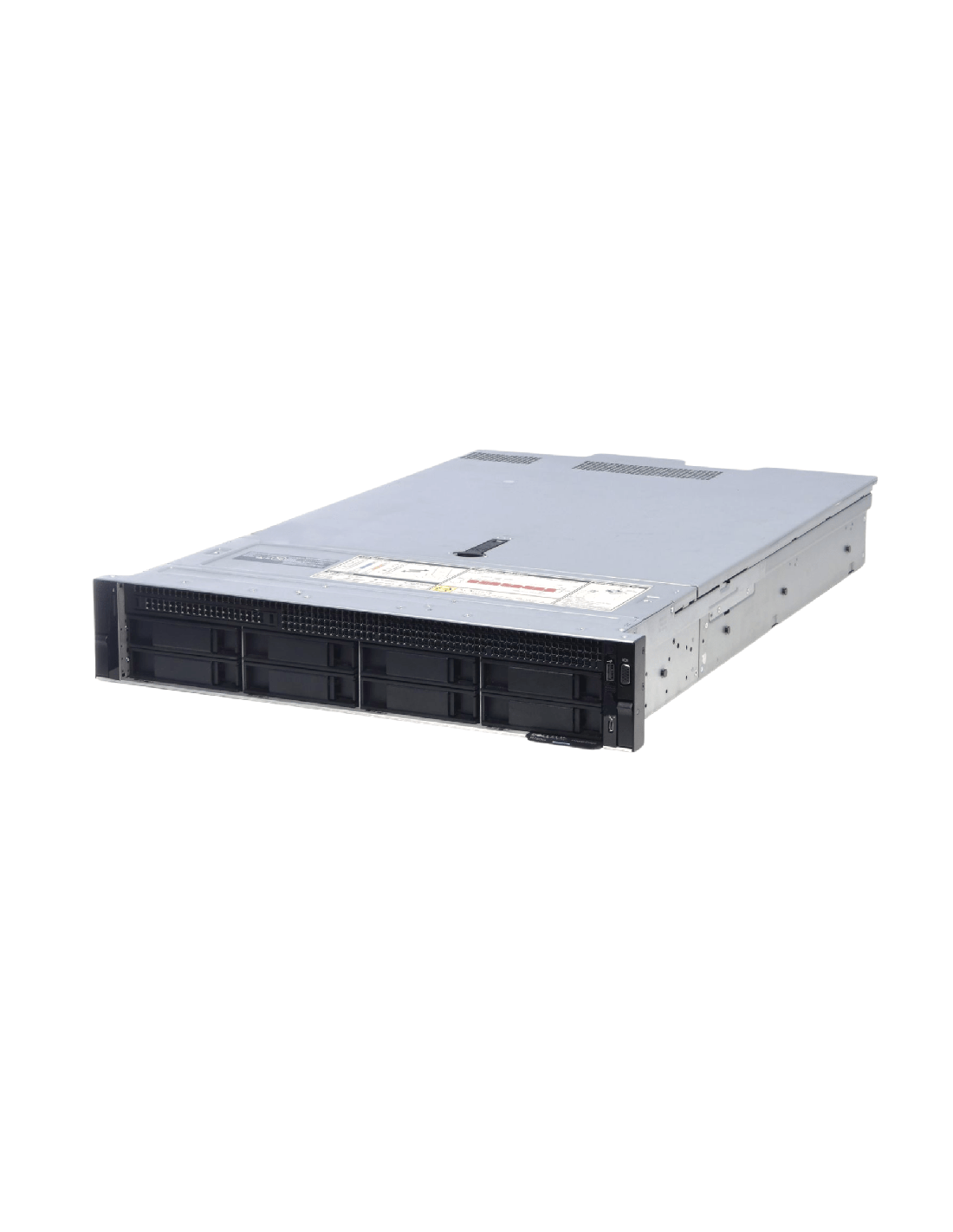

El chasis LFF de 8 bahías es el peldaño de menor capacidad de la línea de almacenamiento del R750xs. Existe para el despliegue en el que ocho discos grandes cubren el requisito y doce quedarían sobredimensionados. Ocho bahías frontales de 3.5" para discos giratorios SAS o SATA (o SSD SAS de 3.5" en el raro caso en que el flash de 3.5" tenga sentido), sin ruta NVMe: el backplane LFF está diseñado para capacidad por bahía, no para latencia. La envolvente de cómputo es la plataforma R750xs completa, que es lo que lo separa de un simple appliance de almacenamiento: para nodos convergentes que ejecutan NAS con deduplicación y compresión, o Ceph junto con cargas de cliente, el cómputo Ice Lake de doble socket es significativo. Cuando ocho bahías LFF son insuficientes, el de 12 bahías de 3.5" es el siguiente peldaño; cuando la densidad de 1U importa más que la cantidad de bahías, la plataforma complementaria es el R650xs de 4 bahías de 3.5".

Almacenamiento - 8 bahías LFF

Ocho bahías frontales hot-swap de 3.5" para SAS/SATA. El backplane LFF de 8 bahías es solo SAS/SATA; no hay ruta NVMe en este chasis.

• NL-SAS HDD (hasta 20 TB): el caso de uso principal. 8 x 20 TB son 160 TB brutos, aproximadamente 120 TB utilizables en RAID 6 con un disco de repuesto en caliente. Excelente rendimiento secuencial, IOPS aleatorios modestos. Para NAS de sucursal, destinos de respaldo pequeños y almacenamiento de nivel tibio en despliegues de menos de 200 TB.
• SAS HDD (10K / 15K RPM): IOPS aleatorios más altos con menor capacidad por disco, para cargas que necesitan mejor rendimiento aleatorio que el NL-SAS sin pagar por SSD.
• SSD SAS mixtos más NL-SAS: de 1 a 2 SSD SAS en bahías seleccionadas como nivel caliente, y de 6 a 7 NL-SAS HDD para capacidad. Útil en NAS donde los datos de acceso frecuente se benefician de un nivel SSD.

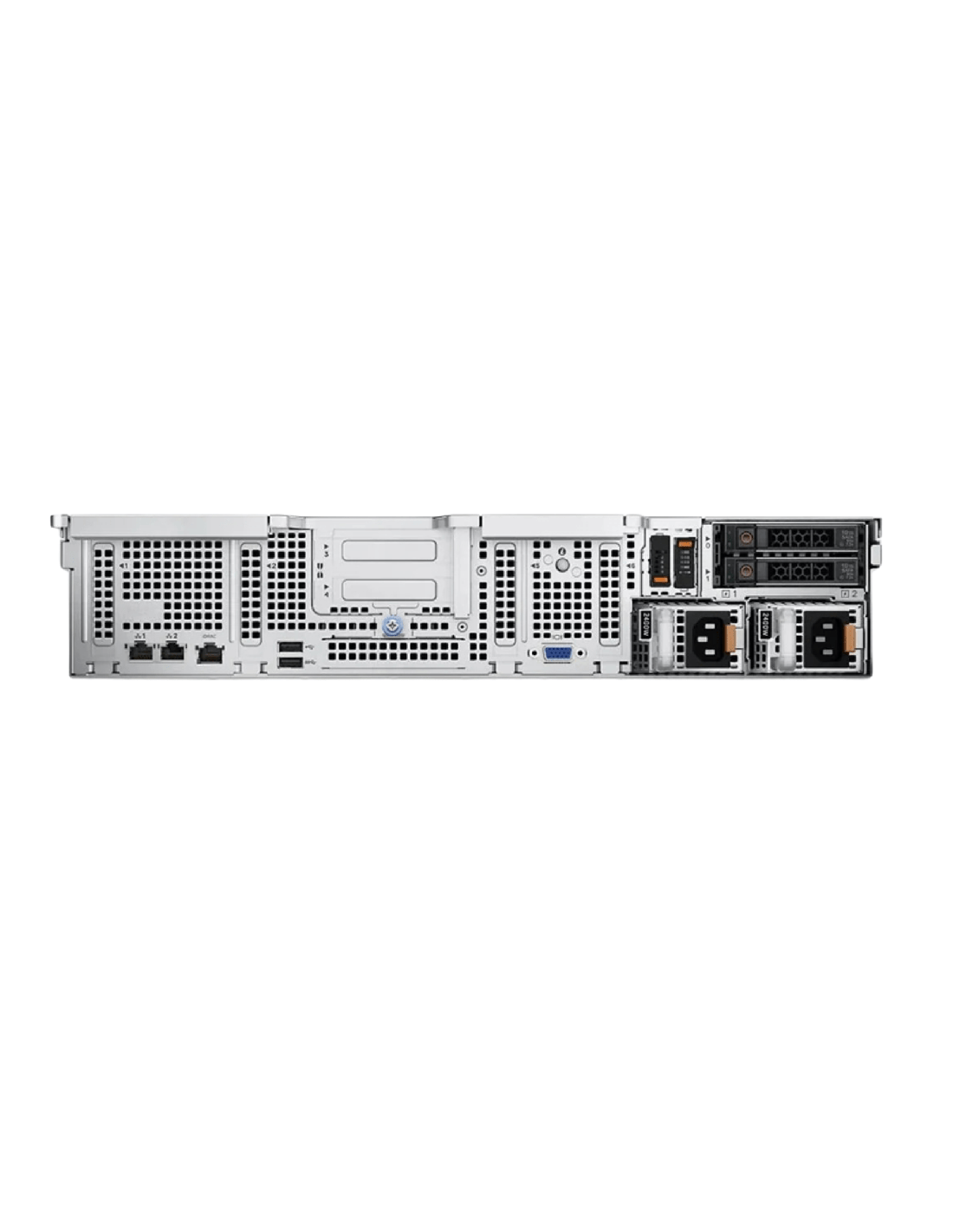

Un kit opcional de 2 unidades de 2.5" traseras añade un pequeño nivel flash o una ubicación dedicada para swap y logs sin consumir una bahía frontal. BOSS-S1 (una tarjeta de expansión PCIe que lleva dos SSD SATA M.2 en espejo en RAID 1 por hardware) se encarga del arranque del sistema operativo, dejando las 8 bahías LFF frontales disponibles para datos.

Controladoras de almacenamiento

RAID 6 es el valor predeterminado innegociable en NL-SAS de gran tamaño, y la elección de controladora se deriva de ello:

• PERC H755 (caché flash respaldada de 8 GB): la controladora recomendada para este chasis. RAID 6 con caché de escritura respaldada por batería es lo que necesita el NL-SAS de gran capacidad, y la H755 es la respuesta adecuada para arreglos NAS y de respaldo en producción.
• PERC H745 (caché flash respaldada de 4 GB): la alternativa de menor caché cuando el arreglo es dominado por lecturas.
• PERC H355 / H345: solo RAID 0, 1 y 10. No hacen RAID 5 ni RAID 6, por lo que no son apropiadas para un arreglo de capacidad protegido por paridad en este chasis; para RAID 6 se requiere la H755 o la H745.
• HBA355i (pass-through): necesaria para Ceph, ZFS y otro almacenamiento definido por software que quiera discos sin procesar. Presenta los discos directamente al sistema operativo, sin controladora RAID en la ruta de datos.
• RAID por software S150: RAID por software del chipset, solo para configuraciones de entrada muy básicas.

No cotizamos RAID 5 en NL-SAS de 14 TB o más sin una excepción explícita del cliente: con 18 a 20 TB, las reconstrucciones de un solo disco pueden superar las 24 horas, y el RAID 5 deja el arreglo expuesto a una segunda falla de disco durante toda esa ventana.

Procesadores

Dos procesadores Intel Xeon Scalable de 3.ª generación (Ice Lake-SP) en socket LGA 4189, de nivel Silver y Gold de hasta 32 núcleos por socket. El Platinum 8380 de gama alta (40 núcleos) no es compatible; está reservado para el buque insignia R750, y el límite de 32 núcleos es un límite real de validación de la plataforma. En un nodo de almacenamiento LFF, la CPU rara vez es el cuello de botella. Un solo Silver 4310 o 4314 cubre un destino directo de NAS o archivo; suba a un Gold 5318Y o 6338N cuando el nodo también ejecute deduplicación, compresión o codificación por borrado, que son intensivas en CPU. El configuración de un solo socket es el patrón común en una caja de almacenamiento; el segundo socket está disponible para cómputo convergente, pero no es una actualización de campo estándar, así que defina la cantidad de sockets en la compra. Ambos sockets deben llevar CPU idénticas.

Memoria

16 ranuras DIMM DDR4: 8 por CPU, un DIMM por canal, 8 canales por socket, solo ECC registrada, DDR4-3200. El máximo es 1 TB con 16 x 64 GB RDIMM, y no hay soporte para Optane PMem (es una característica del buque insignia R750). Para un destino de NAS o respaldo LFF, dimensione la memoria según la carga: de 128 a 256 GB para caché del sistema de archivos en un NAS directo, de 256 a 512 GB cuando el software de respaldo con deduplicación mantiene una tabla hash grande en memoria. La topología de 1 DIMM por canal significa que no hay una ruta posterior de expansión de segundo DIMM por canal, así que pueble hasta el objetivo en la compra.

Redes y expansión PCIe

El R750xs usa OCP NIC 3.0, el cambio de 15.ª generación respecto del mezzanine rNDC de las plataformas de 13.ª y 14.ª generación. Una ranura OCP 3.0 más las ranuras de expansión PCIe Gen4. Para un NAS LFF en producción, 25 GbE es la recomendación estándar; 10 GbE es aceptable en despliegues pequeños de sucursal, y 100 GbE solo vale la pena en destinos de respaldo de alta concurrencia o alto rendimiento. Ocho discos giratorios por sí solos no saturarán 100 GbE.

La expansión PCIe es de hasta 6 ranuras (5 Gen4 más 1 Gen3), todas de perfil bajo. En este chasis el presupuesto rara vez es ajustado: un OCP de 25 GbE, la controladora RAID y la tarjeta BOSS-S1 dejan margen. Coloque cualquier adaptador Gen4 de modo que evite la única ranura Gen3.

Soporte de GPU

Esta no es una plataforma para GPU, y un chasis LFF de capacidad es el último lugar donde instalar una. El presupuesto de potencia y PCIe de gama de valor soporta como máximo una tarjeta de ancho simple de 75 W (una NVIDIA A2 o L4) para transcodificación incidental, pero no hay margen térmico ni de ranuras para GPU de cómputo, y un nodo de almacenamiento rara vez la necesita. Para cómputo con GPU, el R750 o el R750xa diseñado específicamente son la plataforma adecuada.

Gestión - Generación de iDRAC9

iDRAC9 Enterprise es la recomendación para producción, el mismo iDRAC9 mejorado de 15.ª generación usado en R650 y R750: Active Health System, Secured Component Verification, iDRAC Direct mediante micro-USB en el panel frontal y Quick Sync 2.0. Una raíz de confianza de silicio por hardware valida el firmware en el arranque, con Secure Boot, actualizaciones de firmware firmadas y System Lockdown en los niveles Enterprise y Datacenter. TPM 2.0 es estándar, y el Lifecycle Controller gestiona el despliegue sin agente y la administración de firmware. Para un nodo de almacenamiento que a menudo funciona sin interfaz gráfica, la consola remota de iDRAC9 y la telemetría de salud de discos son la superficie operativa del día a día.

Energía y refrigeración

La configuración LFF de 8 bahías consume menos potencia máxima que las variantes SFF con SSD, porque los HDD giratorios consumen menos por unidad que los SSD SAS bajo carga sostenida, y el número de 8 bahías mantiene modesta la potencia agregada de las unidades. Los niveles de fuente disponibles son 600 W, 800 W, 1100 W y 1400 W Platinum o Titanium.

Ambas fuentes deben coincidir; no se admiten potencias mixtas. Los ventiladores estándar cubren todas las configuraciones LFF de este chasis.

Especificaciones físicas y notas de plataforma

• Factor de forma: rack de 2U, montaje estándar de 19 pulgadas, profundidad del chasis de aproximadamente 28 pulgadas. Verifique la profundidad del rack al cotizar.
• Expansión PCIe: hasta 6 ranuras (5 Gen4 más 1 Gen3), de perfil bajo. La presión sobre las ranuras es baja en una construcción LFF de almacenamiento.
• Disponibilidad de repuestos: buena. La plataforma de 15.ª generación está dentro de la cobertura activa de Dell ProSupport, con excelente suministro de CPU, DIMM, controladoras PERC, fuentes y bandejas LFF.
• Accesorios que recomendamos: el kit de rieles deslizantes B21 de 2U (compartido entre R550 / R750xs / R760), un bisel de seguridad opcional, la tarjeta de arranque BOSS-S1 y el kit opcional de 2 unidades de 2.5" traseras para un nivel flash.
• Notas de plataforma: un chasis de 8 x 20 TB completamente poblado lleva aproximadamente 16 libras de medios rotativos y supera las 60 libras en total, por lo que se recomienda levantarlo entre dos personas. Ocho HDD activos generan ruido y vibración notables; esta es una caja para ubicación en centro de datos, no para oficina.

Nuestra evaluación

Dónde destaca: NAS de sucursal y departamentales, destinos de respaldo de entrada, nodos de capacidad Ceph pequeños y almacenamiento de archivo donde importa la vigencia de la plataforma de 15.ª generación y ocho bahías LFF (aproximadamente 80 a 120 TB utilizables en RAID 6) cubren el requisito. Llena el vacío entre el R650xs LFF de 4 bahías de 1U, que es insuficiente para capacidad de nivel medio, y el R750xs de 12 bahías, que está sobredimensionado para un destino más pequeño.

Dónde mirar en cambio: para almacenamiento masivo de costo primario con ciclo de vida corto, el R540 de 8 bahías de 3.5" de 14.ª generación ofrece un rendimiento de discos giratorios equivalente a un costo de adquisición considerablemente menor. Para más capacidad por nodo, pase al R750xs de 12 bahías de 3.5"; para la envolvente de buque insignia (32 ranuras DIMM, más PCIe, fuentes mayores) junto con capacidad LFF, el R750 de 12 bahías de 3.5". Para SSD SFF o NVMe en lugar de HDD de capacidad, la plataforma es el R750xs de 8 bahías de 2.5".

En resumen: esta es la plataforma LFF de 2U de gama de valor de 15.ª generación para almacenamiento de capacidad pequeña a media. La prima de 15.ª generación sobre el R540 se justifica cuando importan la cobertura ProSupport, el cómputo convergente en el nodo de almacenamiento o la alineación del ciclo de vida de la plataforma; para almacenamiento de menor costo y ciclo corto, el R540 sigue siendo una opción válida y cotizaremos ambos.

Limitaciones honestas

• Mismas restricciones de la envolvente R750xs. 16 ranuras DIMM, techo de 1 TB en RDIMM, límite de CPU de 32 núcleos, sin Optane PMem, BOSS-S1 como tarjeta de expansión.
• Sin ruta NVMe en el backplane LFF. Para NVMe en el R750xs se requieren las variantes de chasis SFF.
• Reconstrucciones RAID largas en discos grandes. Las reconstrucciones de NL-SAS de 18 a 20 TB pueden superar las 24 horas. RAID 6 es obligatorio con este tamaño de disco, y se recomienda firmemente un disco de repuesto en caliente.
• Techo de rendimiento de discos giratorios. Ocho NL-SAS HDD ofrecen un rendimiento secuencial sólido pero IOPS aleatorios limitados, típicamente de 100 a 200 agregados. Las cargas de IOPS aleatorios pertenecen a un chasis SFF con SSD.
• El SSD SAS de 3.5" rara vez es la elección correcta. El costo por TB es muy superior al del SSD SAS de 2.5"; si lo que se requiere es SSD, la plataforma adecuada es el chasis SFF de 8 bahías de 2.5".
• Techo de capacidad modesto. 8 x 20 TB (160 TB brutos) es el límite superior. Para niveles de mayor capacidad, la elección adecuada es el R750xs de 12 bahías o un chasis R750.
• Perfil acústico y de peso. Ocho HDD activos son ruidosos, y un chasis completo supera las 60 libras. Aplican la ubicación en centro de datos y el levantamiento entre dos personas.

Adecuación por carga de trabajo

Dónde mirar en cambio

• ¿Necesita 12 bahías LFF? El R750xs de 12 bahías de 3.5" agrega 50 por ciento más de capacidad por nodo.
• ¿Necesita unidades SFF o NVMe? El R750xs de 8 bahías de 2.5" trae el backplane universal con NVMe.
• ¿Necesita el buque insignia de doble socket para capacidad LFF? El R750 de 12 bahías de 3.5" es la envolvente buque insignia.
• ¿Costo primario con 14.ª generación? El R540 de 8 bahías de 3.5" o el R540 de 12 bahías de 3.5" (Cascade Lake, menor costo).
• ¿Necesita capacidad LFF en 1U? El R650xs de 4 bahías de 3.5" es la plataforma complementaria de 1U.

¿Listo para configurar?

Indíquenos su objetivo de capacidad, el tipo de carga (NAS, respaldo, Ceph o archivo), el objetivo de memoria, el requisito de velocidad de red y la cantidad.
