Dell PowerEdge R650xs 4-Bay 3.5" Drives [15th Gen]

El Dell PowerEdge R650xs 4-Bay 3.5" es la configuración de gran formato y alta capacidad de la plataforma de 1U optimizada en costo de 15.ª generación de Dell: cuatro bahías hot-plug de 3.5" SAS o SATA, uno o dos procesadores Intel Xeon Scalable de 3.ª generación (Ice Lake-SP, socket LGA 4189), hasta 16 ranuras RDIMM DDR4-3200 y PCIe Gen4 en toda la plataforma. Es la variante R650xs para cargas de trabajo que necesitan capacidad LFF masiva en 1U a un costo de adquisición de nivel económico: cabezales NAS de sucursal, nodos de borde con almacenamiento local masivo, destinos de respaldo remoto y hosts consolidados de pequeña empresa.

Para la descripción completa de la plataforma R650xs con máxima densidad de discos, consulte la página principal del R650xs 10-Bay 2.5"; para la configuración SFF estándar con capacidad NVMe, consulte el R650xs 8-Bay 2.5". La plataforma de cómputo, memoria y gestión es idéntica en las tres variantes; esta página se diferencia en la disposición de almacenamiento frontal, que es LFF y solo SAS o SATA.

Cuándo 4 bahías LFF es la elección correcta

Es la configuración más especializada de la familia R650xs, y lo diremos con franqueza: el R650xs se diseña en torno a la propuesta de NVMe nativo del Universal Backplane, y la variante LFF deja deliberadamente de lado esa capacidad para ofrecer capacidad masiva de 3.5". La combinación de 1U, LFF y plataforma R650xs es específica. Se justifica cuando:

• Ya tiene estandarizada la plataforma R650xs para otros roles y quiere una misma familia de chasis en la flota, para consistencia de repuestos, partes y herramientas.
• La carga de trabajo necesita capacidad LFF masiva en una huella de 1U específicamente, lo que descarta las plataformas LFF más profundas de 2U.
• El cómputo y la memoria caben cómodamente dentro de la envolvente del R650xs (hasta 32 núcleos por socket y hasta aproximadamente 1 TB de RAM).

Para muchas cargas de capacidad LFF, el R450 4-Bay 3.5" de gama de entrada cumple la misma función a menor precio, y se lo diremos al momento de cotizar. Esta página es la opción adecuada cuando la consistencia de plataforma R650xs es el factor decisivo o cuando la carga se ubica en el extremo superior de la envolvente de cómputo xs.

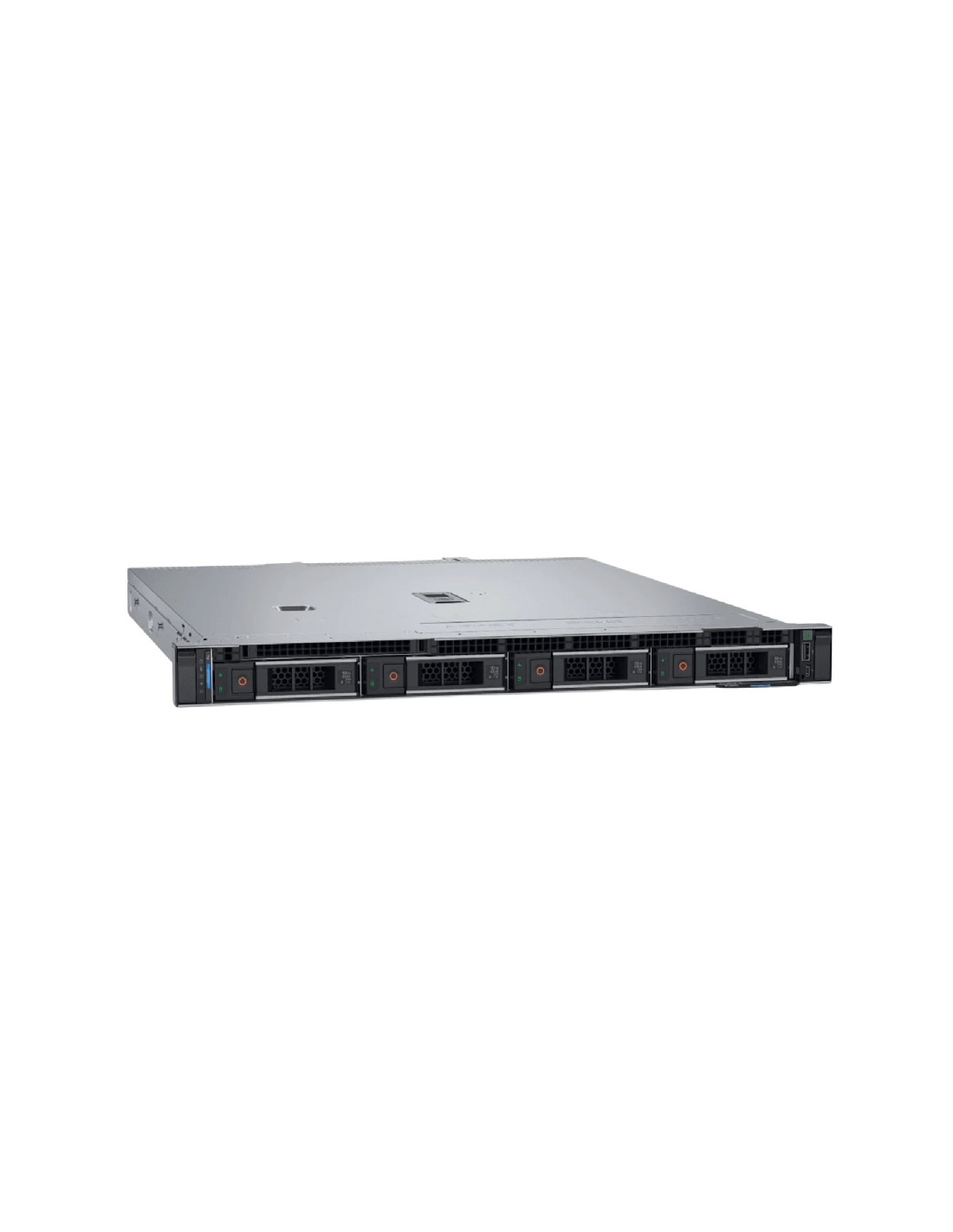

Almacenamiento: cuatro bahías LFF de 3.5"

Cuatro bahías hot-swap de 3.5" SAS o SATA sobre el backplane LFF. Este chasis no tiene NVMe en las bahías frontales; la capacidad de NVMe nativo del Universal Backplane es exclusiva de la variante SFF. Capacidades prácticas:

• HDD NL-SAS de 20 TB x4: 80 TB brutos, 40 TB utilizables en RAID 6, con la misma capacidad utilizable en RAID 10 y mejor rendimiento de escritura.
• HDD NL-SAS de 24 TB x4: 96 TB brutos, 48 TB utilizables en RAID 6, el máximo de NL-SAS LFF que mantenemos en stock.
• SSD SAS de 8 TB x4: 32 TB brutos; RAID 5 da 24 TB utilizables, RAID 6 o RAID 10 dan 16 TB utilizables.
• Nivel mixto: dos SSD SAS en RAID 1 como nivel caliente más dos HDD NL-SAS en RAID 1 para capacidad, una disposición común en sucursales.

En un RAID 6 de cuatro discos, dos de los cuatro son de paridad, así que el cálculo del dominio de fallo importa; para destinos de respaldo y archivado masivo ese compromiso suele ser aceptable, pero revisaremos con usted la diferencia entre RAID 6 y RAID 10 para su carga específica. El arranque lo maneja la tarjeta BOSS-S1, que incluye el xs: un módulo dual M.2 SATA en RAID 1 por hardware que mantiene el sistema operativo fuera de las bahías frontales y deja las cuatro bahías LFF disponibles para datos. Hay un kit opcional de dos bahías traseras de 2.5" (NVMe incluso en el chasis LFF), útil para un disco de repuesto en caliente o un espejo dedicado.

Controladoras de almacenamiento

El R650xs usa la familia de controladoras Dell PERC 11. En el backplane LFF SAS o SATA, las opciones relevantes son:

• PERC H755 (caché de 8 GB, con batería): el valor predeterminado de producción para RAID SAS y SATA, la controladora de RAID por hardware estándar para configuraciones LFF de capacidad.
• PERC H745 (con batería): RAID SAS y SATA convencional para perfiles mixtos o de lectura intensiva.
• PERC H355 y H345 (gama de entrada): solo RAID 0, 1 y 10. No ofrecen RAID 5 ni RAID 6; para el RAID con paridad que suelen requerir las configuraciones LFF de capacidad, cotice la H755 o la H745. Asumir soporte de paridad en la H355 es una trampa de configuración frecuente en plataformas de 15.ª generación.
• HBA355i (HBA en modo pass-through): para almacenamiento definido por software y pilas tipo ZFS que quieren los dispositivos crudos.
• S150 (RAID por software vía chipset): solo para espejo de arranque en desarrollo, pruebas y cargas ligeras, nunca como recomendación de datos de producción.

La PERC H755N (RAID por hardware NVMe) no aplica en este chasis, porque el backplane frontal es solo SAS y SATA.

Procesadores

Uno o dos procesadores Intel Xeon Scalable de 3.ª generación (Ice Lake-SP, 2021) en socket LGA 4189, limitados a 32 núcleos por socket en la lista de SKU del R650xs. La plataforma admite doble socket; la optimización de costo es más fuerte en configuración de un socket, que es la construcción habitual para los roles de capacidad y respaldo de esta variante. Para cabezales NAS, destinos de respaldo y nodos de borde, suele ser adecuado un SKU de menos núcleos y menor consumo:

• Xeon Silver 4309Y (8 núcleos, 2.8 GHz, 105 W) o Silver 4310 (12 núcleos, 2.1 GHz, 120 W): la opción económica de un socket para roles NAS y de destino de respaldo, donde son los discos y no la CPU los que cargan con el trabajo.
• Xeon Silver 4316 (20 núcleos, 2.3 GHz, 150 W): gama media estándar para un host consolidado de pequeña empresa que corre algunas VM junto a los roles de archivos y respaldo.
• Xeon Gold 6326 (16 núcleos, 2.9 GHz, 185 W): mayor frecuencia por núcleo cuando en la misma máquina vive además una base de datos con licenciamiento por núcleo.

En cargas de capacidad, el extremo superior del catálogo de CPU rara vez es el gasto correcto; dimensionamos el SKU al rol y destinamos el presupuesto a discos y memoria, donde rinde más.

Memoria

Hasta 16 ranuras DIMM DDR4: ocho por socket, ocho canales por socket, un DIMM por canal. Una construcción de un socket ocupa ocho ranuras; una de doble socket usa las dieciséis.

• Techo de un socket: 512 GB (8x 64 GB RDIMM de doble rango).
• Techo de doble socket: aproximadamente 1 TB (16x 64 GB RDIMM de doble rango), el máximo de la plataforma. Para más de 1 TB por nodo, el R650 completo es el chasis correcto.
• RDIMM registrada ECC, sin Optane Persistent Memory.
• Construcciones típicas de capacidad: de 64 GB a 256 GB, suficientes para caché de NAS, metadatos de destino de respaldo y una cantidad modesta de VM.

La velocidad es DDR4-3200 con una CPU compatible con 3200, mantenida de forma uniforme en toda la población porque el xs usa un DIMM por canal.

Red y expansión PCIe

La conectividad de producción se conecta a través de la ranura OCP NIC 3.0 (PCIe Gen4 x8), el reemplazo de 15.ª generación del mezzanine rNDC de las plataformas Dell de 13.ª y 14.ª generación, por lo que no consume una ranura de expansión PCIe. Para roles de NAS y respaldo, lo habitual es un puerto dual de 10 GbE SFP+ o BASE-T; un dual de 25 GbE SFP28 conviene a un host consolidado más cargado o a un destino de respaldo que recibe datos de muchos clientes. PCIe es Gen4 en toda la plataforma, con hasta tres ranuras de expansión por riser, además de la ranura dedicada de PERC y la ranura OCP 3.0.

Soporte de GPU

Esta es una configuración de almacenamiento de capacidad, no una plataforma de GPU. La envolvente de 1U admite como máximo uno o dos aceleradores de ancho simple, perfil bajo y 75 W (tarjetas clase NVIDIA A2 o T4) para inferencia ligera o transcodificación, pero un host de capacidad LFF de 4 bahías rara vez es el lugar adecuado para cualquier GPU. Si el despliegue realmente necesita cómputo con GPU, la R750xs 16-Bay 2.5" de 2U es la plataforma con presupuesto térmico y de ranuras para aceleradores de doble ancho.

Gestión: generación iDRAC9

El R650xs incluye iDRAC9 (la generación de gestión de 15.ª generación) con el Lifecycle Controller. Nuestras construcciones reacondicionadas incluyen iDRAC9 Enterprise salvo que se indique lo contrario, lo que ofrece a los sitios remotos la gestión fuera de banda completa, medios virtuales y automatización Redfish que dependen los despliegues distribuidos de sucursales y borde. La línea base de seguridad de 15.ª generación es el stack ciber-resiliente: una Silicon Root of Trust que ancla una cadena de firmware firmada, Secure Boot, Secure Erase opcional y System Lockdown, con TPM 2.0 disponible para los marcos NIST, CMMC, FedRAMP, HIPAA o PCI DSS. Para una flota de hosts de respaldo o NAS en sitios remotos, el plano de gestión iDRAC9 es lo que hace práctica la operación sin acceso local.

Energía y refrigeración

Hasta dos fuentes de alimentación redundantes en configuración 1+1. Potencias disponibles:

Los HDD NL-SAS de gran capacidad consumen un pico considerable al arrancar; para una construcción totalmente poblada con HDD, el piso de 600 W es adecuado en régimen permanente, pero dimensionamos teniendo en cuenta ese consumo de arranque. La refrigeración es de flujo de aire frontal a trasero para rack estándar de 19 pulgadas, ASHRAE A2 en las configuraciones estándar.

Especificaciones físicas y notas de plataforma

• Factor de forma: rack de 1U, modelo regulatorio Dell E69S. El chasis xs es unas tres pulgadas menos profundo que el R650 completo, lo que puede ayudar en gabinetes poco profundos de sucursales y bordes.
• Expansión PCIe: hasta tres ranuras PCIe Gen4 por riser, además de la ranura dedicada de PERC y la ranura OCP NIC 3.0.
• Disponibilidad de partes: los componentes Ice Lake de 15.ª generación están vigentes y bien abastecidos; las controladoras PERC 11, las NIC OCP 3.0, las tarjetas BOSS-S1, las RDIMM DDR4-3200, los portadores LFF y las fuentes se consiguen sin dificultad, y el soporte Dell ProSupport sigue disponible.
• Accesorios que recomendamos: la tarjeta de arranque Dell R450/R650xs BOSS-S1 con dos SSD M.2 de 240 GB para mantener el sistema operativo fuera de las cuatro bahías LFF, el kit de rieles deslizantes Dell y el brazo de organización de cables.
• Notas de plataforma: el backplane frontal es solo SAS y SATA sin NVMe; la placa tiene 16 ranuras DIMM fijas sin Optane; no se admite hot-plug de CPU; el kit opcional trasero de 2x 2.5" es compatible con NVMe y es el lugar para poner el arranque o un disco de repuesto sin sacrificar una bahía LFF.

Nuestra evaluación

Dónde destaca: el R650xs 4-Bay LFF es la opción adecuada para capacidad masiva en 1U dentro del nivel de plataforma R650xs: cabezales NAS de sucursal, nodos de borde con almacenamiento local masivo y destinos de respaldo remotos distribuidos, sobre todo cuando una flota ya está estandarizada en R650xs y la consistencia operativa entre roles vale dinero real. Con la BOSS-S1 cargando el sistema operativo, las cuatro bahías frontales van al pool de datos.

Dónde mirar en cambio: para la mayoría de las cargas LFF que no necesitan consistencia con la plataforma R650xs, el R450 4-Bay de gama de entrada hace el mismo trabajo por menos. Cuando se necesitan más de cuatro bahías LFF, las plataformas de 2U R550 8-Bay o R750 12-Bay son la opción adecuada. Cuando la carga necesita NVMe, las variantes SFF del R650xs son la respuesta, y cuando necesita el techo completo de memoria y CPU del R650, el R650 4-Bay es el paso superior.

En resumen: compre el R650xs 4-Bay LFF cuando la capacidad LFF en 1U sea un requisito firme y la plataforma R650xs ya sea su opción de estandarización, o cuando la carga esté en el extremo superior de la envolvente de cómputo xs. El comprador típico opera una flota distribuida de sucursales o nodos de borde y valora una sola familia de plataformas para todos los roles. Seremos honestos al cotizar: si su carga se atendería igual de bien con el R450 4-Bay o subiendo a 2U, le recomendaremos la alternativa y cotizaremos ambas. Adecuar el chasis a la carga es mejor que elegir por defecto la variante de gama superior cuando una opción de menor costo hace el trabajo.

Limitaciones honestas

• Sin NVMe en las bahías frontales; el NVMe nativo del Universal Backplane que define al R650xs es exclusivo de la variante SFF y no existe en esta variante LFF.
• Solo cuatro bahías frontales; las cargas centradas en almacenamiento suelen requerir una plataforma LFF de 2U con más discos.
• En un RAID 6 de cuatro discos, la mitad son de paridad, así que la proporción utilizable frente a bruta es baja y el dominio de fallo está concentrado.
• Para muchos roles LFF, el R450 4-Bay de gama de entrada ofrece la misma función por menos; el R650xs LFF solo supera al otro por consistencia de plataforma o por cómputo de gama alta.
• La placa de 16 DIMM y el techo de 32 núcleos limitan la máquina muy por debajo del R650 completo; las cargas intensivas en memoria o densas en cómputo pertenecen a otra plataforma.

Adecuación a la carga de trabajo

Dónde mirar en cambio

• LFF de gama de entrada a menor costo: el Dell PowerEdge R450 4-Bay 3.5" ofrece cuatro bahías LFF en 1U a precio de gama de entrada y es la opción más económica para la mayoría de las cargas de capacidad LFF que no necesitan estandarización en la plataforma R650xs.
• Más memoria y CPU: el Dell PowerEdge R650 4-Bay 3.5" es el mismo chasis con la placa de memoria Ice Lake de 32 DIMM completa y CPU de hasta 40 núcleos por socket.
• Más bahías LFF en 2U: el Dell PowerEdge R550 8-Bay 3.5" duplica la cantidad de bahías LFF para roles centrados en almacenamiento.
• NVMe y máxima densidad: la configuración SFF R650xs 8-Bay 2.5" restaura el NVMe nativo para cargas de rendimiento.
• Paso a la plataforma de 16.ª generación: el Dell PowerEdge R660xs 4-Bay 3.5" pasa a DDR5 y silicio Sapphire Rapids o Emerald Rapids cuando esos cambios importan.

¿Listo para configurar?

Indíquenos su carga de trabajo, si requiere uno o dos sockets, su objetivo de memoria, su preferencia de SKU de CPU (o una descripción de la carga para que le recomendemos), su mezcla de discos LFF (NL-SAS, SSD SAS o SSD SATA), su conexión de red (10 GbE o 25 GbE) y la cantidad. Si su dimensionamiento sugiere que el R450 4-Bay o una plataforma LFF de 2U atendería la carga igual de bien, le recomendaremos la alternativa y cotizaremos ambas lado a lado.
