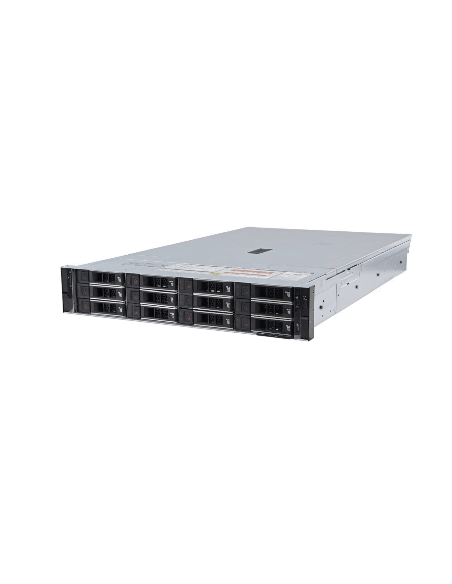

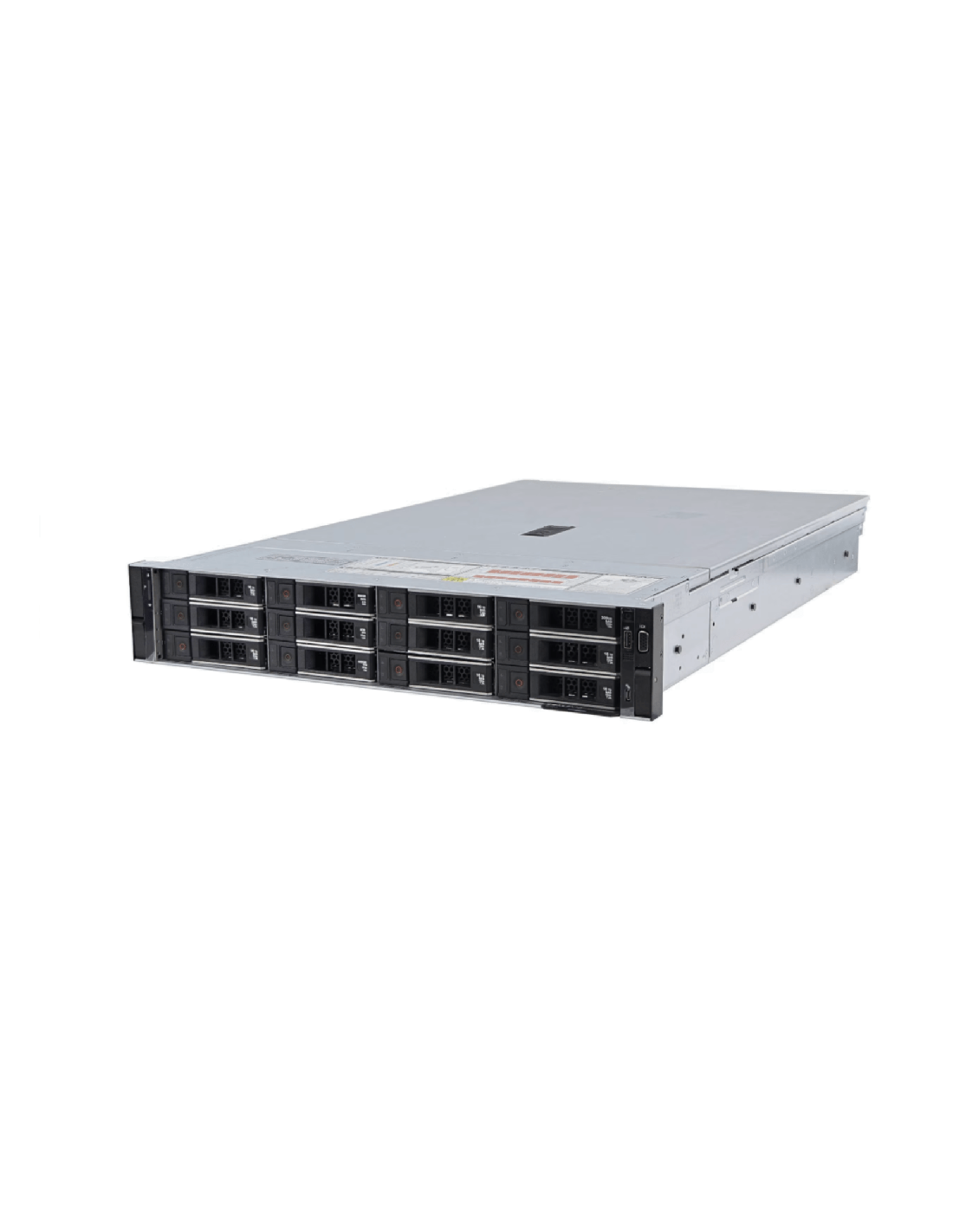

Dell PowerEdge R750xs 12-Bay 3.5" Drives [15th Gen]

El Dell PowerEdge R750xs 12-Bay 3.5" es la configuración de máxima capacidad en formato grande (LFF) de la plataforma 2U de 15.ª generación de Dell: doce bahías frontales de intercambio en caliente de 3.5" para discos NL-SAS o SATA de alta capacidad, construido sobre la arquitectura Ice Lake-SP con soporte para doble socket, pero orientado a una economía de gama de valor. Hasta 240 TB brutos con 12 x 20 TB NL-SAS, con el soporte vigente de la plataforma de 15.ª generación. Es la variante R750xs para cargas de capacidad media a grande: NAS de producción, destinos de respaldo de tamaño considerable, nodos OSD de nivel de capacidad para Ceph y aplicaciones de almacenamiento masivo, donde las doce bahías LFF son el criterio de diseño y el entorno completo del R750 insignia excede lo que la carga necesita.

Como plataforma de 15.ª generación, el R750xs ya no lo vende Dell como equipo nuevo de fábrica, así que somos directos sobre la condición que está cotizando. Ambas condiciones pasan por el mismo proceso de prueba de quemado e inspección.

Cuándo 12 bahías LFF es el diseño de capacidad correcto

El chasis de 12 bahías de 3.5" es el punto óptimo de densidad de capacidad de la línea R750xs. Se ubica entre la variante LFF de 8 bahías (menor costo, menor capacidad) y el R750 insignia completo (más cómputo y memoria de lo que un nodo de almacenamiento suele necesitar).

• Un cincuenta por ciento más de capacidad que la LFF de 8 bahías. Doce bahías frente a ocho. En despliegues donde 8 bahías LFF se quedan cortas, pero el entorno del R750 insignia está sobredimensionado, la R750xs LFF de 12 bahías cubre esa brecha.
• Máxima capacidad LFF en la plataforma R750xs. 12 x 20 TB equivale a 240 TB brutos, unos 180 TB utilizables en RAID 6 con un disco de repuesto en caliente. Es el límite superior de capacidad en discos giratorios por chasis en la línea xs.
• Entorno de cómputo completo del R750xs debajo. Ice Lake de doble socket, 16 ranuras DIMM, máximo de 1 TB en RDIMM. Para almacenamiento convergente con cómputo (Ceph con cargas de clientes, NAS con deduplicación y compresión, respaldo con motor de deduplicación en línea), la plataforma subyacente realiza trabajo real y no solo gira discos.
• RAID 6 es imprescindible con este tamaño de disco. Con NL-SAS de 18 a 20 TB, la reconstrucción de un solo disco supera las 24 horas. RAID 5 deja el arreglo expuesto a una segunda falla de disco durante esa ventana. No cotizamos RAID 5 en NL-SAS de 14 TB o más sin una autorización explícita del cliente.

Almacenamiento - 12 bahías LFF

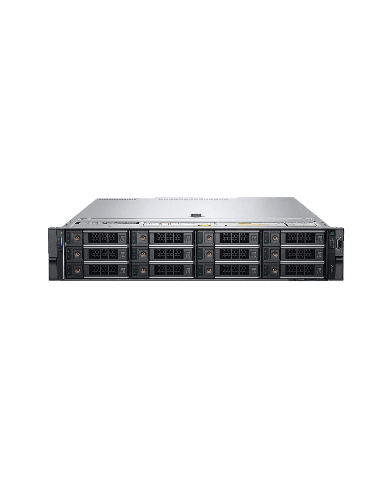

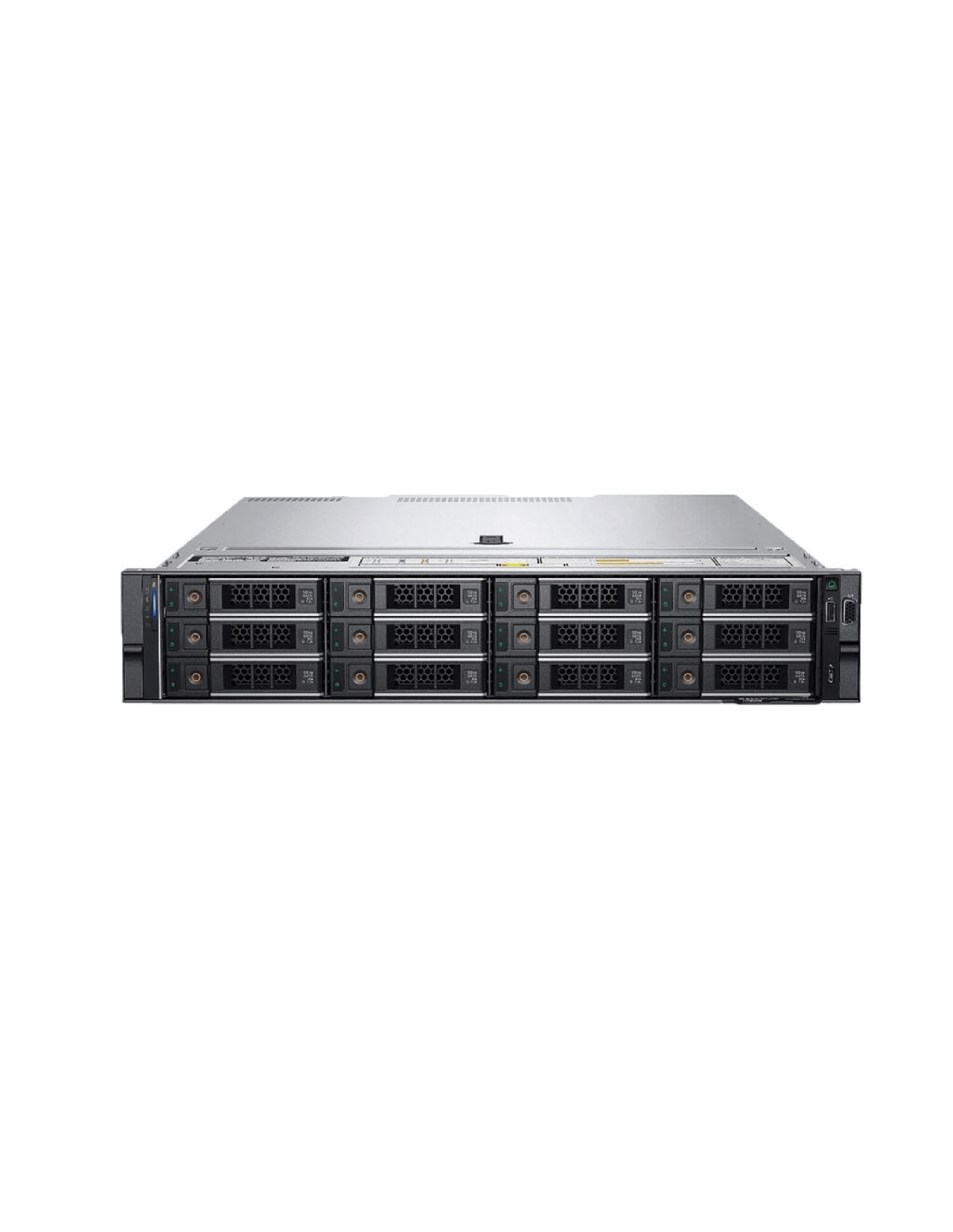

Doce bahías frontales de intercambio en caliente de 3.5" SAS/SATA. El backplane LFF de 12 bahías es solo SAS/SATA; no existe ruta NVMe en este chasis. El NVMe del R750xs está en las variantes SFF (2.5"), que llevan el Universal Backplane.

• HDD NL-SAS (hasta 20 TB): el caso de uso principal. 12 x 20 TB equivale a 240 TB brutos, unos 180 TB utilizables en RAID 6 con un disco de repuesto en caliente. Excelente rendimiento secuencial y IOPS aleatorias moderadas. Es el disco adecuado para NAS de producción, respaldo a disco y almacenamiento de nivel tibio en despliegues de 150 a 200 TB.
• HDD SAS (10K / 15K RPM): más IOPS aleatorias con menor capacidad por disco. Para cargas que necesitan mejor rendimiento aleatorio que NL-SAS sin pagar por SSD.
• Configuraciones mixtas: dos a cuatro SSD SAS en bahías seleccionadas como nivel caliente, y entre ocho y diez HDD NL-SAS para capacidad, con escalamiento de niveles gestionado por el sistema operativo o la aplicación. Útil en NAS donde los datos de acceso frecuente se benefician de un nivel SSD.

Arranque: la tarjeta complementaria BOSS-S1, con dos SSD M.2 SATA en espejo, mantiene el sistema operativo fuera de las bahías frontales. Las doce bahías LFF quedan disponibles para datos, y la redundancia de arranque no consume una bahía frontal ni un canal de la controladora RAID. También están disponibles IDSDM y USB interno para el arranque del hipervisor, si el cliente lo prefiere.

Controladoras de almacenamiento

El R750xs usa la familia de controladoras PERC 11 de Dell. La elección de controladora depende de la carga y, en un equipo de discos giratorios de 12 bahías, es la decisión de configuración más relevante después de la selección de discos.

• PERC H755: la opción predeterminada de RAID por hardware en producción. 8 GB de caché, con respaldo de batería, y RAID 0/1/5/6/10/50/60 completo. Es la controladora para NAS y destinos de respaldo que dependen de RAID 6 por hardware sobre discos NL-SAS grandes.
• PERC H745: RAID por hardware de uso general con soporte de RAID 5/6, cuando el conjunto de funciones de la H755 excede lo necesario.
• PERC H345 / HBA355i: la H345 solo admite RAID 0/1/10, y la HBA355i opera en modo de paso directo (sin RAID). La HBA355i es la elección correcta para Ceph, ZFS y otro almacenamiento definido por software que requiere acceso directo a los discos. Un error frecuente en campo es cotizar una H355 o H345 y esperar RAID 5/6; esas tarjetas no realizan RAID con paridad. El RAID 5/6 requiere la H755 o la H745.
• PERC S150 (RAID por software): basada en el chipset, adecuada solo para arranque o cargas muy livianas. No cotizamos S150 para almacenamiento de producción.
• Expansión externa: las H840 y HBA355e controlan estantes JBOD externos cuando un solo chasis se queda sin bahías.

Procesadores

El R750xs usa procesadores Intel Xeon Scalable de 3.ª generación (Ice Lake-SP, 2021) en socket LGA 4189, de hasta dos sockets. La plataforma xs optimizada en costo limita cada socket a 32 núcleos, frente al tope de 40 núcleos del R650/R750 completo.

• Serie Silver 4300: el nivel de valor. Suficiente para nodos de archivo y destinos de almacenamiento en frío, donde la CPU sobre todo mueve bytes entre disco y red.
• Serie Gold 5300 / 6300: la opción predeterminada para NAS de producción y respaldo. Los núcleos y la frecuencia adicionales importan cuando la deduplicación, la compresión o la verificación de sumas corren en línea con la carga de almacenamiento. Un Gold 6338 de 32 núcleos es el tope práctico en la xs.
• Un socket frente a doble socket: una configuración de un socket reduce a la mitad los canales de memoria y el presupuesto de carriles PCIe. Para un nodo de almacenamiento que quiere las 16 ranuras DIMM pobladas y varias tarjetas PCIe (HBA más NIC de alta velocidad), la configuración de doble socket suele ser la decisión correcta, incluso si la demanda por núcleo es modesta.

Los procesadores de máxima gama requieren el disipador de alto rendimiento. Un error de configuración común es pedir un procesador de TDP alto con el disipador estándar, que luego reduce su velocidad por temperatura bajo carga sostenida.

Memoria

El R750xs tiene 16 ranuras DIMM DDR4, ocho canales por socket con un DIMM por canal. Esta es la diferencia clave de la gama de valor frente al R650/R750 completo, que tiene 32 ranuras con dos DIMM por canal.

• Tipo: solo RDIMM ECC registrada. Sin LRDIMM ni Intel Optane Persistent Memory en la xs. Si una carga necesita densidad LRDIMM u Optane, esa es la señal para subir al R750 completo.
• Capacidad máxima: 1 TB con 16 x 64 GB RDIMM. Suficiente para la gran mayoría de nodos NAS, de respaldo y Ceph del R750xs.
• Velocidad: DDR4-3200 con un DIMM por canal. Como la xs usa una topología de 1 DPC, no hay una reducción de velocidad por dos DIMM por canal que considerar; la plataforma funciona a su velocidad nominal cuando está completamente poblada.
• Guía de dimensionamiento: de 4 a 8 GB por OSD de Ceph más margen (mínimo de 96 a 128 GB para un nodo de 12 OSD, 192 GB para nodos bien provistos); de 512 GB a 1 TB para NAS con deduplicación y compresión activas.

Red y expansión PCIe

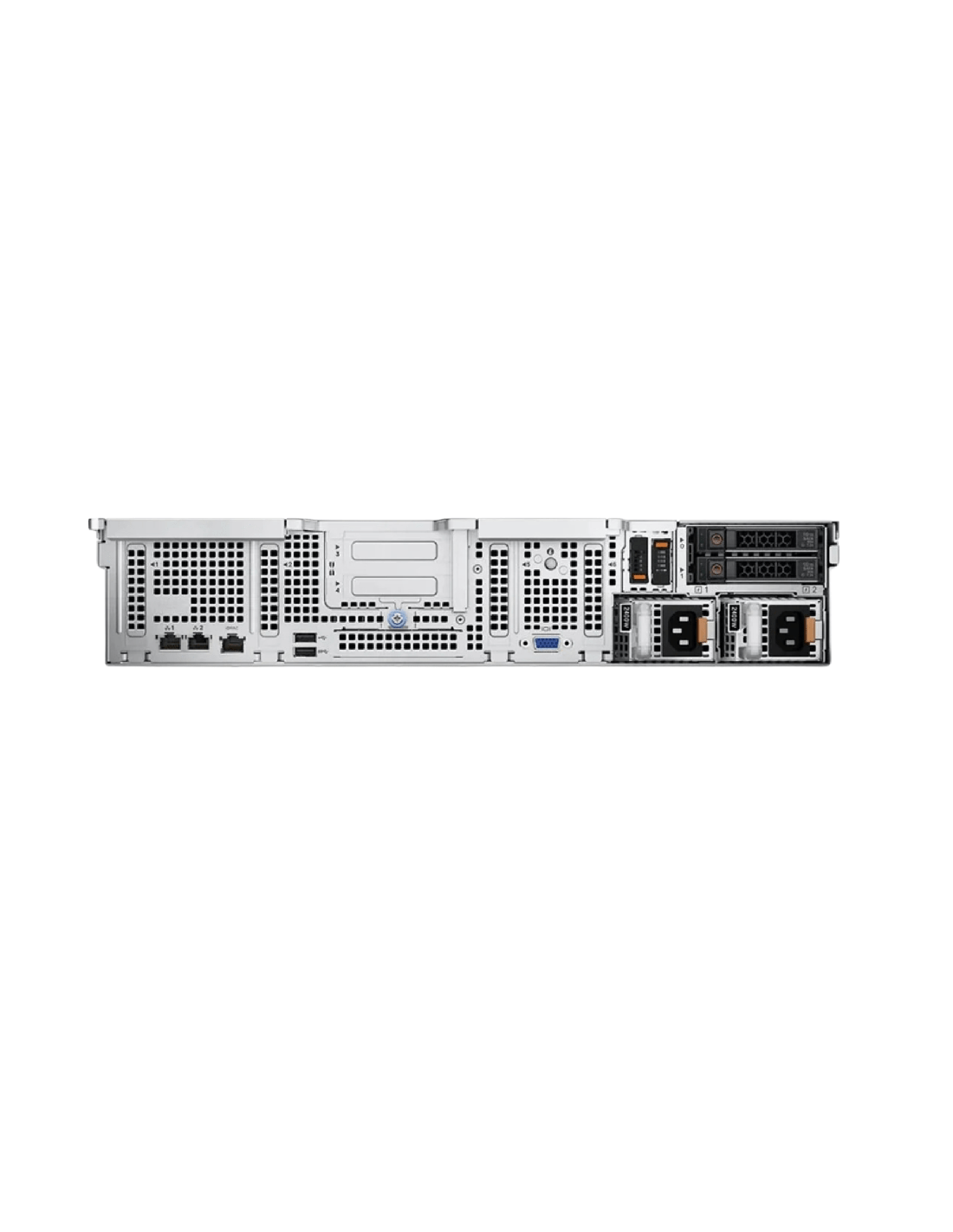

La red del R750xs usa la ranura OCP NIC 3.0, que es el cambio de la 15.ª generación respecto del Network Daughter Card de rack (rNDC) de las generaciones 13.ª y 14.ª. El mezzanine OCP 3.0 no ocupa una ranura PCIe estándar.

• Opciones OCP NIC 3.0: tarjetas de doble 1 GbE, doble/cuádruple 10 GbE, doble 25 GbE y doble 100 GbE. Para un NAS o destino de respaldo de 12 bahías, 25 GbE es la base sensata; 100 GbE se justifica para NFS/SMB de alta concurrencia o tráfico de red pública de Ceph.
• Expansión PCIe: hasta 6 ranuras PCIe Gen4 en la xs (cinco Gen4 más una Gen3), según el riser. En un nodo de almacenamiento, esas ranuras suelen alojar la controladora de almacenamiento, una NIC complementaria de alta velocidad y cualquier HBA externa para expansión JBOD.

Soporte de GPU

La configuración LFF de 12 bahías es un chasis de almacenamiento, no una plataforma de GPU. El riser y el presupuesto de energía de esta configuración se destinan a controladoras de almacenamiento, red y HBA externas, y el frente del chasis son doce bahías de disco. El 2U xs físicamente puede alojar un solo acelerador de perfil bajo y ancho simple, cuando un nodo de almacenamiento también ejecuta inferencia liviana, pero es un caso marginal. Para cómputo real con GPU, el R750 completo es la plataforma 2U para GPU (hasta dos o tres tarjetas de doble ancho); consulte la configuración R750 LFF de 12 bahías insignia o una torre Dell para equipos orientados a GPU.

Gestión - iDRAC9

El R750xs incluye iDRAC9 (15.ª generación), disponible en los niveles Express, Enterprise y Datacenter. Enterprise es la opción práctica predeterminada para un nodo de almacenamiento de producción: consola remota completa, medios virtuales y las alertas que necesita un NAS o destino de respaldo gestionado sin intervención local.

• Línea base de seguridad: Silicon Root of Trust, Secure Boot, Secure Erase y modo System Lockdown, con opciones de TPM 1.2/2.0.
• Lifecycle Controller: actualizaciones de firmware sin agente y aprovisionamiento bare-metal, con integración a OpenManage Enterprise para flotas.

Energía y refrigeración

Una configuración de discos giratorios de 12 bahías completamente poblada, con carga activa, se ubica cerca del extremo superior de la envolvente de fuentes de la xs; dimensione las fuentes según la cantidad de discos activos y el TDP de la CPU, no según el consumo en reposo. Todas las fuentes son Platinum redundantes de conexión en caliente.

Doce discos de 3.5" activos generan calor y demanda de flujo de aire considerables; la configuración de ventiladores del chasis debe coincidir con la población de discos. Se asume una temperatura ambiente de centro de datos de hasta 35 °C (95 °F), que es el estándar.

Especificaciones físicas y notas de plataforma

• Factor de forma: rack 2U, chasis de profundidad completa. Con doce discos NL-SAS de 20 TB, la unidad supera los 70 lb; el levantamiento requiere dos personas y se recomienda un brazo de gestión de cables para el acceso de servicio.
• Expansión PCIe: hasta 6 ranuras (cinco Gen4 más una Gen3) según las opciones de riser, de altura completa y de perfil bajo según el riser. En este nodo de almacenamiento, las ranuras alojan la controladora, la NIC y la HBA externa.
• Disponibilidad de repuestos: la 15.ª generación está vigente; la disponibilidad de repuestos con soporte de clase ProSupport de Dell es sólida, y el R750xs está muy dentro de su vida útil de servicio.
• Accesorios que recomendamos: el bisel LCD para ver el estado de un vistazo, y el kit de rieles deslizantes 2U B21 compartido por los R550/R750xs/R760 (consulte los rieles deslizantes B21 del R750xs). Un brazo de gestión de cables vale la pena en un nodo de almacenamiento de profundidad completa.
• Notas de plataforma: el backplane LFF es solo SAS/SATA (sin NVMe); la BOSS-S1 es una tarjeta PCIe complementaria en esta plataforma, no un módulo integrado; el intercambio en caliente de CPU no está soportado. Para NVMe, pase a las variantes de chasis SFF.

Nuestra evaluación

Dónde destaca: NAS de producción a escala media-empresarial (de 160 a 180 TB utilizables en RAID 6), destinos de respaldo a disco para Veeam / Commvault / Veritas, nodos OSD de nivel de capacidad para Ceph con doce OSD por nodo, y almacenamiento de archivo o de nivel frío donde el soporte de plataforma de 15.ª generación importa y las doce bahías LFF son el requisito de diseño. El caso convergente (un nodo de almacenamiento que también ejecuta cómputo) es donde el Ice Lake de doble socket justifica su costo frente a equipos 2U LFF más antiguos o de gama baja.

Dónde mirar en cambio: si con ocho bahías LFF basta, la R750xs LFF de 8 bahías de menor costo es la opción. Si necesita SSD SFF o NVMe, la R750xs SFF de 8 bahías o de 16 bahías son los chasis adecuados. Para 32 ranuras DIMM, Optane o CPU Platinum de 40 núcleos en un nodo de almacenamiento LFF, suba al R750 LFF de 12 bahías. Para un almacenamiento masivo de costo prioritario con vida útil más corta, la R540 LFF de 12 bahías de 14.ª generación sigue siendo válida con menor costo de adquisición.

En resumen: esta es la plataforma LFF 2U de gama de valor de 15.ª generación para almacenamiento de capacidad a escala media-empresarial. Es la compra correcta cuando quiere soporte de plataforma de generación actual y el margen de cómputo convergente del Ice Lake de doble socket, sin pagar por el entorno completo del R750 insignia. El cliente típico es un equipo de TI que estandariza un nivel de capacidad para NAS, respaldo o Ceph de 150 a 240 TB por nodo. Solemos cotizarlo frente al R750 insignia y a la R540 de 14.ª generación para que el cálculo del ciclo de vida, y no solo la ficha técnica, guíe la decisión.

Limitaciones honestas

• Envolvente de gama de valor. 16 ranuras DIMM, 1 TB máximo en RDIMM, tope de 32 núcleos por CPU, sin PMem Optane, BOSS-S1 como tarjeta complementaria, 6 ranuras PCIe (cinco Gen4 más una Gen3). Si alguna de esas es una restricción firme, la plataforma es el R750 completo.
• Sin ruta NVMe en el backplane LFF. El backplane LFF de 3.5" de 12 bahías es solo SAS/SATA. Para NVMe en el R750xs se requieren las variantes de chasis SFF.
• Reconstrucciones RAID largas en discos grandes. Las reconstrucciones de NL-SAS de 18 a 20 TB pueden superar las 24 horas. RAID 6 es obligatorio con este tamaño de disco, y se recomienda firmemente un disco de repuesto en caliente.
• Techo de rendimiento de discos giratorios. Doce HDD NL-SAS ofrecen buen rendimiento secuencial pero IOPS aleatorias limitadas, típicamente de 200 a 300 IOPS aleatorias agregadas. Las cargas con IOPS aleatorias a escala pertenecen a un chasis SFF con SSD.
• El SSD SAS de 3.5" rara vez es la opción correcta. El costo por TB está muy por encima del SSD SAS de 2.5". Si el requisito es SSD, el chasis SFF de 8 o 16 bahías de 2.5" es la plataforma adecuada.
• El límite de memoria restringe la deduplicación muy grande. 1 TB de RDIMM cubre la mayoría de las cargas NAS del R750xs, pero una tabla de hash de deduplicación muy grande puede superarlo. Para ese caso, el R750 LFF de 12 bahías (4 TB de RDIMM máximo) es la opción correcta.
• Perfil acústico y de peso. Doce HDD activos en 2U producen vibración y ruido reales (solo para ubicación en centro de datos), y un chasis completo supera las 70 lb (levantamiento de dos personas).
• Envolvente de fuentes más ajustada que el insignia. La xs llega a unos 1400W, frente a hasta 2400W en el R750 completo. Generalmente es suficiente para almacenamiento LFF sin carga de GPU; dimensione las fuentes en la compra según la cantidad de discos activos y el TDP de la CPU.

Adecuación a la carga

Dónde mirar en cambio

• ¿Con ocho bahías LFF basta? La R750xs LFF de 8 bahías es de menor costo en la misma plataforma.
• ¿Necesita almacenamiento SFF con SSD o NVMe? La R750xs SFF de 8 bahías o de 16 bahías incluyen el Universal Backplane y la ruta NVMe.
• ¿Necesita el insignia de doble socket para capacidad LFF? La R750 LFF de 12 bahías ofrece 32 ranuras DIMM, Optane, más PCIe y una envolvente de fuentes más amplia.
• ¿LFF de 14.ª generación a menor costo? La R540 LFF de 12 bahías (Cascade Lake) entrega un rendimiento de discos giratorios equivalente a un costo de adquisición considerablemente menor.
• ¿Insignia LFF de 12 bahías de 14.ª generación? La R740xd LFF de 12 bahías es el insignia de doble socket de 14.ª generación.
• Equivalente de otro fabricante: el HPE ProLiant DL380 Gen11 es el análogo 2U más cercano de HPE. Actualmente no tenemos una página configurada del DL380 Gen11 LFF; consúltenos y le asesoramos.
