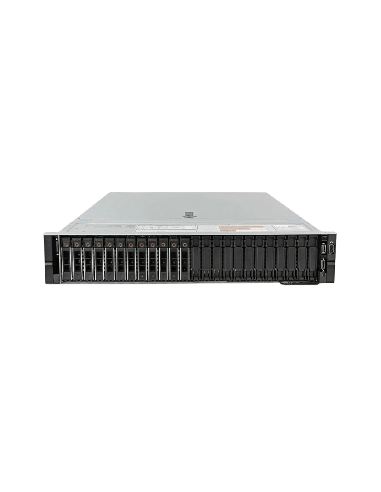

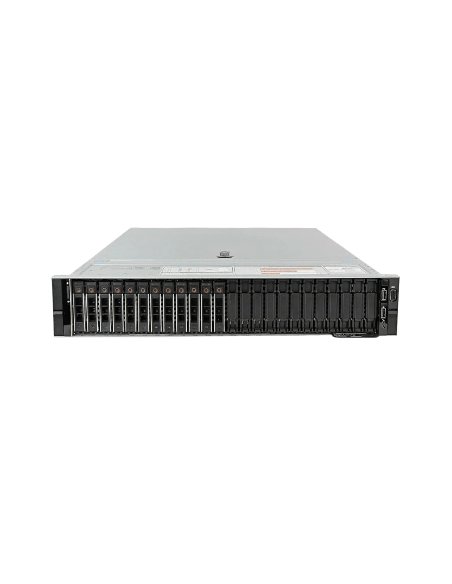

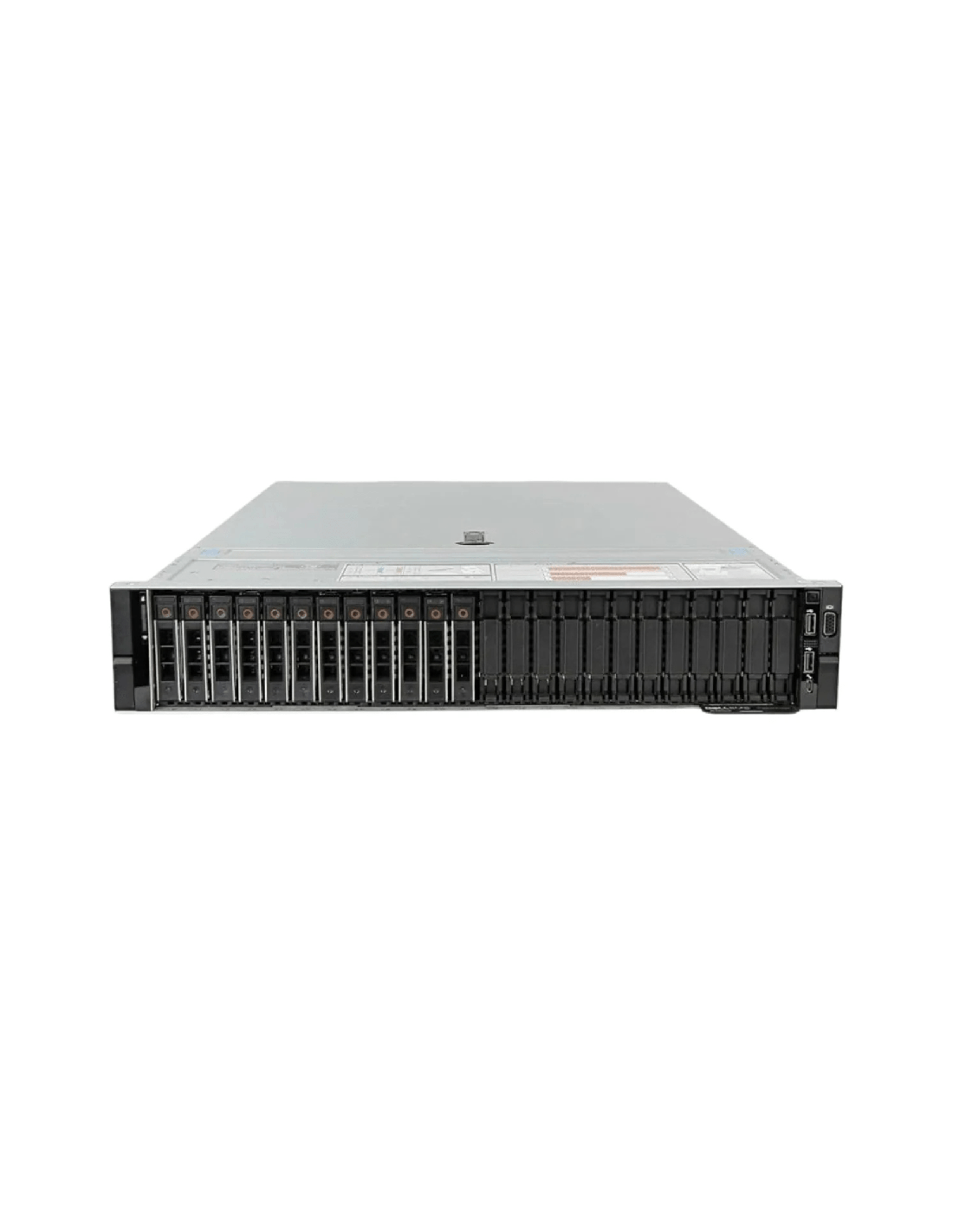

Dell PowerEdge R740xd 24-Bay 2.5" + 4-Bay RFB [14th Gen]

El R740xd 24-Bay 2.5" + 4-Bay RFB es la variante de máxima densidad SFF de la familia R740xd. Veinticuatro bahías frontales de 2.5" de intercambio en caliente sobre el backplane con expansor SAS, más cuatro bahías adicionales de 2.5" de intercambio en caliente en la parte trasera, para un total de veintiocho SFF en un único chasis 2U. La plataforma de cómputo Intel Purley de doble socket es idéntica a la de la página de referencia de 12 bahías de 3.5"; lo que realmente cambia es la combinación de backplanes SFF frontal y trasero y el compromiso arquitectónico: el conjunto de bahías traseras consume la ranura de riser 3, lo que reduce el número efectivo de ranuras PCIe y limita el espacio para GPU a 2 tarjetas de doble ancho (frente a 3 en el 24-Bay 2.5" estándar). A cambio, se obtiene la mayor densidad SFF de cualquier configuración R740xd y una separación física limpia entre los grupos de discos frontal y trasero para la estratificación de caché y capacidad.

El comprador que elige esta variante suele haber pensado para qué servirán esas cuatro bahías traseras. Los patrones que vemos con más frecuencia son: (1) separación de nivel de caché y de nivel de capacidad en HCI, con las 4 bahías traseras como nivel de caché (NVMe o SSD SAS de escritura intensiva) y las 24 frontales como nivel de capacidad; es la configuración vSAN OSA clásica con 4 grupos de discos; (2) repuestos en caliente combinados con almacenamiento del sistema operativo, con 2 bahías traseras como repuestos globales y 2 como espejo del SO físicamente separado del almacenamiento de cargas de trabajo; (3) consolidación de VDI o de bases de datos de máxima densidad, donde cada disco SFF cuenta. La sección «Cuándo 28 SFF es la elección correcta» más abajo cubre el árbol de decisión.

Cada R740xd que despachamos pasa por una prueba de estrés (burn-in) de más de 12 horas sobre cada canal de memoria, cada ranura PCIe y cada bahía de disco, incluidas las posiciones de la bahía trasera flexible y cada ranura de GPU bajo carga en las configuraciones con GPU.

Cuándo 28 SFF es la elección correcta

La RFB de 4 bahías se justifica en la familia R740xd por un patrón arquitectónico concreto: 28 SFF en un único chasis 2U con separación física entre los grupos de discos frontal y trasero. Es la opción adecuada cuando el diseño usa las bahías traseras como nivel de caché, como repuesto más SO, o para una densidad máxima real. No lo es cuando 24 SFF hubieran bastado, o cuando las restricciones de PCIe y GPU del conjunto de bahías traseras pesan más que las cuatro bahías adicionales.

Elija la RFB de 4 bahías cuando:

• Esté construyendo nodos HCI vSAN OSA con separación explícita entre nivel de caché y nivel de capacidad. Las 4 bahías traseras como caché NVMe o SSD SAS de escritura intensiva, y las 24 frontales como capacidad con SSD SATA o HDD SAS de 10K, es la configuración vSAN OSA clásica con 4 grupos de discos (1 de caché + 6 de capacidad por grupo).
• Esté construyendo despliegues Ceph hiperconvergentes con OSD en niveles, donde el par trasero aloja el nivel de journal o WAL+DB y las 24 bahías frontales alojan los OSD BlueStore.
• Esté ejecutando hosts VDI de muy alta densidad, de 60 a 100 sesiones de usuario con vGPU, donde los 28 SSD mejoran notablemente las IOPS de almacenamiento de usuario.
• Esté consolidando despliegues grandes de SQL Server donde cada disco cuenta, con ubicación separada de log, datos y tempdb entre los grupos frontal y trasero.
• Pueda aceptar el límite de GPU de 2 tarjetas de doble ancho (o no necesite GPU).
• No use expansión de bahías intermedias (las bahías intermedias y traseras son mutuamente excluyentes en el R740xd).

Elija el compañero estándar de 24 bahías de 2.5" cuando:

• Las 24 bahías frontales sean suficientes Y quiera el número completo de ranuras PCIe para HBA, adaptadores de red o 100 GbE adicionales.
• Necesite 3 GPU de doble ancho (el conjunto de bahías traseras de esta variante consume el tercer riser de GPU).
• Prefiera la expansión de bahías intermedias hasta 28 SFF (con otros compromisos de PCIe y GPU, pero la misma cantidad de discos).

Elija el compañero NVMe de 24 bahías de 2.5" cuando necesite 24 discos NVMe sin mezcla SAS/SATA; este chasis limita NVMe a 12 en zonificación flexible en las bahías frontales.

Elija el escalamiento horizontal (dos hosts estándar de 24 bahías de 2.5" en un pequeño clúster SDS) cuando la redundancia superior a la de un único chasis de 28 SFF pese más que la cantidad de chasis, lo que es lo adecuado para clústeres HCI de producción a partir de cierto tamaño.

Almacenamiento: 24 SFF frontales + 4 SFF traseras

Veinticuatro bahías frontales de 2.5" SAS/SATA de intercambio en caliente sobre el mismo backplane con expansor SAS que el 24-Bay 2.5" estándar, con el mismo soporte de zonificación flexible para hasta 12 discos NVMe en el grupo frontal. Además, cuatro bahías adicionales de 2.5" de intercambio en caliente en la parte trasera, conectadas mediante cableado SAS dedicado que recorre la parte superior del chasis y consume la ranura de riser 3. Las bahías traseras se presentan al sistema operativo a través de la misma PERC o HBA que las frontales, lo que ofrece una enumeración unificada de 28 discos con la opción de direccionar por separado los grupos frontal y trasero.

Configuración de nivel de caché + capacidad, el caso de uso canónico de esta variante:

• 4 bahías traseras: 4x NVMe o SSD SAS de uso mixto como nivel de caché (disco de caché vSAN OSA para cada uno de los 4 grupos de discos)
• 24 bahías frontales: 24x SSD SATA o HDD SAS de 10K como nivel de capacidad (6 discos de capacidad por grupo de discos, 4 grupos en total)
• Controladora: HBA330 en modo pass-through para ambos backplanes, frontal y trasero (vSAN OSA y Ceph requieren pass-through)

Es el nodo vSAN OSA clásico de 4 grupos de discos y la configuración que más despachamos en esta variante.

NVMe con zonificación flexible en el backplane frontal: igual que en el 24-Bay 2.5" estándar. Hasta 12 discos NVMe en zonificación flexible, siendo las configuraciones habituales 16 SAS/SATA + 8 NVMe o 12 SAS/SATA + 12 NVMe. Las 4 bahías traseras también pueden configurarse como NVMe en algunas revisiones de BOM, pero no todos los conjuntos de bahías traseras lo admiten; confirme al cotizar si el NVMe trasero forma parte de su especificación. Para despliegues de 24 discos totalmente NVMe, la página correcta es la del compañero NVMe de 24 bahías de 2.5".

Arquitectura de cableado: los cables SAS de las bahías traseras recorren la parte superior del chasis y se conectan a la expansión SAS del backplane principal. Este trazado ocupa espacio físico que de otro modo estaría disponible para el cableado de bahías intermedias, por eso las bahías intermedias y traseras son mutuamente excluyentes en el R740xd. La decisión arquitectónica queda fijada al momento del pedido.

Acceso de servicio a las bahías traseras: el reemplazo en caliente de discos en las 4 bahías traseras requiere acceso trasero libre en el rack, con espacio suficiente para extraer las bandejas. Si la parte trasera del rack tiene espacio restringido, el cambio de disco exige reubicar temporalmente el haz de cables. Se recomienda encarecidamente instalar brazo de gestión de cables en esta variante.

Opciones de discos: idénticas al compañero estándar de 24 bahías de 2.5". SSD SAS de lectura intensiva (1,92, 3,84, 7,68 TB), SSD SAS de uso mixto (1,92, 3,84 TB), SSD SATA de uso mixto (1,92, 3,84 TB), HDD SAS de 10K (1,2, 2,4 TB), NVMe U.2 (1,92, 3,84, 7,68 TB) para zonificación flexible. Para la discusión completa de niveles de disco, consulte el compañero de 24 bahías de 2.5".

Orientación sobre RAID para matrices de 28 discos: las implementaciones SDS son la respuesta más limpia con esta cantidad de discos: HBA330 en pass-through y que vSAN o Ceph gestionen la redundancia. Si se requiere RAID tradicional, las matrices de 28 discos necesitan una planificación cuidadosa. Un RAID 6 único de 28 discos tiene ventanas de reconstrucción impracticables y una sobrecarga de paridad excesiva. RAID 60 (varios tramos RAID 6 más pequeños en stripe) es el patrón adecuado: por ejemplo, dos tramos RAID 6 de 14 discos en RAID 60, o cuatro tramos RAID 5 de 7 discos en RAID 50 si la clase de disco es SSD, donde RAID 5 es aceptable hasta 6 discos. Definimos el diseño de la matriz al momento de cotizar.

RAID 5 es aceptable en matrices de SSD de hasta 6 discos por la ventana de reconstrucción corta y la menor tasa de URE en memoria flash. Para matrices de más de 6 discos, RAID 6 es el mínimo. RAID 10 es la opción adecuada para cargas de trabajo con muchas escrituras donde la penalización de escritura de paridad es inaceptable.

Arranque: BOSS-S1 (Boot Optimized Storage Solution, dos SSD SATA M.2 en espejo sobre una tarjeta PCIe dedicada, RAID 1 por hardware, intercambio en frío). Es el dispositivo de arranque estándar de la 14.ª generación. Lo añadimos por defecto a todos los BOM del R740xd. Si el despliegue usa 2 de las 4 bahías traseras como espejo del SO en lugar de BOSS, lo indicaremos explícitamente en el BOM y la decisión queda en manos del cliente.

Controladoras de almacenamiento

La familia PERC completa de 14.ª generación está disponible en este chasis mediante la ranura Mini-PERC. La selección de controladora sigue la misma lógica que el compañero estándar de 24 bahías de 2.5"; el conjunto de bahías traseras no cambia demasiado la historia de las controladoras, pero el número de 28 discos hace que el HBA330 sea la opción más habitual (las implementaciones SDS dominan esta variante).

PERC H740P (caché NV de 8 GB, con respaldo de batería): opción predeterminada de producción para cargas de trabajo con RAID tradicional que abarcan las bahías frontales y traseras. La H740P hace RAID sobre ambos backplanes como una única controladora. Para servidores de bases de datos o cargas de E/S mixtas donde el RAID por hardware sobre los 28 discos SAS/SATA es el modelo adecuado, la H740P es la elección. Nota: la H740P no hace RAID de NVMe; los discos NVMe en zonificación flexible van en RAID por software o en pass-through, sin importar la controladora elegida.

PERC H730P (caché de 2 GB, con respaldo de batería): opción de RAID por hardware de propósito general por debajo de la H740P. Precio más bajo. Aceptable para cargas de lectura intensiva o mixtas.

PERC H730 (caché de 1 GB, con respaldo de batería): arrastrada de la 13.ª generación por compatibilidad de la ranura Mini-PERC. Viable en el R740xd, pero en general es una degradación frente a la H730P o H740P en cargas de Cascade Lake. La vemos con frecuencia en el mercado de segunda mano, porque las actualizaciones de campo de la 13.ª a la 14.ª generación la conservaron en lugar de sustituirla; las unidades reacondicionadas a veces llegan con la H730 ya instalada. La cotizamos cuando el presupuesto es la restricción principal y el rendimiento de escritura no es crítico; en otro caso, cotizamos H730P o H740P. No es una recomendación principal.

PERC H330 (sin caché): RAID por hardware de entrada. No es apropiada para despliegues de producción de 28 discos en este chasis. Se incluye por completitud.

HBA330 (HBA en pass-through): la opción más habitual en esta variante porque el caso de uso canónico (HCI vSAN OSA con niveles de caché y capacidad) requiere pass-through. Es obligatoria para vSAN OSA, Storage Spaces Direct, Ceph y ZFS. La HBA presenta los 28 discos directamente al sistema operativo o al hipervisor.

PERC H840 (externa): para conectividad con gabinetes SAS externos cuando se necesita escalar más allá de las 28 bahías internas.

S140 (RAID por software vía chipset): solo para desarrollo y pruebas. No es una recomendación para producción.

Procesadores

El R740xd + RFB de 4 bahías admite Intel Xeon Scalable de 1.ª generación (Skylake-SP, 2017) y de 2.ª generación (Cascade Lake-SP, 2019) en el mismo socket LGA 3647. Compatibles sin modificaciones. La misma historia de compatibilidad de socket V1 / V2 que el resto de la familia de 14.ª generación.

La selección de CPU en este chasis sigue la lógica del 24-Bay 2.5" estándar: las cargas de trabajo que eligen la configuración de 28 SFF son activas en cómputo, así que no conviene subdimensionar.

• Gold 6230 (20 núcleos, 2.1 GHz, TDP de 125 W): punto óptimo para vSAN OSA HCI y SDS general. Cuarenta núcleos por chasis son más que suficientes.
• Gold 6248 (20 núcleos, 2.5 GHz, TDP de 150 W): cuando el chasis aloja un clúster VDI de alta densidad o un servidor de base de datos con OLTP activo. Reloj más alto para cargas sensibles a la latencia.
• Gold 6248R (24 núcleos, 3.0 GHz, TDP de 205 W): para servidores de base de datos con OLTP sobre 28 SSD donde importan tanto el número de núcleos como la velocidad de reloj. Requiere disipador de alto rendimiento.
• Platinum 8280 (28 núcleos, 2.7 GHz, TDP de 205 W): cuando el número de núcleos determina el licenciamiento o la planificación de capacidad para una densidad de VM muy alta.

Un disipador no compatible por encima de 150 W es la trampa. Cualquier procesador con TDP superior a 150 W requiere el disipador de alto rendimiento. El disipador estándar entrará en estrangulamiento térmico bajo carga sostenida. Esta trampa es frecuente en esta variante porque las cargas (VDI, bases de datos grandes, HCI densa) suelen elegir CPU de TDP más alto. Confirme el disipador al cotizar según el TDP de la CPU.

Un solo socket desactiva la mitad de la plataforma. Una configuración de un solo socket en este chasis resulta aún más costosa que en otras variantes del R740xd, porque el presupuesto de PCIe ya está reducido por el conjunto de bahías traseras. Un solo socket en una configuración con GPU y RFB no es algo que vayamos a despachar sin una razón explícita.

Nota térmica de alta densidad de almacenamiento: las configuraciones de 28 discos funcionan más calientes que las de 24 por las bahías traseras adicionales. La envolvente térmica no cambia, pero el margen es menor. Para Gold 6248 o superior con GPU, confirme la temperatura ambiente y el flujo de aire del rack al cotizar.

Memoria

24 ranuras DIMM DDR4: 12 por CPU, 6 canales por CPU, 2 DIMM por canal. Admite RDIMM de hasta 128 GB por DIMM y LRDIMM de hasta 256 GB por DIMM. Capacidad máxima de 3 TB con RDIMM de 128 GB a 2 DPC, y de 6 TB con LRDIMM de 256 GB.

Velocidad de memoria según población y generación:

• Skylake (V1): DDR4-2666 a 1 DPC, DDR4-2666 a 2 DPC
• Cascade Lake (V2), modelos Gold 6200 / 5222: DDR4-2933 a 1 DPC, baja a DDR4-2666 a 2 DPC
• Cascade Lake (V2), otros modelos: DDR4-2666 con cualquier población

La población completa de memoria es lo adecuado para despliegues de alta densidad en este chasis. Las cargas de VDI, bases de datos grandes y HCI densa que eligen la configuración de 28 SFF exigen mucha capacidad de memoria. RDIMM de 32 GB o 64 GB es el punto dulce en volumen; LRDIMM de 128 GB o 256 GB por DIMM se vuelve lo adecuado cuando se necesitan específicamente 1,5 TB o más de capacidad total, lo que es más común en esta variante que en las variantes LFF de almacenamiento masivo.

Guía de dimensionamiento por carga de trabajo:

• vSAN OSA HCI con 4 grupos de discos: lo típico es de 512 a 768 GB. vSAN se beneficia de la memoria para la capa de caché.
• Ceph hiperconvergente con OSD en niveles: de 384 a 768 GB según la cantidad de OSD y de PG.
• VDI de muy alta densidad (60 a 100 usuarios): de 768 GB a 1,5 TB según el perfil de usuario.
• Consolidación grande de SQL Server: de 1 TB a 1,5 TB para cargas serias con grandes buffer pools.

NVDIMM-N: hasta 12 módulos NVDIMM-N (16 GB cada uno). La misma restricción específica del chasis que en el 24-Bay 2.5" estándar: la batería de NVDIMM-N en la cubierta de GPU bloquea las GPU de longitud completa en el riser 2. Las NVDIMM-N son poco habituales en esta variante en la práctica, porque las cargas que eligen la RFB de 4 bahías tienden a ser HCI o VDI más que aplicaciones de registro de escritura anticipada; aun así, confirme al cotizar si las NVDIMM-N forman parte de su especificación.

Ajuste de BIOS de bifurcación NVMe: los discos NVMe en zonificación flexible en las bahías frontales y cualquier portador NVMe conectado por PCIe requieren la bifurcación habilitada en la BIOS. La BIOS predeterminada no la habilita. La configuramos durante la prueba de estrés en cualquier unidad despachada con NVMe en zonificación flexible.

Redes y expansión PCIe

El R740xd utiliza el estándar de mezzanine Network Daughter Card (NDC) de Dell. La ranura NDC es dedicada y no consume una ranura PCIe, lo que importa aún más en este chasis que en el 24-Bay 2.5" estándar, porque el presupuesto de ranuras PCIe ya es ajustado por el conjunto de bahías traseras.

Opciones de puertos NDC:

• 4x 1 GbE: opción base. No recomendada para despliegues HCI o VDI.
• 2x 10 GbE + 2x 1 GbE: opción mixta aceptable.
• 4x 10 GbE: línea base para virtualización general.
• 2x 25 GbE (Mellanox ConnectX-4 Lx): nuestra recomendación estándar para HCI en este chasis. El tráfico este-oeste del nivel de caché de vSAN OSA y el tráfico de replicación de Ceph se benefician materialmente de 25 GbE frente a 10 GbE.

100 GbE: no disponible como NDC. Si se requiere 100 GbE, va en una ranura PCIe. En este chasis el presupuesto de ranuras es ajustado (la bahía trasera ocupa un riser, y la NVMe en zonificación flexible ocupa más si está equipado), así que 100 GbE compite por una ranura restante limitada. La tarjeta adecuada es la ConnectX-5; la ConnectX-6 requiere PCIe Gen4, que esta plataforma no ofrece.

Expansión PCIe: hasta 8 ranuras PCIe Gen3 en el chasis, que bajan a unas 5 o 6 ranuras efectivas porque el riser 3 lo consume el cableado de las bahías traseras. Con controladoras NVMe de zonificación flexible en juego, el presupuesto se reduce aún más. Una configuración RFB de 4 bahías totalmente equipada, con 12 NVMe en zonificación flexible, 2 GPU, 100 GbE y una HBA externa, está genuinamente en el techo de PCIe del chasis; definimos el mapa de ranuras al cotizar y le indicamos qué no cabe.

Soporte de GPU

La GPU está disponible en esta variante, pero con un límite fijo de 2 tarjetas de doble ancho de 300 W (frente a 3 en el 24-Bay 2.5" estándar). La tercera ranura de riser para GPU la consume el conjunto de bahías traseras. Si necesita 3 GPU, el 24-Bay 2.5" estándar es la opción adecuada.

Configuraciones prácticas de GPU + 28 SFF:

• 2 GPU de doble ancho de 300 W + 28 SFF (sin NVMe en zonificación flexible): despliegues CUDA / inferencia de ML con nivel de datos totalmente SSD. El límite de 2 GPU es la restricción vinculante frente al 24-Bay 2.5" estándar.
• 1 GPU de doble ancho de 300 W + 28 SFF + NVMe en zonificación flexible + 100 GbE: las configuraciones con una sola GPU preservan presupuesto de ranuras para redes adicionales y controladoras NVMe en zonificación flexible.
• 4 T4 de ancho simple de 150 W + 28 SFF: VDI con vGPU de alta densidad de usuarios. El formato de ancho simple de la T4 permite caber más tarjetas en el presupuesto de ranuras reducido que las de doble ancho.

Kit de habilitación de GPU: necesario para las configuraciones con GPU. Lo añadimos por defecto a todos los BOM con GPU. El mismo kit y las mismas consideraciones que en el 24-Bay 2.5" estándar.

Gestión: generación de iDRAC9

iDRAC9 Enterprise es la especificación de producción. KVM remoto completo con consola HTML5, medios virtuales, integración con OpenManage Enterprise, Lifecycle Controller y Quick Sync 2 para gestión inalámbrica. El nivel Express es insuficiente para un despliegue desatendido; especificamos Enterprise en todos los BOM por defecto. Las métricas de salud de las bahías traseras aparecen en la misma enumeración de discos de iDRAC que las frontales, lo que simplifica la supervisión de salud de toda la flota mediante OpenManage Enterprise.

Silicon Root of Trust a través de la plataforma Intel. Módulo TPM 2.0 compatible. Verificación de firmware firmado criptográficamente en el arranque. Cumple los requisitos de HIPAA, PCI DSS, CMMC y cumplimiento civil federal.

Secure Boot, recuperación de BIOS, actualizaciones de firmware firmadas y System Erase cumplen los requisitos de FedRAMP, DoD y entornos de servicios financieros sin complementos de terceros. OpenManage Enterprise gestiona las actualizaciones de firmware de toda la flota, las plantillas de configuración y los informes de cumplimiento en los 28 discos.

Energía y refrigeración

Fuentes de poder Dell Flex Slot redundantes de intercambio en caliente: 495 W, 750 W (Platinum y Titanium), 1100 W Platinum, 1600 W Platinum, 2000 W y 2400 W. La carga de 28 discos consume un poco más que la variante de 24; los SSD tienen bajo consumo en reposo, así que la diferencia por discos es modesta, pero las configuraciones con GPU elevan notablemente el consumo total.

Corriente de arranque a escala: menos relevante en SSD que en disco giratorio (los SSD no tienen una sobrecarga mecánica al arrancar), pero los discos NVMe en zonificación flexible se inicializan con agresividad al encenderse. Los despliegues de varias unidades con RFB sobre la misma PDU deberían coordinar la secuencia de arranque en las configuraciones con GPU, donde el encendido simultáneo de GPU en varios chasis puede cargar brevemente el interruptor aguas arriba más de lo que sugiere el consumo en régimen.

La refrigeración es el kit de ventiladores estándar 2U de 14.ª generación, de intercambio en caliente, con redundancia N+1. El kit de ventiladores de alto rendimiento es lo adecuado para las configuraciones con GPU y para despliegues VDI de muy alta densidad donde el perfil operativo es carga sostenida de CPU+GPU.

Especificaciones físicas y notas de plataforma

• Formato: rack 2U. Dimensiones aproximadas de 86,8 mm x 482,0 mm x 715,5 mm (alto x ancho x fondo) con bisel. La misma envolvente de chasis que el resto de la familia R740xd. Las bahías traseras van a ras del panel trasero; no se necesita profundidad adicional.
• Expansión PCIe: hasta 8 ranuras PCIe Gen3, que bajan a unas 5 o 6 efectivas tras el cableado de las bahías traseras, que consume el riser 3. Configuraciones de riser 1A / 1B / 2A / 2B disponibles para los risers restantes; el riser 3 está ocupado por definición en esta variante. Con controladoras NVMe de zonificación flexible en juego, el presupuesto de ranuras se reduce aún más; definimos el mapa de ranuras al cotizar.
• Disponibilidad de partes: excelente hasta 2030 como mínimo. La variante RFB de 4 bahías tiene un volumen menor que el 24-Bay 2.5" estándar, pero el conjunto de bahías traseras y las piezas del chasis subyacente abundan en el mercado de segunda mano. Los canales Dell ProSupport siguen activos en 2026; el mantenimiento de terceros para Dell de 14.ª generación está maduro.
• Accesorios que recomendamos: kit de rieles deslizantes Dell ReadyRails II para el R740xd (confirme el número de parte al cotizar según la revisión de su chasis y la profundidad del gabinete), brazo de gestión de cables (muy recomendado en esta variante para el acceso de servicio a las bahías traseras), bisel LCD Dell para el chasis 2U del R740xd (confirme el número de parte al cotizar según la revisión de su chasis), kit de habilitación de GPU para configuraciones con GPU.
• Notas de plataforma: no se admite el intercambio en caliente de CPU. La bifurcación NVMe debe configurarse en la BIOS antes de que las portadoras NVMe en zonificación flexible se enumeren; la BIOS predeterminada no habilita la bifurcación. Las bahías intermedias y traseras son mutuamente excluyentes; elija una dirección arquitectónica al momento del pedido. La configuración de risers queda fijada al momento del pedido. El firmware del backplane con expansor SAS debe verificarse al recibir unidades reacondicionadas. El conjunto de bahías traseras forma parte de la especificación física del chasis y no puede convertirse en campo.

Nuestra valoración

Dónde destaca: máxima densidad SFF en un chasis Dell de 14.ª generación con separación física limpia entre los grupos de discos frontal y trasero. La configuración de referencia vSAN OSA HCI en esta variante (4 cachés NVMe traseras + 24 SSD de capacidad frontales, 4 grupos de discos, HBA330 en pass-through, redes de 25 o 100 GbE) es uno de los nodos HCI de un solo chasis más limpios disponibles en el mercado de segunda mano. Los despliegues Ceph hiperconvergentes con OSD en niveles siguen el mismo patrón. Las grandes consolidaciones de SQL Server con ubicación separada de log, datos y tempdb entre los grupos frontal y trasero. Hosts VDI de muy alta densidad, de 60 a 100 usuarios por chasis con vGPU.

Dónde mirar en su lugar: si 24 SFF bastan y el número completo de ranuras PCIe importa, el compañero estándar de 24 bahías de 2.5" es más limpio. Si necesita 3 GPU de doble ancho, el 24-Bay 2.5" estándar es la única variante del R740xd que lo admite (esta variante limita a 2). Si necesita 24 discos NVMe sobre un backplane nativo conectado por PCIe, el compañero NVMe de 24 bahías de 2.5" es el especialista dedicado. Si necesita capacidad masiva al menor costo por TB, la de 12 bahías de 3.5" con NL-SAS es la opción adecuada. Si necesita escalamiento horizontal para mayor redundancia que 28 SFF en un solo chasis, dos hosts estándar de 24 bahías de 2.5" en un clúster suelen ser la mejor respuesta que empaquetar 28 discos en un solo chasis.

En resumen: la RFB de 4 bahías es la opción adecuada para un perfil concreto de comprador: el arquitecto HCI que construye un nodo vSAN OSA o Ceph de un solo chasis con separación explícita entre nivel de caché y nivel de capacidad, el arquitecto de bases de datos que consolida sobre 28 discos con ubicación separada de E/S, o el arquitecto VDI que empaqueta de 60 a 100 usuarios con vGPU en un único envolvente 2U. Cerca de la mitad de nuestras conversaciones de cotización sobre esta variante terminan con nosotros orientando al comprador hacia el 24-Bay 2.5" estándar, porque la justificación de la bahía trasera no se basa específicamente en la estratificación de caché ni en la separación de grupos físicos; la otra mitad son el comprador adecuado para esta variante. Para ese comprador, esta es la configuración con un horizonte de despliegue de 4 a 6 años y ahorros significativos de TCO frente al hardware de generación actual.

Dónde encaja el R740xd en 2026

El R740xd es el Dell PowerEdge de 14.ª generación (Skylake-SP 2017, Cascade Lake 2019). Maduro, bien respaldado en el mercado de segunda mano, y nuestra familia de SKU de almacenamiento de 14.ª generación de mayor rotación. El soporte extendido de Dell ProSupport para el R740xd se acerca a su fin; el mantenimiento de terceros es la vía de soporte de producción estándar en 2026.

Frente al R730xd de 13.ª generación: omita el R730xd salvo que tenga un techo de costo estricto. El R740xd aporta Skylake o Cascade Lake (frente a Broadwell), DDR4 (frente a DDR3), iDRAC9 con Silicon Root of Trust y entre 4 y 6 años más de disponibilidad de partes.

Frente al R750xd de 15.ª generación (Ice Lake, 2021): el R750xd añade PCIe Gen4 (ancho de banda duplicado para NVMe y 100 GbE), DDR4-3200, 32 ranuras DIMM y Xeon Scalable de 3.ª generación. Existen variantes de bahías traseras de 15.ª generación con compromisos arquitectónicos similares. Para cargas limitadas por ancho de banda de memoria o E/S PCIe Gen4, el R750xd es la vía de actualización. Para HCI de densidad SFF con presupuesto ajustado, el R740xd + RFB de 4 bahías sigue siendo competitivo.

Frente al R760xd2 de 16.ª generación: el R760xd2 es el rack 2U de almacenamiento denso actual de producción, con DDR5-5600, PCIe Gen5, hasta 64 núcleos por socket en Emerald, arranque BOSS-N1 NVMe y PERC H965i tri-modo (RAID NVMe por hardware). Para cargas en producción más allá de 2030 o que necesitan contratos de soporte de generación actual, el R760xd2 es el salto adecuado.

Frente al equivalente de HPE: el análogo entre fabricantes es el chasis HPE ProLiant DL380 Gen10 de 24 SFF + bahías traseras. Mismo vocabulario de plataforma Purley de doble socket, iLO 5 comparable en gestión y una envolvente de PSU comparable. La variante HPE ofrece una densidad similar de 28 SFF con compromisos arquitectónicos similares; la ventaja del lado Dell en 2026 es la profundidad de suministro en esta configuración específica y la madurez de OpenManage Enterprise para la gestión de flotas.

Limitaciones honestas

Limitaciones específicas de este chasis (además de las limitaciones a nivel de plataforma compartidas con el resto de la familia R740xd):

• El número de ranuras PCIe se reduce. El riser 3 lo consume el cableado de las bahías traseras. El número efectivo de ranuras PCIe baja de 8 (24 bahías estándar) a unas 5 o 6. Confirme su lista de tarjetas PCIe al cotizar.
• El espacio para GPU se limita a 2 de doble ancho. La tercera ranura de GPU la consume el cableado de las bahías traseras. Si se requieren 3 GPU, la variante es el 24-Bay 2.5" estándar.
• Las bahías intermedias y traseras son mutuamente excluyentes. No se pueden tener ambas. El 24-Bay 2.5" estándar con bahías intermedias también da 28 SFF en total, pero con otros compromisos de PCIe y GPU.
• El acceso de servicio a las bahías traseras requiere espacio en la parte trasera del rack. Se recomienda encarecidamente instalar CMA para mantener el cableado fuera de la ruta de servicio de las bahías traseras.
• Las matrices de 28 discos necesitan una estrategia de RAID cuidadosa. Un RAID 6 único de 28 discos tiene ventanas de reconstrucción impracticables y una sobrecarga de paridad excesiva. RAID 60 (varios tramos RAID 6 más pequeños) es el patrón recomendado para RAID tradicional con esta cantidad de discos. Los despliegues SDS evitan el problema con HBA330 en pass-through.
• No hay RAID NVMe por hardware en la 14.ª generación. Los discos NVMe en zonificación flexible van en RAID por software o en pass-through. Para RAID NVMe por hardware, pase a la R760xd2 de 16.ª generación con PERC H965i.
• Techo de PCIe Gen3. Todas las ranuras y el backplane son PCIe 3.0. Las tarjetas PCIe Gen4 funcionan a velocidades Gen3. La vía de actualización es la 15.ª generación (Gen4) o la 16.ª (Gen5).
• La velocidad de memoria baja a 2 DPC en Cascade Lake V2. 2933 MT/s a 1 DPC, 2666 MT/s a 2 DPC.
• Disipador de alto TDP obligatorio por encima de 150 W. Las cargas densas de esta variante eligen CPU de TDP más alto; la trampa del disipador no compatible es frecuente.
• Un solo socket desactiva la mitad de la plataforma. Especialmente costoso en esta variante, donde el presupuesto PCIe ya es ajustado.
• La configuración de bahías queda fijada al momento del pedido. El conjunto de bahías traseras forma parte de la especificación física del chasis.
• Aplican restricciones de NVDIMM-N + cubierta de GPU. La batería de NVDIMM-N en la cubierta de GPU bloquea las GPU de longitud completa en el riser 2.

Ajuste por carga de trabajo

Dónde mirar en su lugar

• R740xd 24-Bay 2.5": compañero SFF estándar sin bahía trasera. Elíjalo por el número completo de ranuras PCIe o las configuraciones de 3 GPU.
• R740xd 12-Bay 3.5": página de referencia de capacidad masiva LFF para despliegues con NL-SAS.
• R740xd 12-Bay 3.5" + RFB de 2 bahías LFF: el equivalente LFF de esta variante. Mismo patrón arquitectónico (más bahías, menos ranuras PCIe) pero en formato LFF.
• R740xd 24-Bay 2.5" NVMe: compañero totalmente NVMe. Elíjalo cuando el requisito sean 24 discos NVMe sobre un backplane nativo conectado por PCIe.
• R740 16-Bay 2.5": compañero 2U equilibrado en cómputo. Elíjalo cuando 16 SFF sean suficientes y la densidad de almacenamiento no sea la limitación.
