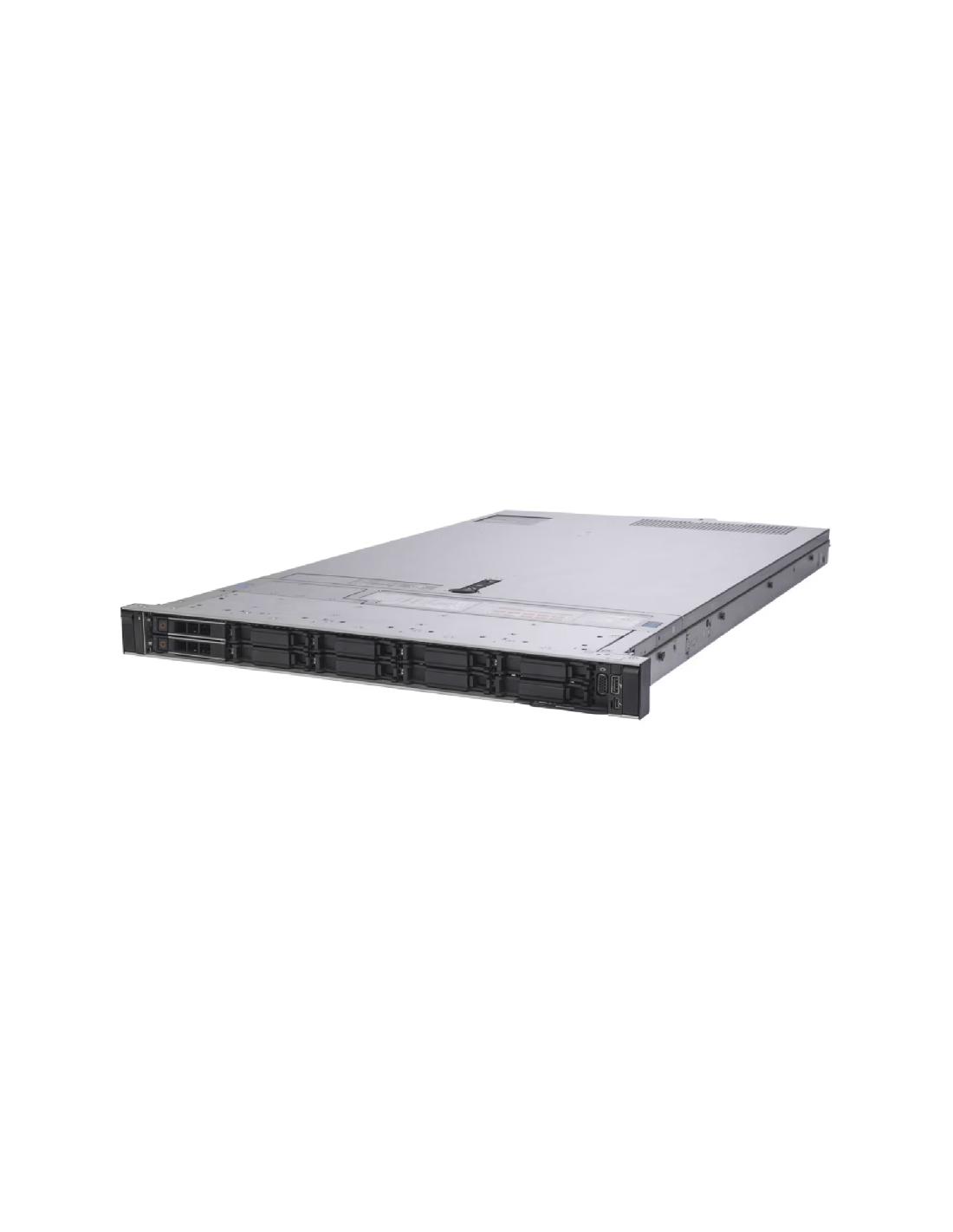

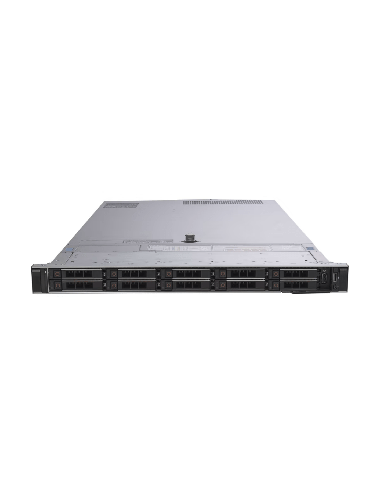

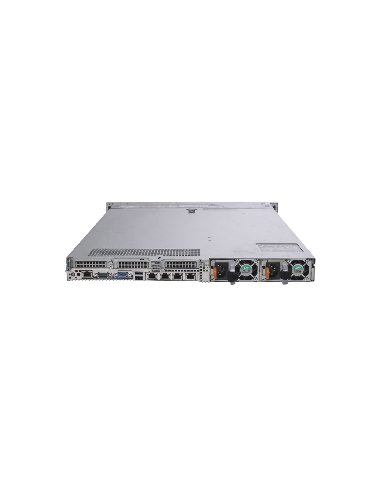

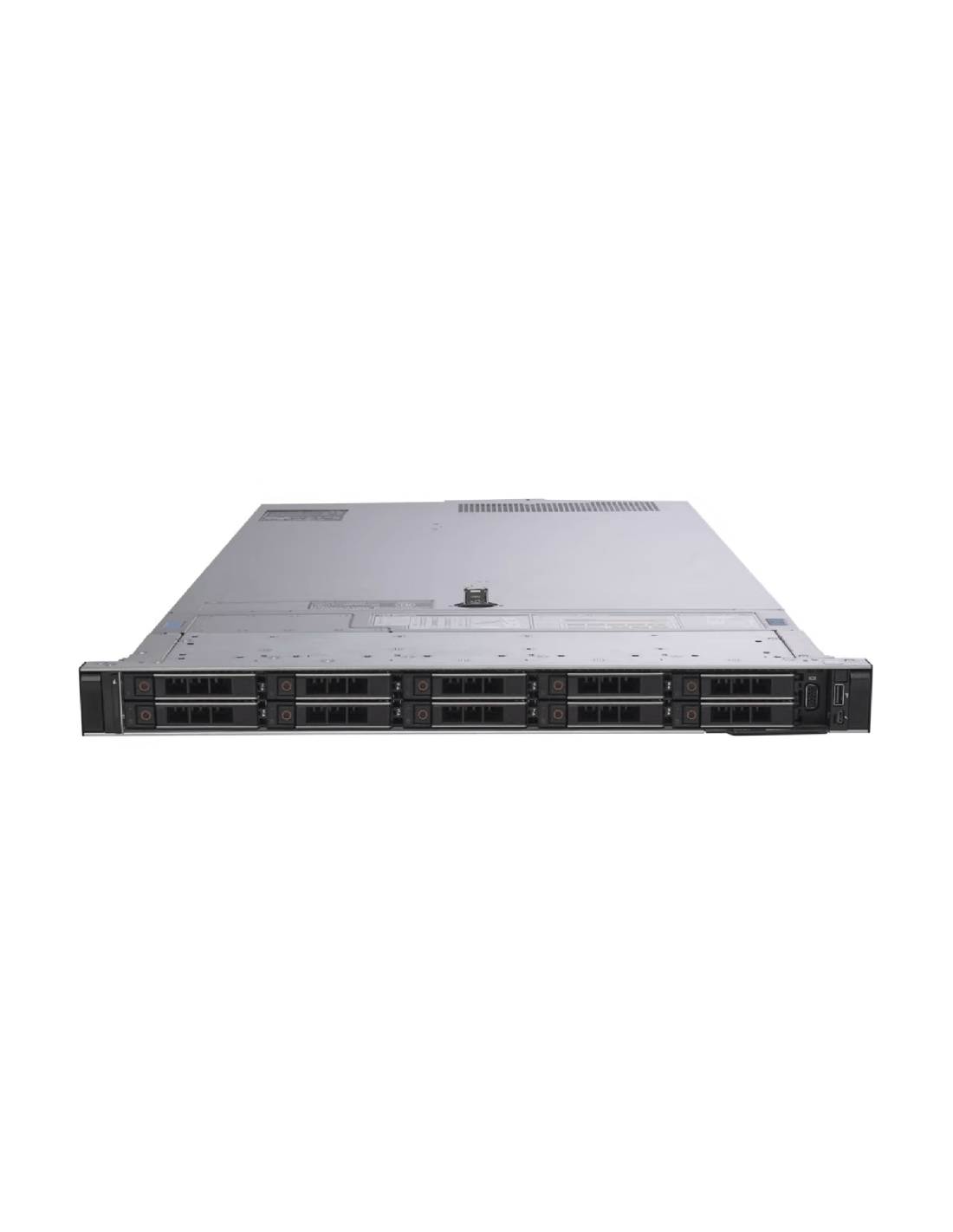

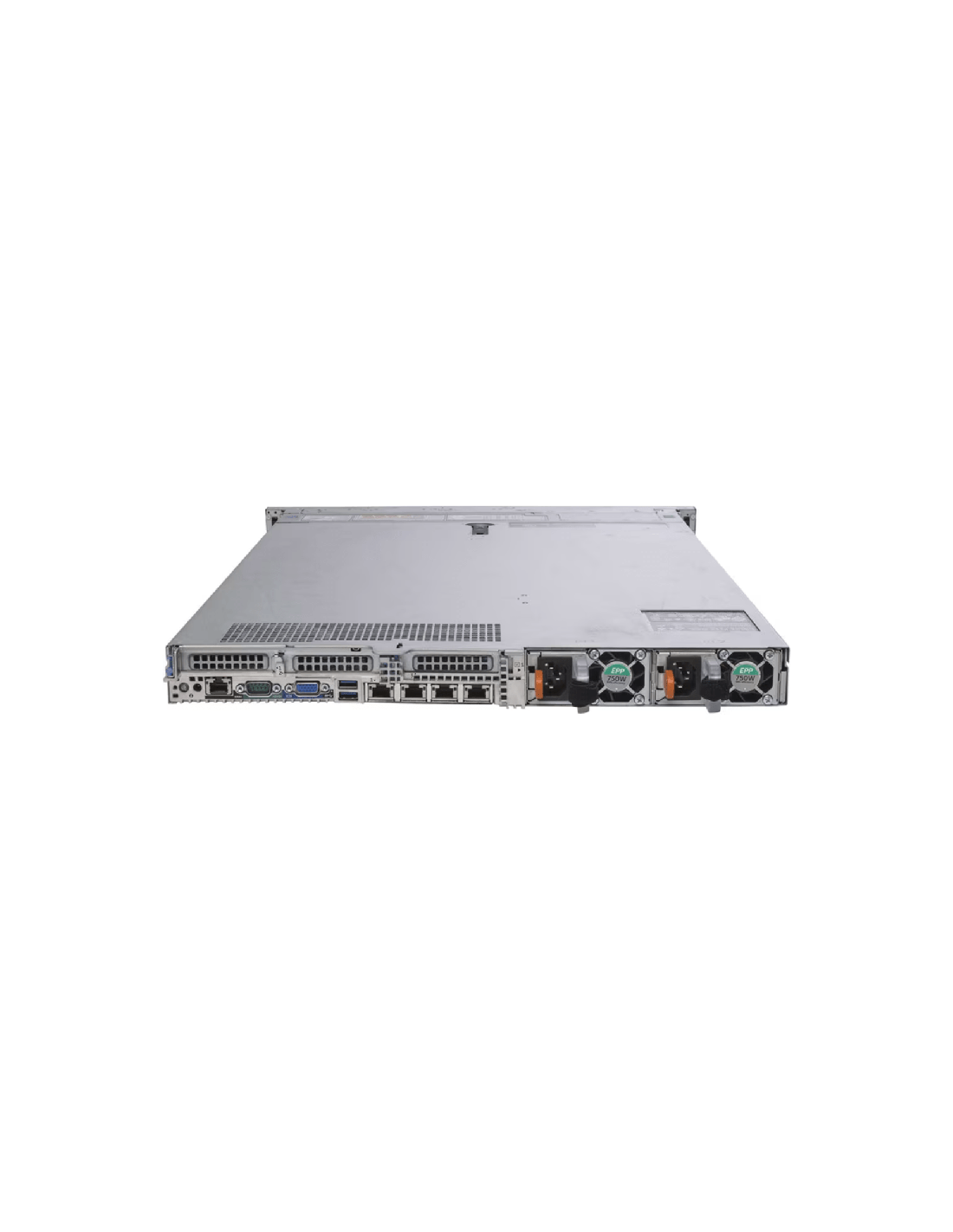

Dell PowerEdge R640 10-Bay 2.5" Drives [+ RFB Rear Flex Bay] [14th Gen]

El R640 10-Bay + RFB es la configuración reacondicionada de Dell PowerEdge de 1U a la que recurrimos cuando un cliente necesita más de diez bahías de disco en un solo chasis 1U. El Rear Flex Bay (RFB) agrega dos bahías de disco de 2.5" de intercambio en caliente en la parte trasera del chasis, con lo que el total de discos llega a doce dentro de la misma huella 1U. Combinado con el backplane frontal opcional compatible con NVMe, esta es la variante del R640 con mayor flexibilidad de almacenamiento: bahías frontales para el almacenamiento principal, bahías traseras para medios de arranque, nivel de caché o destino de respaldo.

El compromiso arquitectónico importa. El RFB ocupa físicamente espacio en la parte trasera del chasis y restringe la configuración del riser secundario, lo que reduce la disponibilidad de ranuras PCIe de altura completa. Si no necesita los discos traseros adicionales y quiere flexibilidad total de ranuras PCIe para configuraciones con dos NIC, HBA y GPU, el chasis estándar de 10 bahías es la opción adecuada. Los dos discos traseros extra se pagan con una o dos posiciones PCIe.

Cuándo el 10-Bay + RFB es la opción correcta

El chasis + RFB se justifica cuando se da alguno de estos patrones de diseño: se necesita un par de discos de arranque dedicado en la parte trasera que no consuma una bahía frontal, se quiere un nivel de caché SSD separado físicamente del pool de almacenamiento principal, o la carga de trabajo necesita realmente más de diez discos en un solo 1U y un chasis 2U no es opción por razones de densidad en rack. Las configuraciones vSAN ReadyNode que buscan una geometría de grupo de discos de 12 unidades en 1U son otro patrón habitual: las dos bahías traseras alojan el nivel de caché y las diez frontales, el nivel de capacidad.

Si su carga de trabajo funciona bien con diez bahías frontales y quiere flexibilidad PCIe, el chasis estándar de 10 bahías es la arquitectura más simple. Si su arquitectura de almacenamiento es NVMe en todas las bahías frontales, la opción correcta es el chasis 10-Bay NVMe. El + RFB está pensado específicamente para los casos en que las bahías traseras son un requisito firme.

Almacenamiento: 10 bahías frontales + 2 traseras (RFB)

Diez bahías frontales de 2.5" de intercambio en caliente sobre un backplane SAS/SATA (backplane compatible con NVMe opcional; confirmar al cotizar), más dos bahías adicionales de 2.5" de intercambio en caliente en la parte trasera del chasis mediante el conjunto Rear Flex Bay. Total: doce bahías de 2.5" de intercambio en caliente en 1U.

Configuraciones habituales:

• Bahías frontales para datos y traseras para arranque: diez bahías frontales disponibles para el pool de datos principal (SSD SAS, SAS/SATA mixto o todo flash), y las dos bahías traseras con un par de arranque del sistema operativo en espejo. Separación más limpia entre arranque y datos, y todas las bahías frontales quedan disponibles para almacenamiento de producción.
• Bahías frontales para el nivel principal y traseras para caché: datos de producción en el backplane frontal y dos SSD en las bahías traseras actuando como caché de escritura directa o de lectura. Útil en arquitecturas de almacenamiento escalonado y para la ranura de nivel de caché en grupos de discos vSAN OSA.
• Bahías frontales para datos fríos y traseras para datos calientes: disco giratorio de mayor capacidad o almacenamiento near-line en las bahías frontales, con SSD SAS de alta resistencia en las bahías traseras para el conjunto de trabajo activo.

Nota sobre NVMe: el soporte NVMe frontal en este chasis depende del backplane específico que se pida. No todos los R640 10-Bay salen con el backplane compatible con NVMe. Confirme al cotizar antes de dar por hecho que el NVMe frontal forma parte de su configuración. Para despliegues con NVMe prioritario, donde cada bahía frontal es NVMe, el chasis correcto es el 10-Bay NVMe, no este.

Alternativa BOSS para el arranque: si prefiere el módulo BOSS estándar y los accesorios ReadyRails II para el arranque, libera ambas bahías traseras para uso de datos. BOSS no consume una bahía frontal, una trasera ni un canal de la controladora RAID. Recomendamos BOSS como solución de arranque por defecto en la mayoría de las configuraciones; el arranque en bahías traseras es lo indicado cuando el cliente quiere discos de arranque accesibles desde el frente por facilidad de servicio, o cuando ambas bahías traseras se necesitan para el nivel de caché y BOSS entraría en conflicto con ese diseño.

Controladoras de almacenamiento a escala de 12 bahías

La configuración de 12 bahías (10 frontales más 2 traseras) hace que la decisión de controladora RAID sea más crítica que en el chasis estándar de 10 bahías. Dos consideraciones clave: las bahías traseras se conectan mediante un arnés de cables independiente a la misma controladora que el backplane frontal, y el dimensionamiento de la caché de escritura pesa más en un array de 12 discos que en uno de 10.

• PERC H740P (caché NV de 8 GB, con respaldo de batería): la recomendación por defecto en este chasis. La caché no volátil de 8 GB tiene el tamaño adecuado para un array de 12 discos, y el respaldo de batería es indispensable para cualquier carga de datos de producción.
• PERC H730P (caché de 2 GB, con respaldo de batería): aceptable para cargas de trabajo de lectura intensiva o de escritura moderada en este chasis, pero la caché de 2 GB es escasa para 12 discos si el rendimiento de escritura importa. Cotice H740P salvo que el costo sea la restricción.
• PERC H730 (caché de 1 GB, con respaldo de batería): controladora de la era de la generación 13 que Dell mantuvo compatible con la ranura Mini-PERC en la generación 14. Funciona en este chasis y aparece con frecuencia en unidades R640 reacondicionadas como resto de despliegues anteriores. Viable, pero generalmente una degradación frente a H730P o H740P en cargas Cascade Lake, y la caché de 1 GB es insuficiente para la actividad de escritura sobre 12 discos. Cótela cuando el presupuesto sea la restricción principal; si no, suba de modelo.
• PERC H330 (sin caché): RAID por hardware para cargas ligeras. No se recomienda en un array de 12 discos con datos de producción.
• HBA330 (paso directo): para almacenamiento definido por software, donde vSAN, Storage Spaces Direct o Ceph gestionan la redundancia sobre el array de 12 discos. Las bahías frontales y traseras se presentan como dispositivos sin procesar a la capa de software.
• S140 (RAID por software): solo para desarrollo y pruebas. No es una recomendación para producción, sobre todo a escala de 12 bahías.

La arquitectura de una sola controladora compartida entre bahías frontales y traseras implica que una falla de la controladora deja sin acceso los doce discos a la vez. Es el mismo perfil de punto único de falla que el 10-Bay estándar, pero la mayor cantidad de discos hace que la elección de la controladora tenga más consecuencias.

Procesadores

Opciones de CPU: dos procesadores Intel Xeon Scalable de 1.ª generación (Skylake-SP) o de 2.ª generación (Cascade Lake-SP), socket LGA 3647 con el chipset de la serie Intel C620. Skylake y Cascade Lake son compatibles directos entre sí. Hasta 28 núcleos por CPU. El vocabulario de la plataforma coincide con el resto de la familia R640.

Nuestras recomendaciones de SKU en este chasis: Intel Xeon Gold 6230 (20 núcleos, 125 W) para la configuración equilibrada de infraestructura convergente, que es el patrón de carga más común en el + RFB. Para configuraciones vSAN ReadyNode con 12 discos alimentando un clúster de alta densidad de máquinas virtuales, Gold 6248 (20 núcleos, 150 W) o Gold 6254 (18 núcleos, 200 W) ofrecen el margen por núcleo que consumen los servicios de datos de vSAN.

Requisito de disipador: cualquier CPU por encima de 150 W de TDP requiere el kit de disipador de alto rendimiento y el kit de ventiladores de alto rendimiento de Dell. En este chasis en particular, el conjunto de bahías RFB afecta levemente el flujo de aire trasero, así que somos más conservadores con las configuraciones de CPU de gama alta que en el 10-Bay estándar. Las configuraciones con CPU de 165 W o más, más una GPU y los 12 discos poblados, deben pasar por las tablas de restricción térmica de Dell al cotizar; incluimos esta validación como parte de la revisión de la configuración.

Advertencia sobre un solo socket: una configuración + RFB con una sola CPU es compatible, pero reduce la plataforma a la mitad. Con una sola CPU poblada solo son accesibles 12 de las 24 ranuras DIMM, la mitad de las líneas PCIe quedan inactivas, y la NDC y varias ranuras PCIe se enrutan por la segunda CPU y quedan no disponibles. La distribución de almacenamiento de 12 discos ya implica una carga que justifica doble socket; el uso de un solo socket en este chasis es poco habitual fuera de entornos de laboratorio y desarrollo.

Memoria

Arquitectura: 24 ranuras DIMM DDR4, 12 por CPU distribuidas en 6 canales a 2 DIMM por canal. La disposición de 6 canales de Purley es la característica de memoria que define a la plataforma.

Tipos de DIMM compatibles:

• RDIMM: opción empresarial estándar. Hasta 64 GB por DIMM, 1.5 TB en total con la población completa.
• LRDIMM: hasta 128 GB por DIMM, 3 TB en total. La vía para superar 1.5 TB sin Optane.
• Intel Optane Persistent Memory (PMem): solo CPU Cascade Lake de la serie L. Hasta 7.68 TB combinados con LRDIMM. Las configuraciones vSAN con caché Optane usan específicamente PMem en modo App Direct y son una carga conocida del + RFB; revisamos el cálculo del tamaño de caché al cotizar cuando esto está en alcance.
• NVDIMM-N: nicho; rara vez la respuesta correcta en 2026.

Velocidad de memoria: DDR4-2933 en Cascade Lake Gold 6200 / 5222 con 1 DPC, DDR4-2666 con población completa de 2 DPC, y DDR4-2666 en todos los SKU de Skylake. La población completa de 24 DIMM en el + RFB es común porque las cargas que justifican un 1U de 12 discos (vSAN, virtualización densa, convergencia mixta) son sensibles al ancho de banda de memoria. La ganancia de ancho de banda por poblar todos los canales compensa la reducción de velocidad a 2666.

Reglas de mezcla: empareje rangos, capacidad y temporizaciones dentro de un canal. No cotizamos configuraciones mezcladas para producción; los DIMM de juegos emparejados evitan problemas sutiles de estabilidad y simplifican futuras ampliaciones.

Redes y expansión PCIe

Network Daughter Card (NDC): la mezzanine NDC de Dell gestiona la red principal y no consume ninguna ranura PCIe. Esto importa más en el + RFB que en la mayoría de variantes R640, porque el RFB restringe el riser trasero. Opciones de NDC:

• 4x 1 GbE: nivel de entrada, no recomendado para las cargas convergentes que normalmente justifican un chasis de 12 discos.
• 2x 10 GbE SFP+ + 2x 1 GbE: base para la mayoría de configuraciones + RFB con cargas de virtualización empresarial.
• 4x 10 GbE SFP+: la opción adecuada para clústeres vSAN y configuraciones convergentes donde el tráfico de almacenamiento y el de aplicaciones necesitan enlaces separados.
• 2x 25 GbE SFP28: muy recomendada para configuraciones de 12 discos todo flash y nodos vSAN todo flash. Bajo carga, 10 GbE puede convertirse en el cuello de botella de un array de 12 SSD SAS.

Expansión PCIe: aquí es donde vive el compromiso del RFB: el conjunto Rear Flex Bay ocupa físicamente espacio en la parte trasera del chasis y restringe el riser secundario. Las opciones de riser 2 que entregan una ranura PCIe de altura completa en el 10-Bay estándar se reducen o eliminan en el + RFB según el SKU específico del RFB. Impacto práctico: esperar 2 ranuras PCIe, no 3, en la mayoría de configuraciones + RFB. Confirme la disponibilidad exacta de riser al cotizar según la revisión de su chasis.

Las configuraciones que requieren tres tarjetas PCIe de altura completa (patrón típico: NIC dual de 25 GbE, HBA SAS externa y GPU) no encajan limpiamente en este chasis. El 10-Bay estándar es la respuesta correcta para ese presupuesto PCIe.

Soporte de GPU

La envolvente térmica de 1U más el impacto del flujo de aire trasero del RFB hacen que el soporte de GPU en este chasis esté más limitado que en el 10-Bay estándar. Las tarjetas de ancho simple y perfil bajo (clase NVIDIA T4) son viables para cargas de inferencia donde una sola GPU con un nivel de almacenamiento de 12 discos es la arquitectura. Las configuraciones multi-GPU en el + RFB no las cotizamos a menudo; la restricción del riser y el impacto en el flujo de aire se acumulan en contra de esta combinación, y en ese punto el Dell PowerEdge R740 16-Bay 2.5" 2U es la mejor opción.

Las configuraciones de una sola tarjeta FPGA son compatibles y se comportan de forma similar a las de una sola GPU en este chasis. Para cualquier configuración de GPU en el + RFB, validamos contra las tablas de restricción térmica de Dell al cotizar.

Gestión: generación de iDRAC9

iDRAC9 Enterprise: requerido para un despliegue en producción. KVM remoto, medios virtuales, analítica predictiva, Group Manager, Quick Sync 2, Silicon Root of Trust. El patrón de carga de 12 discos suele implicar que el chasis está desatendido en el rack, lo que hace que iDRAC9 Enterprise sea funcionalmente indispensable.

Línea base de seguridad: Silicon Root of Trust ancla la verificación del firmware en silicio inmutable. El modo System Lockdown impide cambios de firmware no autorizados después del despliegue. El módulo TPM 2.0 es compatible y recomendado para cualquier despliegue sujeto a los marcos de cumplimiento NIST 800-171, CMMC, FedRAMP, HIPAA o PCI DSS.

Lifecycle Controller y OpenManage Enterprise: el mismo plano de gestión de Dell que el resto de la familia R640. Lifecycle Controller para la orquestación de firmware por chasis; OpenManage Enterprise para el cumplimiento de firmware a escala de flota, detección de desviaciones de configuración y seguimiento del estado de garantía. Vale la pena integrarlo en cualquier flota de más de 20 unidades.

Energía y refrigeración

La configuración de 12 discos con RFB agrega dos discos al presupuesto de energía y térmico frente al estándar de 10 bahías. Dimensionamos las PSU según la configuración real, no según el máximo del chasis. Como guía:

• Ligera (CPU Silver, RAM parcial, HDD y SSD mixtos): 2x 495 W Platinum, consumo máximo aproximado de 310 W (algo mayor que el chasis estándar por los dos discos extra)
• Equilibrada (Gold 6230, RAM completa, SSD SAS en las 12 bahías): 2x 750 W Platinum, consumo máximo aproximado de 510 W
• Pesada (Gold 6248, RAM completa, 12 bahías todo SSD más GPU): 2x 1100 W Platinum, consumo máximo aproximado de 740 W

Térmica: ocho ventiladores redundantes de intercambio en caliente de serie. El conjunto de discos traseros sí afecta levemente el flujo de aire trasero del chasis. Para configuraciones con CPU de 165 W o más y GPU, el kit de ventiladores de alto rendimiento es muy recomendable en este chasis en particular, más que en el 10-Bay estándar. El soporte ASHRAE A3 (40 °C) es alcanzable con el kit de ventiladores de alto rendimiento, pero el margen operativo es más estrecho que en el chasis estándar; somos conservadores al aprobar A3 en configuraciones + RFB de TDP alto.

Especificaciones físicas y notas de plataforma

• Factor de forma: servidor de rack 1U. 42.8 mm de alto x 434 mm de ancho. El conjunto RFB amplía levemente la profundidad del chasis frente al 10-Bay estándar; esperar 760-790 mm de trasera a frontal incluido el RFB, en lugar de los 735-760 mm del estándar. Confirme la holgura del kit de rieles en racks poco profundos antes de pedir.
• Expansión PCIe: hasta 2 ranuras PCIe Gen3 en la mayoría de SKU + RFB (frente a 3 en el 10-Bay estándar). Las opciones de riser 2 se reducen por el conjunto RFB. Las configuraciones que requieren 3 o más tarjetas de altura completa no encajan limpiamente en este chasis.
• Disponibilidad de repuestos: buena. El conjunto RFB en sí es menos común en el mercado de segunda mano que el backplane del 10-Bay estándar, pero cobertura de repuestos de Dell sigue activa y las unidades + RFB reacondicionadas están disponibles. Las controladoras PERC, las tarjetas NDC, los módulos de ventiladores y las PSU son los mismos que en el resto de la familia R640.
• Accesorios que recomendamos: bisel LCD de Dell (N/P 521RX bisel de seguridad, 7M3F1 bisel LCD sin seguridad, 9NN24 con seguridad; confirme la pieza al cotizar), kit de rieles deslizantes ReadyRails II de Dell y brazo de gestión de cables (CMA) de Dell. El CMA importa más en este chasis que en la mayoría, porque el conjunto de bahías traseras exige sacar el chasis hacia adelante para cualquier intervención en los discos traseros.
• Notas de plataforma: los discos traseros se acceden sacando el chasis hacia adelante; son de intercambio en caliente pero su servicio es más lento que el de las bahías frontales. La única PERC que gestiona ambos arrays, frontal y trasero, significa que una falla de controladora aísla los doce discos. El cambio de NDC y de CPU siguen requiriendo acceso con el equipo apagado. Si se agregan tarjetas de expansión NVMe, deben configurarse correctamente los ajustes de bifurcación NVMe en la BIOS.

Nuestra evaluación

Dónde destaca: nodos ReadyNode de vSAN de 12 discos donde la geometría del grupo de discos exige separar el nivel de caché entre bahías frontales y traseras. Hosts de infraestructura convergente que se benefician de discos de arranque en espejo montados en la parte trasera, manteniendo el sistema operativo fuera del pool de datos. Configuraciones de almacenamiento escalonado con un conjunto de trabajo caliente en las bahías traseras y capacidad en las frontales. Cargas que legítimamente necesitan 12 discos de intercambio en caliente en 1U, donde la densidad de rack descarta el R740xd de 2U.

Dónde buscar en cambio: si no necesita bahías traseras, el chasis 10-Bay estándar le da el presupuesto completo de ranuras PCIe. Si su almacenamiento es NVMe prioritario en todas las bahías, el 10-Bay NVMe es la arquitectura más limpia. Si su configuración requiere tres o más ranuras PCIe de altura completa, la restricción de riser del RFB es el compromiso equivocado y el chasis estándar es la opción correcta. Si necesita más de 12 discos en total o cualquier capacidad LFF, la plataforma Dell PowerEdge R740xd 12-Bay 3.5" 2U es el siguiente escalón.

En resumen: el + RFB es una elección de precisión. Entrega un punto de diseño específico (12 discos en 1U con la separación de bahías traseras que algunas cargas realmente necesitan) a cambio de una reducción medible en la disponibilidad de ranuras PCIe. Cuando la carga exige las bahías traseras, este chasis es excelente. Cuando no, el 10-Bay estándar es la configuración más simple y flexible. Hacemos primero la pregunta sobre la carga y elegimos el chasis a partir de la respuesta.

Dónde encaja el R640 en 2026

La familia R640 está entre 2 y 3 generaciones por detrás de la producción actual de Dell (R650 / R660). La página del 10-Bay estándar cubre la escalera generacional y el estado de soporte en detalle. En particular, el + RFB: el punto de diseño de bahías traseras se trasladó a las generaciones R650 y R660 con una arquitectura similar, así que la ruta de migración es directa cuando la carga eventualmente justifique la renovación de plataforma. Para la compra de 2026, el + RFB se justifica cuando la estandarización de flota de generación 14, el presupuesto o la certificación de fabricante mantienen la carga en hardware R640.

Limitaciones reales

• El RFB restringe la disponibilidad de ranuras PCIe. El Rear Flex Bay ocupa espacio de riser físico, reduciendo el número de ranuras PCIe de altura completa frente al 10-Bay estándar. Las configuraciones que requieren 3 o más tarjetas PCIe de altura completa deben considerar el chasis estándar.
• El backplane NVMe no es universal en las 10 bahías frontales. El soporte NVMe frontal requiere el SKU de backplane correcto. Confírmelo al cotizar. Para almacenamiento con NVMe prioritario, la configuración correcta es el chasis 10-Bay NVMe.
• 2 bahías traseras, no 4. Si necesita más de 2 discos traseros o NVMe en todas las traseras, el chasis R640 no puede ofrecerlo. La plataforma R740xd 2U es el siguiente escalón para altos conteos de bahías traseras.
• Las bahías traseras comparten la controladora con el backplane frontal. Los doce discos se presentan a una sola PERC o HBA. Se pueden crear grupos RAID separados entre bahías frontales y traseras, pero la controladora es compartida y es un punto único de falla para todo el array.
• El servicio de bahías traseras requiere sacar el chasis hacia adelante. Las bahías traseras son de intercambio en caliente, pero el servicio es más lento que el de las frontales porque hay que sacar el chasis sobre sus rieles para acceder a ellas. El CMA ayuda; inclúyalo en cada configuración + RFB.
• Margen térmico más estrecho en configuraciones de gama alta. El conjunto RFB afecta el flujo de aire trasero. Las CPU de TDP alto más GPU en este chasis trabajan más cerca de la envolvente térmica que configuraciones equivalentes en el 10-Bay estándar.
• Aplican todas las limitaciones de la familia R640. PCIe Gen3, plataforma de generación 14, envolvente térmica de 1U. Vea la página del R640 10-Bay estándar para la lista completa de limitaciones, incluido el posicionamiento generacional frente a R650 / R660.

Adecuación a la carga de trabajo

Dónde buscar en cambio

• ¿No necesita bahías traseras? El R640 10-Bay 2.5" Standard Chassis es la configuración principal del R640, con el presupuesto completo de ranuras PCIe intacto.
• ¿Arquitectura de almacenamiento con NVMe prioritario? El R640 10-Bay 2.5" NVMe reemplaza SAS/SATA por NVMe conectado por PCIe en todas las bahías frontales.
• ¿Cómputo prioritario, menos discos, envolvente térmica más amplia? El R640 8-Bay 2.5" es la opción adecuada cuando el número de discos no es la restricción, pero sí lo son las térmicas de CPU de gama alta.
• ¿Necesita 4 o más discos traseros o mayor número total de discos en 2U? El Dell PowerEdge R740xd 12-Bay 3.5" es el complemento 2U de alta densidad de la línea R640 1U; hasta 24 bahías SFF frontales más bahías traseras disponibles.
• ¿HCI de vSAN prevalidado? El R640 VxRail E560F es la versión certificada para vSAN del chasis de 10 bahías, para la expansión de clústeres VxRail.
• ¿Equivalente del lado HPE? El HPE ProLiant DL360 Gen10 10-Bay 2.5" es el homólogo directo en la misma plataforma Intel Purley. El equivalente de bahías traseras de HPE es el universal media bay del DL380 Gen10.
• ¿Subir a la generación 15? El Dell PowerEdge R650 8-Bay 2.5" es el sucesor Ice Lake-SP con PCIe Gen4 y puntos de diseño de bahías traseras heredados del R640.
• ¿Bajar a la generación 13 por presupuesto? El Dell PowerEdge R630 10-Bay 2.5" es el predecesor de la generación 13 para configuraciones reacondicionadas con presupuesto ajustado.

¿Listo para configurar?

Cuéntenos su carga de trabajo, la distribución de almacenamiento prevista entre las 10 bahías frontales y las 2 traseras, la preferencia de backplane frontal (NVMe o SAS/SATA), la memoria objetivo, la elección de NDC y la cantidad.
