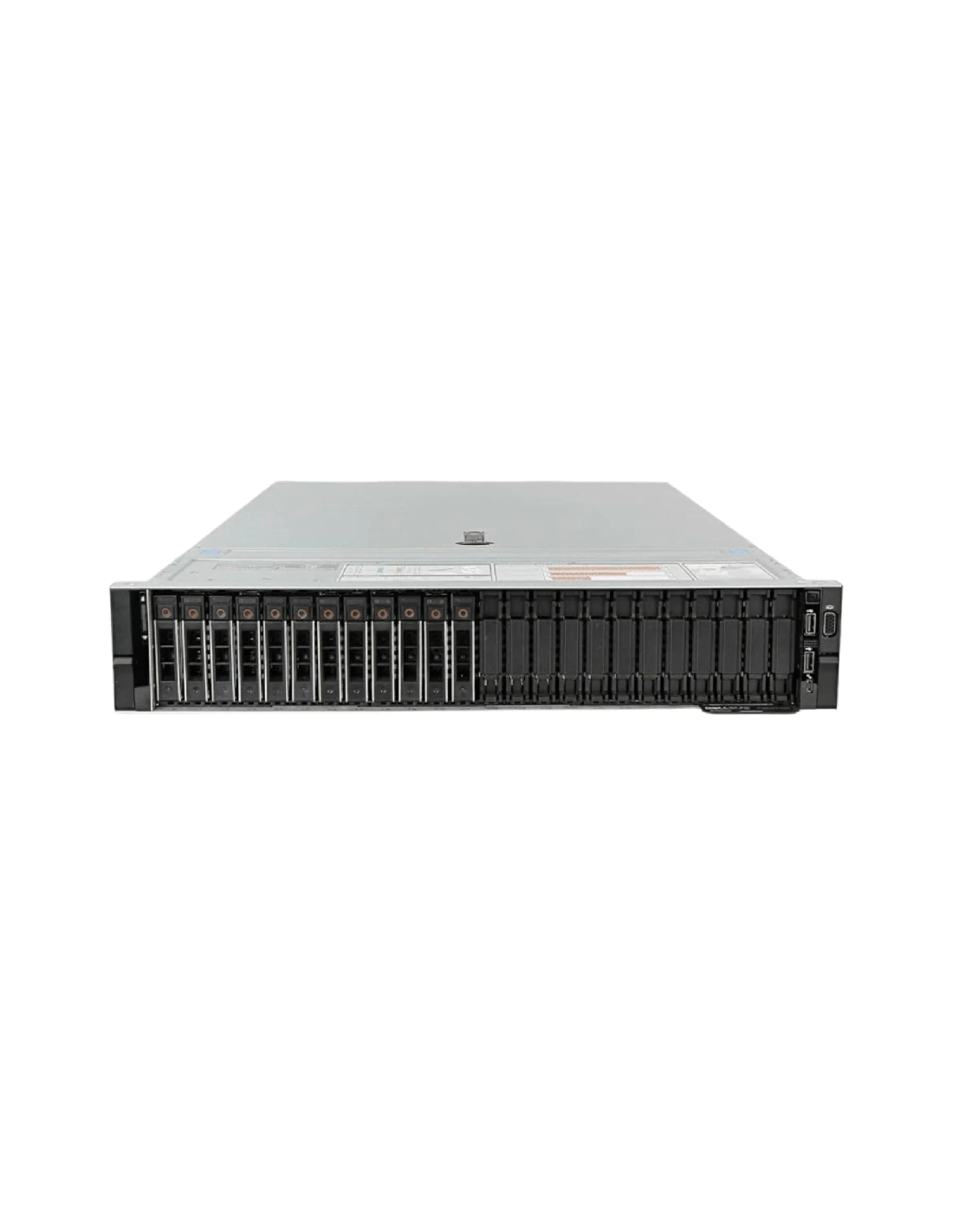

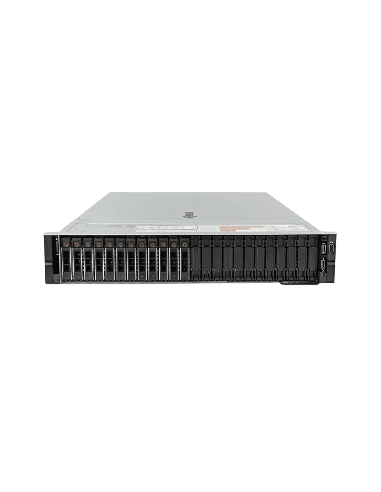

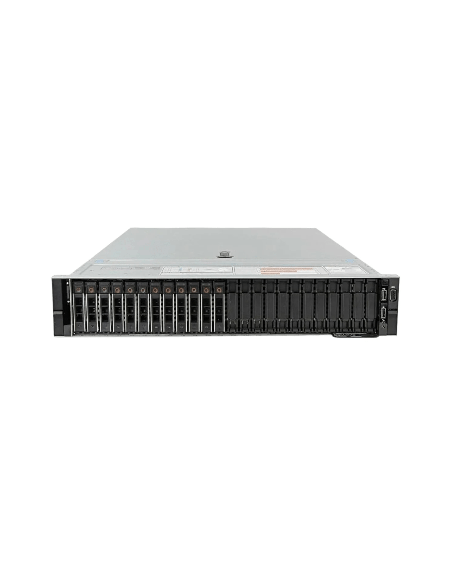

Dell PowerEdge R740xd 24-Bay 2.5" NVMe Drives

El R740xd 24-Bay NVMe es la plataforma NVMe nativa de máxima densidad de Dell en la línea 2U de 14.ª generación: veinticuatro bahías hot-swap de 2.5" conectadas directamente a las líneas PCIe de la CPU mediante un backplane NVMe diseñado específicamente para este fin. No se trata de un backplane SAS/SATA al que se le adaptaron tarjetas NVMe: cada bahía es NVMe nativa, y cada unidad se conecta con ancho de banda PCIe completo, sin sobrecarga de controladora. Con 24 bahías, esta plataforma permite configuraciones de clústeres NVMe que de otro modo solo se lograrían con appliances de arreglos all-flash dedicados, pero con la economía de un servidor empresarial.

Desplegamos esta configuración para los requisitos de rendimiento de almacenamiento más exigentes de la familia R740: grandes despliegues all-flash de vSAN con arquitectura vSAN ESA, objetivos de almacenamiento desagregado NVMe-oF que sirven a clústeres de cómputo de alta concurrencia, y plataformas de bases de datos donde una latencia inferior a 100 microsegundos sobre una gran población de unidades es un SLA medido. Si lo que se requiere es rendimiento NVMe a escala, esta es la plataforma.

Nota de arquitectura importante: El NVMe nativo en 24 bahías exige un ancho de banda PCIe considerable. La plataforma lo gestiona mediante bifurcación PCIe a través de múltiples complejos raíz, pero las tarjetas de expansión PCIe adicionales (NIC, HBA, GPU) compiten por el mismo presupuesto de ancho de banda PCIe. Validamos la asignación de líneas PCIe en cada configuración NVMe de 24 bahías antes de cotizar. No asuma que su combinación preferida de tarjetas de expansión es automáticamente compatible: deje que el proceso de cotización lo verifique.

Procesadores

Dual Intel Xeon Scalable de 2.ª generación (Cascade Lake). En despliegues intensivos en NVMe, la selección de CPU es más crítica que en configuraciones con discos mecánicos, porque las unidades NVMe se conectan directamente a las líneas PCIe de la CPU y las cargas de trabajo de almacenamiento de alto IOPS consumen ciclos de CPU para el procesamiento de finalización de E/S que un HBA SAS manejaría en hardware. Nuestra recomendación estándar son procesadores de gama Gold con más de 20 núcleos: Gold 6230 (20 núcleos, 125W), Gold 6248 (20 núcleos, 150W) o Platinum 8260 (24 núcleos, 165W) para la máxima capacidad de rendimiento NVMe.

Se requiere disipador y ventiladores de alto TDP para procesadores por encima de 150W. La configuración de 24 bahías NVMe genera una cantidad considerable de calor por la actividad de las unidades y exige una gestión térmica adecuada del chasis.

Memoria

24 ranuras DIMM DDR4. Para cargas de trabajo NVMe a esta escala, la memoria es una variable crítica de diseño. vSAN ESA con 24 unidades NVMe tiene requisitos específicos de reserva de memoria por grupo de discos: calcúlelos antes de definir la cantidad de DIMM. En objetivos de almacenamiento NVMe-oF, la pila de memoria del host que gestiona los namespaces NVMe y las conexiones de fabric tiene una sobrecarga relevante a escala de 24 unidades. Incluimos validación del dimensionamiento de memoria en cada configuración NVMe que cotizamos.

Optane PMem es compatible y resulta especialmente interesante junto con almacenamiento NVMe: PMem en modo App Direct proporciona un nivel de memoria persistente por encima de los SSD NVMe, útil para volúmenes de logs de bases de datos, write-ahead logs y arquitecturas de caché que necesitan durabilidad sin la latencia de las escrituras NVMe.

Almacenamiento: 24 bahías NVMe nativas

Veinticuatro SSD NVMe U.2 sobre un backplane NVMe diseñado específicamente para este chasis. La selección de unidades tiene implicancias importantes en rendimiento, resistencia y costo:

• NVMe de uso mixto (1–3 DWPD): Para unidades de nivel de caché de vSAN, almacenamiento de bases de datos de escritura intensiva y cualquier configuración con cargas de escritura sostenidas. No use unidades de lectura intensiva para el nivel de caché ni para cargas con muchas escrituras: el desajuste de resistencia provoca un desgaste prematuro que no siempre es visible hasta que las unidades empiezan a fallar.
• NVMe de lectura intensiva (0.1–1 DWPD): Para el nivel de capacidad de vSAN, almacenamiento de bases de datos de lectura dominante, niveles de capacidad de almacenamiento de objetos y cualquier configuración donde las escrituras sean poco frecuentes. Menor costo por TB que las unidades de uso mixto con un rendimiento de lectura equivalente.
• NVMe de capacidad (alta capacidad, lectura intensiva): Los SSD NVMe de alta capacidad más recientes (hasta 15 TB por unidad en formato U.2 empresarial) permiten configuraciones de 24 bahías que se acercan a los 360 TB brutos, con latencia NVMe. Es la configuración para despliegues donde tanto la capacidad como el rendimiento NVMe son requisitos que antes exigían varios appliances separados.

Evaluación de resistencia NVMe en equipos reacondicionados: Cada unidad NVMe de una configuración reacondicionada se evalúa en cuanto a su resistencia restante, usando datos SMART y herramientas del fabricante. No despachamos unidades con consumo significativo de resistencia sin divulgarlo por completo y sin ajustar el precio. Esto es una parte no negociable de nuestro proceso de reacondicionamiento NVMe.

Módulo BOSS: Obligatorio. Las 24 bahías se destinan al almacenamiento de datos NVMe.

RAID / Gestión de almacenamiento

Las unidades NVMe de este chasis se conectan directamente a las líneas PCIe de la CPU; las controladoras RAID PERC tradicionales no gestionan unidades del backplane NVMe. La redundancia debe gestionarse en la capa de software:

• VMware vSAN ESA / OSA: vSAN gestiona la redundancia de las unidades NVMe mediante políticas de almacenamiento. HBA330 o equivalente en modo pass-through para cualquier unidad SAS/SATA auxiliar; el backplane NVMe se conecta directamente, sin un controlador intermedio.
• RAID por software (ZFS, mdraid): Para objetivos NVMe-oF basados en Linux o despliegues de almacenamiento de objetos que gestionan la redundancia en la capa de software.
• Software de objetivo NVMe-oF: SPDK, nvmet o pilas de objetivo NVMe-oF específicas de cada fabricante gestionan el acceso a las unidades y su presentación en el fabric para arquitecturas de almacenamiento desagregado.

Redes

Con 24 unidades NVMe, la red es casi con seguridad el primer cuello de botella en cualquier despliegue orientado a clientes. Una sola unidad NVMe moderna puede saturar un enlace de 10 GbE; 24 unidades simultáneas podrían generar un caudal que supere los 100 GbE si el patrón de carga lo permite. Nuestras recomendaciones:

• 25 GbE SFP28 de doble puerto: Mínimo viable para nodos vSAN all-flash en despliegues de producción.
• 100 GbE QSFP28 de doble puerto: Nuestra recomendación para objetivos NVMe-oF y clústeres vSAN de alta concurrencia, donde el ancho de banda de red debe seguir el ritmo del rendimiento de almacenamiento.
• 200 Gb/s InfiniBand HDR: Para despliegues NVMe-oF que requieren el máximo ancho de banda de fabric y capacidad RDMA. Consulte disponibilidad de NIC InfiniBand y configuración al momento de cotizar.

Fuentes de poder

Se requieren 2x 1600W Platinum para configuraciones NVMe de 24 bahías completamente pobladas. Las 24 unidades NVMe consumen aproximadamente 150–240W en régimen estable (6–10W por unidad según modelo y estado de carga), además del consumo de CPU y memoria. El consumo total del sistema a plena carga es de 1000–1300W según la selección de TDP de la CPU. Las PSU de 1600W en configuración redundante proporcionan un margen adecuado.

Nuestra evaluación

El R740xd 24-Bay NVMe ocupa una posición específica y atractiva en el mercado: economía de servidor empresarial con densidad de unidades NVMe propia de los appliances all-flash dedicados. No es un servidor de propósito general al que se le agregó NVMe; es una plataforma de almacenamiento NVMe diseñada a propósito que además ejecuta una pila de cómputo empresarial completa. Las cargas de trabajo que justifican esta configuración son específicas y exigentes: despliegues vSAN ESA a gran escala, almacenamiento NVMe-oF desagregado en entornos de cómputo de alta concurrencia, y bases de datos donde la latencia a escala es un requisito de negocio medido.

Si su carga de trabajo necesita rendimiento NVMe a escala de 24 unidades, esta es la plataforma reacondicionada que debe evaluar. Si necesita menos unidades NVMe, el R640 10-Bay NVMe o el R740xd con menos bahías pueden ofrecer una solución más conveniente para sus requisitos específicos.

Alternativas según su necesidad:

• ¿Necesita menos unidades NVMe? → R640 10-Bay NVMe o R740xd con menos bahías
• ¿Necesita flexibilidad SAS/SATA? → R740xd 24-Bay 2.5" SAS/SATA
• ¿Necesita NVMe PCIe Gen4? → R750xa (consulte disponibilidad)

Adecuación a la carga de trabajo

¿Listo para configurar?

Las configuraciones NVMe de 24 bahías comienzan con una conversación de diseño: la asignación de líneas PCIe, la arquitectura de vSAN (ESA frente a OSA), la selección de resistencia de las unidades, el dimensionamiento del fabric de red y el presupuesto de potencia requieren validación antes de que el hardware sea despachado. Contacte a nuestro equipo de cuentas con los requisitos de su carga de trabajo NVMe, la cantidad objetivo de unidades, la arquitectura de fabric (vSAN, NVMe-oF, RAID por software) y la cantidad requerida.
