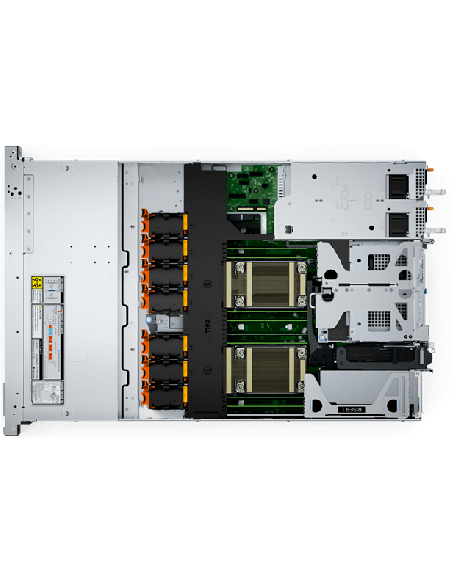

Dell PowerEdge R660xs 4-Bay 3.5" Drives [16th Gen: New]

El R660xs 4-Bay 3.5" es la configuración de factor de forma grande (LFF) de la plataforma de costo optimizado de doble socket y 1U de Dell de 16.ª generación. Combina cuatro bahías de 3.5" de intercambio en caliente con los mismos sockets Intel Xeon Scalable de 4.ª y 5.ª generación, memoria DDR5 y expansión PCIe Gen5 que el resto de la familia R660xs. Este es el chasis indicado cuando se quiere cómputo de doble socket de generación actual junto con almacenamiento de capacidad en un solo nodo: destinos de respaldo, servidores de archivos, agregación de logs, niveles de archivo y sitios de borde donde los discos de 3.5" son la opción más económica por dólar por terabyte.

Esta página cubre lo que es específico del chasis LFF: soporte de discos de capacidad de 3.5", el backplane frontal solo SAS/SATA y cuándo LFF es la respuesta correcta frente a los compañeros SFF de 2.5". Para la discusión completa de la plataforma que comparte toda la familia R660xs, la página principal es la R660xs 10-Bay 2.5".

Cuándo 4 bahías LFF es la elección correcta

El 4-Bay LFF existe por una sola razón: capacidad por dólar por terabyte en una huella de 1U, en un nodo de doble socket de generación actual. Los compañeros SFF de 2.5" (el 8-Bay y el 10-Bay) ganan en cantidad de discos y en NVMe nativo, pero un disco nearline SAS de 3.5" sigue siendo la forma más barata de comprar capacidad masiva, y cuatro de ellos en un chasis 1U es el diseño LFF más denso que Dell ofrece en esta generación.

Elija este chasis cuando la carga de trabajo sea guiada por capacidad y no por IOPS, y cuando importe mantener el almacenamiento en el mismo nodo que el cómputo: un repositorio de respaldo que también ejecuta el software de respaldo, un servidor de archivos, un nivel de datos para SIEM, o un nodo de borde donde los discos de 3.5" locales son fáciles de conseguir. Si la carga es guiada por flash, limitada por IOPS o necesita más de cuatro discos, la decisión apunta a otros modelos, y las secciones siguientes indican dónde.

Almacenamiento: 4 bahías LFF de 3.5"

Cuatro bahías de 3.5" de intercambio en caliente en el frente, compatibles con discos duros y SSD SAS y SATA. Con 24 TB por disco, son hasta 96 TB brutos por nodo; con RAID 6 sobre los cuatro, unos 36-48 TB utilizables según el tamaño del disco. Un kit opcional trasero de 2x 2.5" agrega un pequeño nivel rápido, y esas bahías traseras pueden ser NVMe si quiere flash junto con la capacidad LFF.

• HDD SAS de 3.5": el caballo de batalla de dólar por terabyte para niveles de capacidad. Configuraciones habituales son 4x 18 TB o 4x 24 TB SAS nearline, lo que da 72-96 TB brutos por nodo.
• HDD SATA de 3.5": costo menor que el SAS, con menor rendimiento sostenido y mayor tasa de fallas. Razonable para niveles de archivo en frío donde las lecturas son poco frecuentes.
• SSD SATA de 3.5": disponibles, pero con peor relación costo por terabyte que los SSD SATA de 2.5" en el chasis SFF. Si la carga es guiada por flash, el chasis 8-Bay o 10-Bay SFF es la mejor opción.
• Sin NVMe nativo en las bahías frontales: el backplane del 4-Bay LFF es solo SAS/SATA. El NVMe en este chasis solo está disponible a través del kit opcional trasero de 2x 2.5", que cuesta una ranura PCIe.
• Arranque: BOSS-N1 (intercambio en frío): el mismo subsistema de arranque que el resto de la familia R660xs. Dos SSD NVMe M.2 en RAID 1 por hardware en una tarjeta dedicada, lo que mantiene el sistema operativo fuera de las cuatro bahías frontales para que todas queden disponibles para datos. El N1 es NVMe y de intercambio en frío en el xs, no el módulo trasero de intercambio en caliente del R660 más grande.

Controladoras de almacenamiento para niveles de capacidad LFF

La línea de controladoras es el conjunto completo de la familia R660xs (PERC H965i, H755, H755N, H355, el adaptador de paso directo HBA355i y RAID por software S160), pero el patrón de carga en arreglos de capacidad LFF reduce las opciones sensatas:

• PERC H965i o H755 con caché respaldada por batería: la elección correcta para arreglos LFF con paridad. La consolidación de escrituras a través de la caché importa en disco giratorio, donde la latencia de búsqueda domina los IOPS de escritura. Ambas soportan RAID 5, 6, 10, 50 y 60.
• RAID 6 para arreglos de gran capacidad: en cualquier arreglo SAS con discos de 8 TB o más, la doble paridad es el mínimo. El RAID 5 de paridad simple implica un riesgo de reconstrucción inaceptable con los tamaños de disco actuales; la falla de un segundo disco durante una ventana de reconstrucción de 12 a 36 horas en un arreglo de 4 discos es una exposición real.
• PERC H355: una controladora sin paridad. La H355 soporta solo RAID 0, 1 y 10, no RAID 5 ni 6, así que no es la controladora para un arreglo de capacidad con paridad. Use la H755 o la H965i donde se requiera paridad.
• HBA355i de paso directo: la opción adecuada cuando la redundancia la maneja el software (ZFS, Ceph o software de destino de respaldo que gestiona su propia resiliencia). El paso directo entrega los discos sin capa RAID al sistema operativo.

Procesadores

El R660xs admite hasta dos procesadores Intel Xeon Scalable en el Socket E1 (LGA 4677) con el chipset Intel C741. Tanto la 4.ª generación (Sapphire Rapids, 2023) como la 5.ª (Emerald Rapids, 2024) son compatibles en el mismo socket, así que la elección de generación es una decisión de precio y disponibilidad, no un cambio de placa. El xs es de costo optimizado, así que el techo práctico de TDP de CPU ronda los 225 W (confirme el techo exacto por SKU); los modelos de gama alta con mayor TDP que acepta el R660 completo quedan fuera de alcance aquí.

Para configuraciones de capacidad LFF, la CPU rara vez es el cuello de botella. Un Silver 4410Y (12 núcleos, 150 W) o un Silver 4416+ (20 núcleos, 165 W) suele bastar para un destino de respaldo o un servidor de archivos. Invertir en CPU de nivel Gold para un nodo de capacidad rara vez se justifica; si una configuración realmente necesita cómputo intensivo y almacenamiento LFF en un solo nodo, normalmente es señal de que el almacenamiento debería pasar a NVMe SFF con un nivel de capacidad separado. Las CPU de gama alta requieren el disipador de alto rendimiento, y un error frecuente en campo es pedir una CPU de TDP alto con el disipador estándar. Otra trampa común es la configuración de un solo socket: poblar un solo socket reduce a la mitad los canales de memoria y las líneas PCIe disponibles, así que dimensione la cantidad de sockets según la memoria y la expansión que la carga realmente necesita.

Memoria

El xs tiene 16 ranuras RDIMM DDR5, ocho por CPU, conectadas como ocho canales por CPU con un DIMM por canal. Esa cantidad de canales es la correcta para Sapphire y Emerald Rapids; afirmar que hay doce canales por CPU es incorrecto para esta plataforma. El xs usa la mitad de la topología de 32 ranuras del R660 completo, que es el compromiso central de optimización de costos y la razón de que el techo de memoria sea menor.

Las velocidades son DDR5-4800 en las CPU de 4.ª generación y hasta DDR5-5200 a 5600 en las de 5.ª generación con un DIMM por canal. La plataforma es solo RDIMM; no hay ruta LRDIMM ni de memoria persistente en el xs. La capacidad máxima ronda 1.5 TB usando RDIMM de 96 GB en las 16 ranuras (confirme el techo por SKU y la disponibilidad de DIMM). Para cargas LFF de capacidad, lo habitual son 256 GB a 512 GB; los niveles de respaldo y de servicio de archivos rara vez necesitan el techo completo, y el presupuesto rinde más en discos.

Red y expansión PCIe

La red es OCP NIC 3.0, el estándar modular actual de Dell, no la antigua tarjeta de red de rack de generaciones anteriores. La configuración base trae LOM dual de 1 GbE, con 10, 25 o 100 GbE disponibles a través de la ranura OCP 3.0, más un LOM opcional de tarjeta de expansión. Para un nodo de capacidad, el 10 o 25 GbE dual es la elección típica: suficiente para mover datos masivos sin pagar de más 100 GbE que el disco giratorio no puede saturar.

La expansión PCIe depende de la configuración en este chasis 1U: típicamente dos ranuras PCIe Gen5 o tres Gen4, junto con la ranura OCP y una ranura dedicada para la controladora PERC. El punto más importante a planificar en el chasis LFF es el kit opcional trasero de 2x 2.5", que consume una de esas ranuras PCIe. Si quiere NVMe trasero y una NIC de alta velocidad, contemple el presupuesto de ranuras desde el inicio y no descubra el conflicto al momento de montar el rack.

Soporte de GPU

El R660xs no es una plataforma para GPU. El chasis 1U de costo optimizado no ofrece el ancho de ranura, la entrega de energía ni la envolvente térmica para aceleradores, y la variante LFF en particular gasta su presupuesto limitado de expansión en almacenamiento y red. Si la carga necesita cómputo con GPU, el R660 (1U) completo admite hasta tres tarjetas de ancho simple, y el R760 de 2U admite aceleradores de doble ancho. Para LFF de capacidad más aceleradores en un solo nodo, una plataforma de 2U es el punto de partida correcto. No planifique trabajo con GPU sobre este chasis.

Gestión: generación de iDRAC9

El R660xs trae iDRAC9, el controlador de gestión de Dell de 16.ª generación, con el Lifecycle Controller para la gestión de firmware y configuración sin agentes. Tenga en cuenta que el hardware de 16.ª generación usa iDRAC9; iDRAC10 es el controlador de 17.ª generación y no aplica aquí. iDRAC9 Enterprise es el nivel de licencia recomendado para KVM remoto, medios virtuales y despliegue automatizado.

La base de seguridad es la pila completa de 16.ª generación: Silicon Root of Trust anclando la cadena de verificación del firmware, Secure Boot, System Lockdown, autenticación multifactor y TPM 2.0. Es la misma plataforma de gestión y seguridad que el resto de la familia R660xs; para las notas completas sobre Lifecycle Controller e integración con OpenManage Enterprise, la página principal del R660xs 10-Bay contiene la discusión extendida.

Energía y refrigeración

Las configuraciones de capacidad LFF suelen ser las de menor consumo de la familia R660xs, y la PSU de 600 W Platinum exclusiva del xs es muy adecuada: el consumo máximo de una configuración típica de respaldo o servidor de archivos rara vez supera los 350 W. El R660xs es refrigerado por aire; la refrigeración líquida directa no se ofrece en esta plataforma. Todas las PSU son de intercambio en caliente y redundantes.

La de 600 W Platinum es el tamaño correcto para la mayoría de las configuraciones LFF. Las PSU de 1100 W o más están sobredimensionadas en este chasis salvo que se apilen las CPU de mayor TDP que admite el xs, y en ese punto conviene revisar la elección de almacenamiento LFF.

Especificaciones físicas y notas de plataforma

• Factor de forma: chasis de rack 1U, profundidad completa de rack. Las cuatro bahías frontales de 3.5" definen el diseño del chasis; el backplane LFF es la diferencia física con los compañeros SFF sobre la misma placa 1U.
• Expansión PCIe: riser dependiente de la configuración que entrega dos ranuras Gen5 o tres Gen4, más la ranura OCP 3.0 y la ranura PERC dedicada. El kit trasero de discos, cuando está instalado, ocupa una ranura.
• Disponibilidad de repuestos: buena. La plataforma de 16.ª generación es de generación actual, con cobertura Dell ProSupport disponible en unidades nuevas y un canal maduro de repuestos para discos, PSU y rieles.
• Accesorios recomendados: el kit de rieles deslizantes ReadyRails para montaje sin herramientas, un bisel LCD opcional para ver el estado de un vistazo, y el brazo de gestión de cables donde importa el acceso trasero. Cotizamos los números de parte exactos de rieles y bisel junto con la configuración, ajustados a su rack y configuración.
• Notas de plataforma: el backplane frontal es solo SAS/SATA (sin NVMe frontal); el arranque es BOSS-N1 de intercambio en frío, así que planifique el servicio de discos de arranque como una tarea con el equipo apagado y no en caliente; y no hay opción de refrigeración líquida directa en el xs.

Nuestra evaluación

Dónde destaca: cómputo de doble socket de generación actual combinado con almacenamiento de capacidad de 3.5" en un solo nodo. Las ventajas de la plataforma R660xs (el piso de PSU de 600 W, sin sobrecarga de refrigeración líquida, una ranura PERC dedicada, la base de seguridad de 16.ª generación) se combinan con la economía LFF por dólar por terabyte para hacer de este el chasis 1U adecuado para destinos de respaldo, servidores de archivos, agregación de logs, niveles de datos para SIEM y sitios de capacidad en el borde.

Dónde mirar en cambio: cualquier carga que se beneficie de NVMe en las bahías frontales pertenece a un compañero SFF: el R660xs 8-Bay para configuraciones con prioridad en cómputo, o el R660xs 10-Bay para NVMe denso. Cualquier carga limitada por los IOPS del disco giratorio, cualquier nivel de base de datos de producción, o cualquier nodo vSAN ESA (que requiere NVMe directo en todo el nivel de capacidad) no debería estar en este chasis. Si necesita más de cuatro bahías LFF, pase al R760xs de 2U.

En resumen: este es el nodo 1U de costo optimizado de 16.ª generación para niveles de capacidad. Especifique RAID 6 en una H755 o H965i para arreglos con paridad, BOSS-N1 para el arranque, y PSU de 600 W Platinum, dimensionadas correctamente para la carga. No intente convertirlo en un chasis todo flash; los compañeros SFF son más baratos por terabyte de flash y ofrecen NVMe nativo.

Limitaciones honestas

• Backplane frontal solo SAS/SATA. Sin NVMe nativo en las cuatro bahías frontales. El NVMe en este chasis solo está disponible con el kit opcional trasero de 2x 2.5", a costa de una ranura PCIe.
• Cuatro bahías es el techo. El 4-Bay LFF no puede ampliarse con más bahías LFF frontales. Para mayor densidad LFF, el siguiente paso es el R760xs de 2U con 8 o 12 bahías LFF.
• Aplican todos los límites de la plataforma R660xs. El techo de memoria de aproximadamente 1.5 TB, el techo de TDP de CPU de unos 225 W, la falta de soporte para GPU, la ausencia de refrigeración líquida directa y el arranque BOSS-N1 de intercambio en frío se mantienen. La página principal del R660xs 10-Bay contiene la discusión completa de límites de plataforma.
• Los SSD LFF son mala relación calidad-precio. Existen SSD SATA de 3.5", pero cuestan más por terabyte que los SSD SATA de 2.5" de los compañeros SFF. Si la configuración es todo flash, el chasis SFF es la elección correcta.
• Riesgo de reconstrucción en arreglos grandes. Un disco de 24 TB puede tardar de 24 a 36 horas en reconstruirse bajo carga. Con ese tamaño de disco, RAID 6 es obligatorio, y se recomienda firmemente un disco de repuesto en caliente.
• El disco giratorio tiene una tasa de fallas real. Las tasas anualizadas de fallas de HDD SAS empresariales rondan el 1-3%. La capacidad de repuesto en caliente y el reemplazo oportuno son parte de la operación de estos arreglos, no un extra opcional.

Adecuación a la carga de trabajo

Dónde mirar en cambio

El 4-Bay LFF se sitúa en el extremo de capacidad del rango R660xs. Donde no es la opción adecuada, estos son los destinos:

• Prioridad en cómputo, bahías SFF: el R660xs 8-Bay 2.5" es el compañero SFF para configuraciones que priorizan el cómputo y quieren NVMe nativo.
• NVMe denso y la referencia completa de la plataforma: el R660xs 10-Bay 2.5" es la página principal del R660xs, con más bahías frontales y la discusión completa de la plataforma compartida.
• Doble socket completo (más memoria, GPU, refrigeración líquida): el R660 10-Bay es el 1U completo con la topología de memoria de 32 ranuras, mayor margen de TDP, opciones de GPU y DLC. No existe un R660 4-Bay LFF; el LFF en la línea 1U de 16.ª generación es exclusivo del xs.
• Más bahías LFF en 2U: el R760xs (2U) admite 8 o 12 bahías LFF cuando un nodo necesita más de cuatro discos.
• Generación anterior de menor costo: el R650xs 4-Bay 3.5" es el predecesor de 15.ª generación (Ice Lake, DDR4, PCIe Gen4). Para niveles de capacidad que no necesitan DDR5 ni la base de seguridad de 16.ª generación, suele costar entre 30 y 45% menos por unidad en stock reacondicionado.

El equivalente de HPE a la línea R660xs es el ProLiant DL360 Gen11; actualmente no lo tenemos en stock, así que lo mencionamos por nombre sin enlazarlo. Si una comparación con Gen11 forma parte de su evaluación, pregúntenos y le presentamos la comparación.

¿Listo para configurar?

Indíquenos la generación de CPU (4.ª o 5.ª), la capacidad de memoria, la cantidad y tamaño de discos (los HDD SAS o SATA de 3.5" son la opción habitual aquí), si quiere el kit trasero de NVMe y puede prescindir de la ranura PCIe, la configuración de arranque, la velocidad de red y la cantidad. Dimensionar un destino de respaldo es parte de la conversación: comparta su ventana de retención, el volumen de datos de origen y el software de respaldo, y especificaremos la cantidad de discos, el diseño RAID y la reserva de repuestos en caliente.
