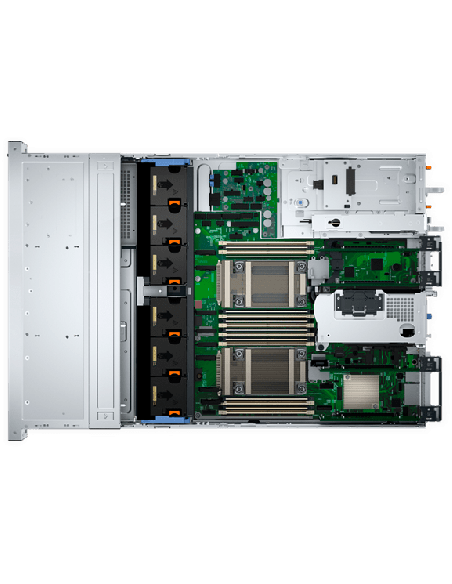

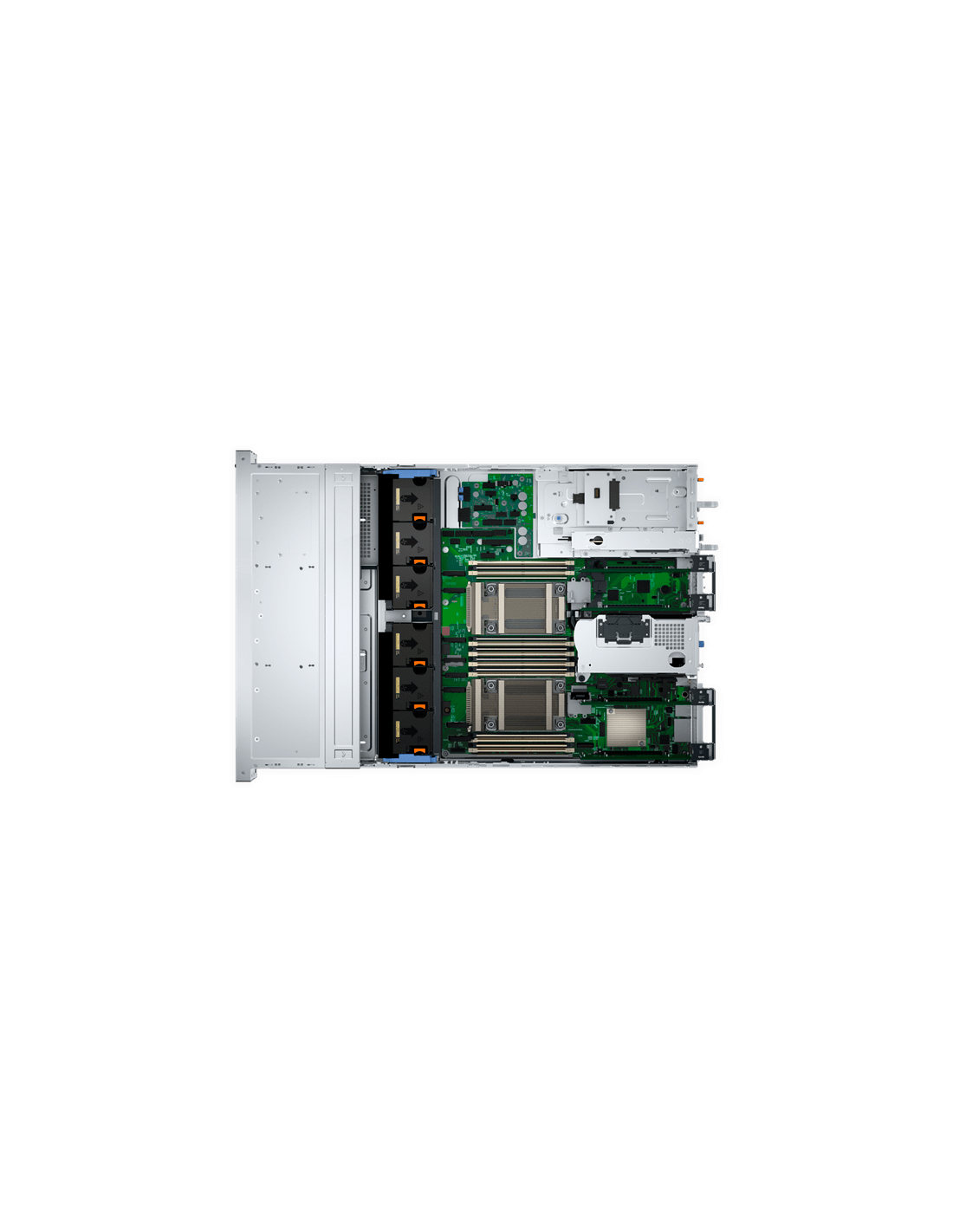

Dell PowerEdge R760xs 8-Bay NVMe Drives [16th Gen: New]

El Dell PowerEdge R760xs 8-Bay NVMe es la variante todo-NVMe de la plataforma 2U de doble socket de 16.ª generación, optimizada en costo. Comparte el chasis, el backplane universal y la placa madre de doble socket con el R760xs 8-Bay 2.5" estándar, pero viene configurado de fábrica con ocho unidades NVMe Gen5 y la controladora PERC H965i (Series 12 / PERC12), que gestiona RAID NVMe en todos los niveles (0/1/5/6/10/50/60). Se vende como una configuración preconfigurada de gama superior porque el costo de las unidades NVMe más el de la controladora PERC12 la sitúa en un punto de precio distinto al de la versión estándar SAS/SATA.

Este SKU existe porque el RAID sobre NVMe Gen5 es una cuestión de controladora, no de backplane. El backplane universal acepta cualquier tipo de unidad, pero la PERC H355 de entrada no realiza RAID NVMe en absoluto, y la variante PERC H755 Front tampoco. Solo la PERC H755N o la PERC H965i pueden poner unidades NVMe Gen5 bajo RAID 5/6/10 por hardware. Enviamos esta configuración con la H965i porque es la controladora adecuada para la matriz RAID completa en NVMe y porque PERC12 es la controladora Series 12 de generación actual.

Cuándo es adecuada la configuración todo-NVMe

Tres factores hacen de esta una configuración distinta y no un simple ajuste sobre el modelo estándar de 8 bahías:

• Compatibilidad de controladora. No todas las PERC realizan RAID NVMe. La PERC H355 admite solo RAID 0/1/10 en SAS/SATA y ningún RAID NVMe. La PERC H755 Front gestiona RAID SAS/SATA en todos los niveles, pero no RAID NVMe. Para obtener RAID 5/6/10 sobre unidades NVMe se necesita la PERC H755N (PERC11, específica para NVMe) o la PERC H965i (PERC12, la opción correcta en la 16.ª generación). Esta configuración incluye la H965i.
• Costo de las unidades. Ocho unidades NVMe Gen5 representan una lista de materiales considerablemente más costosa que ocho SSD SAS/SATA de capacidad equivalente. Cotizarlo por separado es más transparente que ocultar la diferencia en recargos de configuración.
• Adecuación a la carga de trabajo. El comprador que busca esta configuración apunta a vSAN ESA, bases de datos respaldadas por NVMe o virtualización sensible a la latencia, y ya sabe que NVMe es un requisito. Un SKU dedicado acorta la conversación comercial.

Si no está seguro de necesitar esta configuración o la estándar de 8 bahías, la prueba es simple: ¿necesita RAID 5/6/10 sobre unidades NVMe Gen5? Si la respuesta es sí, este es el SKU. Si ejecutaría NVMe en modo pass-through (HBA355i para vSAN ESA, Ceph, ZFS), cualquiera de las dos configuraciones sirve, pero el R760xs 8-Bay 2.5" estándar tiene un precio inicial menor porque su controladora es más económica.

Almacenamiento: 8 bahías SFF, todas NVMe Gen5

Ocho bahías hot-swap de 2.5" pobladas con SSD NVMe Gen5 sobre el mismo backplane universal de la versión estándar, aquí cargadas para el caso de uso NVMe. La capacidad bruta máxima es de 122,88 TB con unidades NVMe Gen5 de 16 TB. El ancho de banda agregado se acerca a los 100 GB/s con las ocho unidades instaladas, antes de cualquier cuello de botella en la controladora.

• NVMe Gen5 (conexión directa): hasta unos 14 GB/s por unidad, con carriles PCIe Gen5 x4 por ranura. Es la capacidad principal de la plataforma.
• PERC H965i (Series 12, caché de 8 GB respaldada por flash): estándar en esta configuración. RAID 0/1/5/6/10/50/60 sobre unidades NVMe. La caché absorbe ráfagas de escritura y la arquitectura PERC12 maneja NVMe Gen5 a velocidad de línea.
• Alternativa HBA355i: si la carga de trabajo es vSAN ESA (que exige pass-through hacia las unidades NVMe, no RAID por hardware), especifique HBA355i en lugar de la H965i y la sustituimos al cotizar. Los compradores de ESA que quieran mayor cantidad de unidades por nodo también deberían considerar el R660xs 10-Bay.
• Arranque: BOSS-N1 (hot-swap): dos unidades M.2 NVMe en RAID 1 por hardware, separadas de las bahías frontales, reemplazables en caliente para cambiar la unidad de arranque sin interrupciones.

Controladoras de almacenamiento a escala NVMe

La PERC H965i es la razón de ser de este SKU, y conviene entender qué la hace la opción correcta en una configuración todo-NVMe:

• Tri-modo, tri-protocolo: una sola tarjeta gestiona RAID SAS4 (22,5 Gb/s), SATA y NVMe Gen5. La PERC11 requería tarjetas H755 y H755N separadas para SAS/SATA frente a NVMe; la PERC12 unifica todo en una sola controladora.
• Matriz RAID completa sobre NVMe: 0, 1, 5, 6, 10, 50, 60. Las variantes H355 y H755 Front no pueden hacerlo sobre NVMe; la H755N solo puede en las NVMe de generación PERC11.
• Caché de 8 GB respaldada por flash: la caché sobrevive a cortes de energía (módulo flash con respaldo de supercapacitor). La agrupación de escrituras es significativa incluso en NVMe porque reduce la carga de la controladora a altas IOPS.
• Variante frontal: la H965i Front se monta directamente detrás del backplane de unidades en el R760xs, simplificando el cableado.

Cuándo la H965i es la elección equivocada: vSAN ESA o cualquier pila de almacenamiento que requiera acceso NVMe directo (Ceph con OSD conectados por NVMe, ZFS con gestión nativa de pools, o cualquier almacenamiento definido por software que haga su propia redundancia). Para esos casos, el pass-through con HBA355i es obligatorio; una tarjeta RAID PERC delante de unidades de capacidad de vSAN ESA hará fallar la certificación de la plataforma. El catálogo completo de controladoras (H755, H755N, H355, HBA355i, HBA355e/H965e externa, S160 RAID por software) coincide con la configuración estándar; consulte la configuración R760xs 8-Bay 2.5" para las opciones orientadas a SAS/SATA.

Procesadores: Xeon Scalable de 4.ª o 5.ª generación

Doble socket, compatible con Sapphire Rapids de 4.ª generación y Emerald Rapids de 5.ª generación en el mismo Socket E1 / LGA 4677, la misma gama de procesadores que la configuración estándar de 8 bahías y el R660xs. El nivel xs limita el TDP máximo soportado por encima del R760 completo.

• 4.ª generación (Sapphire Rapids): hasta 32 núcleos por socket, DDR5 hasta 4800 MT/s. El nivel de volumen.
• 5.ª generación (Emerald Rapids): hasta 28 núcleos por socket, DDR5 hasta 5200 MT/s, compatible como reemplazo directo con la 4.ª generación en el mismo socket, con mayor rendimiento por núcleo y ancho de banda de memoria.

Para bases de datos respaldadas por NVMe y virtualización sensible a la latencia, dos Gold 6438Y+ (32 núcleos, 205 W) combinan bien con el nivel de almacenamiento todo-NVMe; para nodos más livianos de inferencia y almacenamiento, dos Silver 4416+ (20 núcleos, 165 W) son el punto de mejor valor. El techo de TDP ronda los 225 W, igual que la configuración estándar; los procesadores Platinum de más de 300 W pertenecen al territorio del R760 completo.

Memoria: 16 ranuras DDR5

Dieciséis ranuras RDIMM DDR5, 8 por CPU distribuidas en 8 canales de memoria por socket con 1 DIMM por canal, 16 DIMM en total. La velocidad depende de la generación del procesador (4800 MT/s en la 4.ª generación, 5200 MT/s en la 5.ª). La capacidad máxima es de 1 TB según la especificación oficial de Dell, aunque algunas fuentes del canal indican hasta 1,5 TB con RDIMM de 128 GB.

• Solo RDIMM ECC registrada. No se admiten UDIMM ni LRDIMM.
• Dimensionamiento práctico para cargas NVMe: 512 GB (8x 64 GB) es la combinación habitual para nodos de bases de datos y ESA respaldados por NVMe; 1 TB para grupos mayores en memoria o de VDI.

El techo de 1 TB es la principal restricción de memoria de la plataforma; para más, el R760 completo tiene 32 ranuras DIMM y un techo de 8 TB.

Red y expansión PCIe

Dos puertos LOM de 1 GbE de serie más una ranura mezzanine OCP 3.0, con hasta 6 ranuras PCIe en configuración de 2 CPU. En una configuración todo-NVMe la red suele ser el cuello de botella antes que las unidades, así que el margen en OCP y PCIe es importante.

• 25 GbE mediante OCP es la base práctica para los niveles de bases de datos y virtualización respaldados por NVMe.
• 100 GbE para vSAN ESA, NVMe-over-Fabrics y nodos intensivos en almacenamiento que realmente puedan alimentar las unidades.

La plataforma de 16.ª generación usa OCP NIC 3.0 para redes de alta velocidad; el mezzanine rNDC pertenecía a las generaciones 13.ª y 14.ª. El chasis de 2U tiene espacio para dos OCP de 100 GbE más NIC PCIe adicionales, algo que el R660xs de 1U normalmente no ofrece.

Soporte de GPU

Hasta 2 GPU de ancho simple de 75 W con perfil bajo en configuración de doble CPU, la misma envolvente que la configuración estándar. En un nodo NVMe resulta más útil para inferencia de IA combinada con un nivel de datos local rápido.

• Inferencia: NVIDIA L4 (72 W) o T4 (70 W) para servir inferencia y transcodificación junto al nivel de datos NVMe.
• No es una plataforma de entrenamiento: 75 W de ancho simple es el techo; no hay tarjetas de doble ancho. Las GPU de clase entrenamiento pertenecen al R760 o al R760xa.
• Térmica: añadir GPU obliga a actualizar el Ventilador 1 a HPR Gold y aumenta el consumo, lo que pesa más en una configuración todo-NVMe porque las unidades ya añaden carga.

Gestión y seguridad

• iDRAC9 Enterprise: la base de gestión de la 16.ª generación; iDRAC10 corresponde a los R670/R770 de 17.ª generación, no a esta plataforma.
• Silicon Root of Trust: estándar en la 16.ª generación, con verificación criptográfica desde la ROM de arranque hasta la entrega al sistema operativo, requerida por las líneas base de cumplimiento federal.
• TPM 2.0 estándar, con OpenManage Enterprise para la gestión de flotas sobre el mismo conjunto de herramientas del resto de la línea de 16.ª generación.

Energía y refrigeración

Las configuraciones todo-NVMe consumen más bajo carga sostenida que sus equivalentes SAS/SATA, porque cada unidad NVMe Gen5 puede demandar entre 12 y 20 W en pico. Dimensione las fuentes en consecuencia; 1100 W Titanium es el mínimo práctico para esta configuración.

Seis módulos de ventilación hot-swap refrigeran el chasis; añadir GPU, BOSS-N1 o la configuración NVMe más pesada lleva el Ventilador 1 a HPR Gold. Los picos de consumo bajo ráfagas pueden superar con creces los promedios sostenidos, así que no subdimensione.

Especificaciones físicas y notas de plataforma

• Factor de forma: rack 2U, solo refrigeración por aire, sin DLC en el nivel xs. Profundidad estándar de 2U con espacio para el brazo de gestión de cables.
• Expansión PCIe: hasta 6 ranuras PCIe en configuración de 2 CPU (Gen5 y Gen4 según el riser), más una ranura OCP 3.0 y una ranura PERC dedicada; 4 ranuras con una sola CPU.
• Disponibilidad de repuestos: hardware de 16.ª generación vigente, con muy buena disponibilidad de repuestos y una vía activa de soporte Dell ProSupport.
• Accesorios que recomendamos: el bisel de seguridad LCD opcional, un brazo de gestión de cables y el kit de rieles deslizantes 2U para R550/R750xs/R760 para completar la lista de materiales de rack.
• Notas de plataforma: el backplane universal acepta SAS, SATA y NVMe, pero este SKU viene cargado todo-NVMe con la H965i; el kit opcional de bahías traseras es exclusivo del chasis de 12x 3.5" LFF; y cualquier GPU o BOSS-N1 obliga a actualizar el Ventilador 1 a HPR Gold.

Nuestra evaluación

Dónde destaca: es la opción adecuada cuando se necesita NVMe Gen5 bajo RAID por hardware en todos los niveles RAID de una plataforma 2U de doble socket de generación actual, con la ventaja de costo del nivel xs (sin complejidad DLC, envolvente de GPU más pequeña, placa de 16 DIMM) frente al R760 completo. El emparejamiento con la PERC H965i es el diferenciador: es la controladora que realmente maneja RAID 5/6/10 sobre NVMe, algo que la H755 Front de la configuración estándar no hace.

Dónde mirar en su lugar: para vSAN ESA a escala, sustituya la H965i por HBA355i al cotizar (el RAID PERC delante de unidades ESA rompe la certificación), y para mayor cantidad de unidades NVMe por nodo considere el R660xs 10-Bay. Para más de 1 TB de memoria o GPU mayores, pase al Dell PowerEdge R760 8-Bay. Donde bastarían unidades SAS o SATA a menor costo, el R760xs 8-Bay 2.5" estándar es la entrada más barata. Y donde no se requiere el ancho de banda de Gen5, el R750xs 8-Bay NVMe de 15.ª generación cubre el rol por menos.

En resumen: el SKU 2U todo-NVMe de 16.ª generación optimizado en costo, con la controladora adecuada para RAID NVMe Gen5. El comprador típico ejecuta bases de datos respaldadas por NVMe o virtualización sensible a la latencia y necesita RAID 5/6/10 específicamente sobre NVMe. Envíe la H965i para RAID por hardware o la HBA355i para vSAN ESA; una fuente 1100 W Titanium es el mínimo; y mantenga el arranque BOSS-N1 hot-swap.

Contexto de generación

Frente al R750xs 8-Bay NVMe de 15.ª generación (Ice Lake), esta configuración pasa de PCIe Gen4 a NVMe Gen5, de DDR4 a DDR5 y de BOSS-S1 de intercambio sin herramientas a BOSS-N1 hot-swap, sobre la base de seguridad de la 16.ª generación. Para cargas de trabajo que no necesitan el rendimiento de Gen5, la configuración R750xs NVMe es la opción de mejor valor en reacondicionados.

Frente al R760xs 8-Bay 2.5" estándar, el chasis, el backplane y la placa madre son idénticos; este SKU empareja la H965i con unidades todo-NVMe a un precio de entrada mayor, mientras que la configuración estándar empareja H755 o H355 con SAS/SATA a un precio menor. Frente al R660xs 10-Bay de 1U, esa plataforma ofrece mayor densidad NVMe por nodo (10 bahías) en 1U, pero sin soporte de GPU y con menos expansión PCIe. Frente al R760 completo, la plataforma completa añade 32 ranuras DIMM, DLC y opciones de GPU más grandes. El R770 de 17.ª generación (Granite Rapids, iDRAC10) es el sucesor emergente, sin variante de costo reducido anunciada, así que para una configuración 2U todo-NVMe optimizada en costo de generación actual, esta es la respuesta.

Limitaciones honestas

• La H965i no es la controladora adecuada para vSAN ESA. Si la carga de trabajo es ESA, sustituya por pass-through HBA355i; el RAID PERC delante de unidades de capacidad ESA rompe la certificación de la plataforma. Infórmenos al cotizar y lo especificamos correctamente.
• Los tiempos de reconstrucción RAID NVMe pueden ser engañosamente largos. Una unidad NVMe de 16 TB a plena velocidad de escritura aún tarda horas en reconstruirse bajo carga, y el cálculo de paridad de RAID 6 añade sobrecarga. Planifique los SLA de reconstrucción y la asignación de repuestos en caliente; más rápido que el disco giratorio, pero más lento de lo que a veces suponen los compradores.
• Las unidades NVMe Gen5 consumen energía real. Entre 12 y 20 W por unidad en pico, de 6 a 10 W sostenidos. Ocho unidades en pico suman más de 100 W solo en consumo de unidades, antes de CPU y memoria, así que no subdimensione las fuentes.
• Las unidades NVMe dominan la lista de materiales. Ocho unidades NVMe Gen5 de 7,68 TB pueden costar más que la propia plataforma servidor. Use unidades de 3,84 TB o población parcial cuando el presupuesto sea la limitación y la capacidad lo permita.
• Las controladoras no se cambian en cinco minutos. Pasar de la H755 Front de la configuración estándar a la H965i aquí implica retirar la PERC frontal, recablear y reconfigurar el arreglo, por eso se vende como SKU propio y no como opción intercambiable.
• Aplican todos los límites de la plataforma R760xs: techo de memoria de 1 TB, techo de TDP de CPU de 225 W, techo de 2 GPU de ancho simple de 75 W, sin DLC, sin fuente de 600 W. Consulte la configuración R760xs 8-Bay 2.5" estándar para la discusión completa de la plataforma.

Adecuación a la carga de trabajo

Dónde mirar en su lugar

• SAS/SATA a menor precio de entrada: la configuración R760xs 8-Bay 2.5" estándar.
• Densidad NVMe en 1U: el R660xs 10-Bay o el R660xs 8-Bay.
• Más memoria, DLC, GPU mayores: el Dell PowerEdge R760 8-Bay completo.
• Menor costo donde no se requiere Gen5: el R750xs 8-Bay NVMe de 15.ª generación.

¿Listo para configurar?

Indíquenos su generación de CPU (4.ª o 5.ª), capacidad de memoria, cantidad y capacidad de unidades NVMe (hasta 8 frontales más arranque), requisito de RAID (la H965i es estándar; sustitución por HBA355i para vSAN ESA), configuración de arranque, necesidad de GPU (hasta 2x de ancho simple de 75 W), velocidad de red, preferencia de fuente y cantidad.

¿Construye vSAN ESA? Especifique la sustitución por HBA355i y reemplazamos la H965i por pass-through, ajustando el precio; el chasis y las unidades son los mismos, solo cambia la controladora. Para configuraciones principalmente SAS/SATA, el R760xs 8-Bay 2.5" estándar es el mejor punto de entrada.
