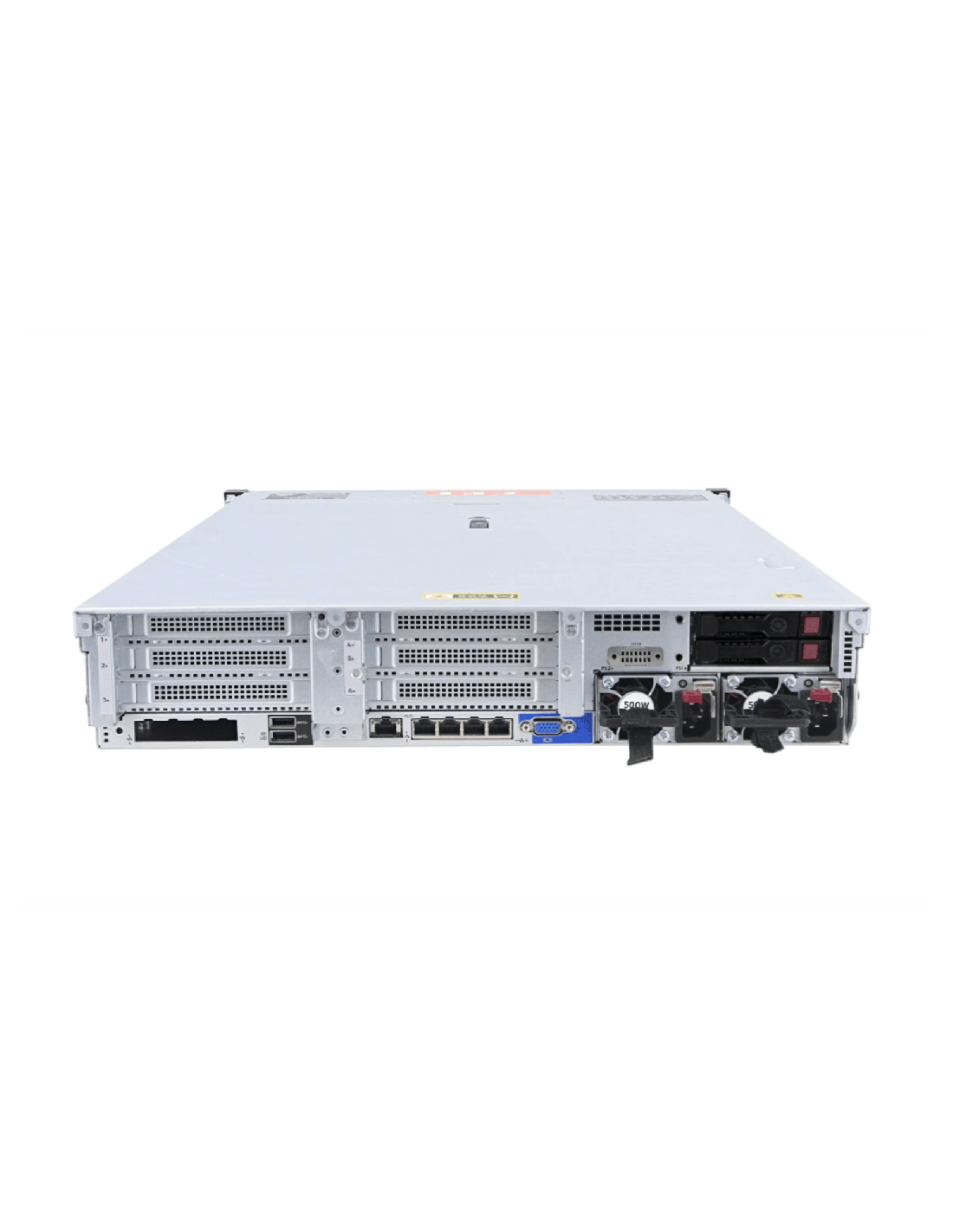

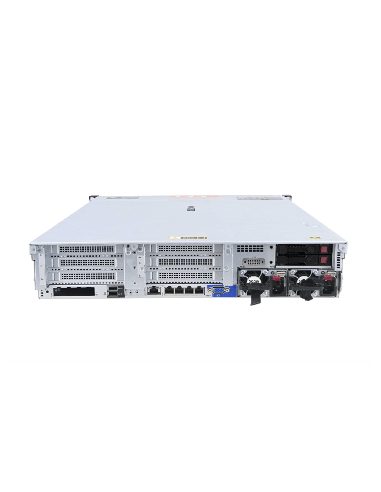

HPE ProLiant DL380 Gen10 12-Bay 3.5" Drives [Gen10]

El HPE ProLiant DL380 Gen10 12-Bay 3.5" es la configuración LFF de capacidad de la plataforma Gen10 de dos sockets y 2U de HPE: doce bahías hot-swap SAS/SATA de factor de forma grande de 3.5" sobre la misma placa madre de doble socket Purley, la misma arquitectura de memoria, la misma gestión iLO 5 y la misma familia de RAID Smart Array que la versión canónica de 16 bahías de 2.5". Esta página cubre el chasis LFF y su perfil de almacenamiento de gran capacidad.

Para la historia completa de datos de la plataforma (procesadores, arquitectura de memoria, red FlexibleLOM, expansión PCIe, gestión iLO 5, controladoras Smart Array, fuentes de poder y especificaciones físicas), consulte la página canónica del DL380 Gen10 de 16 bahías de 2.5". Todo lo documentado allí se aplica a esta variante LFF de 12 bahías; esta página se centra en lo que cambia en el chasis LFF y en las cargas de trabajo que atiende.

Qué cambia en este chasis

El 12-Bay 3.5" es la variante de capacidad masiva de la familia DL380 Gen10. Tres aspectos la definen frente a sus hermanos SFF:

1. Soporte de unidades LFF. Doce bahías hot-swap de 3.5" aceptan discos de capacidad empresarial NL-SAS / SATA de 7.200 RPM de hasta 20 TB cada uno (generación actual). La plataforma también acepta HDD SAS de 3.5" de 10K o 15K RPM (opción heredada, rara vez desplegada hoy) y HDD SATA empresariales de 3.5". Las unidades SFF de 2.5" NO son compatibles con el backplane de 12 bahías de 3.5".
2. Perfil de carga de trabajo de capacidad masiva. El 12-Bay LFF está dimensionado para NAS, servicio de archivos, repositorio de respaldos, archivo, almacenamiento de objetos y nodos OSD de Ceph en el nivel de capacidad. El perfil de almacenamiento es de alta capacidad y optimizado para throughput secuencial; los IOPS aleatorios por disco (150 a 200 en NL-SAS de 7.200 RPM) son intencionalmente modestos. Esto es capacidad masiva en un chasis empresarial de 2U.
3. 240 TB brutos a densidad máxima. 12 x 20 TB NL-SAS = 240 TB brutos, aproximadamente 180 TB utilizables en RAID 6. Es la mayor capacidad por servidor de la línea Gen10 y una de las configuraciones LFF de 2U más densas del mercado en general.

El 12-Bay LFF es el chasis adecuado cuando el diseño lo guía el costo por TB y los IOPS aleatorios altos no son la restricción principal. Cuando la carga está limitada por IOPS aleatorios o es sensible a la latencia de NVMe, el chasis SFF (16 o 24 bahías de 2.5") es la opción correcta.

Arquitectura de almacenamiento

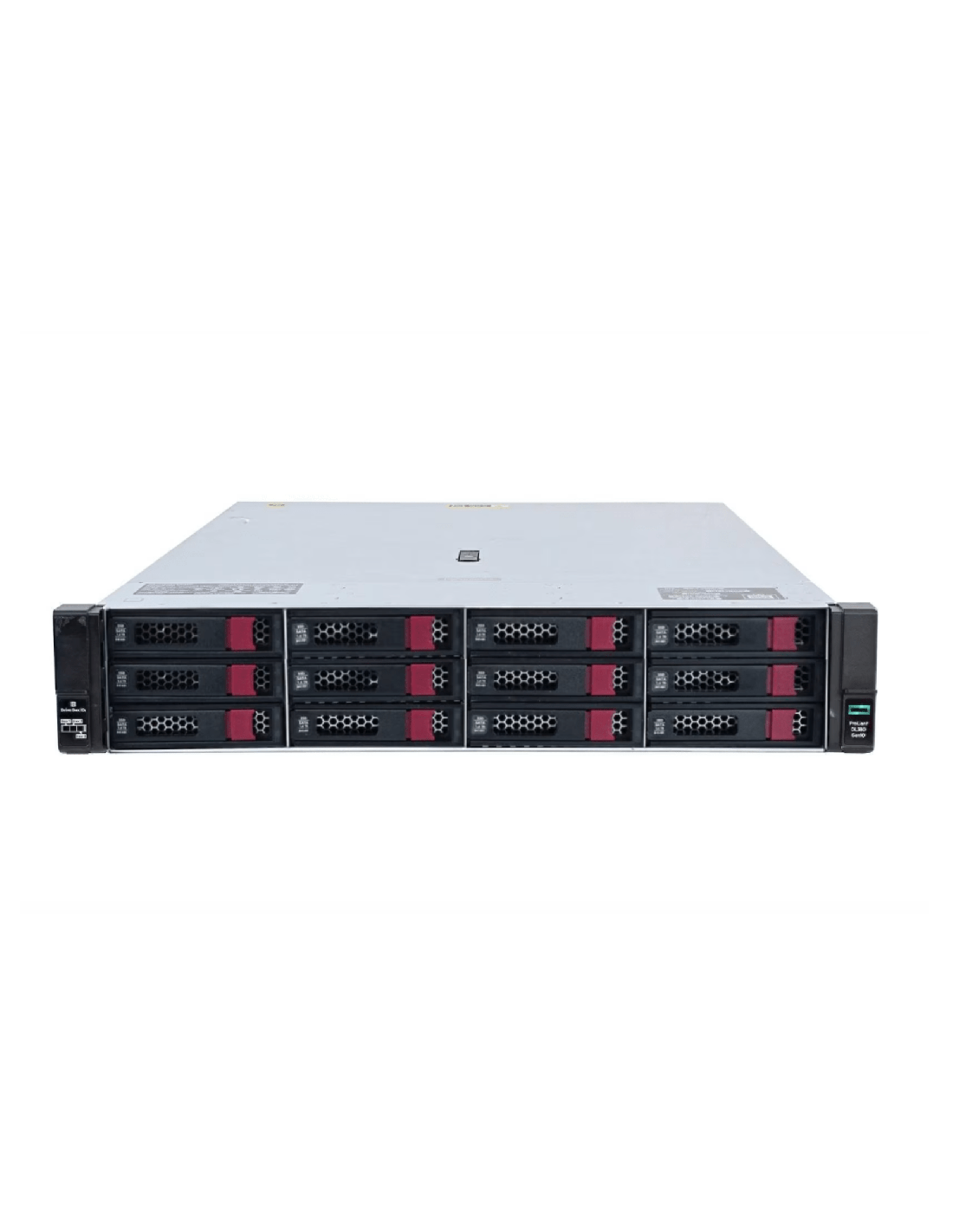

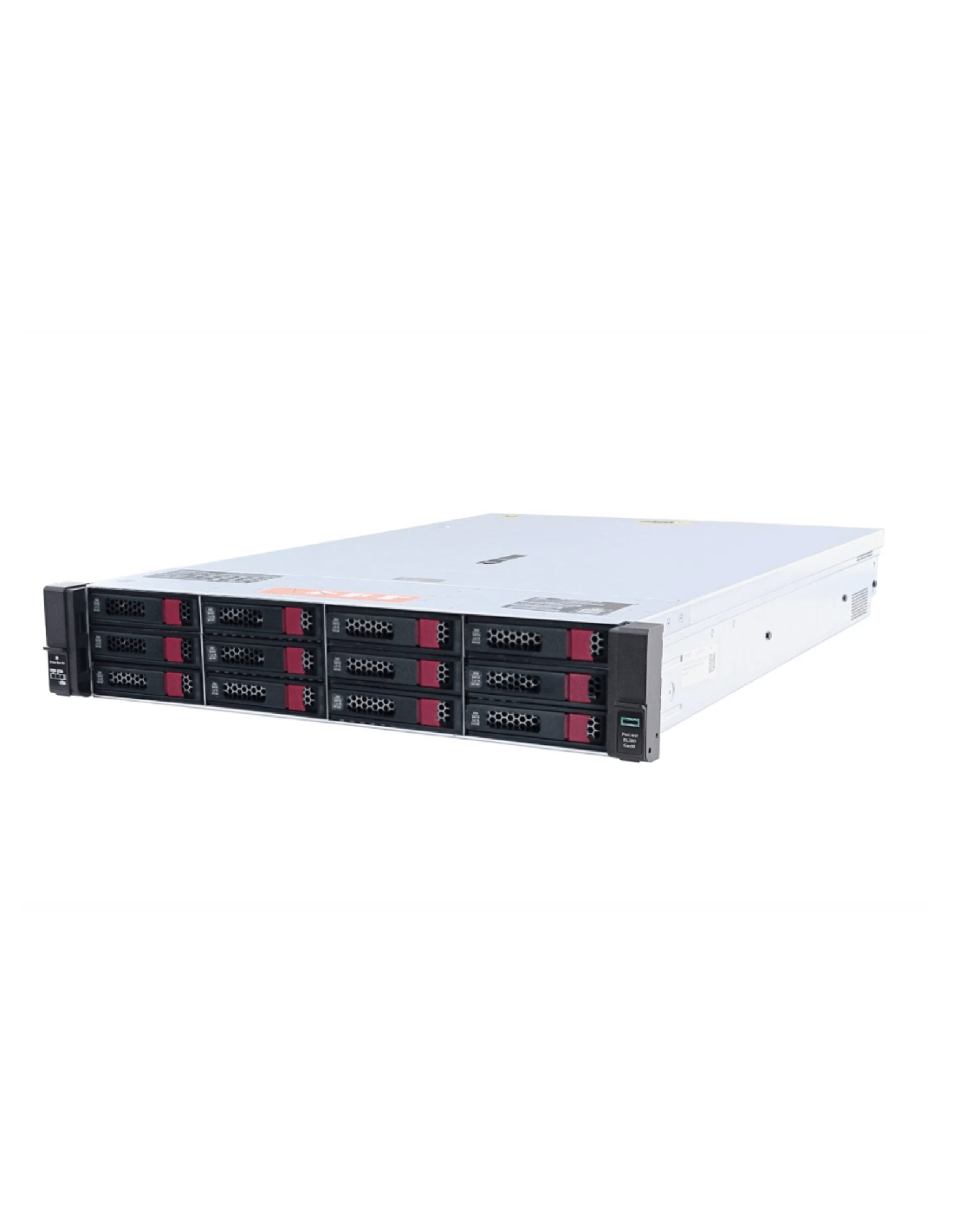

Doce bahías frontales hot-swap de 3.5" SAS/SATA. Un mid-plane opcional agrega 4 LFF (16 LFF en total) y, en variantes de 12 bahías Gen10 seleccionadas, un módulo trasero opcional de 3 LFF + 2 SFF, con un total de hasta 19 LFF + 2 SFF en configuraciones de gama alta. La configuración base de 12 bahías (solo las doce frontales) es la variante más habitual en nuestro stock.

Configuraciones comunes de 12-Bay 3.5" que desplegamos:

• NAS / servicio de archivos a escala: 12 x HDD NL-SAS de 16 TB o 20 TB cada uno. 12 x 20 TB NL-SAS en RAID 6 = 200 TB brutos / aproximadamente 160 TB utilizables. Adecuado para recursos compartidos de archivos empresariales de propósito general, recursos departamentales SMB/CIFS, exportaciones NFS y despliegues de Windows Storage Server. El rango práctico de memoria es de 128 GB a 256 GB; el caché del sistema de archivos desde DRAM mejora de forma notable el throughput de lectura en arreglos de disco giratorio.
• Repositorio de respaldos (Veeam, Commvault, NetBackup): 12 x HDD NL-SAS en RAID 6 o RAID 60 (cuando se expande con el mid-plane opcional a 16 LFF). El DL380 Gen10 de 12 bahías se despliega ampliamente como repositorio ReFS de Veeam o zona de aterrizaje XFS para cargas de respaldo donde importan más el alto throughput de escritura y la capacidad que los IOPS aleatorios. Combínelo con FlexibleLOM de 25 GbE para ingestión de respaldos a velocidad de línea.
• Nodos OSD de Ceph en el nivel de capacidad: 12 OSD por nodo con HDD NL-SAS, acompañados de nodos separados de nivel flash para caché y metadatos. El 12-Bay LFF es la plataforma HPE adecuada para niveles de capacidad de Ceph donde el costo por TB guía el diseño. Planifique la memoria a 6 GB por OSD más 16 GB de overhead (96 GB a 128 GB por nodo, típico).
• Archivo y almacenamiento de nivel 3: Almacenamiento frío de retención prolongada donde los datos se escriben una vez y rara vez se leen. 12 x 20 TB NL-SAS en RAID 6 con poca memoria y CPU mínima. Frecuentemente se despliega con software de gestión jerárquica de almacenamiento (HSM) que distribuye los datos entre este nivel y almacenamiento más rápido.
• Nodos de almacenamiento de objetos (compatibles con S3: MinIO, Scality, Cloudian, OSNexus): Almacenamiento de objetos definido por software con las 12 bahías LFF como capa de almacenamiento. El DL380 Gen10 de 12 bahías es un bloque de construcción común para despliegues S3 locales donde la economía de la carga favorece LFF sobre SFF.
• Almacenamiento en niveles mixto SSD SAS + NL-SAS: 1 a 2 SSD SAS en las bahías SFF del mid-plane opcional para un nivel de metadatos o datos calientes, junto con 12 HDD NL-SAS para el volumen principal; este enfoque mejora de forma significativa el throughput efectivo del NAS para los datos de acceso frecuente.

Estrategia de RAID para capacidad LFF

La estrategia de RAID en el 12-Bay LFF es la decisión más determinante de la configuración, porque los tiempos de reconstrucción en discos de 16 TB a 20 TB son lo bastante largos como para que la paridad simple no sea segura:

• RAID 6 obligatorio en todas las configuraciones NL-SAS / de capacidad. Los tiempos de reconstrucción de HDD NL-SAS de 16 TB a 20 TB en el nivel de 12 bahías suelen superar entre 24 y 30 horas por disco; la tolerancia a fallos de dos discos no es negociable. El RAID 5 con esta capacidad por disco no es una configuración sostenible en producción.
• RAID 60 para repositorios de respaldo y Veeam ReFS: Dos conjuntos RAID 6 en striping (6 + 6 discos) ofrecen redundancia por conjunto y un throughput agregado que se acerca al ancho de banda de doble controladora. Encaja bien con Veeam ReFS, donde el sistema de archivos subyacente aporta resiliencia adicional.
• Modo JBOD / HBA para almacenamiento definido por software: La Smart Array E208i-a (modo HBA) es la controladora para Ceph, ZFS y pilas similares que requieren acceso directo a los discos. El RAID lo gestiona la capa de software (replicación de Ceph, RAIDZ de ZFS, etc.).
• La Smart Array P816i-a (4 GB FBWC) es el valor por defecto de RAID por hardware en producción para cargas NAS y de respaldo. La caché de escritura de 4 GB absorbe de forma notable las ráfagas de escritura en arreglos NL-SAS; el throughput de escritura sostenido está limitado por el ancho de banda del disco giratorio.

Configuración de arranque: el kit de habilitación M.2 de HPE instala 1 o 2 SSD M.2 SATA en una bahía dedicada fuera de las 12 bahías LFF de datos. Recomendamos firmemente arrancar desde M.2; los nodos de capacidad deben tener todas las 12 bahías LFF disponibles para datos.

Memoria y red para almacenamiento masivo

Para NAS y servicio de archivos, planifique memoria de 128 GB a 256 GB por nodo. El caché del sistema de archivos desde DRAM es la palanca principal para mejorar el throughput de lectura efectivo en arreglos de disco giratorio; más memoria equivale a más datos calientes servidos desde caché en lugar de búsquedas en disco. Las cargas con alta proporción de lecturas frente a escrituras se benefician de forma desproporcionada de cachés grandes.

Para repositorios de Veeam y cargas de respaldo, 128 GB es el mínimo práctico para nodos de repositorio serios; 256 GB es habitual en entornos de respaldo de alta concurrencia. El caché de metadatos de Veeam ReFS se beneficia de memoria sustancial; los repositorios Linux basados en XFS se benefician de forma similar.

Para OSD de Ceph en el nivel de capacidad, de 96 GB a 128 GB por nodo (12 OSD de 6 a 8 GB cada uno más el overhead de los demonios). Las implementaciones de BlueStore a esta capacidad se benefician del extremo superior de ese rango.

Red: la ranura FlexibleLOM es el lugar adecuado para la red principal. Para ingestión de respaldos o servicio NAS a escala productiva, 2 x 25 GbE SFP28 mediante la HPE 631FLR-SFP28 es la opción habitual. Para despliegues de menor escala, 2 x 10 GbE BASE-T o FlexibleLOM SFP+ son adecuados. Existen FlexibleLOM de 100 GbE, pero están limitados en ancho de banda por PCIe Gen3 en el mezzanine x8; para un throughput real de 100 GbE, la plataforma es Gen10+ con PCIe Gen4.

Dimensionamiento de energía para cargas de capacidad LFF

Las configuraciones LFF consumen bastante menos energía pico que las configuraciones SFF con SSD, porque los discos giratorios tienen menor consumo en régimen estacionario que los SSD empresariales a plena carga. Recomendamos 2 x 800W Platinum como PSU para despliegues LFF en producción; el margen sobre el consumo típico cubre la sobrecarga del arranque de los discos y permite la subida de ventilación en despliegues con temperaturas altas.

Cuándo elegir otro chasis

• Almacenamiento SSD SAS SFF: Los hermanos DL380 Gen10 de 16 bahías 2.5" o 24 bahías 2.5" son el chasis adecuado para almacenamiento de bases de datos sobre SSD SAS, vSAN y cualquier carga limitada por IOPS aleatorios o por latencia de SSD.
• Cargas que requieren NVMe: El chasis LFF de Gen10 no tiene ruta NVMe nativa. Para niveles de almacenamiento NVMe, evalúe el DL380 Gen10 Plus con backplane compatible con NVMe.
• vSAN híbrido o todo flash: El 12-Bay LFF no es el chasis adecuado para vSAN; los hermanos SFF (16 o 24 bahías de 2.5") son la plataforma para vSAN.
• Mayor cantidad de bahías por nodo: Cuando 12 bahías LFF no son suficientes, el mid-plane opcional (hasta 16 LFF) y las configuraciones de caja trasera (hasta 19 LFF + 2 SFF) están disponibles en variantes de 12 bahías de gama alta. Verifique la configuración al cotizar.
• Cómputo denso en 1U: El DL360 Gen10 de 1U, par del anterior, con 4 bahías LFF es más denso por U de rack para cargas donde 12 bahías por nodo resultan excesivas.
• Despliegues nuevos en producción más allá de 2028: Para despliegues de largo horizonte, el DL380 Gen10 Plus 12-Bay LFF o el Gen11 12-Bay LFF incorporan PCIe Gen4 / Gen5 y soporte de procesadores de generación actual.

Nuestra evaluación

El DL380 Gen10 12-Bay 3.5" LFF es la plataforma HPE adecuada para cargas de almacenamiento de capacidad masiva donde el costo por TB guía el diseño: NAS a gran escala, infraestructura de repositorio de respaldos, OSD de Ceph en nivel de capacidad, almacenamiento de objetos y archivo. La limitación de PCIe Gen3 de la plataforma es en gran medida irrelevante para cargas de almacenamiento masivo en disco giratorio (la restricción real es el ancho de banda del disco, no el de la interconexión). El techo de memoria DDR4-2933 y la envolvente de CPU Cascade Lake encajan igualmente bien con cargas de almacenamiento masivo, donde el cómputo y la memoria se dimensionan según la carga y no según el techo de la plataforma.

Para tiendas estandarizadas en HPE, el 12-Bay LFF es la opción natural para cargas de capacidad de almacenamiento a economía de mercado reacondicionado. El Dell PowerEdge R740xd 12-Bay 3.5" es el equivalente de nivel entre fabricantes; la elección entre plataformas suele depender del fabricante con el que la tienda esté estandarizada, no de diferencias de capacidad.

En síntesis: para almacenamiento de capacidad masiva en la plataforma Gen10, el 12-Bay 3.5" LFF ofrece una confiabilidad empresarial probada a un costo de adquisición considerablemente menor que las alternativas de generación actual. Lo desplegamos con más frecuencia como nodos de repositorio de respaldos Veeam, infraestructura NAS departamental, OSD de Ceph en nivel de capacidad y bloques de construcción de almacenamiento de objetos.

Idoneidad por carga de trabajo

Listo para configurar

Indíquenos su objetivo de capacidad, tipo de carga (NAS, respaldo, Ceph, objetos), memoria requerida, necesidades de red y cantidad de unidades.

Si su despliegue tiene un horizonte de producción de 3 años o más, también cotizaremos, bajo solicitud, el DL380 Gen11 o el Gen10 Plus 12-Bay LFF para comparación.
