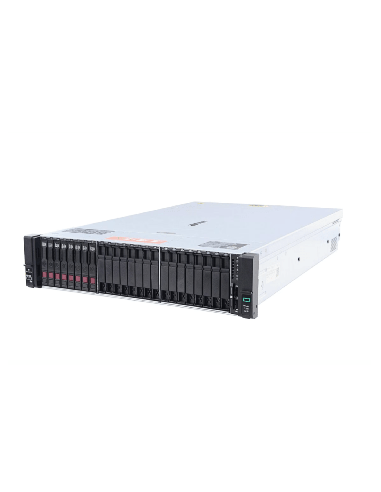

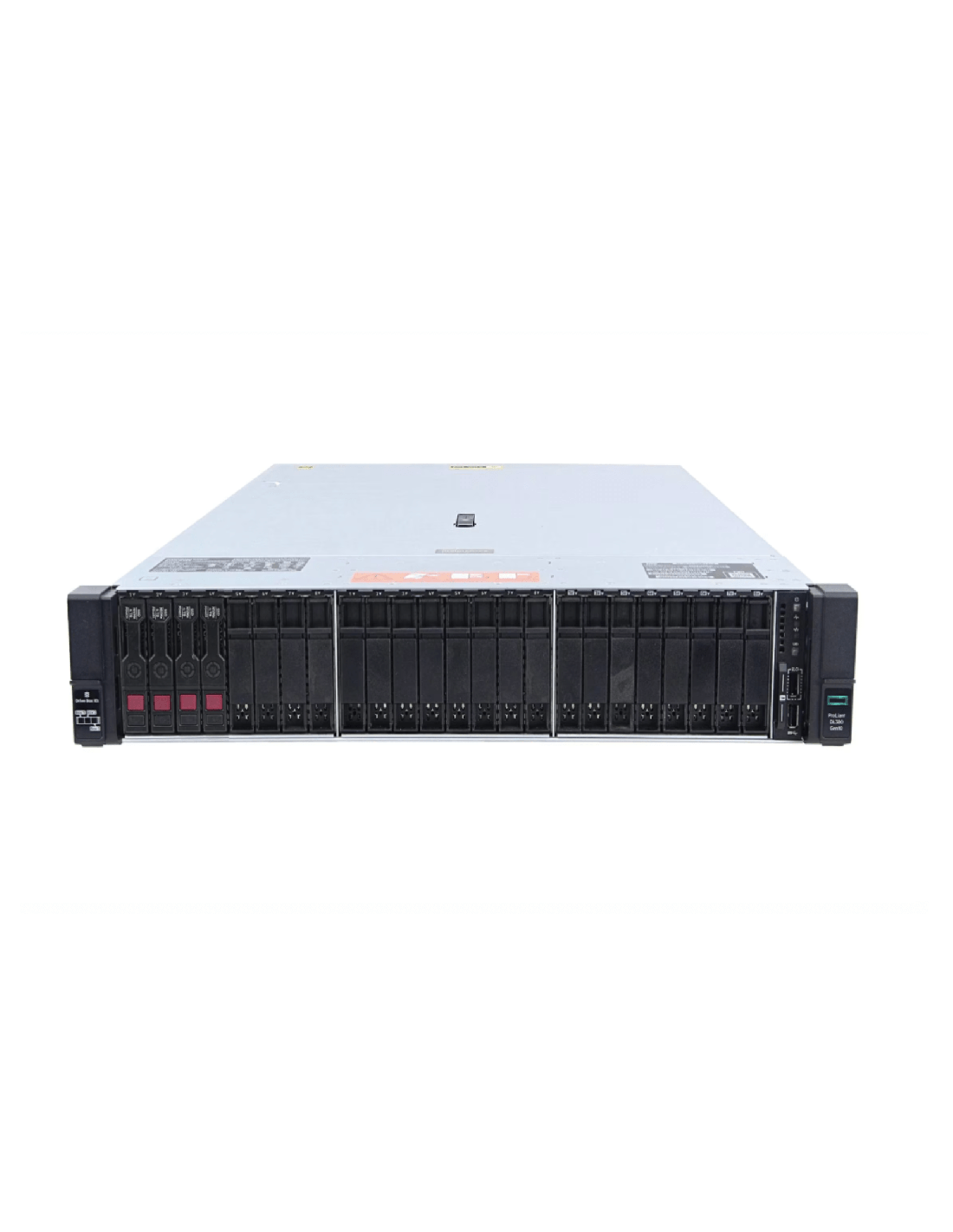

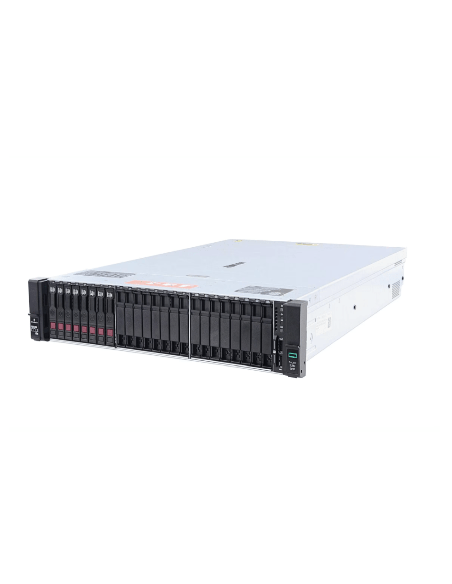

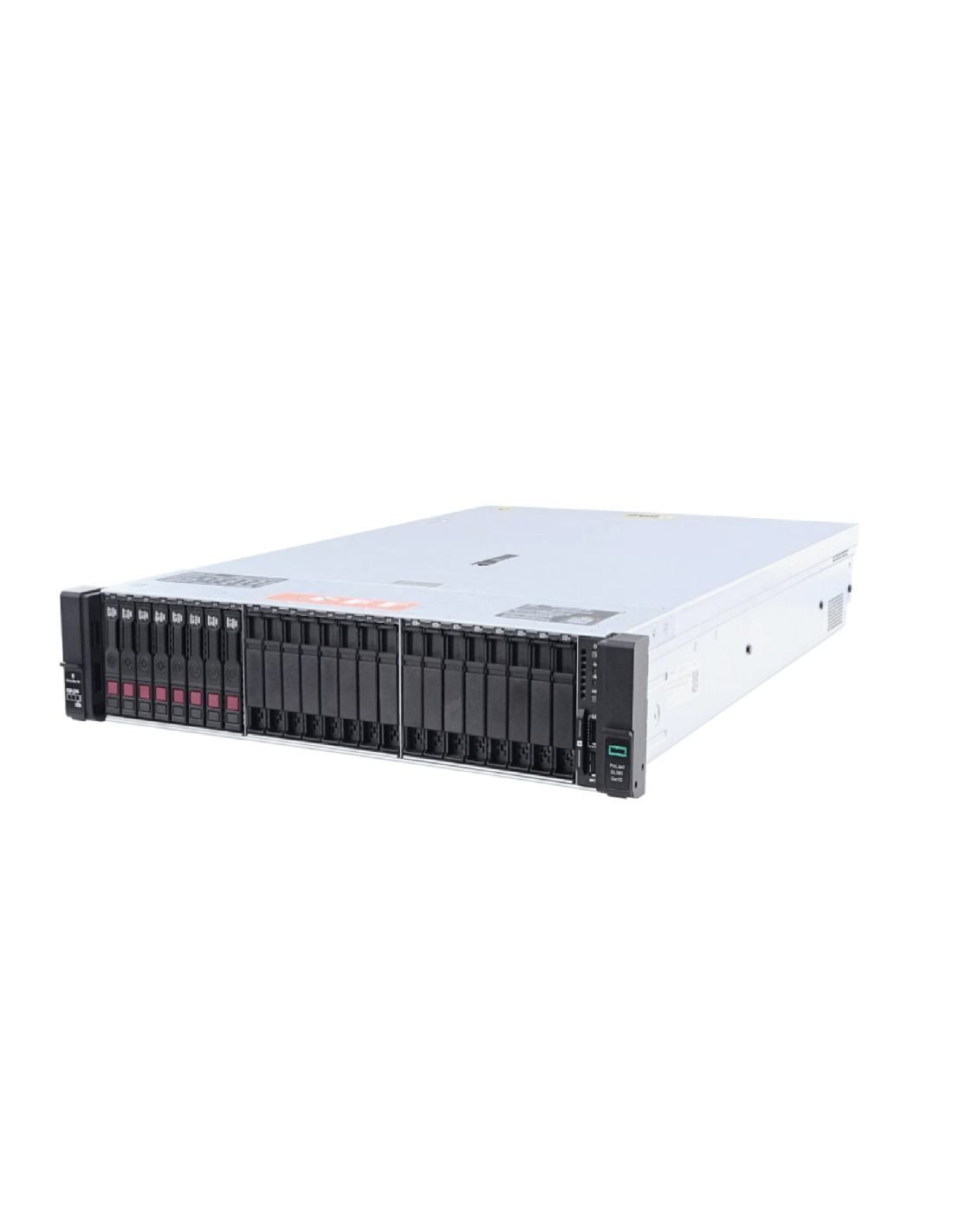

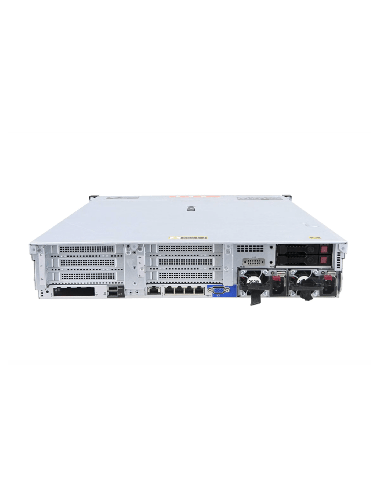

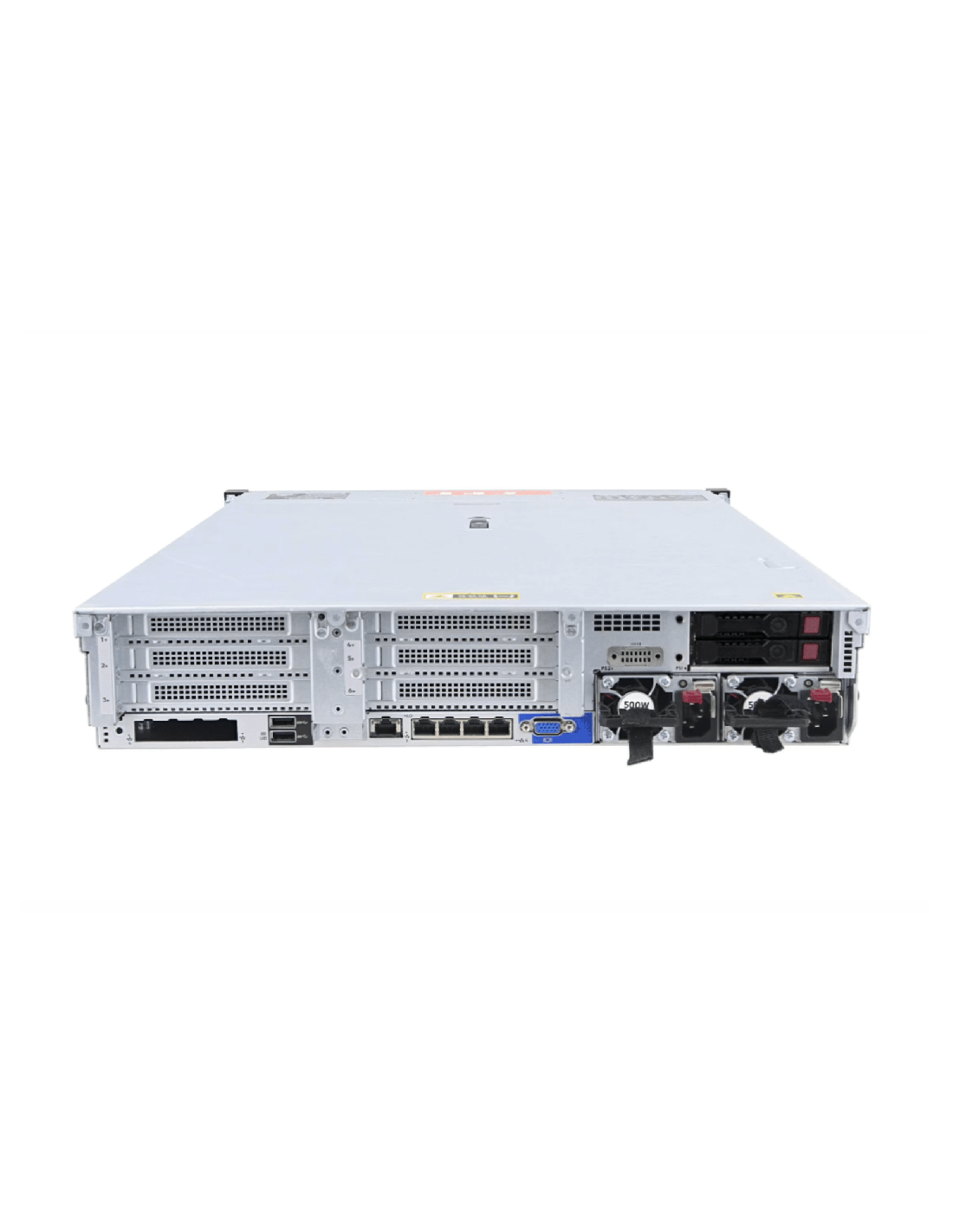

HPE ProLiant DL380 Gen10 24-Bay 2.5" Drives [Gen10]

El HPE ProLiant DL380 Gen10 24-Bay 2.5" es la configuración de máxima densidad SFF de la plataforma Gen10 de dos sockets y 2U de HPE: veinticuatro bahías SAS/SATA de 2.5" de intercambio en caliente sobre la misma placa madre dual-socket Purley, con la misma arquitectura de memoria, la misma gestión iLO 5 y la misma familia de RAID Smart Array que la canónica de 16 bahías. Esta página cubre la arquitectura de almacenamiento de 24 bahías y cuándo este chasis es la opción correcta frente a la canónica de 16 bahías de 2.5" o a la hermana LFF de 12 bahías de 3.5".

Para el detalle completo de las características de la plataforma (procesadores, arquitectura de memoria, redes FlexibleLOM, expansión PCIe, gestión iLO 5, controladoras Smart Array, fuentes de poder, especificaciones físicas), consulte la página canónica del DL380 Gen10 de 16 bahías de 2.5". Todo lo documentado allí aplica a esta variante de 24 bahías; esta página se centra en lo que cambia en el chasis de 24 bahías y en las implicancias de diseño de almacenamiento que se derivan de la mayor cantidad de bahías.

Qué tiene de diferente este chasis

La variante de 24 bahías de 2.5" es el modelo insignia de almacenamiento de la familia DL380 Gen10. Tres aspectos la definen frente a la canónica de 16 bahías:

1. Ocho bahías SFF adicionales. Veinticuatro bahías de 2.5" de intercambio en caliente montadas al frente frente a dieciséis en la canónica, sin cambios en la memoria, los procesadores ni el espacio PCIe. El chasis tiene las mismas dimensiones externas; las bahías adicionales provienen de la configuración de backplane densa (Box 1, Box 2 y Box 3, cada una con 8 bahías SFF).
2. Cargas de trabajo orientadas a la economía de clúster. La configuración de 24 bahías está dimensionada para vSAN all-flash con múltiples grupos de discos por nodo, nodos OSD de Ceph donde la cantidad de OSD por nodo define la economía del clúster, y niveles de bases de datos sobre SSD SAS que requieren un almacenamiento local considerable. Estas cargas se benefician de las bahías adicionales de una forma que las configuraciones de 16 bahías no permiten.
3. Mismos límites de la plataforma Gen10. La variante de 24 bahías no desbloquea capacidades adicionales más allá del almacenamiento: mismo PCIe Gen3, mismo techo DDR4-2933, misma gama de procesadores Cascade Lake, mismo iLO 5 y mismas opciones Smart Array P816i-a / P408i-a / E208i-a. Las cargas que necesitan PCIe Gen4, DDR4-3200 o cómputo Ice Lake deben evaluar el DL380 Gen10 Plus, no el Gen10 de 24 bahías.

Arquitectura de almacenamiento

Veinticuatro bahías SAS/SATA de 2.5" de intercambio en caliente en tres configuraciones de Box (Box 1, Box 2, Box 3, de 8 bahías cada una). La Smart Array P816i-a (4 GB FBWC) es la controladora RAID natural para configuraciones RAID por hardware en las 24 bahías; la HBA E208i-a es la controladora natural para despliegues de vSAN OSA, Ceph y ZFS que requieren acceso directo a los discos.

Configuraciones habituales de 24 bahías que desplegamos:

• VMware vSAN all-flash OSA con múltiples grupos de discos (vSphere 6.x / 7.x): Hasta 5 grupos de discos por nodo, cada uno con 1 SSD de caché y hasta 4 SSD de capacidad. Con 24 bahías se admiten 5 grupos de discos (5 de caché + 19 de capacidad) o 4 grupos (4 de caché + 20 de capacidad). Varios grupos de discos por nodo aumentan linealmente el paralelismo de almacenamiento de vSAN; esta es la configuración canónica de nodo vSAN all-flash en Gen10. vSAN 8.x ESA NO está soportado en Gen10; para ESA la plataforma es el DL380 Gen10 Plus con backplane NVMe.
• Nodos OSD de Ceph (24 OSD por nodo): Con la HBA E208i-a en modo pass-through, cada una de las 24 bahías se convierte en un OSD independiente. El DL380 Gen10 de 24 bahías se despliega ampliamente como nodo OSD en clústeres de Red Hat Ceph Storage y SUSE Enterprise Storage; la alta cantidad de OSD por nodo y el costo de adquisición en el mercado secundario hacen atractiva la economía del clúster. Planifique la memoria a razón de 6 GB por OSD más 16 GB de sobrecarga (192 GB por nodo como típico) y redes de clúster dedicadas de 25 GbE o 100 GbE.
• Almacenamiento de bases de datos solo con SSD SAS: 24 SSD SAS en RAID 10 dan 12 discos de capacidad útil. Con SSD SAS de 3.84 TB son 46 TB útiles; con 7.68 TB, 92 TB útiles. El uso típico son instancias grandes de SQL Server, Oracle o PostgreSQL que requieren bastante capacidad SSD local, con alta resistencia y redundancia de doble puerto.
• SSD + HDD en niveles con densidad de 24 bahías: 6 a 8 SSD SAS para el nivel caliente (caché o nivel de almacenamiento) junto a 16 a 18 HDD NL-SAS para capacidad masiva. Con HDD NL-SAS de 16 TB y SSD SAS de 7.68 TB se obtiene almacenamiento en niveles considerable en un único chasis 2U: aproximadamente 60 TB brutos de SSD y 280 TB brutos de HDD, es decir, 340 TB combinados antes de la sobrecarga del RAID.
• Repositorio de Veeam / nodo destino de respaldo: 24 HDD NL-SAS en RAID 60 (dos conjuntos RAID 6 agrupados por bandas) ofrecen una gran capacidad de recepción de respaldos con tolerancia a dos fallas de disco por conjunto. El ancho de banda del Gen10 se ajusta bien a los objetivos de rendimiento de respaldo típicos de Veeam.

La configuración de almacenamiento de 24 bahías es donde la limitación PCIe Gen3 de la plataforma Gen10 se vuelve relevante: el rendimiento agregado de 24 SSD SAS de alto rendimiento puede saturar las líneas Gen3 hacia la controladora Smart Array en algunas cargas. Cuando esto es el cuello de botella, la ruta de actualización es el DL380 Gen10 Plus con PCIe Gen4.

Guía de RAID y controladoras

La estrategia RAID a escala de 24 bahías importa más que en 16 bahías, porque los tiempos de reconstrucción y la tolerancia a fallas por grupo de paridad crecen con el tamaño del arreglo:

• RAID 6 obligatorio para arreglos de HDD NL-SAS. Los tiempos de reconstrucción de discos NL-SAS de 16 a 20 TB con densidad de 24 bahías superan habitualmente las 36 horas; la tolerancia a dos fallas de disco no es negociable. Nunca RAID 5 con esta cantidad de discos y esta capacidad.
• RAID 10 para SSD SAS. Tiempos de reconstrucción rápidos, rendimiento de escritura predecible y tolerancia a fallas por par espejado. Menor capacidad útil, pero las características operativas son las correctas para almacenamiento de bases de datos en producción.
• RAID 60 para destinos de respaldo. Dos conjuntos RAID 6 agrupados por bandas: 12 + 12 en 24 discos. Sobrevive a dos fallas de disco por conjunto; las reconstrucciones se hacen en paralelo por conjunto; el rendimiento agregado cumple los requisitos de un repositorio de respaldo de clase Veeam.
• La Smart Array P816i-a (4 GB FBWC) es el valor predeterminado de RAID por hardware en producción. La caché de escritura de 4 GB rinde a escala de 24 bahías, donde la reordenación de escrituras con respaldo de batería de la Smart Array mejora de forma notable el rendimiento de escrituras aleatorias. La salud de la batería FBWC es un elemento de desgaste; la verificamos en el burn-in.
• Modo HBA con la Smart Array E208i-a para almacenamiento definido por software. vSAN, Ceph y ZFS requieren acceso directo a los discos; la E208i-a es la HBA soportada para estas cargas en Gen10.

Configuración de arranque: el kit de habilitación M.2 de HPE instala 1 o 2 SSD M.2 SATA fuera de las 24 bahías de datos. Recomendamos esto en lugar de consumir una bahía de datos para el sistema operativo, sobre todo en configuraciones de 24 bahías, donde cada bahía de datos aporta a la economía del clúster o de capacidad.

Dimensionamiento de memoria para cargas de 24 bahías

Las cargas de almacenamiento de la plataforma de 24 bahías suelen requerir más memoria que las configuraciones de propósito general de 16 bahías:

• vSAN all-flash, 5 grupos de discos por nodo: 384 GB a 768 GB por nodo. La sobrecarga de memoria de vSAN crece con la cantidad de grupos de discos y de discos de capacidad; los nodos de 5 grupos están en el extremo alto del consumo de memoria de vSAN.
• Nodos OSD de Ceph, 24 OSD: 192 GB a 256 GB por nodo. Aproximadamente 6 GB por OSD más la sobrecarga de los demonios; algunas cargas se benefician de 8 GB por OSD en despliegues BlueStore con discos de capacidad considerables.
• Base de datos sobre SSD SAS, RAID 10 de 12 discos: memoria dimensionada según la carga, no según el almacenamiento. SQL Server con 92 TB útiles se beneficia de 768 GB a 1.5 TB según el tamaño del conjunto de trabajo; PostgreSQL es similar.
• Nodo repositorio de Veeam: 128 GB a 256 GB. La memoria de un repositorio de Veeam escala con los trabajos de respaldo concurrentes y con los requisitos de caché de ReFS / XFS; 128 GB es el mínimo práctico para repositorios serios.

Las reglas de memoria de HPE de la canónica de 16 bahías se aplican de forma idéntica: DIMM en cantidades pares, sin mezcla de RDIMM con LRDIMM, memoria DDR4 Smart Memory de HPE para las velocidades nominales, y juegos emparejados de 12 para un despliegue de producción equilibrado.

Dimensionamiento de energía para cargas de 24 bahías

Para despliegues típicos de 24 bahías, 2 x 1000W Platinum es la PSU recomendada. Las configuraciones muy pobladas de solo SSD con redes de 2 x 25 GbE pueden acercarse a 800W en régimen permanente; 1000W deja margen para picos transitorios. Las configuraciones con una sola PSU no se despliegan en producción con esta densidad de almacenamiento.

Cuándo elegir otro chasis

• Bastan 16 bahías SFF: El DL380 Gen10 canónico de 16 bahías de 2.5" es notablemente más económico por nodo y es la opción correcta cuando los requisitos de almacenamiento no superan las 16 bahías SFF. vSAN híbrido OSA con 1 a 2 grupos de discos, niveles de bases de datos solo SSD con 8 a 12 discos y virtualización de propósito general en 2U caben cómodamente en el espacio de 16 bahías.
• Se necesitan discos de capacidad LFF: El hermano LFF de 12 bahías de 3.5" del DL380 Gen10 es el chasis correcto para cargas de NAS masivo, respaldo, archivo y almacenamiento de objetos, donde los discos NL-SAS de capacidad de 7 200 RPM de 16 TB a 20 TB aportan la economía de almacenamiento.
• Destino vSAN 8.x ESA: La plataforma DL380 Gen10 (cualquier chasis) no soporta vSAN ESA. Para ESA, la plataforma es el DL380 Gen10 Plus o Gen11 con backplane NVMe.
• Cargas que requieren NVMe: El backplane SAS de 24 bahías de 2.5" del Gen10 no soporta NVMe nativo en todas las bahías. Para niveles de almacenamiento NVMe, evalúe las configuraciones NVMe de 24 bahías del DL380 Gen10 Plus.
• Se requieren NIC o aceleradores PCIe Gen4: Gen10 es solo PCIe Gen3. Las NIC de 100 GbE operan al techo Gen3 x8; los aceleradores de IA que esperan el ancho de banda Gen4 quedan limitados. El DL380 Gen10 Plus es la actualización.
• Factor de forma 1U: El DL360 Gen10, par de 1U, es más denso por unidad de rack, con opciones de hasta 10 bahías SFF. Para despliegues densos de 1U donde 24 bahías por nodo es excesivo, el DL360 Gen10 es el factor de forma correcto.

Nuestra evaluación

El DL380 Gen10 de 24 bahías de 2.5" es el especialista en densidad de almacenamiento de la familia Gen10. Para equipos que estandarizan en HPE y construyen clústeres vSAN all-flash OSA con múltiples grupos de discos por nodo, clústeres Ceph con alta cantidad de OSD por nodo o niveles grandes de bases de datos sobre SSD SAS, el chasis de 24 bahías de 2.5" es la opción correcta. La economía es especialmente atractiva en despliegues de Ceph y en nodos repositorio de Veeam, donde la densidad de almacenamiento por nodo define el costo total de la infraestructura.

Las limitaciones de la plataforma Gen10 (PCIe Gen3, sin backplane NVMe nativo, solo vSAN OSA, techo de CPU Cascade Lake) se aplican por igual a la variante de 24 bahías que a la canónica de 16; la de 24 bahías no desbloquea nuevas capacidades de plataforma más allá del almacenamiento. Para cargas donde esas limitaciones son determinantes, la plataforma de referencia es el DL380 Gen10 Plus o Gen11.

Para cargas de densidad de almacenamiento sobre el ancho de banda PCIe Gen3 de la Gen10, la variante de 24 bahías ofrece una capacidad probada en producción a un costo de adquisición notablemente menor que las alternativas de generación actual. La desplegamos con más frecuencia como nodos OSD de vSAN all-flash con 4 a 5 grupos de discos, nodos OSD de Ceph con 24 OSD por nodo y nodos repositorio de respaldo Veeam con gran capacidad NL-SAS.

En resumen: cuando 16 bahías SFF por nodo no alcanzan y puede aceptar la envolvente de la plataforma Gen10, la variante de 24 bahías de 2.5" entrega la densidad de almacenamiento con calidad empresarial probada. Cuando le bastan 16 bahías, la canónica de 16 es la decisión de costo correcta.
