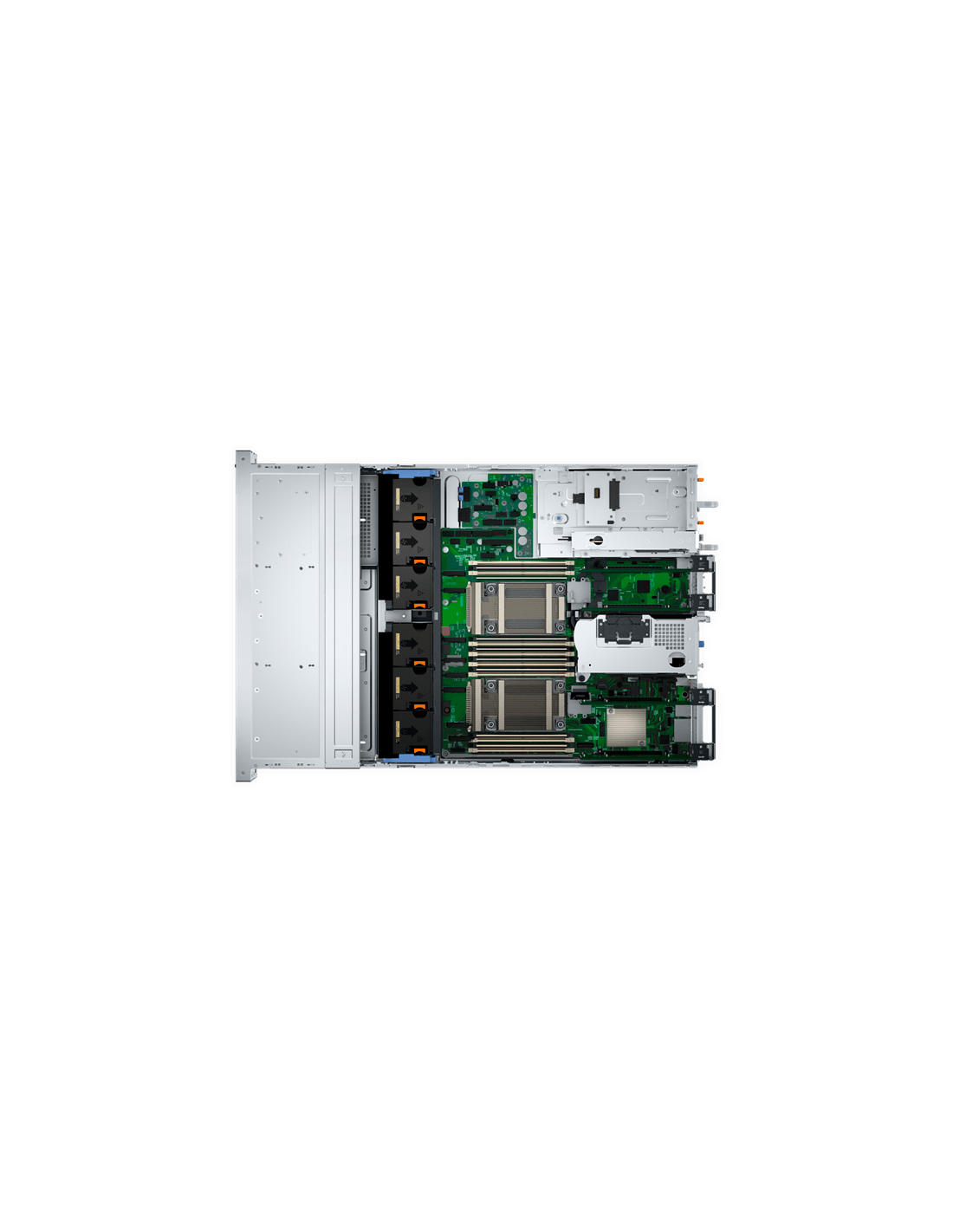

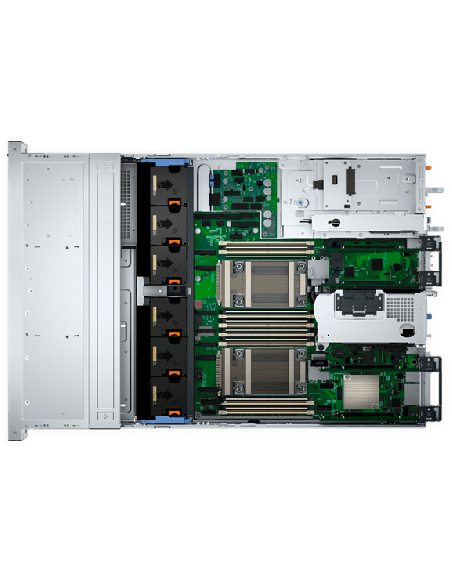

Dell PowerEdge R760xs 8-Bay 2.5" Drives [16th Gen: New]

El Dell PowerEdge R760xs es el servidor de rack 2U de doble socket y costo optimizado de 16.ª generación, y la configuración de 8 bahías de 2.5" es su punto de entrada de mayor volumen. El sufijo «xs» corresponde al nivel express de Dell: la misma arquitectura de socket y placa madre de los Xeon de 4.ª/5.ª generación que el R760 completo, pero con un perfil de energía más austero, 16 ranuras DIMM en lugar de 32, sin opción de refrigeración líquida directa y un espacio para GPU más reducido. La configuración de 8 bahías de 2.5" instala ocho bahías de intercambio en caliente sobre un backplane universal que acepta SAS, SATA y NVMe en las mismas ranuras, y se vende como la versión estándar cargada con SAS/SATA para quienes quieren la flexibilidad de 2U con doble socket a un precio de entrada menor que la variante totalmente NVMe.

Por ser de 16.ª generación, no es un compromiso generacional: queda un escalón por debajo del R760 completo en memoria y margen térmico, no por detrás en antigüedad.

Dónde encaja el R760xs de 8 bahías en la familia

La configuración estándar de 8 bahías de 2.5" es la base del R760xs. Es la opción adecuada cuando necesita expansión 2U (más ranuras PCIe, soporte opcional para GPU, fuentes de poder más grandes, conexión de almacenamiento externo), pero la carga de trabajo no justifica el precio de entrada más alto, el techo de 8 TB de memoria o el entorno de refrigeración líquida directa del R760 de 8 bahías. El compañero 1U con la misma línea de procesadores es el R660xs de 8 bahías; elija esta plataforma 2U cuando realmente necesite sus ventajas específicas y no por costumbre. Si su carga es completamente Gen5 NVMe con RAID por hardware, la variante NVMe del R760xs de 8 bahías trae de fábrica la controladora adecuada para ese trabajo.

Almacenamiento: 8 bahías SFF, backplane universal

Ocho bahías frontales de 2.5" de intercambio en caliente sobre un backplane universal que maneja cualquier combinación de SAS4, SATA y NVMe Gen5 en las mismas ranuras. La capacidad bruta máxima es de 122.88 TB con SSD SAS/SATA de 16 TB. La flexibilidad es el punto central: puede poblar hoy con SSD SAS para almacenamiento de bloques costo-eficiente, migrar a NVMe más adelante o mantener un nivel mixto sin reemplazar el backplane.

• SSD y HDD SAS4 / SATA: la carga estándar de esta referencia. Las configuraciones habituales son 8x SSD SAS de 1.92 TB para virtualización general, 8x SSD SAS de 3.84 TB para mayor capacidad por nodo, o 8x HDD SAS de 10K de 2.4 TB para configuraciones guiadas por costo donde las IOPS no son críticas.
• NVMe Gen5 (conexión directa): hasta unos 14 GB/s por unidad. Disponible en este backplane, pero para una configuración completamente NVMe con RAID NVMe completo vea la variante NVMe del R760xs de 8 bahías, que incorpora la controladora PERC H965i para ese fin.
• Arranque: BOSS-N1 (intercambio en caliente): dos SSD NVMe M.2 en RAID 1 por hardware, intercambiables en caliente en el R760xs (el R660xs es de intercambio en frío). Reemplazar un dispositivo de arranque defectuoso sin detener el servicio es una ventaja operativa real en entornos de 24/7.
• Bahías traseras: las dos bahías traseras opcionales de 2.5" solo están disponibles en la variante de chasis de 12 bahías LFF de 3.5", no en este chasis SFF de 8 bahías de 2.5". Si necesita bahías traseras junto con SFF frontal, este chasis no lo permite.

Controladoras de almacenamiento

El R760xs admite una gama de controladoras RAID más amplia que el R660xs, incluidos HBA externos para conectar estantes de almacenamiento externo. La elección correcta depende de la carga de trabajo y del tipo de unidad, y en esta plataforma la elección tiene consecuencias concretas sobre qué niveles RAID están disponibles específicamente en NVMe.

• PERC H755 (SAS frontal): caché de 8 GB respaldada por flash, serie PERC11. Es la opción de volumen para RAID SAS/SATA en esta configuración. Admite RAID 0/1/5/6/10/50/60 en SAS y SATA. Advertencia importante: la variante frontal H755 NO hace RAID NVMe. Para NVMe bajo RAID por hardware necesita H755N o H965i.
• PERC H755N: variante PERC11 específica para NVMe. Maneja RAID NVMe en unidades de la generación PERC11. Una controladora RAID NVMe de gama media razonable.
• PERC H355: RAID por hardware de entrada, solo RAID 0/1/10. NO admite RAID 5/6/50/60. Aceptable para arreglos de arranque o de registros; no apropiada para niveles de datos de producción que necesiten protección por paridad. Es la opción de RAID por hardware más económica aquí.
• PERC H965i (Serie 12 / PERC12): caché de 8 GB respaldada por flash. Controladora tri-modo que maneja SAS4, SATA y NVMe Gen5 en toda la matriz RAID (0/1/5/6/10/50/60). La opción correcta para totalmente NVMe, por eso es la estándar en la variante NVMe.
• HBA355i: paso directo, sin RAID. La elección correcta para vSAN ESA, Ceph, ZFS o cualquier pila que gestione su propia redundancia.
• HBA355e / H965e: variantes HBA externas para conectar estantes de almacenamiento externo. El R760xs tiene el presupuesto PCIe para esto, que el R660xs de 1U no tiene. Es una de las ventajas específicas del 2U.
• RAID por software S160: RAID por software para SATA/NVMe. Razonable para volúmenes de arranque; el soporte de sistema operativo varía (Windows tiene salvedades, VMware no lo admite). Evítelo para datos de producción.

Asignación de carga de trabajo a controladora para esta configuración SAS/SATA: la virtualización general con SSD SAS/SATA usa la H755 con caché respaldada por batería; un pequeño nivel de datos NVMe usa H755N o H965i; un destino de respaldo con HDD SATA usa H755 con RAID 6; vSAN OSA y Ceph usan HBA355i en paso directo, nunca PERC; el RAID solo para arranque usa H355 (la más económica) o BOSS-N1 para el sistema operativo, con paso directo para los datos.

Procesadores: Xeon Scalable de 4.ª o 5.ª generación

El R760xs es de doble socket y admite tanto Sapphire Rapids de 4.ª generación como Emerald Rapids de 5.ª generación en el mismo socket (Socket E1 / LGA 4677), la misma línea que el R660xs. Como en el R660xs, el nivel xs limita el TDP de CPU admitido por debajo de lo que soporta el R760 completo.

• Xeon Scalable de 4.ª generación (Sapphire Rapids): hasta 32 núcleos por socket en el R760xs, DDR5 de hasta 4800 MT/s. El nivel de volumen, ampliamente disponible en el canal.
• Xeon Scalable de 5.ª generación (Emerald Rapids): hasta 28 núcleos por socket en el R760xs, DDR5 de hasta 5200 MT/s. Compatible directo con la 4.ª generación en el mismo socket, con mayor rendimiento por núcleo y ancho de banda de memoria.

Nuestra recomendación por defecto: para hosts VDI, bases de datos de escalamiento horizontal y virtualización densa, dos Silver 4416+ (20 núcleos, 165W) son el punto óptimo de volumen. Para configuraciones más intensivas en cómputo, dos Gold 6438Y+ (32 núcleos, 205W) o Gold 6448Y (32 núcleos, 225W) están en el extremo superior de esta plataforma. Las configuraciones de un solo socket son admitidas y más económicas cuando la carga realmente cabe en 32 núcleos; el segundo CPU es un costo real.

Advertencia sobre el techo de TDP: igual que el R660xs, el R760xs se limita a unos 225W de TDP. Los modelos Platinum de 350W corresponden al territorio del R760 completo. Si su dimensionamiento llega a Platinum 8480+ u 8568Y+, el R760xs es la plataforma equivocada.

Memoria: 16 ranuras DDR5

Dieciséis ranuras RDIMM DDR5, 8 por CPU, distribuidas en 8 canales de memoria por socket a 1 DIMM por canal. La velocidad sigue a la generación del procesador: 4800 MT/s en la 4.ª generación y 5200 MT/s en la 5.ª. La capacidad máxima es de 1 TB según la especificación oficial de Dell (algunas fuentes del canal mencionan hasta 1.5 TB con RDIMM de 128 GB; especifique la densidad mayor al cotizar si la necesita).

• Arquitectura de 1 DPC: 8 canales por CPU, 1 DIMM por canal, 16 DIMM en total. No hay penalización por el paso a 2 DPC porque en esta placa no existe configuración de 2 DPC.
• Configuraciones prácticas: 256 GB (8x 32GB RDIMM) para virtualización general de doble socket, 512 GB (8x 64GB) para cargas intensivas en memoria, 1 TB para pools VDI más grandes y niveles de caché en memoria.
• Solo RDIMM: se requiere ECC registrada. No se admiten UDIMM ni LRDIMM.

El techo de 1 TB es la principal restricción de memoria de la plataforma. Si un nodo necesita más de 1 TB, la plataforma adecuada es el R760 completo (32 ranuras DIMM, 8 TB). El R760xs no puede ampliarse a más ranuras DIMM; es una restricción a nivel de placa madre que comparte con el R660xs.

Red y expansión PCIe

Los dos puertos LOM de 1 GbE son estándar, con una ranura mezzanine OCP 3.0 para la red de alta velocidad principal. El chasis 2U lleva hasta 6 ranuras PCIe en una configuración de 2 CPU (muy por encima de las 2 a 3 del R660xs), lo que deja espacio para NIC adicionales junto a HBA y GPU.

• 10 GbE vía OCP es la base de volumen para hosts de VM de producción.
• 25 GbE para vSAN, niveles de bases de datos conectados por NVMe y cualquier configuración con aceleración GPU para tráfico de inferencia.
• 100 GbE para despliegues intensivos en almacenamiento, especialmente cuando HBA externos se conectan a arreglos flash.

El chasis 2U tiene el margen PCIe para dos OCP de 100 GbE y varias NIC PCIe simultáneamente, algo que normalmente no permite el R660xs. La plataforma de 16.ª generación usa OCP NIC 3.0 para la red de alta velocidad; el mezzanine rNDC pertenecía a las generaciones 13.ª y 14.ª.

Soporte para GPU

El R760xs admite hasta 2 GPU de ancho simple de bajo perfil de 75W en una configuración de doble CPU. Es un salto considerable respecto al R660xs (que no admite GPU) y una de las razones principales para elegir la plataforma 2U xs frente a la 1U xs.

• Cargas de inferencia: NVIDIA L4 (72W) o T4 (70W) para transcodificación, servicio de inferencia y aceleración VDI. Dos de cualquiera de ellas caben en la envolvente de 2x 75W de la plataforma.
• No es una plataforma de entrenamiento: 75W de ancho simple es el techo. No hay A100, H100, L40S ni ninguna tarjeta de doble ancho. Para entrenamiento o cualquier GPU de doble ancho, el R760 completo o el R760xa es la opción adecuada.
• Nota térmica: agregar GPU exige una actualización de ventiladores (HPR Gold en al menos una posición) y aumenta de forma considerable el consumo total, por lo que el dimensionamiento de la fuente de poder importa.

Gestión y seguridad

• iDRAC9 Enterprise: la base de gestión de la 16.ª generación, igual que el resto de la familia R660/R760. iDRAC10 corresponde a los R670/R770 de 17.ª generación, no al R760xs.
• Silicon Root of Trust: estándar en la 16.ª generación. Verificación criptográfica desde la ROM de arranque hasta el traspaso al sistema operativo, requerida por las líneas base de cumplimiento federal.
• TPM 2.0: estándar.
• OpenManage Enterprise: gestión de flota con las mismas herramientas que el resto de la línea de 16.ª generación.

Energía y refrigeración

El rango de fuentes de poder del R760xs comienza más arriba que el del R660xs, porque un 2U con GPU y HBA externo opcionales consume más bajo carga. No hay opción de 600W en esta plataforma; el mínimo es la fuente Titanium de 700W.

Hay una opción LVDC -48 VDC de 1100W para entornos de telecomunicaciones y de entrada en centros de datos. La de 1800W Titanium es la opción de margen para configuraciones con GPU. La refrigeración la realizan seis módulos de ventiladores de intercambio en caliente en versiones Standard, HPR Silver o HPR Gold (VHP); agregar una GPU, un BOSS-N1 o bahías traseras exige actualizar el Fan 1 a Gold.

Especificaciones físicas y notas de plataforma

• Factor de forma: rack 2U, solo refrigeración por aire, sin opción DLC en el nivel xs. Profundidad 2U estándar con espacio para el brazo de gestión de cables en la parte trasera.
• Expansión PCIe: hasta 6 ranuras PCIe en una configuración de 2 CPU (mezcla de Gen5 y Gen4 según la elección de riser), más una ranura OCP 3.0 y una ranura PERC dedicada. Una configuración de 1 CPU baja a 4 ranuras PCIe. Es la ventaja más significativa de la plataforma frente al R660xs.
• Disponibilidad de repuestos: hardware de 16.ª generación vigente, con muy buena disponibilidad de repuestos y una vía activa de soporte Dell ProSupport; las unidades, fuentes, riser y ventiladores son de producción actual y fáciles de conseguir.
• Accesorios que recomendamos: el bisel de seguridad LCD opcional, un brazo de gestión de cables y el kit de rieles deslizantes 2U para R550/R750xs/R760 para completar la lista de materiales de rack.
• Notas de plataforma: el backplane universal acepta SAS, SATA y NVMe en las mismas bahías; el kit opcional de bahías traseras es exclusivo del chasis de 12 bahías LFF de 3.5"; y cualquier opción de GPU, BOSS-N1 o unidades traseras obliga a actualizar el Fan 1 a HPR Gold.

Nuestra evaluación

Dónde destaca: la configuración estándar de 8 bahías de 2.5" del R760xs es la elección adecuada cuando quiere cómputo de doble socket de generación actual en formato 2U con flexibilidad de backplane universal, pero la carga se sirve principalmente con unidades SAS o SATA y no con NVMe Gen5 en su totalidad. Obtiene las ventajas de expansión de la plataforma 2U (hasta 6 ranuras PCIe, GPU opcional, BOSS-N1 de intercambio en caliente, soporte de HBA externos) sin pagar desde el primer día el sobreprecio de la controladora RAID para todo-NVMe, y el backplane universal le permite agregar NVMe después sin cambiar de chasis.

Dónde buscar otra opción: para vSAN ESA a escala, que exige todo-NVMe y HBA355i, la referencia correcta es el R760xs NVMe de 8 bahías. Para más de 1 TB de memoria o CPU por encima de 225W de TDP, suba al PowerEdge R760 de 8 bahías. Para densidad 1U a menor costo sobre la misma línea de procesadores, el R660xs de 8 bahías es la plataforma compañera. Y cuando el presupuesto es el factor principal y no se requiere Gen5, el R750xs de 8 bahías de 2.5" de 15.ª generación cubre el mismo rol por menos.

En resumen: este es el punto de entrada 2U del nivel express de 16.ª generación, y el comprador típico es una empresa de virtualización o VDI que quiere una plataforma Dell actual con espacio para crecer, pero sin necesitar el margen de memoria y térmico del R760 completo. Cotice la PERC H755 para RAID SAS/SATA, la HBA355i para vSAN y la H355 solo para arreglos de arranque o de registros; una fuente Titanium de 1100W es el mínimo práctico para la mayoría de las configuraciones de producción; y no omita iDRAC9 Enterprise ni el arranque con BOSS-N1.

Contexto generacional

Frente al R750xs de 8 bahías de 2.5" de 15.ª generación (Ice Lake), el R760xs añade soporte para NVMe Gen5, ancho de banda DDR5, la base de seguridad de 16.ª generación y BOSS-N1 de intercambio en caliente en lugar del BOSS-S1 de intercambio en frío del R750xs. Para cargas que no necesitan NVMe Gen5 ni DDR5, el R750xs es la opción de valor en reacondicionados, normalmente entre 30% y 45% más barata por unidad.

Frente al R660xs de 8 bahías en 1U, ambos comparten línea de procesadores, arquitectura de memoria, opciones RAID e iDRAC9. El R760xs añade soporte para GPU, hasta 6 ranuras PCIe (frente a 2 o 3), BOSS-N1 de intercambio en caliente, soporte de HBA externos, más variantes de almacenamiento en el chasis y un rango más amplio de fuentes de poder. El R660xs es más barato y más denso en 1U. Frente al R760 completo, la diferencia está en 16 frente a 32 ranuras DIMM (1 TB frente a 8 TB), la ausencia de DLC, un techo de TDP de 225W frente a 350W y GPU de ancho simple (2 unidades) frente a opciones de GPU mayores; el R760xs es notablemente más económico como punto de entrada. El R770 de 17.ª generación (Granite Rapids, DDR5 6400, iDRAC10) es el sucesor emergente, sin una variante «xs» de costo reducido anunciada por ahora, así que para la compra 2U de costo optimizado de generación actual la respuesta es el R760xs.

Limitaciones reales

• La PERC H755 frontal no hace RAID NVMe. Es la trampa más malinterpretada de la plataforma. Si pide H755 frontal junto con unidades NVMe, esas unidades no pueden ir bajo RAID por hardware; aparecen como dispositivos de paso directo que necesitan RAID por software o gestión de volúmenes del sistema operativo. Si prevé NVMe bajo RAID por hardware, especifique la H965i desde el principio, que es precisamente la razón por la que la variante NVMe la incorpora.
• La PERC H355 no puede hacer RAID 5/6/50/60. Se limita a RAID 0/1/10. Aceptable para arranque o cargas no críticas, insuficiente para niveles de datos de producción que necesiten paridad. Si se cotiza la H355 para ahorrar costo, verifique antes el requisito de nivel RAID.
• Techo de memoria de 1 TB. La especificación oficial de Dell es 1 TB (algunas fuentes del canal citan ocasionalmente 1.5 TB), aproximadamente una octava parte de los 8 TB del R760. Si el margen de memoria importa, la plataforma es el R760 completo.
• Techo de TDP de CPU de 225W. No hay modelos Platinum de más de 300W ni DLC. La misma restricción que el R660xs.
• GPU limitada a 2x 75W de ancho simple. No hay A100, H100, L40S ni ninguna tarjeta de doble ancho. Para GPU de clase entrenamiento, la opción adecuada es el R760 o el R760xa.
• Sin fuente de 600W. La fuente ultra baja exclusiva del R660xs no está disponible en 2U; el mínimo aquí es la de 700W Titanium.
• Las bahías traseras son solo del chasis de 12 LFF de 3.5". El chasis SFF de 8 bahías de 2.5" no admite el kit opcional de bahías traseras.

Adecuación a la carga de trabajo

Dónde buscar en cambio

• Todo-NVMe con RAID por hardware: el R760xs NVMe de 8 bahías, que trae la PERC H965i para la matriz RAID completa de Gen5 NVMe.
• Densidad 1U en la misma generación: la plataforma compañera R660xs de 8 bahías.
• Más memoria, DLC y GPU mayores: el PowerEdge R760 completo de 8 bahías.
• Menor costo cuando no se requiere Gen5: el R750xs de 8 bahías de 2.5" de 15.ª generación.

¿Listo para configurar?

Indíquenos su generación de CPU (4.ª o 5.ª), la capacidad de memoria, la cantidad y el tipo de unidades (SAS/SATA es lo estándar en esta configuración), el requisito de RAID (RAID 5/6 necesita la H755 o la H965i, no la H355), la configuración de arranque, la necesidad de GPU (hasta 2x 75W de ancho simple), la velocidad de red, la preferencia de fuente de poder y la cantidad.

¿Prefiere una configuración todo-NVMe? El R760xs NVMe de 8 bahías combina la controladora H965i con unidades NVMe y tiene el precio de ese armado, así que elija esa variante en lugar de configurar NVMe sobre esta referencia estándar SAS/SATA.
