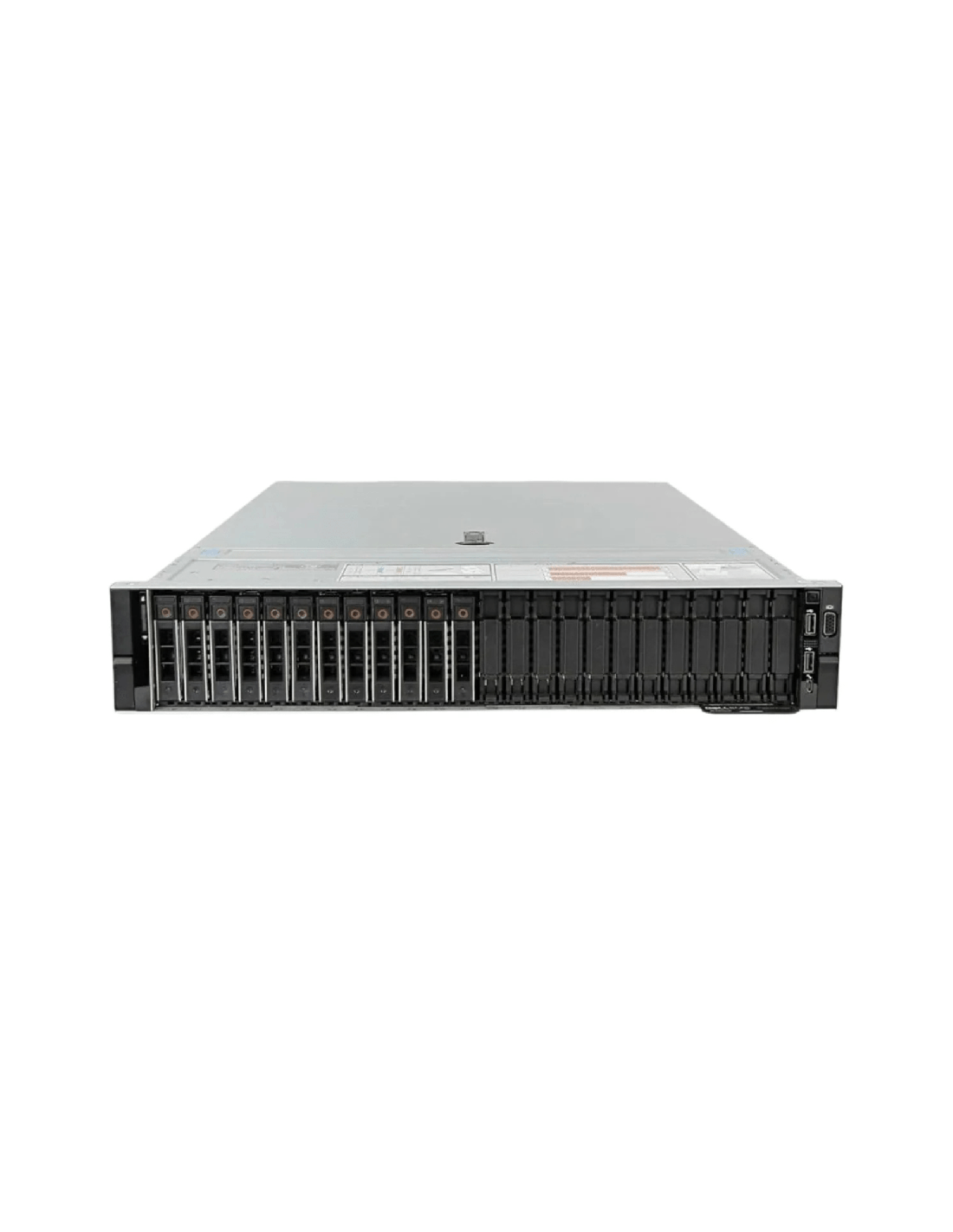

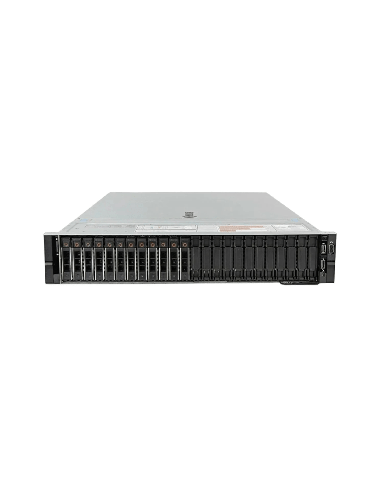

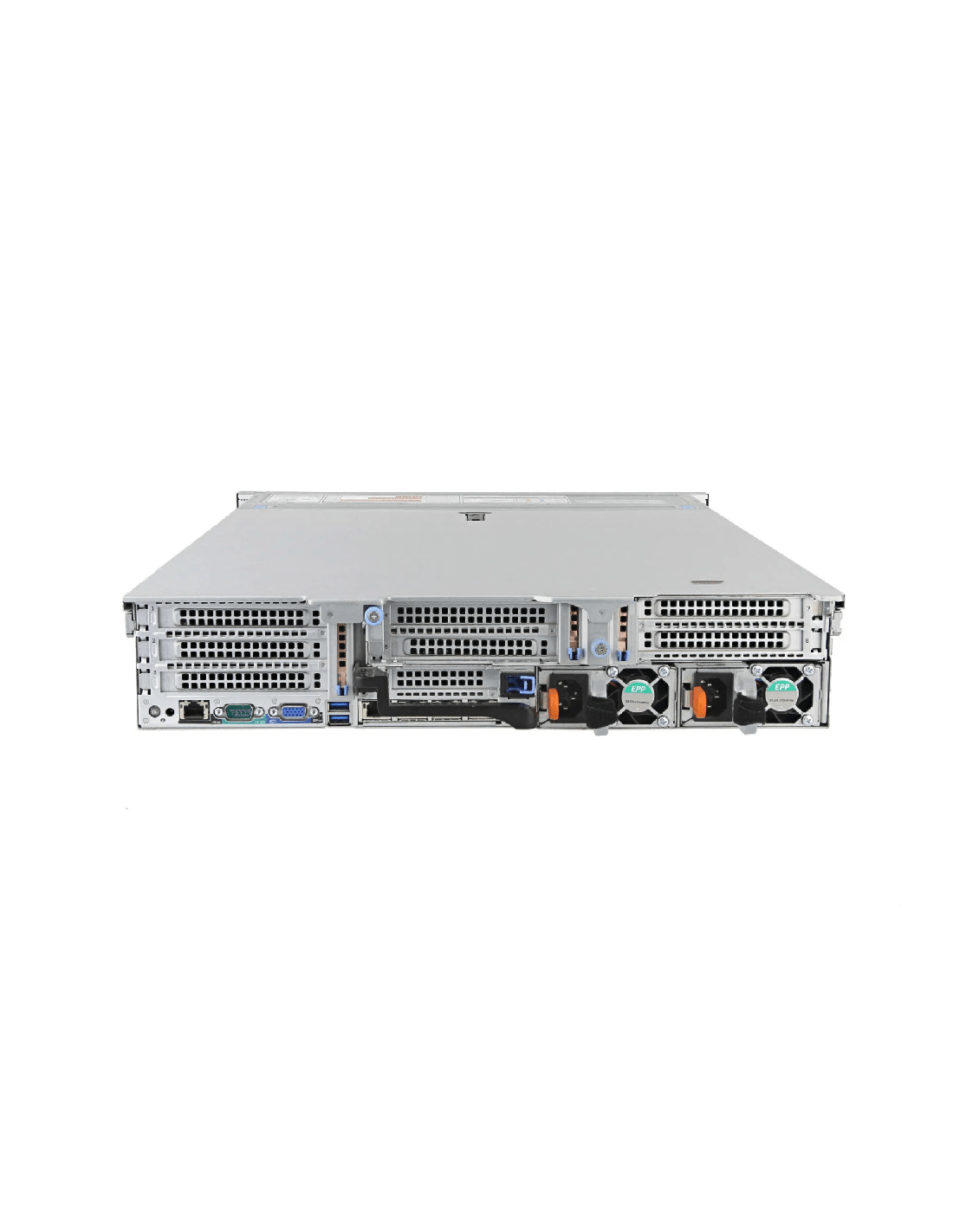

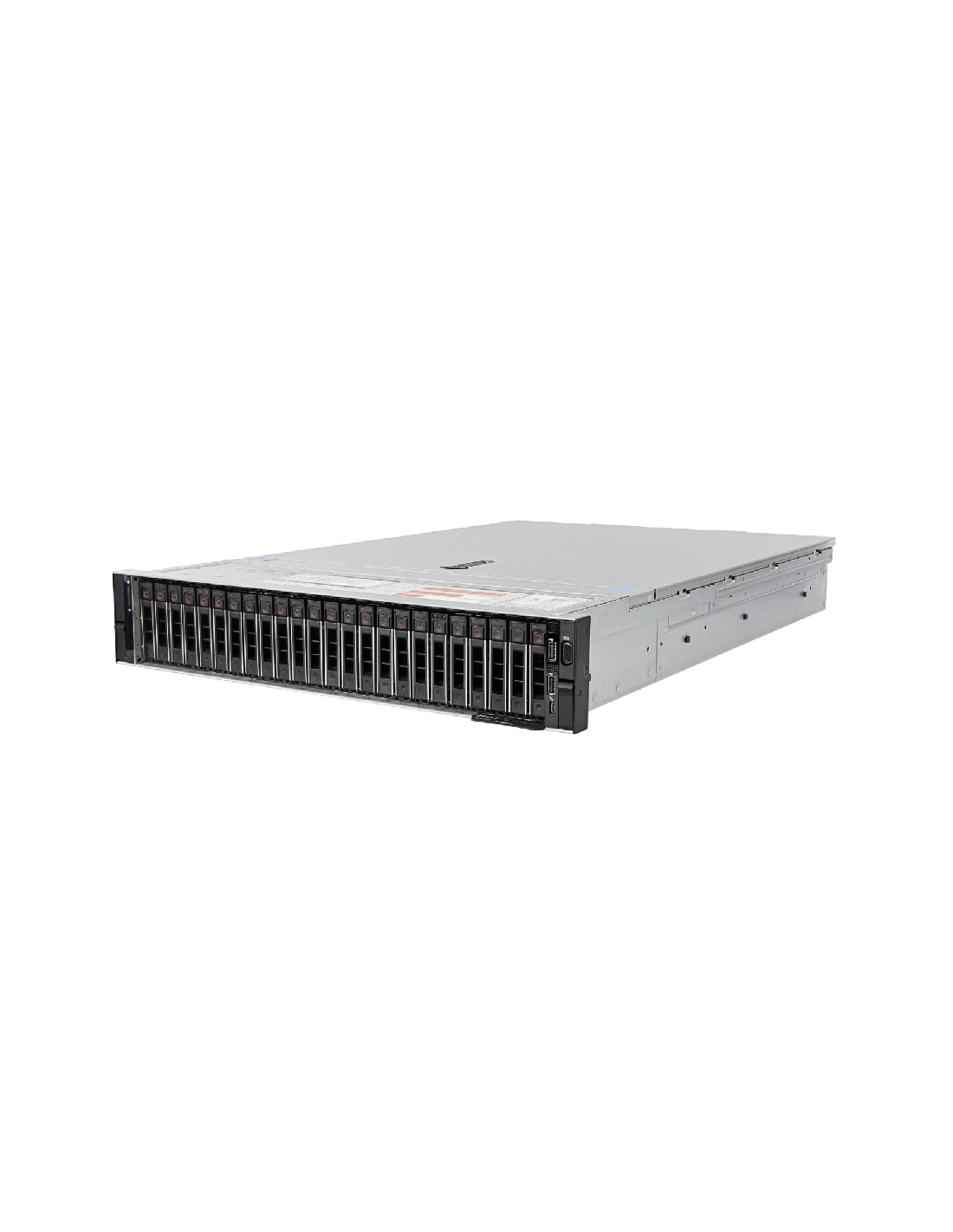

Dell PowerEdge R740xd 24-Bay 2.5" Drives [14th Gen]

El R740xd 24-Bay 2.5" es el compañero de densidad SFF en la familia R740xd y la única variante del R740xd que admite GPU de forma significativa. Veinticuatro bahías frontales de intercambio en caliente de 2.5" mediante un backplane expansor SAS, expansión opcional con bahía intermedia o bahía flexible trasera, zonificación flexible para llevar de 8 a 12 unidades NVMe a las bahías frontales SAS/SATA como mezcla híbrida, y el margen térmico para GPU que no tienen las variantes LFF. La plataforma de cómputo Intel Purley de doble socket es idéntica a la de la página de referencia del 12-Bay 3.5"; lo que cambia es el backplane frontal (SFF con expansor SAS en lugar de conexión directa LFF) y la disposición de riser que habilita el soporte de GPU.

Para el director de TI que dimensiona un nodo vSAN OSA totalmente flash, un nodo OSD Ceph totalmente flash, un servidor de base de datos con un nivel de SSD local, un host VDI con vGPU o cualquier despliegue SDS de alto IOPS donde los SSD son la clase de disco adecuada, esta es la configuración de R740xd que recomendamos. Para capacidad LFF masiva al menor costo por TB, la página de referencia del 12-Bay 3.5" es la especificación más limpia; para todo NVMe en todas las bahías frontales, el compañero NVMe 24-Bay 2.5" es el especialista dedicado en NVMe. La decisión de variante suele depender de la clase de disco y de los requisitos de GPU; la sección Cuándo el 24-Bay 2.5" es la opción correcta, más abajo, lo detalla.

Cada R740xd que entregamos pasa por una prueba de quemado (burn-in) de más de 12 horas que recorre todos los canales de memoria, cada ranura PCIe, cada bahía de disco, incluidas las posiciones intermedias si están equipadas, y cada ranura de GPU bajo carga en las configuraciones con GPU.

Cuándo el 24-Bay 2.5" es la opción correcta

El 24-Bay 2.5" se gana su lugar en la familia R740xd por tres razones: densidad SFF (24 SSD al frente, ampliable a 28 con bahía flexible trasera), soporte de GPU (la única variante R740xd que lo tiene) y flexibilidad de clase de disco (SAS + SATA + NVMe en zonas flexibles en un mismo chasis). Lo elegimos para cargas de trabajo de alto IOPS, para SDS a escala sobre flash y para cualquier despliegue de 2U donde la densidad de cómputo importa tanto como la densidad de almacenamiento.

Elija el 24-Bay 2.5" cuando:

• La carga de trabajo es sensible a IOPS aleatorios y el 12-Bay 3.5" con NL-SAS no entregará el perfil de IOPS requerido
• Necesita soporte de GPU en un chasis de clase R740xd (1-3 GPU de doble ancho de 300W, o 1-6 GPU de ancho simple de 150W)
• Quiere una mezcla híbrida SAS/SATA + NVMe mediante zonificación flexible (típicamente 16 SAS/SATA + 8 NVMe, o 12 + 12)
• Su objetivo de capacidad SFF por chasis está entre 100 y 180 TB brutos (24 x 7.68 TB SAS SSD = 184 TB; los SSD de 15.36 TB suben esa cifra)
• Está construyendo vSAN OSA totalmente flash, Ceph OSD totalmente flash, servidores de base de datos grandes con nivel de SSD local, o VDI con alta densidad de usuarios

Elija otra variante del R740xd cuando:

• La capacidad masiva al menor costo por TB pesa más que el IOPS (en ese caso, lo correcto es el 12-Bay 3.5" con NL-SAS)
• Necesita todo NVMe en las 24 bahías con un backplane conectado nativamente por PCIe (el compañero NVMe 24-Bay 2.5" es el especialista dedicado en NVMe)
• Necesita 28 SFF en un solo chasis con bahías traseras (el compañero + 4-Bay RFB es la variante de máxima densidad SFF)

Almacenamiento: 24x bahías frontales SFF de 2.5"

Veinticuatro bahías frontales SAS/SATA de 2.5" de intercambio en caliente sobre un backplane expansor SAS. El expansor enruta las 24 bahías a través de una sola conexión PERC, lo cual es más eficiente que la conexión directa (la conexión directa requeriría tres PERC para 24 unidades), pero añade el firmware del expansor como una capa adicional de diagnóstico si aparecen problemas oscuros de enumeración de bahías; verificamos el firmware del expansor como parte del burn-in.

Zonificación flexible para NVMe: El backplane SAS/SATA de 24 bahías admite zonificación flexible, donde algunas bahías se enrutan fuera del expansor SAS y hacia tarjetas controladoras NVMe conectadas por PCIe. Configuraciones comunes:

• 16 SAS/SATA + 8 NVMe: Típica para SQL Server con nivel caliente NVMe y nivel tibio SAS SSD, o para vSAN OSA con caché NVMe y capacidad SAS SSD
• 12 SAS/SATA + 12 NVMe: Máximo de NVMe en zonificación flexible en este chasis. Si necesita más de 12 unidades NVMe, enrute hacia el compañero NVMe dedicado.

Las unidades NVMe de zonificación flexible no pasan por la PERC; están conectadas directamente por PCIe y se presentan individualmente al sistema operativo. El RAID NVMe por hardware no está disponible en la 14.ª generación (la H740P no hace RAID de NVMe). Para RAID NVMe, las opciones son Intel VROC (a nivel de chipset, habilitado en BIOS, con sus propias restricciones de configuración), RAID por software con ZFS / mdadm / Storage Spaces, o una pila SDS como vSAN que maneja la redundancia en la capa superior a los discos. Somos directos sobre esto al momento de cotizar: si el requisito es RAID NVMe por hardware, la 14.ª generación no es la plataforma y la ruta de actualización es el R760xd2 de 16.ª generación con H965i tri-mode.

Expansión de bahía intermedia: La bandeja opcional de 4x 2.5" para unidades intermedias agrega cuatro bahías SFF adicionales dentro del chasis, llevando frente + intermedias a 28 SFF. La bahía intermedia de 2.5" admite NVMe en la posición intermedia, lo que combinado con la zonificación flexible permite hasta 16 unidades NVMe en este chasis (12 frontales en zona flexible + 4 NVMe en bahía intermedia). Restricción crítica: la bahía intermedia y el soporte completo de GPU son mutuamente excluyentes, porque el ensamblaje de la bahía intermedia consume la ranura de riser de GPU. Elija GPU o bahía intermedia, no ambas.

Opción de bahía flexible trasera (RFB): El 24-Bay 2.5" puede configurarse con una bahía flexible trasera de 4x 2.5", llevando frente + atrás a 28 SFF en total. Esa configuración se vende como SKU independiente; si las bahías traseras están en su especificación, derive a la página del compañero 24-Bay 2.5" + 4-Bay RFB.

Opciones de unidades que cotizamos:

• SAS SSD Read-Intensive: 1.92 TB, 3.84 TB, 7.68 TB. Punto dulce de volumen para despliegues SDS. 15.36 TB disponible a precio premium; los compradores de capacidad en volumen suelen quedarse en el nivel de 7.68 TB.
• SAS SSD Mixed-Use: 1.92 TB, 3.84 TB. Para cargas de escritura intensiva (nivel de caché, OLTP en bases de datos, discos de caché de vSAN).
• SATA SSD Mixed-Use: 1.92 TB, 3.84 TB. Rentable para almacenamiento general de VM donde la prima SAS no se justifica.
• HDD SAS de 10K: 1.2 TB, 2.4 TB. Para despliegues mixtos con necesidades moderadas de IOPS a menor costo por TB que el SSD.
• U.2 NVMe (zonificación flexible): 1.92 TB, 3.84 TB, 7.68 TB. Hasta 12 ranuras en configuraciones de zonificación flexible. El RAID requiere software (Intel VROC, ZFS, mdadm o la capa SDS).

Guía de RAID para arreglos de SSD SFF: Los SSD manejan RAID 5 considerablemente mejor que el disco giratorio porque la ventana de reconstrucción es corta (un SSD de 3.84 TB se reconstruye en 2 a 4 horas bajo carga, frente a 24 a 36 horas para un NL-SAS de 16 TB) y la tasa de errores de lectura irrecuperables es menor. RAID 5 es aceptable para arreglos de SSD de hasta 6 unidades. Por encima de 6 unidades recomendamos RAID 6 para tener margen ante una segunda falla durante la reconstrucción. RAID 10 es lo correcto para cargas con muchas escrituras donde la penalización de escritura de paridad es inaceptable. En despliegues SDS (vSAN OSA, Ceph), use HBA330 en modo pass-through y deje que la capa SDS maneje la redundancia en su propio nivel.

Arranque: BOSS-S1 (Boot Optimized Storage Solution, dos M.2 SATA SSD en espejo sobre una tarjeta PCIe dedicada, RAID 1 por hardware, intercambio en frío). Dispositivo de arranque estándar de la 14.ª generación. Lo agregamos a todo BOM de R740xd por defecto; así se reservan las 24 bahías frontales para la carga de trabajo.

Controladoras de almacenamiento

La familia completa de PERC de 14.ª generación está disponible en el 24-Bay 2.5" R740xd mediante la ranura Mini-PERC. La selección de controladora depende de la carga de trabajo: los despliegues SDS quieren HBA en pass-through, las cargas transaccionales quieren H740P, y las cargas mixtas y de lectura intensiva pueden funcionar con H730P.

PERC H740P (caché NV de 8 GB, con batería): Opción predeterminada de producción para cargas SAS/SATA en este chasis. La caché no volátil de 8 GB y el respaldo por batería sobreviven a un evento de energía sin depender de un UPS. Para servidores de base de datos, cargas de E/S mixtas, o cualquier arreglo de SAS SSD donde la caché de la controladora es el diferenciador de rendimiento, la H740P es la elección correcta. Tenga en cuenta que la H740P no hace RAID de NVMe en la 14.ª generación; las unidades NVMe de zonificación flexible deben ir en RAID por software o en modo pass-through.

PERC H730P (caché de 2 GB, con batería): Opción de propósito general sólida para cargas mixtas o de lectura intensiva SAS/SATA donde la caché de 8 GB de la H740P excede lo necesario. Precio más bajo, mismo formato de reemplazo directo. Para virtualización de propósito general o servidores de archivos sobre SSD, la H730P suele ser aceptable.

PERC H730 (caché de 1 GB, con batería): Remanente de la 13.ª generación vía compatibilidad de la ranura Mini-PERC. Viable en el 24-Bay 2.5" R740xd, pero generalmente es una degradación frente a la H730P o la H740P en cargas Cascade Lake. La vemos con frecuencia en el mercado secundario porque las actualizaciones de campo de la 13.ª a la 14.ª generación la arrastraron; las unidades reacondicionadas a veces llegan con la H730 ya instalada. Cotícela cuando el presupuesto sea la restricción principal y el rendimiento de escritura SAS/SATA no sea determinante; de lo contrario, cotice H730P o H740P. No es una recomendación principal.

PERC H330 (sin caché): RAID por hardware de nivel de entrada. No es apropiada para despliegues de alta densidad SFF de producción en este chasis. Se incluye por completitud.

HBA330 (HBA en pass-through): Requerida para pilas de almacenamiento definido por software (vSAN OSA, Storage Spaces Direct, Ceph, ZFS). La HBA presenta los discos directamente al sistema operativo o al hipervisor sin ninguna abstracción de RAID. El 24-Bay 2.5" es la configuración que más enviamos como nodo vSAN OSA totalmente flash y como nodo OSD Ceph totalmente flash; la HBA330 es la controladora correcta para esos despliegues.

PERC H840 (externa): Para conectividad con gabinetes SAS externos cuando se necesita escalar más allá de las 28 bahías internas en un solo chasis.

S140 (RAID por software vía chipset): Solo para desarrollo/pruebas y cargas livianas. No es una recomendación de producción.

Procesadores

El R740xd 24-Bay 2.5" admite Intel Xeon Scalable de 1.ª generación (Skylake-SP, 2017) y de 2.ª generación (Cascade Lake-SP, 2019) en el mismo socket LGA 3647. Compatibles directos, sin cambio de BIOS si el firmware está actualizado. Misma historia de compatibilidad de socket V1 / V2 que el resto de la familia de 14.ª generación.

La selección de CPU depende más de la carga de trabajo en este chasis que en las variantes LFF, porque las cargas que corren en el 24-Bay 2.5" tienden a ser activas en cómputo más que limitadas por el rendimiento de almacenamiento. Nuestras recomendaciones:

• Gold 6230 (20 núcleos, 2.1 GHz, 125W TDP): Punto dulce para SDS general y virtualización de densidad media. Cuarenta núcleos totales en una configuración de doble socket cubren la mayoría de los despliegues vSAN y Ceph con margen.
• Gold 6248 (20 núcleos, 2.5 GHz, 150W TDP): Cuando el chasis aloja un servidor de base de datos con OLTP activo o un clúster VDI de alta densidad de VM. Mayor frecuencia de reloj que la 6230 para cargas sensibles a la latencia.
• Gold 6248R (24 núcleos, 3.0 GHz, 205W TDP): La opción de alta frecuencia y muchos núcleos para bases de datos transaccionales y cargas con licencia por núcleo (SQL Server Enterprise, Oracle). Requiere el disipador de alto rendimiento, ver más abajo.
• Platinum 8280 (28 núcleos, 2.7 GHz, 205W TDP): Cuando el conteo de núcleos determina la licencia o la planificación de capacidad. La mayoría de las cargas del R740xd 24-Bay 2.5" no necesitan la clase Platinum; la cotizamos por solicitud específica.

El disipador incorrecto por encima de 150W es la trampa. Cualquier procesador por encima de 150W de TDP requiere el disipador de alto rendimiento. El disipador estándar se estrangulará térmicamente bajo carga sostenida. Esta trampa es más común en el 24-Bay 2.5" que en las variantes LFF, porque las CPU de TDP más alto (6248R, Platinum) son más frecuentes en las cargas que eligen este chasis. Confirme el disipador al momento de cotizar según el TDP de la CPU.

Una sola CPU desactiva media plataforma. Un R740xd 24-Bay 2.5" de un solo socket deja inaccesibles las 12 ranuras DIMM de la segunda CPU, no disponibles la mitad de las líneas PCIe (lo cual es especialmente costoso en este chasis dado el consumo de líneas PCIe por la NVMe de zona flexible y las GPU) y la segunda ranura NDC inactiva. Un 24-Bay 2.5" de un solo socket con GPU desaprovecha la mayor parte del motivo para elegir este chasis; casi siempre desaconsejaremos las configuraciones de un solo socket aquí.

Nota térmica de GPU: Las configuraciones con tres GPU de doble ancho llevan la envolvente térmica del chasis al límite. Los ventiladores estándar bastan hasta una temperatura ambiente de 30°C; para racks que operan más calientes, confirme la configuración de ventiladores y la temperatura ambiente al momento de cotizar.

Memoria

24 ranuras DIMM DDR4: 12 por CPU, 6 canales por CPU, 2 DIMM por canal. Admite RDIMM de hasta 128 GB por DIMM y LRDIMM de hasta 256 GB por DIMM. Capacidad máxima de 3 TB con RDIMM de 128 GB a 2 DPC, 6 TB con LRDIMM de 256 GB, y hasta 7.68 TB combinados con Intel Optane PMem de la serie 100 en CPU Cascade Lake de la serie L.

Velocidad de memoria según población y generación:

• Skylake (V1): DDR4-2666 a 1 DPC, DDR4-2666 a 2 DPC (sin penalización por población completa)
• Cascade Lake (V2), modelos Gold 6200 / 5222: DDR4-2933 a 1 DPC, baja a DDR4-2666 a 2 DPC
• Cascade Lake (V2), otros modelos: DDR4-2666 en cualquier población

RDIMM frente a LRDIMM: Para la mayoría de las cargas del 24-Bay 2.5", RDIMM es la opción correcta. Los RDIMM de 32 GB y 64 GB abundan en el mercado secundario. El LRDIMM (de carga reducida) se vuelve la opción correcta cuando necesita específicamente 128 GB o 256 GB por DIMM para llegar a 1.5 TB o más, lo cual es más común en este chasis que en las variantes LFF porque las cargas de alta densidad de VM y de bases de datos grandes exigen más capacidad de memoria.

Guía dimensionamiento por carga de trabajo para el 24-Bay 2.5" específicamente:

• vSAN OSA totalmente flash: El rango típico es de 384 a 768 GB. vSAN se beneficia significativamente de la memoria para la capa de caché.
• Ceph OSD totalmente flash: Ceph recomienda 4 GB por OSD como mínimo; para 24 OSD de SSD eso son 96 GB solo para Ceph, más el sistema operativo y la sobrecarga. De 192 a 384 GB es una cifra honesta.
• Servidor de base de datos (SQL, Oracle): Especifique memoria generosamente; los buffer pools de las bases de datos consumen lo que se les dé. Entre 768 GB y 1.5 TB es típico para cargas serias.
• VDI con vGPU: De 384 a 768 GB para 30 a 50 sesiones de usuario, según el perfil.
• Virtualización de alta densidad sin GPU: De 768 GB a 1.5 TB para una densidad de 80 a 150 VM.

NVDIMM-N: Hasta 12 módulos NVDIMM-N (16 GB cada uno, 192 GB en total). Restricción importante específica del chasis en el 24-Bay 2.5": si la batería del NVDIMM-N está instalada en la cubierta de la GPU, las GPU de longitud completa no son compatibles en el riser 2, y la bandeja intermedia de 2.5" tampoco. NVDIMM-N + GPU es una de las configuraciones que más a menudo generan conflictos en el BOM al momento de cotizar; confirme si ambas están en su especificación.

Ajuste de bifurcación NVMe en BIOS: La NVMe de zona flexible y los portadores NVMe conectados por PCIe requieren que la bifurcación esté habilitada en el BIOS antes de que las unidades se enumeren. El BIOS predeterminado no habilita la bifurcación. La configuramos durante el burn-in en cualquier R740xd que se entregue con NVMe de zona flexible o NVMe PCIe; si está poniendo en servicio una unidad de otra fuente, revise primero el BIOS.

Red y expansión PCIe

El R740xd usa el estándar de tarjeta de red mezzanine Network Daughter Card (NDC) de Dell. La ranura NDC es dedicada y no consume una ranura PCIe. Las opciones de NDC vienen instaladas de fábrica o son reemplazables en campo.

Opciones de puertos NDC:

• 4x 1 GbE: Opción base. Aceptable solo para red de gestión. No la recomendamos para ninguna carga SDS ni de alta densidad SFF, porque la red se convierte en el cuello de botella.
• 2x 10 GbE + 2x 1 GbE: Opción mixta pragmática para virtualización general donde 10 GbE es ancho de banda suficiente.
• 4x 10 GbE (Intel X710 o Broadcom 57414): Línea base para despliegues VDI y de virtualización general. Cuatro puertos dan flexibilidad de agregación (bonding).
• 2x 25 GbE (Mellanox ConnectX-4 Lx): Nuestra recomendación estándar para SDS en este chasis. vSAN OSA totalmente flash, Ceph totalmente flash y Storage Spaces Direct se benefician materialmente de 25 GbE frente a 10 GbE; el tráfico de replicación este-oeste en clústeres SDS totalmente flash satura 10 GbE rápidamente.

100 GbE: No está disponible como NDC. Si 100 GbE es el requisito, va en una ranura PCIe (la Mellanox ConnectX-5 de doble puerto a 100 GbE es la tarjeta correcta para esta plataforma; la ConnectX-6 necesita PCIe Gen4, que el R740xd no puede proveer). Tenga en cuenta que 100 GbE en una ranura PCIe compite con las controladoras de GPU y de NVMe de zona flexible por el presupuesto de ranuras; especifique red y GPU juntas al momento de cotizar.

Expansión PCIe: Hasta 8 ranuras PCIe Gen3 en la configuración base del 24-Bay 2.5" (sin bahía intermedia, sin GPU, sin NVMe de zona flexible). El presupuesto de ranuras PCIe lo consumen, en orden aproximado de prioridad: tarjetas controladoras NVMe de zona flexible, GPU, adaptadores de 100 GbE, HBA adicionales para almacenamiento externo. Un 24-Bay 2.5" muy cargado, con 12 NVMe en zona flexible, 2 GPU y 100 GbE de doble puerto, está realmente justo en presupuesto PCIe; trabajamos el mapa de ranuras al momento de cotizar y le decimos qué no cabe.

Soporte de GPU

El 24-Bay 2.5" es el R740xd con capacidad de GPU. Esta es una de las dos razones principales para elegir este chasis frente a la variante LFF de 12-Bay 3.5" (la otra es la densidad de SSD SFF).

Envolvente de GPU en el 24-Bay 2.5":

• Hasta 3 GPU de doble ancho de 300W. Tarjetas comunes que desplegamos: NVIDIA V100 PCIe (16 GB o 32 GB), NVIDIA T4 en configuraciones de doble ancho, NVIDIA A100 PCIe (40 GB u 80 GB) mediante riser compatibles. La A100 PCIe es la tarjeta CUDA / entrenamiento de ML de gama alta; la V100 es la opción de volumen en el mercado secundario.
• Hasta 6 GPU de ancho simple de 150W. NVIDIA T4 estándar (16 GB, 70W, perfil bajo de ancho simple), NVIDIA P4 (más antigua, pero aún desplegada para inferencia). La T4 en configuraciones de 4 o 6 tarjetas es el caballo de batalla de host vGPU para VDI.
• Hasta 4 FPGA de ancho simple o 3 FPGA de doble ancho. Intel Stratix 10 PAC y Xilinx Alveo son las tarjetas que más vemos en este chasis.
• Las configuraciones con NVMe en zona flexible limitan el número de GPU a 2 como máximo, porque las tarjetas controladoras NVMe de zona flexible consumen la ranura de riser que de otro modo albergaría la tercera GPU. NVMe + 2 GPU es compatible; NVMe + 3 GPU no.

La configuración del riser importa. El soporte de GPU requiere configuraciones de riser específicas (riser 1A + 2A + 3A o 1B + 2A + 3A son las configuraciones típicas con GPU). La bahía intermedia consume la ranura de riser de GPU, así que la bahía intermedia y la GPU son mutuamente excluyentes. La batería del NVDIMM-N en la cubierta de la GPU bloquea las GPU de longitud completa en el riser 2. Confirme las configuraciones de GPU + memoria + bahía intermedia al momento de cotizar; este es el BOM donde más a menudo detectamos conflictos antes de enviar.

Kit de habilitación de GPU: Las configuraciones con GPU requieren un kit de habilitación que consiste en cables de alimentación auxiliar para la alimentación de GPU de 8 pines y 6 pines, soportes para GPU y cableado específico del riser. Agregamos el kit de habilitación a todo BOM de R740xd con GPU por defecto. Si consigue las GPU por separado después de la compra, el kit de habilitación se vende aparte y es la pieza que más a menudo falta en las configuraciones de R740xd del mercado de usados.

Gestión: generación iDRAC9

El iDRAC9 Enterprise es la especificación de producción. KVM remoto completo con consola HTML5, medios virtuales para montar ISO, gestión de grupos mediante OpenManage Enterprise, Lifecycle Controller para actualizaciones de firmware sin intervención del sistema operativo, y gestión inalámbrica Quick Sync 2 para diagnóstico en el rack. El nivel Express es insuficiente para despliegues desatendidos; especificamos Enterprise en todo BOM de R740xd 24-Bay 2.5" por defecto. En configuraciones con GPU, el iDRAC9 también gestiona el monitoreo de salud de la GPU mediante el agente de GPU de Dell.

Silicon Root of Trust mediante la plataforma Intel. Módulo TPM 2.0 compatible. Verificación criptográfica de firmware firmado durante el arranque. Cumple con los requisitos de HIPAA, PCI DSS, CMMC y cumplimiento civil federal.

Secure Boot, recuperación del BIOS desde una imagen conocida como buena, actualizaciones de firmware firmadas y System Erase (borrado completo de medios, incluidos discos y SSD). Para entornos de FedRAMP, DoD o servicios financieros, este chasis cumple sin complementos de terceros. Para despliegues en volumen, OpenManage Enterprise gestiona el firmware de toda la flota, las plantillas de configuración y los reportes de cumplimiento.

Energía y refrigeración

Fuentes de alimentación Dell Flex Slot redundantes de intercambio en caliente: 495W, 750W (Platinum y Titanium), 1100W Platinum, 1600W Platinum, 2000W, 2400W. Las configuraciones con SSD SFF consumen menos energía en reposo que el NL-SAS LFF (los SSD consumen de 2 a 4W en reposo frente a 8 a 12W de los discos giratorios), pero las configuraciones con GPU elevan el consumo total muy por encima de cualquier despliegue LFF.

Trampa del consumo máximo con GPU: Las configuraciones con tres GPU de 300W pueden tener picos muy por encima de los 900W agregados de GPU, debido al consumo simultáneo de CPU, memoria y discos bajo carga. La PSU Platinum de 2000W es el mínimo realista para configuraciones con triple GPU; recomendamos 2400W para tener margen ante picos. A nivel de rack, varios chasis con GPU en la misma PDU es una de las causas más comunes de disparo de interruptores en despliegues de cómputo densos; coordine el dimensionamiento de la PDU con el diseño del rack al momento de cotizar.

Corriente de arranque a escala en despliegues multi-unidad de SSD: Menos relevante que en el disco giratorio LFF (los SSD no tienen una sobrecorriente mecánica de arranque), pero las unidades NVMe de zona flexible se inicializan agresivamente al encender y de 16 a 24 unidades NVMe simultáneas pueden generar un pico breve. Aun así, es considerablemente más fácil de dimensionar que el despliegue LFF equivalente.

La refrigeración es el kit de ventiladores estándar de la 14.ª generación en 2U, con ventiladores de intercambio en caliente y redundancia N+1. Las configuraciones con GPU se benefician del kit de ventiladores de alto rendimiento; lo agregamos por defecto en las configuraciones con triple GPU.

Especificaciones físicas y notas de plataforma

• Factor de forma: Rack 2U. Dimensiones aproximadas 86.8 mm x 482.0 mm x 715.5 mm (Al x An x Pr) con bisel. Envolvente de chasis idéntica a la de la página de referencia del 12-Bay 3.5" y al compañero de cómputo R740. La profundidad encaja en rieles de gabinete estándar de 1000 mm con brazo de gestión de cables.
• Expansión PCIe: Hasta 8 ranuras PCIe Gen3 en la configuración base del 24-Bay 2.5". El presupuesto de ranuras es más ajustado en la práctica que en las variantes LFF, porque la NVMe de zona flexible, las GPU, los adaptadores de 100 GbE y las HBA adicionales compiten por las mismas ranuras. Las configuraciones de riser 1A / 1B / 2A / 2B y 3A intercambian cantidad de ranuras, soporte de GPU y soporte de bahías traseras; la elección del riser queda fijada al momento del pedido, porque cambiarla en campo requiere desarmar el chasis.
• Disponibilidad de repuestos: Excelente hasta 2030 como mínimo. El 24-Bay 2.5" es uno de los SKU de almacenamiento de 14.ª generación de mayor volumen en el mercado secundario, y los canales ProSupport de Dell siguen activos en 2026. El mantenimiento de terceros para la Dell de 14.ª generación está maduro y es competitivo. Los kits de soporte de GPU y los risers abundan en el mercado secundario.
• Accesorios que recomendamos: Kit de rieles deslizantes Dell ReadyRails II para el R740xd (confirme el número de parte al cotizar según la revisión de su chasis y la profundidad del gabinete), brazo de gestión de cables para la envolvente 2U, bisel LCD de Dell para el chasis 2U del R740xd (confirme el número de parte al cotizar según la revisión de su chasis) y el kit de habilitación de GPU para configuraciones con GPU.
• Notas de plataforma: No se admite el intercambio en caliente de CPU (el cambio de CPU es una operación con el equipo apagado). La bifurcación NVMe debe configurarse en el BIOS antes de instalar NVMe de zona flexible o portadores NVMe PCIe. La NVDIMM-N tiene la restricción de la cubierta de GPU cubierta en Memoria. La configuración del riser queda fijada al momento del pedido. El firmware del backplane expansor SAS debe verificarse en la recepción en unidades reacondicionadas.

Nuestra evaluación

Dónde destaca: Máxima densidad SFF en una plataforma Dell de 14.ª generación, combinada con la única envolvente de GPU significativa de la familia R740xd. Los nodos vSAN OSA totalmente flash (24 SSD en HBA330 pass-through, vSAN maneja la redundancia) y los nodos OSD Ceph totalmente flash son las configuraciones que más enviamos en este chasis. Servidores de base de datos con nivel de SSD local (Oracle, SQL Server con H740P para caché de escritura). Virtualización de alta densidad con 80 a 150 VM por host. VDI con vGPU a una densidad de 30 a 50 usuarios. Cómputo con GPU de hasta 3 tarjetas de doble ancho de 300W para pipelines de CUDA, inferencia de ML, transcodificación o renderizado.

Dónde mirar en cambio: Si la carga es de capacidad en almacenamiento masivo al menor costo por TB, el 12-Bay 3.5" con NL-SAS es la decisión correcta y el 24-Bay 2.5" es la clase de disco equivocada. Si necesita todo NVMe en las 24 bahías con un backplane conectado nativamente por PCIe (vSAN ESA, Ceph totalmente NVMe, objetivo NVMe-oF), el compañero NVMe 24-Bay 2.5" es el especialista dedicado. Si necesita 28 SFF en un solo chasis, el compañero 24-Bay 2.5" + 4-Bay RFB agrega 4 bahías traseras para ese propósito. Si el requisito es RAID NVMe por hardware, la 14.ª generación no es la plataforma; la ruta de actualización es el R760xd2 de 16.ª generación con PERC H965i tri-mode.

En resumen: El R740xd 24-Bay 2.5" es la variante R740xd más versátil de nuestro catálogo. Combina densidad SFF, soporte de GPU y NVMe de zona flexible en un solo chasis, a un precio difícil de igualar en hardware de generación actual. El comprador típico es un arquitecto que renueva un clúster SDS totalmente flash, construye un nivel de base de datos o dimensiona un host de cómputo con GPU con 4 a 6 años productivos de servicio esperados. A menudo orientamos a los compradores del 12-Bay 3.5" hacia el 24-Bay 2.5" al momento de cotizar, cuando el perfil de IOPS de su carga hace que el NL-SAS sea la clase de disco equivocada; esa conversación es parte de cómo ganamos el despliegue.

Dónde encaja el R740xd en 2026

El R740xd es Dell PowerEdge de 14.ª generación (Skylake-SP 2017, Cascade Lake 2019). Maduro, bien soportado en el mercado secundario, y nuestro SKU de 14.ª generación de mayor rotación. El soporte extendido ProSupport de Dell para el R740xd se acerca a su fin; el mantenimiento de terceros es la vía de soporte de producción estándar en 2026.

Frente al R730xd de 13.ª generación: Omítalo salvo que tenga un techo de costo estricto. El R740xd trae Skylake o Cascade Lake (frente a Broadwell), DDR4 (frente a DDR3), iDRAC9 con Silicon Root of Trust y un horizonte de repuestos más largo. El soporte de GPU también es materialmente mejor en el R740xd que en el R730xd gracias a las mejoras de riser.

Frente al R750xd de 15.ª generación (Ice Lake, 2021): Agrega PCIe Gen4 (el doble de ancho de banda, material para NVMe y 100 GbE), DDR4-3200, 32 ranuras DIMM y Xeon Scalable de 3.ª generación. Si su carga es muy intensiva en NVMe, en GPU con tarjetas PCIe Gen4 (A100 80GB PCIe, H100 PCIe en formato de menor TDP) o limitada por el ancho de banda de memoria, el R750xd es la ruta de actualización. Para densidad SFF con GPU V100 / T4 y SAS SSD, el R740xd 24-Bay 2.5" sigue siendo competitivo.

Frente al R760xd2 de 16.ª generación (Sapphire / Emerald Rapids): El R760xd2 es el 2U denso en almacenamiento de producción actual: DDR5-5600, PCIe Gen5, hasta 64 núcleos por socket en Emerald, arranque BOSS-N1 NVMe, RAID NVMe tri-mode con PERC H965i. Para cargas posteriores a 2030 o con requisitos de RAID NVMe por hardware, el R760xd2 es la decisión correcta. Para 24 SSD SAS/SATA + GPU a una fracción del costo, el R740xd 24-Bay 2.5" sigue ganando.

Frente al equivalente de HPE: El análogo entre fabricantes es el chasis HPE ProLiant DL380 Gen10 de 24 SFF. Misma plataforma Purley de doble socket en 2U, con un vocabulario comparable, gestión iLO 5 comparable y una envolvente de PSU y PCIe comparable. La ventaja de Dell en 2026 es la profundidad del suministro en el mercado secundario, la madurez de OpenManage Enterprise y la envolvente de GPU ligeramente más permisiva del R740xd. La ventaja de HPE es iLO 5 si su flota está estandarizada en HPE.

Limitaciones honestas

Limitaciones específicas de este chasis (además de los límites a nivel de plataforma que comparte con el resto de la familia R740xd):

• GPU y bahía intermedia son mutuamente excluyentes. El ensamblaje de la bahía intermedia consume la ranura de riser de GPU. Elija GPU o bahía intermedia; el chasis no admite ambas.
• La NVMe en zona flexible limita el número de GPU. Las tarjetas controladoras NVMe de zona flexible consumen la ranura de riser que de otro modo albergaría la tercera GPU. NVMe + 2 GPU es compatible; NVMe + 3 GPU no.
• El RAID NVMe por hardware no está disponible en la 14.ª generación. La H740P no hace RAID de NVMe. Para RAID NVMe, use Intel VROC, RAID por software o una capa SDS. El RAID NVMe por hardware requiere R760xd2 de 16.ª generación con PERC H965i.
• Restricciones de NVDIMM-N + GPU. La batería del NVDIMM-N en la cubierta de la GPU bloquea las GPU de longitud completa en el riser 2 y bloquea la bahía intermedia de 2.5". Este es el conflicto de BOM que más detectamos al cotizar en este chasis.
• Backplane con expansor SAS (no conexión directa). El backplane de 24 bahías usa un expansor SAS para compartir una PERC entre 24 unidades. Más eficiente que la conexión directa, pero añade el firmware del expansor como capa de diagnóstico.
• El presupuesto de ranuras PCIe es ajustado en configuraciones muy cargadas. NVMe de zona flexible + GPU + 100 GbE + HBA externa puede exceder el presupuesto de 8 ranuras. Trabajamos el mapa de ranuras al momento de cotizar.
• RAID 5 no es seguro en LFF de gran capacidad. No aplica directamente a este chasis (los SSD SFF son la clase de disco adecuada para RAID 5 de hasta 6 unidades), pero la misma aritmética aplica a cualquier disco giratorio de 8 TB o más que mezcle; configuramos RAID 6 o RAID 60 solo por encima de 4 TB por unidad en cualquier chasis.
• Techo PCIe Gen3. Todas las ranuras y el backplane son PCIe 3.0. Las tarjetas PCIe Gen4 funcionan a velocidades Gen3. La ruta de actualización es la 15.ª generación (Gen4) o la 16.ª (Gen5).
• La velocidad de memoria baja con 2 DPC en Cascade Lake V2. 2933 MT/s a 1 DPC, 2666 MT/s a 2 DPC. La población completa sigue siendo la decisión correcta para cargas de alta densidad de VM donde la capacidad pesa más que la velocidad marginal.
• Disipador de alto TDP obligatorio por encima de 150W. Más común en este chasis que en las variantes LFF porque las cargas eligen CPU de TDP más alto.
• Una sola CPU desactiva media plataforma. No especifique un solo socket en este chasis sin una razón deliberada; las implementaciones con GPU y NVMe de zona flexible en particular pierden la mitad del presupuesto PCIe.
• La configuración de bahías queda fijada al momento del pedido. La jaula de bahías frontales forma parte del chasis físico.

Adecuación a la carga de trabajo

Dónde mirar en cambio

• R740xd 12-Bay 3.5": La página de referencia de capacidad LFF masiva. Elíjala cuando el disco giratorio NL-SAS sea la clase de disco correcta para respaldos, archivo o SDS de nivel de capacidad.
• R740xd 12-Bay 3.5" + 2-Bay LFF RFB: LFF con bahía flexible trasera. Elíjala cuando 14 LFF sea el número correcto y pueda aceptar menos PCIe.
• R740xd 24-Bay 2.5" + 4-Bay RFB: Las mismas 24 SFF frontales de esta página más 4 bahías traseras para 28 SFF en total. Elíjala cuando necesite máxima densidad SFF.
• R740xd 24-Bay 2.5" NVMe: Compañero de todo NVMe con backplane conectado nativamente por PCIe. Elíjalo para cargas totalmente NVMe más allá de lo que admite la zonificación flexible.
• R740 16-Bay 2.5": Compañero 2U equilibrado en cómputo. Elíjalo cuando 16 SFF sea suficiente y no necesite bahía intermedia ni bahía trasera.
