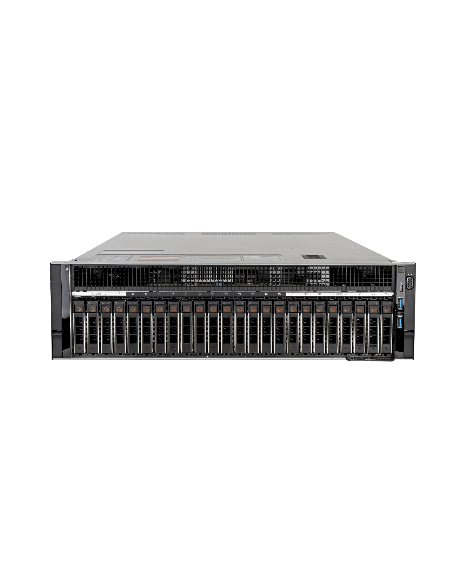

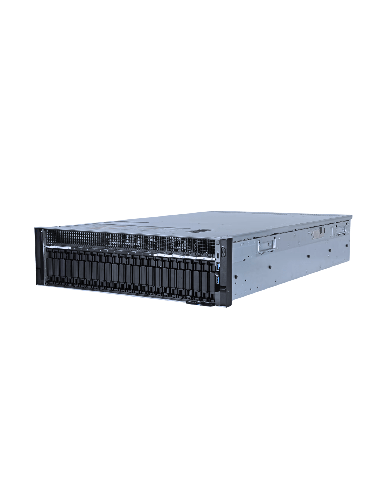

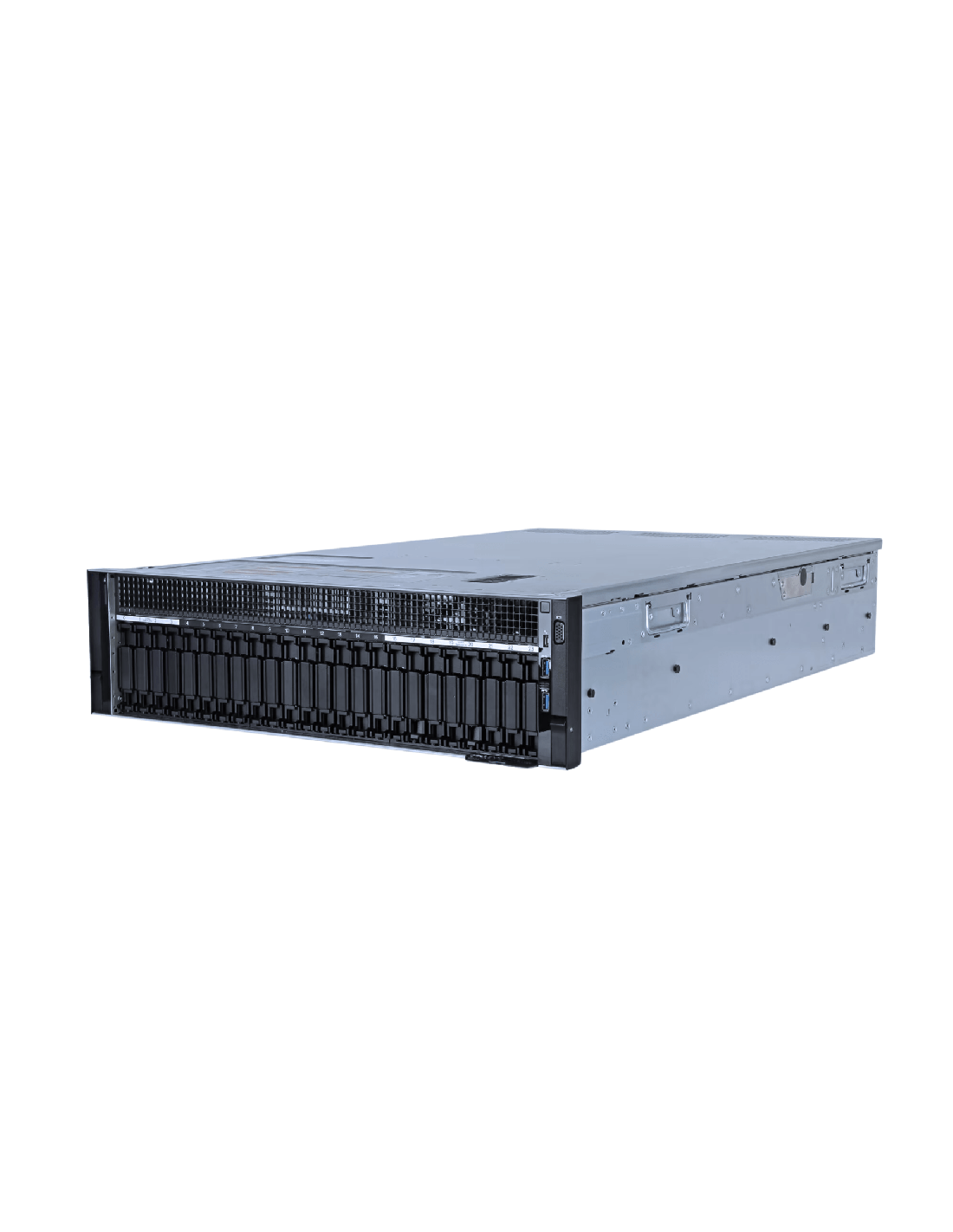

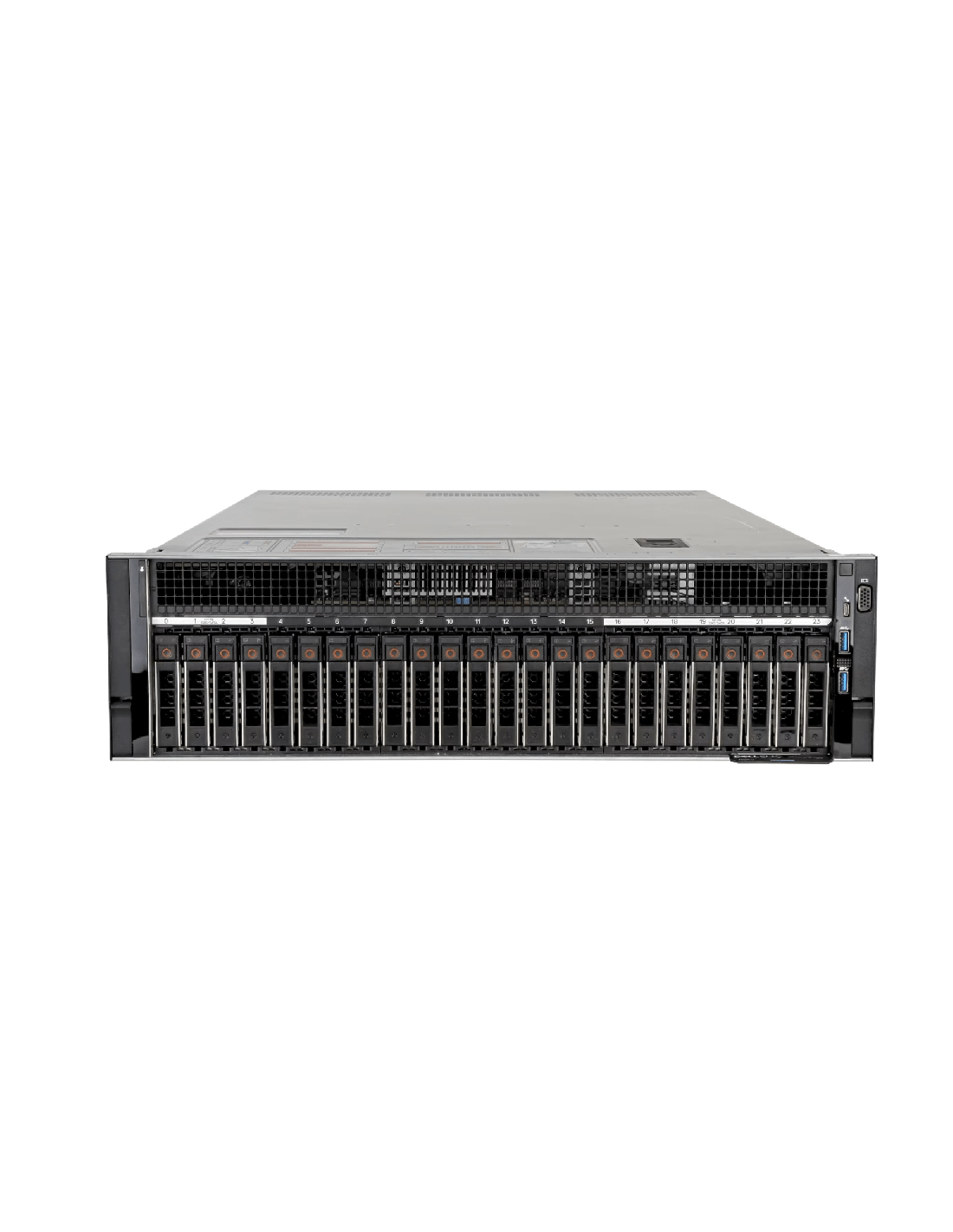

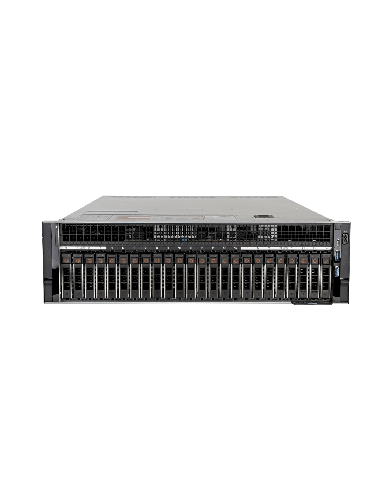

Dell PowerEdge R940 24-Bay 2.5" Drives [14th Gen]

El Dell PowerEdge R940 24-Bay 2.5" es la configuración de máxima densidad de la plataforma de escalamiento vertical de 4 sockets y 3U de 14.ª generación de Dell: veinticuatro bahías frontales de intercambio en caliente de 2.5" combinadas con hasta cuatro procesadores Intel Xeon Scalable de 2.ª generación, hasta 48 ranuras DIMM DDR4 y el presupuesto completo de 13 ranuras PCIe del R940. Se trata de una plataforma empresarial reacondicionada, probada por completo y lista para la carga de trabajo poco frecuente que realmente necesita cómputo de 4 sockets, almacenamiento local denso y una expansión amplia en un solo chasis.

La parte frontal de 24 bahías es lo que separa esta configuración del resto de la familia. Mientras el R940 de 8 bahías mantiene el almacenamiento local al mínimo y deriva la capacidad masiva a SAN, la versión de 24 bahías lo ubica en el frente del chasis: capas de persistencia, datos tibios y staging de datasets que deben estar junto al cómputo y no a través de una red de canal. Es una construcción especializada, y la densidad de almacenamiento es la razón completa para elegirla por sobre la de 8 bahías.

Cuándo las 24 bahías son la configuración adecuada

La versión de 24 bahías del R940 se justifica solo cuando aparecen tres demandas al mismo tiempo: cómputo de escalamiento vertical con 4 sockets, almacenamiento SFF local denso y una fuerte expansión PCIe. Esa combinación es real, pero poco común. SAP HANA con una capa de persistencia grande en SSD local más conectividad Fibre Channel a SAN; Oracle a escala de 4 sockets con datos activos en SSD local y HBA dedicados para el almacenamiento compartido; analítica a gran escala que requiere al mismo tiempo cómputo GPU, expansión NVMe y staging de SSD de alta densidad. Si cualquiera de los tres supera lo que necesita su carga de trabajo, una configuración más simple entrega mejor economía. Esta página es para la construcción que necesita los tres.

Almacenamiento: 24 bahías SFF

Veinticuatro bahías SAS/SATA de 2.5" de intercambio en caliente, con soporte NVMe en un subconjunto de bahías según el backplane y la asignación de PCIe. Con población completa y SSD de 7.68 TB, el frente entrega aproximadamente 184 TB de capacidad local bruta, que es lo que hace viable esta configuración como plataforma autocontenida de persistencia y cómputo, y no como cliente de SAN. El backplane de 24 bahías es la característica definitoria; todo lo demás de esta página es compartido con el resto de la familia R940.

Para el arranque, cotizamos la tarjeta Dell BOSS-S1: dos SSD M.2 SATA en espejo sobre una controladora dedicada, como volumen RAID 1 por hardware. En un chasis de 24 bahías la tarjeta BOSS importa aún más que en el de 8 bahías, porque dedicar dos de sus veinticuatro bahías frontales valiosas al sistema operativo es un desperdicio de densidad de almacenamiento. BOSS mantiene el SO fuera del frente y libera las 24 bahías para datos.

Controladoras de almacenamiento

El R940 acepta solo adaptadores PERC de altura completa, en la ranura 1 (primaria) y la ranura 6 (secundaria), sin soporte para mini-PERC. En una construcción de 24 bahías esta restricción es más visible que en la de 8 bahías: manejar 24 unidades suele implicar una disposición de doble controladora, y ambas consumen esas ranuras dedicadas de altura completa. Planifique la topología de controladoras y HBA antes de cerrar la lista de tarjetas PCIe.

La oferta: PERC H740P (caché NV de 8 GB, respaldada por batería) es nuestro valor predeterminado de producción para RAID de escritura intensiva en el frente denso; PERC H730P (caché de 2 GB, respaldada por batería) para trabajo mixto o de predominio de lectura; PERC H840 cuando además necesita manejar gabinetes SAS externos más allá de las 24 bahías internas. Para almacenamiento definido por software (vSAN, Storage Spaces Direct, Ceph), el HBA de paso directo HBA330 presenta las unidades directamente a la pila. No cotizamos RAID por software S140 para un arreglo de producción de este tamaño; es una opción solo para desarrollo y pruebas.

Procesadores

Hasta cuatro procesadores Intel Xeon Scalable de 2.ª generación (Cascade Lake-SP), de hasta 28 núcleos cada uno, para un máximo de 112 núcleos y 224 hilos con población completa de 4 sockets. La regla de plataforma que gobierna a todo R940 aplica aquí también: una construcción de 2 CPU funciona sin el Processor Expansion Module como una máquina de 2 sockets, 24 DIMM y 7 ranuras PCIe. El PEM se instala automáticamente con 4 CPU para desbloquear las 48 ranuras DIMM y las 13 ranuras PCIe. Una construcción de almacenamiento de 24 bahías casi siempre requiere la plataforma completa, así que planifique cuatro procesadores.

Nuestra especificación equilibrada común es cuatro Gold 6230 (20 núcleos, 2.1 GHz, 125 W) para 80 núcleos; para máximo rendimiento por socket cotizamos el Platinum 8260 (24 núcleos, 165 W) o los modelos superiores de 28 núcleos. En los SKU de TDP alto, confirme que se especifique la configuración de disipador y ventiladores de alto rendimiento. Un disipador omitido en un CPU de 165 W o más es el problema de estabilidad más frecuente que vemos en construcciones de escalamiento vertical bajo carga sostenida, y un chasis de 24 bahías totalmente poblado funciona caliente.

Memoria

Seis canales por CPU, 2 DIMM por canal, para 12 ranuras por socket y 48 ranuras en un sistema de 4 sockets totalmente poblado. La capacidad máxima es de 6 TB con LRDIMM de 64 GB. Al añadir memoria persistente Intel Optane DC, la plataforma llega a un máximo combinado de 15.36 TB entre DCPMM y LRDIMM, lo que se complementa de forma natural con la densidad de almacenamiento de 24 bahías en hosts de HANA y bases de datos en memoria grandes que además mantienen una capa de persistencia local sustancial.

Pueble los seis canales de cada CPU de forma pareja, ya sea 6 o 12 DIMM por socket, para obtener el mejor rendimiento. Solo DDR4 ECC registrada (RDIMM o LRDIMM). RDIMM ofrece el mejor equilibrio entre frecuencia, capacidad y flexibilidad de rangos; LRDIMM es el camino a los módulos de 64 GB o más que alcanzan el techo de 6 TB. Recuerde la regla del PEM: la mitad de las ranuras DIMM están en el módulo de expansión, por lo que una construcción de 2 CPU queda limitada a 24 DIMM sin importar la configuración de almacenamiento.

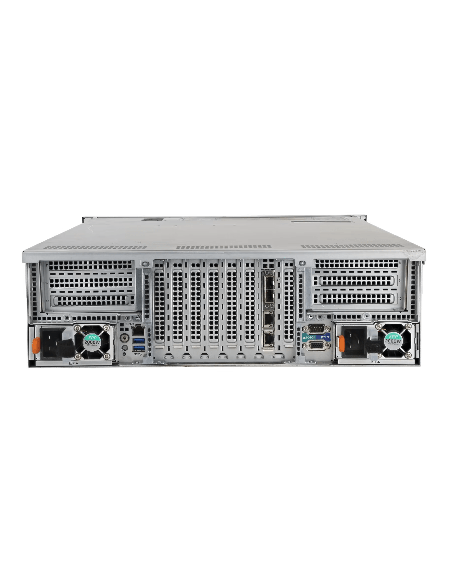

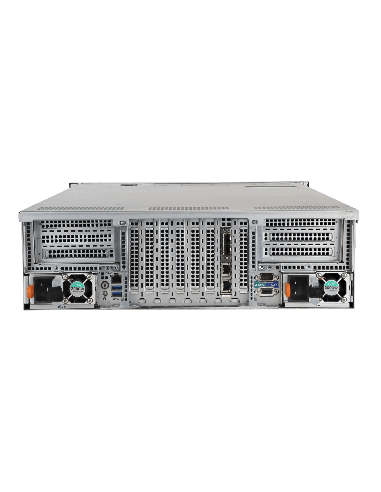

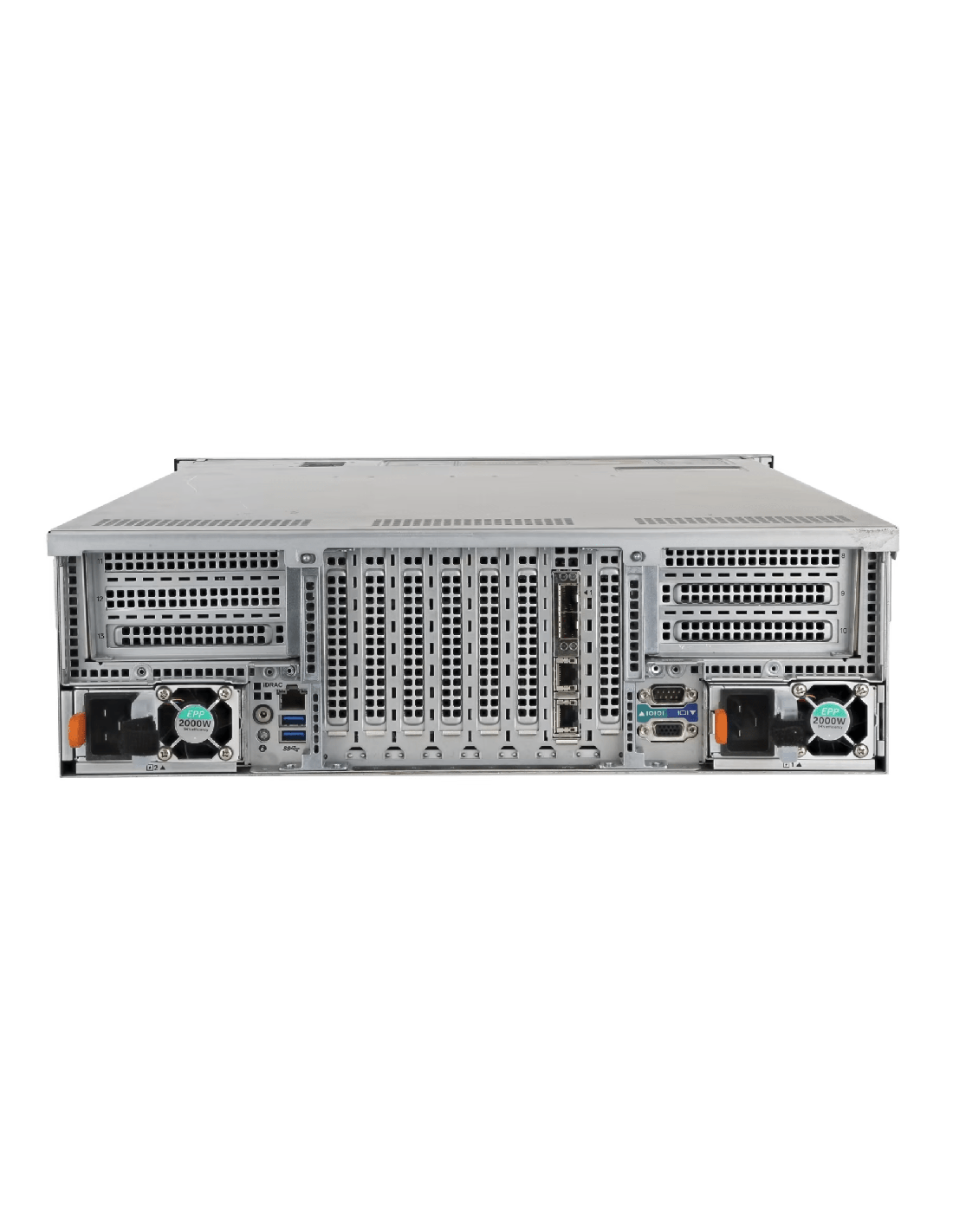

Red y expansión PCIe

La red funciona a través de una tarjeta hija Flexible Rack Network (rNDC) que no consume una ranura PCIe. Opciones: 4x 1GbE, 4x 10GbE, 2x 10GbE más 2x 1GbE, o 2x 25GbE. Para un host de escalamiento vertical con alta densidad de almacenamiento, normalmente cotizamos 2x 25GbE o 4x 10GbE para que la red no limite el almacenamiento local.

PCIe es donde la construcción de 24 bahías se vuelve ajustada. La plataforma ofrece 7 ranuras con dos procesadores y 13 con cuatro (el Processor Expansion Module agrega las ranuras 8 a 13). Pero en una configuración de 24 bahías, las dos ranuras PERC de altura completa suelen estar ocupadas por controladoras de almacenamiento, así que distribuya cuidadosamente las ranuras restantes entre HBA de Fibre Channel, interconexiones de clúster, expansión NVMe y cualquier GPU. Esta es precisamente la arquitectura en la que el mayor número de ranuras del R940 frente al R840 de 2U se paga, y precisamente la construcción que necesita los cuatro procesadores para llegar allí.

Soporte GPU

Según la configuración de riser, el R940 admite hasta 4 GPU de doble ancho o hasta 8 GPU de ancho simple. En una construcción de almacenamiento de 24 bahías, las demandas de GPU y de controladoras de almacenamiento compiten por el mismo presupuesto finito de ranuras, así que una configuración intensiva en GPU y con almacenamiento denso requiere una planificación cuidadosa de ranuras desde el principio. Para aceleración de bases de datos con GPU como prioridad y máximo almacenamiento frontal, el R940xa dedicado (una plataforma 4U distinta con diseño 1:1 de CPU a GPU y 32 bahías frontales) es el chasis mejor ajustado. El R940 de 24 bahías aquí cubierto es el servidor de 3U primero en cómputo y almacenamiento.

Gestión: generación iDRAC9

iDRAC9 con Lifecycle Controller; se requiere la licencia Enterprise para la gestión remota en producción. Silicon Root of Trust para la integridad del arranque, con soporte de módulo TPM 2.0 requerido para los marcos NIST, CMMC, FedRAMP, HIPAA y PCI DSS. Quick Sync 2 permite la gestión en el rack vía Bluetooth, y la plataforma se integra con Dell OpenManage Enterprise para la gestión de flotas. Especifique TPM 2.0 desde el inicio en entornos regulados. La plataforma iDRAC9 aquí es idéntica al resto de la familia R940; consulte la página del R940 de 8 bahías para el recorrido completo de las funciones de gestión.

Energía y refrigeración

Fuentes de poder redundantes de intercambio en caliente Dell en niveles de 1100W, 1600W, 2000W y 2400W como par redundante 1+1. Un R940 de 24 bahías en configuración completa es una de las cargas eléctricas más altas de la cartera de 14.ª generación: cómputo de 4 sockets, 24 unidades, memoria completa y un complemento PCIe cargado, todo en el mismo chasis. Dimensione para el peor caso y valide la potencia del rack antes del despliegue.

En el extremo pesado, este chasis puede acercarse al límite de un circuito de rack estándar. Confirme la capacidad de PDU y el margen de refrigeración antes de especificar.

Especificaciones físicas y notas de plataforma

• Factor de forma: servidor de rack de 3U, sucesor más expandible del R930 de 4U. La parte frontal de 24 bahías hace de esta la configuración más profunda y pesada de la plataforma; confirme la profundidad del rack.
• Expansión PCIe: 7 ranuras en una construcción de 2 sockets (ranuras 1-7), 13 ranuras en una de 4 sockets con el Processor Expansion Module. En una construcción de 24 bahías, dos ranuras de altura completa suelen estar ocupadas por controladoras de almacenamiento.
• Disponibilidad de repuestos: buena. Comparte el amplio ecosistema de repuestos de PowerEdge de 14.ª generación, con componentes reacondicionados, rieles y accesorios fáciles de conseguir. El mantenimiento de terceros es la ruta de soporte de producción estándar en 2026, a medida que el ProSupport de Dell para la 14.ª generación se acerca al fin del soporte extendido.
• Accesorios que recomendamos: la tarjeta de arranque Dell BOSS-S1 (especialmente importante aquí para conservar las 24 bahías frontales para datos), el bisel LCD para estado y gestión Quick Sync 2, rieles deslizantes de 3U y un brazo de organización de cables dada la profundidad del chasis.
• Notas de plataforma: PERC solo de altura completa en las ranuras 1 y 6, sin mini-PERC. El Processor Expansion Module es obligatorio para la operación de 4 sockets y se instala automáticamente con 4 CPU. Sin soporte para LFF de 3.5"; es un chasis SFF de 2.5".

Nuestra evaluación

Dónde destaca: el R940 de 24 bahías es la respuesta correcta para la carga de trabajo poco frecuente que necesita al mismo tiempo cómputo de 4 sockets, almacenamiento SFF local denso y una fuerte expansión PCIe. SAP HANA con una capa de persistencia grande en SSD local más conectividad FC a SAN, Oracle a escala de 4 sockets con datos activos locales y HBA dedicados, y construcciones analíticas que combinan GPU, expansión NVMe y staging de SSD son las configuraciones que lo justifican. Las 24 bahías frontales son lo que lo hace autocontenido en lugar de depender de SAN.

Dónde mirar en cambio: si 8 bahías frontales cubren su almacenamiento local, el R940 de 8 bahías 2.5" es la misma plataforma sin la prima de almacenamiento de 24 bahías. Si dos sockets bastan y lo que necesita principalmente son las 24 bahías, el R740xd de 24 bahías 2.5" entrega almacenamiento SFF denso en una plataforma de dos sockets a un costo mucho menor. Si quiere 4 sockets más almacenamiento denso pero en 2U, el R840 de 24 bahías 2.5" cambia el margen de PCIe por densidad de rack.

En resumen: es una de las configuraciones de chasis único más capaces que Dell construyó en la 14.ª generación, y una de las más especializadas. Cada componente (los cuatro sockets, las 24 bahías, el amplio presupuesto PCIe) debe justificarse por la carga de trabajo, porque cada uno añade costo y complejidad. Cuando la carga de trabajo realmente necesita los tres, nada en la línea de 14.ª generación los consolida mejor. Cuando no, una de las alternativas anteriores servirá a menor costo. Estas construcciones comienzan con una conversación de arquitectura, no con un configurador.

Dónde encaja el R940 en 2026

El R940 es una plataforma de 14.ª generación, dos generaciones por detrás del hardware de escalamiento vertical de 15.ª y tres por detrás de la 16.ª generación actual. Para despliegues de misión crítica nuevos con horizontes de soporte largos, evalúe generaciones más nuevas. Para la adquisición reacondicionada de escalamiento vertical en 2026, cuando la carga de trabajo está bien comprendida, el R940 de 24 bahías entrega cómputo Cascade Lake de 4 sockets, 6 TB de memoria (15.36 TB con Optane), 184 TB de capacidad SFF local bruta y un presupuesto de 13 ranuras PCIe a una fracción del costo de una plataforma nueva. Planifique el mantenimiento de terceros como ruta de soporte de producción, ya que el ProSupport de Dell para la 14.ª generación se acerca al fin del soporte extendido.

Limitaciones reales

• La restricción de PERC solo de altura completa (ranuras 1 y 6) pesa más aquí: las dobles controladoras de almacenamiento para 24 unidades suelen ocupar ambas ranuras, ajustando el presupuesto para HBA, interconexiones y GPU.
• Es la configuración de R940 más exigente en energía y la más profunda físicamente. Una construcción totalmente cargada puede acercarse al límite de un circuito de rack estándar; la profundidad del rack, la capacidad de la PDU y la refrigeración deben confirmarse antes de comprometerse.
• Una construcción de 2 CPU baja a 24 ranuras DIMM y 7 ranuras PCIe sin el Processor Expansion Module. Una construcción de almacenamiento de 24 bahías casi siempre necesita la plataforma completa de 4 sockets para valer la pena.
• Es una plataforma especializada con economía especializada. Si su carga de trabajo no necesita los tres elementos de cómputo, almacenamiento y expansión al mismo tiempo, estará pagando por capacidades que no usará.
• NVMe se admite solo en un subconjunto de bahías según el backplane y la asignación de PCIe, no en las 24 por defecto. Confirme desde el inicio la cantidad de bahías NVMe que requiere su diseño.

Adecuación a la carga de trabajo

Dónde mirar en cambio

• Menos almacenamiento local, misma plataforma: Dell PowerEdge R940 de 8 bahías 2.5", el R940 convencional sin la prima de almacenamiento de 24 bahías.
• Dos sockets, denso en almacenamiento: Dell PowerEdge R740xd de 24 bahías 2.5" para 24 bahías SFF cuando dos sockets bastan.
• 4 sockets más almacenamiento en 2U: Dell PowerEdge R840 de 24 bahías 2.5" cambia el margen de PCIe por densidad de rack.
• 4 sockets, almacenamiento mínimo: Dell PowerEdge R840 de 8 bahías 2.5" para construcciones de 4 sockets con prioridad en cómputo en 2U.
• Contraparte de otro fabricante: la plataforma de escalamiento vertical de HPE más cercana en nuestro catálogo es el HPE ProLiant DL580 Gen9, un buque insignia de 4 sockets. Es una plataforma 4U de la era Gen9 con muchas menos bahías frontales, así que compárela por adecuación a la carga de trabajo y presupuesto, no como una equivalencia directa de almacenamiento.

¿Listo para configurar?

Las configuraciones del R940 de 24 bahías comienzan con una conversación de arquitectura, no con un configurador. Cuéntenos su carga de trabajo, su lista completa de tarjetas PCIe, el contexto de licenciamiento de HANA u Oracle, su objetivo de memoria y su infraestructura de energía en rack. Esta es una plataforma de escalamiento vertical configurada y cotizada: la dimensionamos con usted antes de que se comprometa, nunca un pago directo de catálogo.
