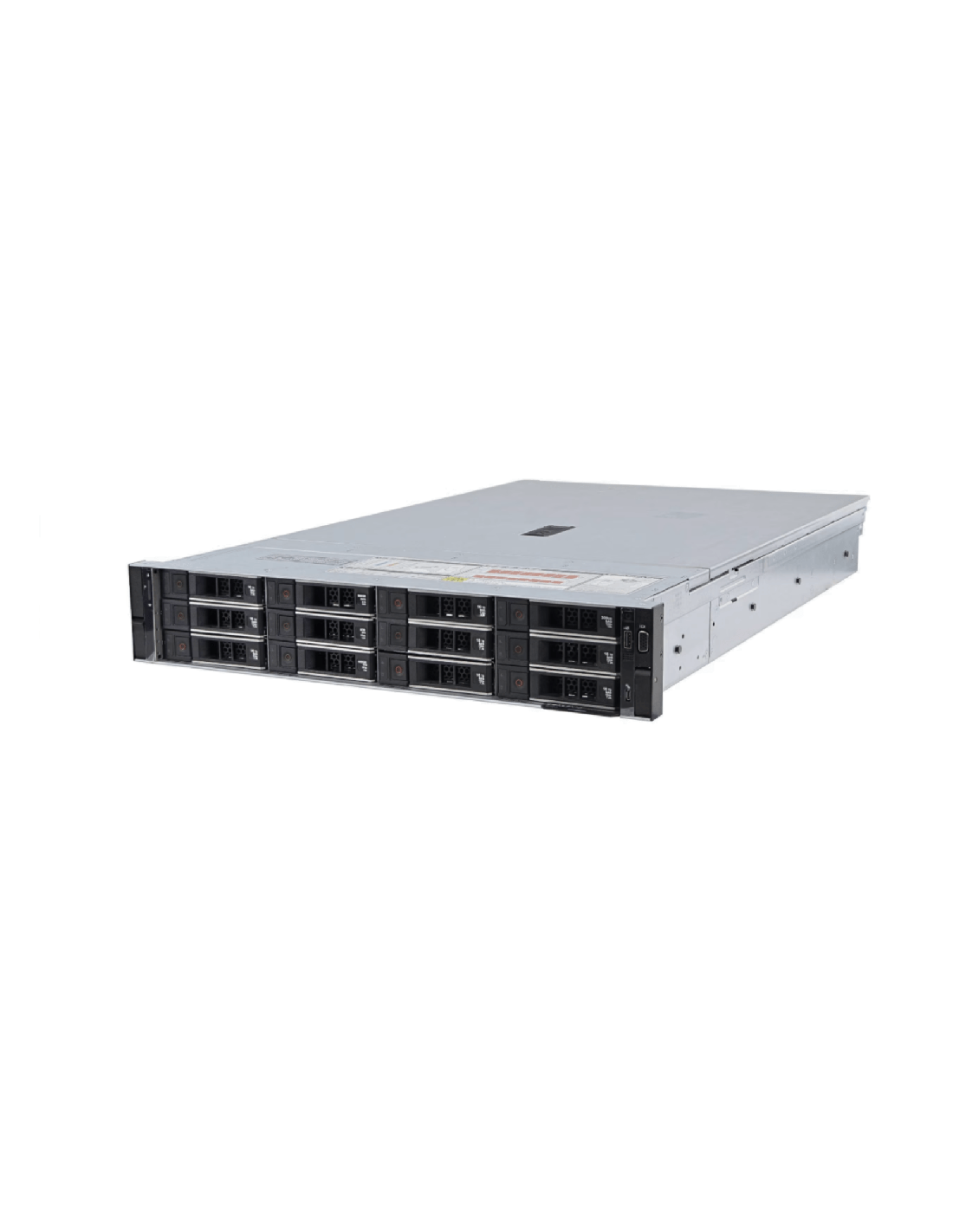

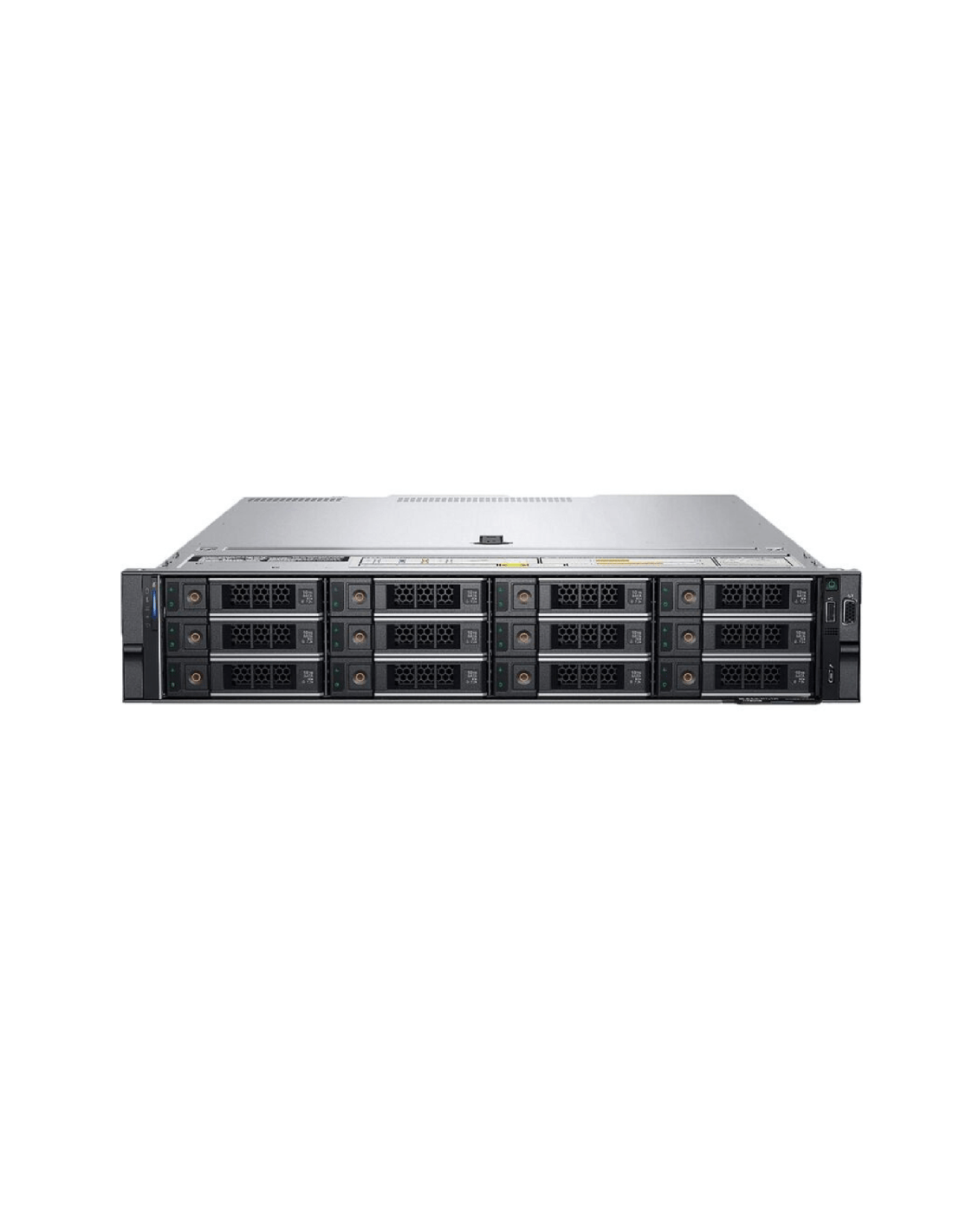

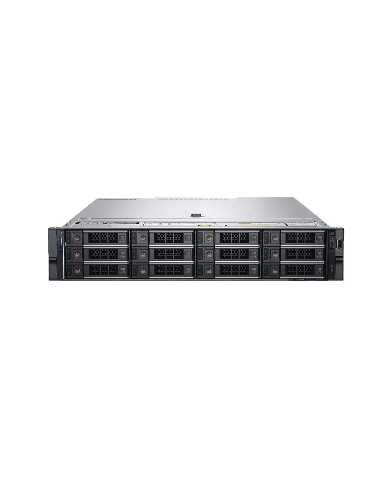

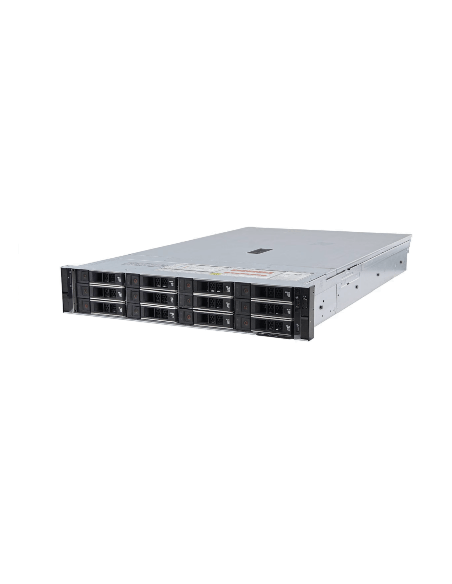

Dell PowerEdge R750 12-Bay 3.5" Drives [15th Gen]

El Dell PowerEdge R750 12-Bay 3.5" Hot-Swap es la configuración LFF de capacidad de la plataforma insignia de rack 2U de Dell de 15.ª generación: doce bahías hot-swap de formato grande para discos NL-SAS o SATA de alta capacidad, junto con toda la plataforma R750 por debajo. Hasta 240 TB brutos con 12 x 20 TB NL-SAS, con doble socket Ice Lake, 32 ranuras DIMM DDR4, PCIe Gen4 y vigencia activa de la plataforma de 15.ª generación. Es la variante del R750 para cargas de trabajo centradas en capacidad: NAS, destinos de respaldo, nodos OSD de nivel de capacidad de Ceph y aplicaciones de almacenamiento masivo donde el número de discos LFF es el factor de diseño y el cómputo de doble socket es un beneficio útil pero no principal.

El R750 es producción vigente en Dell. Para capacidad LFF con vigencia de plataforma de 15.ª generación, el R750 12-Bay reacondicionado es la opción de costo correcto frente a comprarlo nuevo a precio de lista completo. Para almacenamiento masivo de ciclo de vida más corto, donde es aceptable la paridad con la plataforma de 14.ª generación, el R740xd 12-Bay 3.5" entrega un rendimiento de almacenamiento equivalente a un costo considerablemente menor; cotizamos ambos.

Para la documentación completa de la plataforma R750 (doble socket Ice Lake, 32 ranuras DIMM, PCIe Gen4, PERC H755, HBA355i, BOSS-S2, soporte de Optane PMem), consulte la página canónica del R750 16-Bay 2.5". Esta página se centra en lo que cambia en el chasis LFF de 12 bahías.

Lo que es diferente en este chasis

1. Solo discos LFF de 3.5". Doce bahías frontales de 3.5" para discos giratorios SAS o SATA, o SSD SAS de formato grande en los raros casos en que un SSD de 3.5" tiene sentido. El backplane LFF de 12 bahías no admite NVMe; esta configuración está diseñada para capacidad por bahía, no para latencia por bahía.
2. Sin soporte para GPU. Según el manual de servicio del R750 de Dell, el chasis de 12 bahías 3.5" no admite tarjetas GPU. El backplane LFF y el cableado consumen el presupuesto del chasis que necesitan las configuraciones con GPU. Para un R750 con capacidad GPU, las configuraciones canónicas de 16 bahías 2.5" o 24 bahías 2.5" SFF son el camino correcto.
3. RAID 6 es irrenunciable en discos de gran capacidad. Con NL-SAS de 18-20 TB, los tiempos de reconstrucción de un solo disco pueden superar las 24 horas. RAID 5 con un disco de paridad deja el arreglo expuesto durante esa ventana a una falla de un segundo disco. RAID 6 con dos discos de paridad es el único nivel RAID defendible para arreglos NL-SAS de clase capacidad a esta escala. No configuraremos RAID 5 en NL-SAS de 14 TB o más sin una excepción explícita del cliente.
4. Las controladoras de almacenamiento son las mismas que en la de 16 bahías. La PERC H755 con 8 GB de caché respaldada por flash es la opción de RAID por hardware de calidad de producción. La HBA355i sirve para Ceph, ZFS, GlusterFS y cualquier stack de almacenamiento definido por software que gestione su propia redundancia.
5. La arquitectura de cómputo y memoria es la del R750 completo. El 12-Bay LFF no cede nada en CPU ni en memoria: doble socket Ice Lake, 32 ranuras DIMM, hasta 4 TB en RDIMM u 8 TB en LRDIMM. Para nodos convergentes de almacenamiento y cómputo (OSD de Ceph más cargas de trabajo cliente, NAS con deduplicación/compresión), la plataforma Ice Lake completa que hay debajo es un factor relevante.

Almacenamiento: 12 bahías LFF

Doce bahías hot-swap frontales de 3.5" SAS/SATA. El backplane del R750 de 12 bahías es solo SAS/SATA; no hay ruta NVMe.

• HDD NL-SAS (hasta 20 TB): El caso de uso principal. 12 x 20 TB = 240 TB brutos, aproximadamente 180 TB utilizables en RAID 6 con un disco de repuesto en caliente. Excelente rendimiento secuencial; IOPS aleatorios moderados. Para NAS, respaldo a disco, archivo y almacenamiento de nivel tibio.
• HDD SAS (10K / 15K RPM): Más IOPS aleatorios que los NL-SAS a menor capacidad por disco. Para cargas de trabajo que necesitan mejor rendimiento aleatorio que los NL-SAS sin pagar por SSD completo.
• Configuraciones mixtas: 2 a 4 SSD SAS en bahías seleccionadas como nivel caliente, y 8 a 10 HDD NL-SAS para capacidad. Escalonamiento gestionado por el SO o la aplicación. Mejora el rendimiento efectivo para datos de acceso frecuente sin el costo de un todo-SSD.
• SSD SAS de 3.5": Una opción de nicho. Significativamente más cara por TB que los SSD SAS de 2.5" en bandejas de 3.5". Rara vez es la opción correcta; para cargas de trabajo con SSD considere el chasis SFF de 16 bahías 2.5".

El módulo BOSS-S2 es el estándar para el arranque del SO. Las 12 bahías frontales LFF quedan disponibles para datos. Hay un kit opcional de 2 unidades de 2.5" en la parte trasera para un nivel flash adicional o para swap/logs dedicados, con la reducción asociada en la cantidad de ranuras PCIe traseras.

Controladoras de almacenamiento

• PERC H755 (caché de 8 GB respaldada por flash): La opción de producción para arreglos de capacidad. La caché de escritura respaldada por flash significa que no hay ciclo de reemplazo de batería. RAID 0/1/5/6/10/50/60; RAID 6 es la configuración estándar para arreglos NL-SAS grandes en este chasis.
• PERC H745 (caché de 4 GB respaldada por flash): Alternativa de nivel medio para arreglos más pequeños o cuando la caché mayor de la H755 no se justifica. Sigue admitiendo RAID 6.
• PERC H355/H345: RAID de nivel de entrada, solo RAID 0/1/10; estas controladoras no hacen RAID 5/6. Como RAID 6 es obligatorio en los discos NL-SAS grandes para los que está hecho este chasis, la H755 o la H745 son la controladora correcta para arreglos de capacidad; la H355/H345 solo es apropiada para conjuntos pequeños en espejo.
• HBA355i (paso directo): Para Ceph, ZFS, GlusterFS y cualquier stack de almacenamiento definido por software que gestione su propia redundancia. Presenta los discos directamente al SO, sin controladora RAID en la ruta de datos.
• RAID por software S150: RAID por software a nivel de chipset, solo para configuraciones de nivel de entrada muy básico. No es una recomendación para arreglos de capacidad de producción.

Redes

Una ranura mezzanine OCP 3.0 más las ranuras de expansión PCIe Gen4 para NIC adicionales. Los arreglos de capacidad con discos giratorios rara vez saturan enlaces de alta velocidad en cargas aleatorias, pero los flujos secuenciales grandes de NAS y respaldo, así como el tráfico de recuperación y rebalanceo de Ceph, sí se benefician de margen de ancho de banda.

• 25 GbE SFP28 de dos puertos (OCP 3.0): La recomendación estándar para NAS, servidores de archivos y la mayoría de cargas de capacidad en este chasis.
• 100 GbE QSFP28 de dos puertos: Para redes de clúster/backend de Ceph e ingesta de respaldo de alto rendimiento, donde el tráfico de recuperación y rebalanceo se cuellearía en 25 GbE.
• 10 GbE SFP+ de cuatro puertos o 1 GbE RJ45 de cuatro puertos: Segmentación de red, VLAN de gestión dedicadas e implementaciones de menor ancho de banda.

Fuentes de poder

La configuración LFF de 12 bahías consume menos energía pico que las configuraciones 16 o 24 bahías cargadas de GPU: no hay presupuesto de energía para GPU y el TDP de CPU es moderado para cargas típicas de almacenamiento. El dimensionamiento de la fuente depende de la carga de trabajo:

Especificaciones físicas y notas de plataforma

• Formato: Rack 2U, montaje estándar en rack de 19".
• Profundidad del chasis: 28.17 pulgadas (715.5 mm). Verifique que la profundidad del rack lo soporte; algunos racks de profundidad reducida no podrán albergarlo.
• Expansión PCIe: Hasta 8 ranuras PCIe Gen4 según la configuración de riser; el kit opcional de 2 unidades de 2.5" trasero cambia cantidad de ranuras traseras por un pequeño nivel flash.
• Disponibilidad de repuestos: Buena. El R750 es producción vigente en Dell con ProSupport activo; las PERC H755/H745, HBA355i, BOSS-S2, NIC OCP 3.0, fuentes y rieles se consiguen sin dificultad.
• Notas de plataforma: Backplane LFF solo SAS/SATA (sin ruta NVMe); sin soporte para GPU en este chasis; RAID 6 obligatorio en NL-SAS de 14 TB o más.

Patrones de carga de trabajo

Servidores de archivos NAS: El caso de uso individual más grande. 12 x 18-20 TB NL-SAS en RAID 6 entregan aproximadamente 160-180 TB utilizables para exportaciones SMB / NFS / iSCSI. La PERC H755 gestiona el RAID; 256-512 GB de memoria para la caché del sistema de archivos; redes de 25 GbE como estándar. La plataforma maneja bien la sobrecarga de deduplicación y compresión con CPU de nivel Gold.

Destinos de respaldo a disco: Veeam, Commvault, Veritas y plataformas de respaldo similares se benefician del alto rendimiento de escritura secuencial de arreglos NL-SAS de 12 discos. RAID 6 obligatorio. El software de respaldo con reconocimiento de deduplicación se beneficia de cómputo de nivel Gold y 512 GB o más de memoria.

Nodos OSD de nivel de capacidad de Ceph: 12 OSD por nodo de 18-20 TB cada uno = 216-240 TB brutos por nodo. Bluestore sobre HBA355i en paso directo. Presupuesto de memoria: 4-8 GB por OSD más margen = 96-128 GB mínimo, 192 GB para nodos bien provisionados. Las 32 ranuras DIMM del R750 aportan el margen arquitectónico que suelen querer las implementaciones de Ceph.

Almacenamiento de archivo y nivel frío: Retención a largo plazo, archivos de cumplimiento, archivos de video e imágenes. RAID 6, configuración conservadora, CPU y memoria mínimas requeridas. El costo por TB es la métrica de diseño principal.

Almacenamiento convergente + cómputo: Cuando el nodo de almacenamiento también ejecuta cómputo de aplicación relevante (Ceph más cargas cliente, NAS más base de datos, respaldo más motor de deduplicación), el doble socket Ice Lake completo del R750 es el diferenciador frente a plataformas LFF de 2U de nivel económico.

Cuándo elegir otro chasis

• ¿Necesita NVMe / vSAN ESA? → R750 24-Bay 2.5" (backplane compatible con NVMe).
• ¿Necesita almacenamiento SSD SFF? → R750 16-Bay 2.5" (canónico).
• ¿Necesita cómputo con GPU? → R750 16-Bay 2.5" (el 12-Bay LFF no admite GPU).
• ¿Economía optimizada para un solo socket? → R750xs 12-Bay 3.5" (misma capacidad LFF, precio de un solo socket).
• ¿Adquisición principal por costo con 14.ª generación? → R740xd 12-Bay 3.5" (Cascade Lake, menor costo, rendimiento de almacenamiento equivalente).
• ¿Capacidad LFF menor (8 bahías)? → R540 12-Bay o R550 8-Bay 3.5".

Nuestra evaluación

El R750 12-Bay 3.5" es la opción correcta cuando necesita capacidad LFF con la plataforma de 15.ª generación y cómputo de doble socket al lado. Las implementaciones NAS con sobrecarga considerable de deduplicación y compresión, los nodos OSD de capacidad de Ceph con cargas cliente convergentes y los destinos de respaldo con ciclo de vida de plataforma hasta finales de la década de 2020 son los casos de uso canónicos.

Donde no es la respuesta correcta: almacenamiento masivo optimizado únicamente por costo con planes de ciclo de vida de 2 a 3 años, donde la vigencia de la plataforma de 15.ª generación no justifica su prima. El R740xd 12-Bay entrega rendimiento de almacenamiento equivalente a un costo de adquisición considerablemente menor. Cotizaremos ambos y dejaremos que el análisis del ciclo de vida decida.

En resumen: para almacenamiento de capacidad que operará hasta finales de la década de 2020 con soporte activo del fabricante y requisitos de cómputo convergente, el R750 12-Bay es la plataforma. Para almacenamiento de clase 14.ª generación a menor costo, la plataforma es el R740xd.

Idoneidad de la carga de trabajo

Limitaciones honestas

• Sin ruta NVMe en las bahías frontales. El backplane 12-Bay 3.5" es solo SAS/SATA. Para NVMe, el chasis R750 correspondiente es el de 24 bahías 2.5".
• Sin soporte para GPU, punto. Según el manual de servicio de Dell, el chasis de 12 bahías 3.5" excluye explícitamente las configuraciones con GPU. No adquiera este chasis con ninguna intención de usar GPU.
• Tiempos largos de reconstrucción RAID en discos grandes. Una reconstrucción completa de NL-SAS de 18-20 TB puede superar las 24 horas. RAID 6 es obligatorio a este tamaño de disco. Se recomienda encarecidamente un disco de repuesto en caliente.
• Límite de rendimiento de discos giratorios. 12 HDD NL-SAS a 15K RPM entregan un rendimiento secuencial considerable pero IOPS aleatorios limitados, típicamente 200-300 IOPS aleatorios agregados. Las cargas que necesitan IOPS aleatorios a escala pertenecen a chasis SSD SFF.
• El SSD SAS de 3.5" rara vez es la opción correcta. El costo por TB es significativamente mayor que el de un SSD SAS equivalente de 2.5". Si el SSD es el requisito, el chasis 16-Bay 2.5" es la plataforma correcta.
• El perfil acústico de los discos giratorios es más ruidoso que el todo-flash. 12 HDD activos en un chasis 2U generan vibración y ruido considerables. Ubicación solo en centro de datos.
• El peso de los discos importa con población completa. 12 discos NL-SAS de 20 TB suman aproximadamente 24 lb de medios giratorios al chasis. El R750 12-Bay con carga completa supera las 75 lb. Se requiere levantamiento entre dos personas.

Contexto de generaciones

Frente al R740xd 12-Bay (predecesor de 14.ª generación Cascade Lake): Mismo formato de chasis y capacidad de almacenamiento LFF. El R750 12-Bay agrega PCIe Gen4 (frente a Gen3), procesadores Ice Lake (mejor rendimiento por núcleo, menor consumo en reposo), 32 ranuras DIMM (frente a 24 del R740xd), arquitectura de backplane universal y ProSupport activo de Dell (el R740xd está fuera del soporte principal). En cargas de almacenamiento donde el rendimiento de las unidades es el cuello de botella, la diferencia práctica de rendimiento es modesta; los discos limitan el throughput, no la generación de la CPU. El R750 12-Bay justifica su prima sobre el R740xd cuando importan el ProSupport, el cómputo Ice Lake en cargas convergentes o la alineación del ciclo de vida de la plataforma.

Frente al R760 (sucesor de 16.ª generación Sapphire Rapids): El R760 trae DDR5 y PCIe Gen5, ninguno de los cuales cambia de forma significativa el rendimiento de almacenamiento con discos giratorios. Para cargas puramente de capacidad, el R750 12-Bay a precio reacondicionado es la opción de costo correcta. El R760 tiene sentido cuando el nodo de almacenamiento también ejecuta cómputo relevante sensible al ancho de banda de DDR5.

Frente al R750xs 12-Bay 3.5" (compañero optimizado para un socket): Misma capacidad LFF y formato de chasis, pero el R750xs 12-Bay 3.5" está optimizado para un solo socket: 16 ranuras DIMM (frente a 32), envolvente de fuente menor, sin Optane PMem, costo de adquisición más bajo. Para nodos de almacenamiento puros donde no se necesita cómputo de doble socket, el R750xs es la opción de costo correcto. Para almacenamiento convergente con cómputo relevante, el R750 es la plataforma.

Frente al R750 16-Bay 2.5" (R750 canónico): Cambia capacidad LFF por flexibilidad SFF SSD/HBA. El R750 16-Bay 2.5" es la plataforma R750 canónica para cargas generales de 2U. El 12-Bay 3.5" es la especialización en almacenamiento de capacidad.

¿Listo para configurar?

Indíquenos su objetivo de capacidad, tipo de carga de trabajo (NAS / respaldo / Ceph / archivo), memoria objetivo, requisito de velocidad de red y cantidad.
