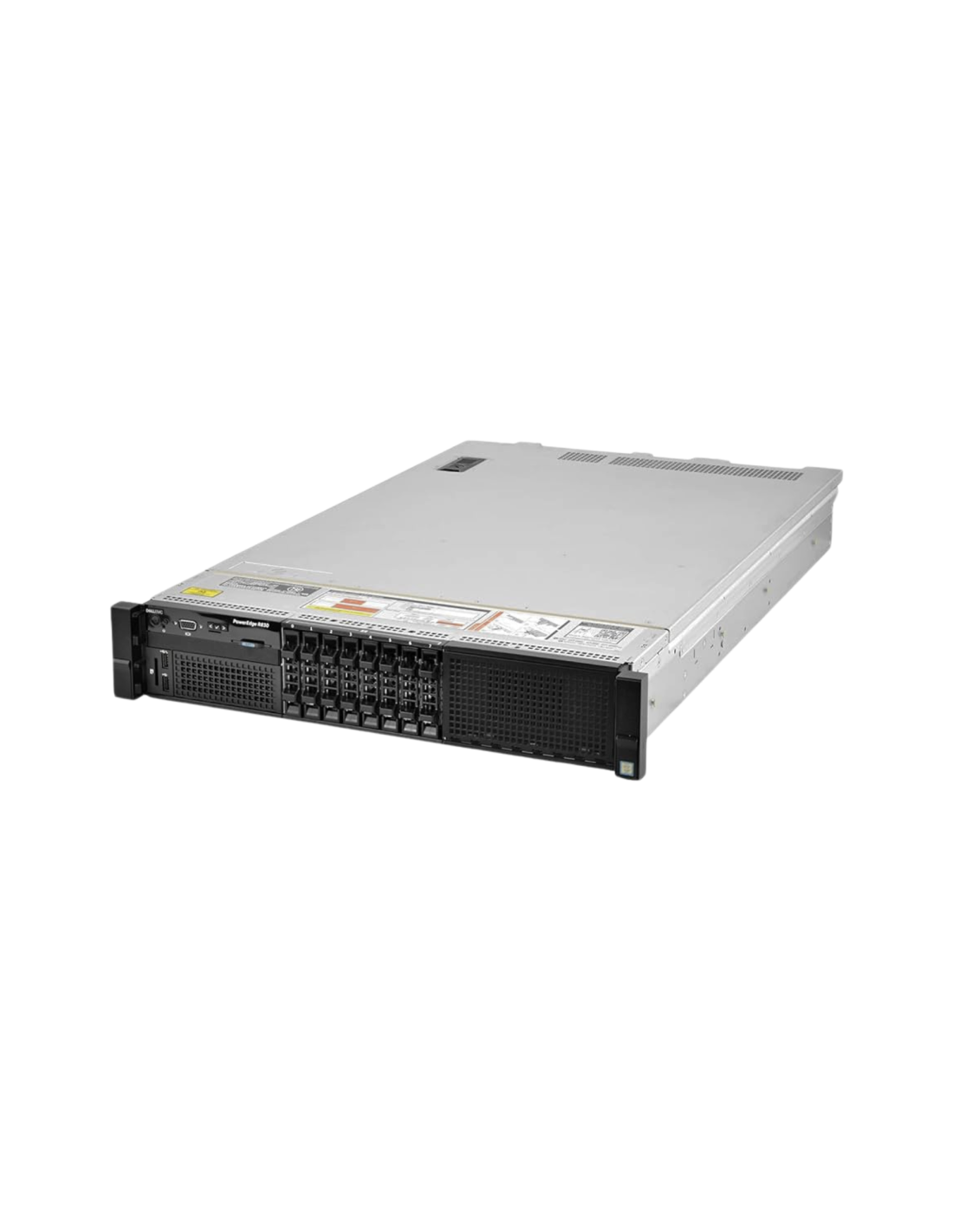

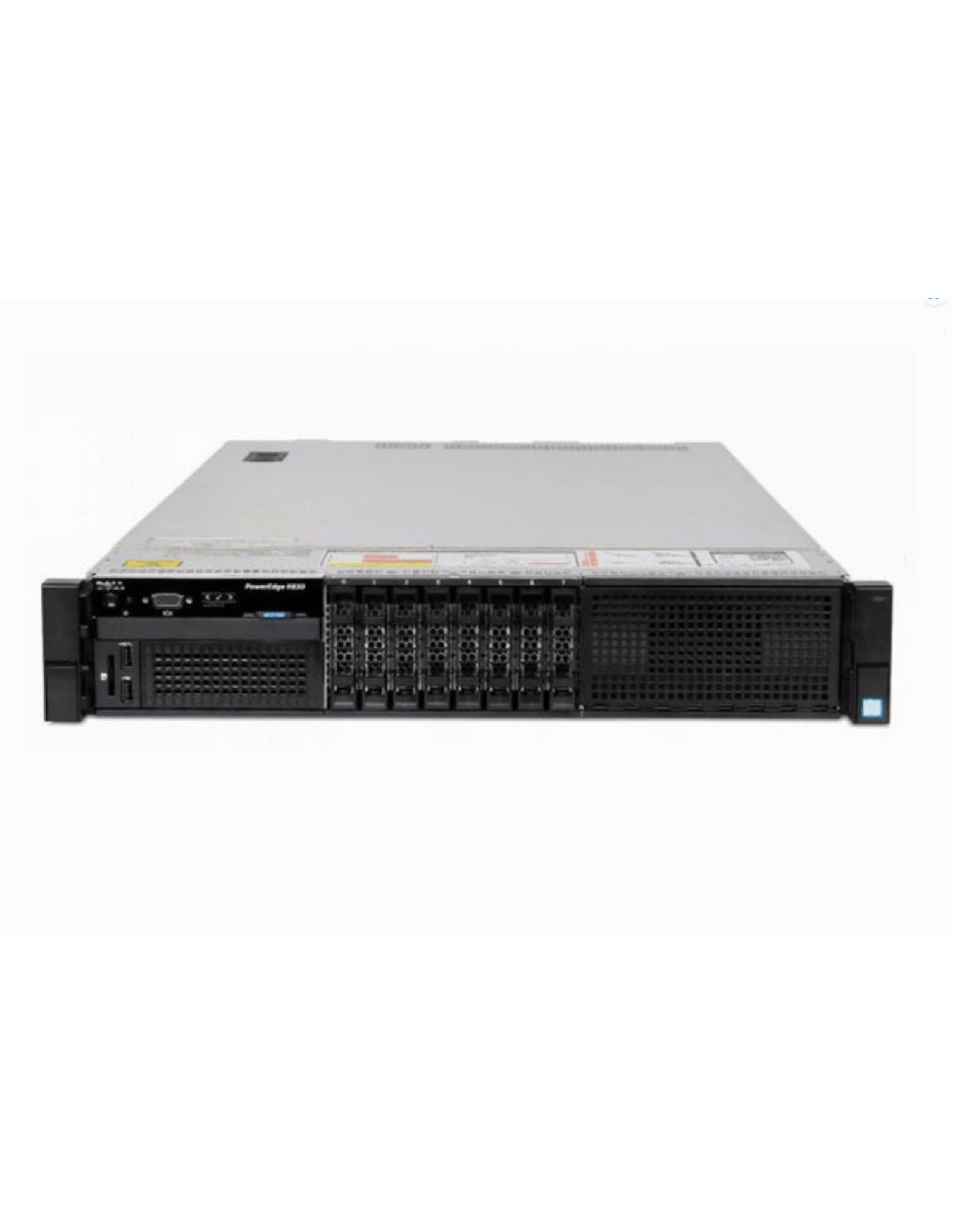

Dell PowerEdge R830 8-Bay 2.5" Drives [13th Gen]

Dell PowerEdge R830 de 8 bahías de 2.5" reacondicionado, configurado a pedido: la configuración de almacenamiento de menor densidad de la plataforma de 2U y cuatro sockets de 13.ª generación de Dell. Ocho bahías frontales de 2.5" de intercambio en caliente SAS/SATA, junto con el mismo cómputo de cuatro sockets Intel Xeon E5-4600 v4, hasta 48 ranuras DIMM DDR4 y un techo de memoria de 3 TB, igual que el resto de la familia R830. Este es el R830 a elegir cuando la escala de cuatro sockets es el factor de diseño y el requerimiento de almacenamiento cabe cómodamente en ocho discos, sobre todo cuando un SAN o NAS compartido se encarga de la capacidad masiva.

La 8 bahías comparte el rasgo que define al R830: cuatro sockets en 2U gracias al Processor Expansion Module (PEM), mientras que casi todos los demás servidores de cuatro sockets de esta generación son equipos insignia de 4U. Lo que la 8 bahías cede frente a la de 16 es la cantidad de discos frontales y, con ello, parte del costo de adquisición. La plataforma de cómputo, memoria, redes, gestión y alimentación debajo es idéntica. Si la densidad de almacenamiento local es la restricción principal, el chasis de 16 bahías es la mejor opción; si el cómputo y la memoria son los factores impulsores y el almacenamiento es secundario, la de 8 bahías es la decisión de costo correcta.

Cuándo las 8 bahías son la opción correcta

La 8 bahías es el chasis R830 adecuado cuando el cómputo de cuatro sockets es la razón para comprar la plataforma y el almacenamiento es una preocupación secundaria. Eso cubre muchas implementaciones reales de cuatro sockets: nodos Oracle RAC cuyos datos residen en un SAN compartido, hosts de virtualización densos respaldados por vSAN o almacenamiento compartido externo, bases de datos en memoria de gama media con una huella local modesta, y nodos de cómputo HPC que leen y escriben en un sistema de archivos compartido. En todos esos casos, ocho bahías bastan, y el chasis de ocho bahías ahorra dinero frente a la de 16 sin renunciar a un solo socket ni a una sola ranura DIMM.

Una nota de planificación específica de este chasis: el R830 no tiene módulo BOSS (es una función de la 14.ª generación), así que si arranca desde un par RAID 1 en las bahías frontales, ese par ocupa dos de las ocho bahías y deja seis para datos. Arrancar desde el Internal Dual SD Module (IDSDM) mantiene las ocho bahías libres para datos en un host de hipervisor. Si necesita un par espejo de arranque frontal y aun así una gran cantidad de discos de datos, esa es la señal para elegir la de 16 bahías. El chasis de 8 bahías no puede convertirse en campo a 16; el backplane y la jaula de discos son específicos de la configuración, así que la densidad de almacenamiento es una decisión que se toma al momento de la compra.

Almacenamiento: 8 bahías de 2.5"

Ocho bahías frontales de intercambio en caliente de 2.5" SAS/SATA. La plataforma es solo SFF y el backplane solo admite SAS/SATA: no hay opción LFF de 3.5" ni NVMe en las bahías frontales (la única vía flash PCIe es una tarjeta NVMe de expansión que consume una ranura). El soporte de discos abarca HDD SAS de 15K y 10K, SAS nearline de 7.2K y toda la gama de SSD SAS/SATA.

Configuraciones comunes de 8 bahías

• Arranque IDSDM + 8 x SSD SAS de 1.92 TB para datos: las ocho bahías para datos, unos 10 TB utilizables en RAID 6 con un disco de repuesto en caliente. Es la configuración típica de un host de virtualización de cuatro sockets donde el almacenamiento compartido aporta la capacidad masiva.
• Espejo de arranque de 2 x SSD + 6 x SSD SAS para datos: par RAID 1 frontal para el arranque con seis discos de datos en RAID 6. Es la configuración de propósito general cuando el sistema operativo no va en SD.
• 8 x SSD SAS de 3.84 TB: unos 20 TB utilizables en RAID 6 con un disco de repuesto en caliente, para mayor capacidad local por host en configuraciones densas de máquinas virtuales.
• 2 x SSD de arranque + 4 x SSD de nivel de rendimiento + 2 x HDD SAS: configuración de niveles mixtos con un nivel de rendimiento en SSD y un nivel frío o de registros en HDD.

Arranque

Dos vías de arranque, igual que en el resto de la familia R830. El par de tarjetas SD en espejo IDSDM es la opción adecuada para hosts ESXi o Hyper-V porque conserva las ocho bahías frontales para datos. Un espejo RAID 1 de SSD en las bahías frontales es la opción adecuada para instalaciones de sistema operativo de propósito general, a costa de dos de las ocho bahías. En esta plataforma no existe la opción BOSS M.2.

Controladoras de almacenamiento

La 8 bahías usa la misma familia PERC de 13.ª generación que el resto de la línea R830, en la ranura Mini Mono (mini-PERC) más las opciones de tarjeta PCIe. No cotizamos RAID por software para producción; la opción de chipset S130 es solo para desarrollo y pruebas.

• PERC H730P (caché NV de 2 GB, con respaldo de batería): la opción predeterminada de producción. Admite RAID 0/1/5/6/10/50/60 completo y es la controladora que cotizamos para cargas de escritura intensiva o mixtas donde la caché aporta valor.
• PERC H730 (caché de 1 GB, con respaldo de batería): la opción económica, adecuada para cargas de lectura intensiva o de escritura moderada.
• PERC H330 (sin caché): RAID por hardware de entrada para cargas ligeras o mayormente de paso directo.
• HBA SAS de 12 Gbps (paso directo): la opción sin RAID para almacenamiento definido por software (vSAN, Storage Spaces Direct, Ceph, ZFS) que requiere el disco en bruto. En un nodo de 8 bahías que alimenta un pool SDS compartido, es una elección habitual.
• PERC H830 (externa): para conectar un estante SAS externo cuando se necesita capacidad local más allá de ocho bahías.

La línea de controladoras del R830 termina en la H730P. No hay PERC H740P ni HBA330 aquí; esas son controladoras de 14.ª generación y no aplican a esta plataforma.

Procesadores

La 8 bahías usa los mismos procesadores que todos los R830: dos o cuatro Intel Xeon E5-4600 v4 (Broadwell-EP) en el socket LGA 2011-3 y el chipset Intel C612. Las configuraciones de dos sockets usan los sockets de la placa; las de cuatro sockets agregan el Processor Expansion Module, que lleva los sockets tres y cuatro junto con sus 24 ranuras DIMM. Los modelos E5-4600 v3 (Haswell-EP) anteriores son compatibles con la plataforma, pero cotizamos v4 para cualquier implementación actual.

Opciones comunes de E5-4600 v4

• E5-4669 v4 (22 núcleos, 2.2 GHz, 135W): el modelo de máximo número de núcleos; 88 núcleos y 176 hilos en cuatro sockets para la consolidación más densa.
• E5-4667 v4 (18 núcleos, 2.2 GHz, 135W): alto número de núcleos con buenas frecuencias; 72 núcleos en cuatro sockets.
• E5-4650 v4 (14 núcleos, 2.2 GHz, 105W): el modelo equilibrado de mayor volumen, 56 núcleos en cuatro sockets con un TDP más manejable.
• E5-4640 v4 (12 núcleos, 2.1 GHz, 105W): opción de gama media con buena relación costo-beneficio y el mínimo para memoria a 2400 MT/s a plena velocidad.
• E5-4620 v4 (10 núcleos, 2.1 GHz, 105W): el modelo de entrada para quien necesita escala de cuatro sockets más que rendimiento por socket.

La velocidad de memoria depende del CPU. El E5-4640 v4 y superiores operan la DDR4 a 2400 MT/s; el E5-4620 v4 y los inferiores se limitan a 2133 MT/s. Especifique el E5-4640 v4 o superior cuando el ancho de banda de memoria sea relevante.

Notas sobre disipadores y poblamiento. Cuatro sockets de 105 a 135W cada uno en 2U representan una carga térmica real; enviamos las configuraciones de cuatro sockets con disipadores de alto rendimiento y verificamos el poblamiento de ventiladores. Al escalar después una 8 bahías de dos sockets a cuatro, los CPU agregados deben coincidir con el par instalado (mismo SKU y, cuando sea posible, mismo stepping).

Memoria

24 ranuras DIMM DDR4 en la placa para los dos sockets integrados, más otras 24 en el Processor Expansion Module, para un total de 48 cuando está completamente configurado. Cuatro canales de memoria por socket, tres DIMM por canal. La plataforma acepta RDIMM o LRDIMM; no mezcle ambos tipos, y los UDIMM no son compatibles. La memoria máxima es de 3 TB con LRDIMM de 64 GB en las 48 ranuras. La memoria persistente Intel Optane no es compatible con esta generación.

Configuraciones prácticas de memoria

• 512 GB (16 x 32 GB RDIMM, dos sockets): un punto de partida sensato para una configuración que más adelante agregará el PEM.
• 1.5 TB (24 x 64 GB LRDIMM, cuatro sockets): la configuración de cuatro sockets de mayor volumen, sólida para virtualización densa de 50 a 100 VM por host o una base de datos en memoria de gama media.
• 3 TB (48 x 64 GB LRDIMM, cuatro sockets, totalmente poblada): el máximo, para implementaciones que apuntan al techo de 3 TB.

Redes y expansión PCIe

La conectividad proviene de una tarjeta de red hija Dell rack (rNDC) que no consume una ranura PCIe. Las opciones de rNDC del R830 son la Broadcom 5720 de cuatro puertos 1GbE, la Broadcom 57800S con dos puertos 10GbE BASE-T más dos 1GbE, y la Broadcom 57800S con dos puertos 10GbE SFP+ más dos 1GbE. En un nodo de 8 bahías que depende de almacenamiento compartido, la ruta de 10GbE o 25GbE hacia esa red de almacenamiento suele ser la decisión determinante, así que dimensionamos las redes tanto según el backend de almacenamiento como según la carga de trabajo.

El chasis ofrece siete ranuras PCIe Gen3 repartidas en tres risers, una de ellas dedicada a la controladora de almacenamiento. En un nodo con almacenamiento compartido, las bahías frontales liberadas suelen combinarse con espacio PCIe adicional para un HBA de Fibre Channel, una segunda NIC de alta velocidad o la PERC H830 / HBA SAS de 12 Gbps para almacenamiento externo. La distribución exacta de ranuras depende de si el PEM está instalado, así que confirmamos la configuración de risers con su lista de expansión al momento de cotizar.

Soporte de GPU

El R830 no es una plataforma para GPU, y la 8 bahías no es la excepción. Los risers PCIe, el diseño de alimentación y la envolvente térmica de 2U están orientados a densidad de cómputo y memoria de cuatro sockets, no a aceleradores de doble ancho, y no existe un kit de habilitación de GPU de fábrica como el que ofrecen el R730 y el R740. Una tarjeta de ancho simple y bajo consumo puede caber físicamente en una ranura libre, pero si la aceleración por GPU es un requisito real de la carga de trabajo, este no es el chasis adecuado. Para cómputo con GPU cotizamos el R730 (13.ª generación) o el R740 (14.ª generación).

Gestión: generación iDRAC8

La 8 bahías viene con iDRAC8 y Lifecycle Controller. iDRAC8 Express es la opción predeterminada; recomendamos iDRAC8 Enterprise para producción porque agrega KVM remoto, medios virtuales y gestión completa de energía y hardware fuera de banda. Lifecycle Controller se encarga de las actualizaciones de firmware y la preparación de controladores, la plataforma se integra con Dell OpenManage y cumple IPMI 2.0, y iDRAC Quick Sync (la opción de bisel NFC) está disponible para gestión en el rack. En comparación con el iDRAC9 de los servidores Dell de 14.ª generación, el iDRAC8 no incluye la función de integridad de arranque por hardware Silicon Root of Trust ni el modo System Lockdown; considérelo si la verificación de integridad del firmware es un requisito de compra.

Alimentación y refrigeración

Dos fuentes de alimentación redundantes de intercambio en caliente, ambas idénticas. Las opciones son 750W Platinum, 1100W y 1600W Platinum, todas de rango automático. La unidad de 1600W es obligatoria para cualquier configuración de cuatro sockets; las de 750W solo son adecuadas para configuraciones de dos sockets. El consumo de la 8 bahías es ligeramente inferior al de su equivalente de 16 bahías gracias a menos discos activos, normalmente una diferencia de 30 a 60W bajo carga sostenida.

Cuatro CPU en 2U representan una carga de refrigeración real incluso con menos discos; la temperatura ambiente del centro de datos importa, y las implementaciones con pasillo caliente deben verificar que la PDU del rack tenga capacidad para dos fuentes de 1600W por servidor.

Especificaciones físicas y notas de plataforma

• Factor de forma: chasis de rack de 2U, ocho bahías frontales SFF de 2.5", montado sobre rieles deslizantes ReadyRails II para instalación sin herramientas en racks de cuatro postes de orificio cuadrado o de orificio redondo sin rosca.
• Expansión PCIe: siete ranuras PCIe Gen3 en tres risers (dos x16 de altura completa, una x8 de altura completa, tres x8 de media altura, más una ranura dedicada a la controladora), con distribución dependiente de la instalación del PEM.
• Disponibilidad de partes: la plataforma de 13.ª generación es madura y mantenible, pero la base instalada del R830 es menor que la de la línea R630/R730 de mayor volumen, así que los CPU E5-4600 v4 y las partes específicas del PEM son más escasos en el mercado secundario. Mantenemos stock para ello.
• Accesorios que recomendamos: el bisel LCD opcional, el kit de rieles ReadyRails II, el brazo de gestión de cables sin herramientas y tarjetas SD IDSDM si arranca un hipervisor desde SD.
• Notas de plataforma: el backplane de 8 bahías no es convertible en campo a 16; no hay NVMe en bahías frontales; no hay módulo BOSS; no hay PMem Optane; las configuraciones de cuatro sockets requieren las fuentes de 1600W y disipadores de alto rendimiento.

Nuestra evaluación

Dónde destaca: la 8 bahías es la opción correcta cuando el cómputo de cuatro sockets es el factor de diseño y el almacenamiento local cabe en seis a ocho discos. Es adecuada para nodos Oracle RAC conectados a SAN compartido, hosts de virtualización densos (de 50 a 100 VM) respaldados por vSAN o almacenamiento externo, bases de datos en memoria de gama media con una huella local modesta, nodos de consolidación de SQL Server con backend compartido y nodos de cómputo HPC de cuatro sockets que leen de un sistema de archivos compartido. En todos esos casos obtiene la ventaja de cuatro sockets en 2U a un costo inferior al de la de 16 bahías.

Dónde mirar en cambio: si la carga de trabajo necesita más de ocho discos locales, el Dell PowerEdge R830 de 16 bahías de 2.5" es el chasis indicado. Si dos sockets cubren el cómputo, el Dell PowerEdge R630 de 10 bahías de 2.5" ahorra dinero real. Si necesita más de 3 TB de memoria o el máximo número de núcleos, la plataforma es el Dell PowerEdge R930 de 24 bahías de 2.5", y para una vigencia de la era iDRAC9, el Dell PowerEdge R840 de 8 bahías de 2.5" de 14.ª generación es el escalón superior.

En resumen: el R830 de costo mínimo para cargas de cuatro sockets donde el almacenamiento local es secundario. Mismo valor de plataforma de cuatro sockets que la de 16 bahías, con menos bahías y un precio menor. Es la compra adecuada para el equipo que dimensionó el cómputo en cuatro sockets, mantiene los datos masivos en almacenamiento compartido y no quiere pagar bahías de disco que no va a llenar.

Limitaciones honestas

• Ocho bahías es el techo. El chasis no puede convertirse en campo a 16; la densidad de almacenamiento es una decisión de compra.
• El arranque frontal consume una cuarta parte de las bahías. Un par RAID 1 de arranque deja solo seis discos de datos. El arranque IDSDM evita esto, pero pone el sistema operativo en SD.
• Techo de memoria de 3 TB. Para más memoria a escala de cuatro sockets, la plataforma es el R930 (12 TB).
• Solo SFF, solo SAS/SATA. No hay chasis LFF ni NVMe en bahías frontales.
• Techo de DDR4 a 2400 MT/s. El ancho de banda de memoria queda por debajo de las plataformas de 14.ª generación.
• iDRAC8, no iDRAC9. Sin Silicon Root of Trust ni System Lockdown.
• Las configuraciones de cuatro sockets requieren fuentes de 1600W. Las de 750W solo cubren configuraciones de dos sockets.
• Pool de partes más reducido que el de R630/R730. La base instalada menor implica menos CPU E5-4600 v4 y FRU específicas del PEM en el mercado secundario.
• No hay sucesor directo de 14.ª generación de cuatro sockets en 2U. Dell trasladó la consolidación de cuatro sockets al R840 (2U) y al R940 (3U) de la plataforma Scalable; el R830 sigue siendo la respuesta única de 13.ª generación para cuatro sockets en 2U.

Adecuación según la carga de trabajo

Dónde mirar en cambio

• Compañero de mayor densidad: el Dell PowerEdge R830 de 16 bahías de 2.5" es la misma plataforma con dieciséis bahías frontales, para configuraciones donde importa la densidad de almacenamiento local.
• Insignia de la misma generación: el Dell PowerEdge R930 de 24 bahías de 2.5" y el Dell PowerEdge R930 de 4 bahías de 2.5" con menor almacenamiento son los equipos insignia de cuatro sockets de 4U, con CPU E7-8800 v4, 96 ranuras DIMM y un techo de 12 TB.
• Paso a dos sockets: el Dell PowerEdge R630 de 10 bahías de 2.5" es el caballo de batalla de dos sockets de 13.ª generación para cargas que no necesitan cuatro sockets.
• Escalón de 14.ª generación: el Dell PowerEdge R840 de 8 bahías de 2.5" es la plataforma Scalable de cuatro sockets con iDRAC9, NVMe y BOSS; el Dell PowerEdge R940 de 24 bahías de 2.5" es el equipo insignia de escalamiento vertical de 3U por encima de él.
• Equivalente de otra marca: el HPE ProLiant DL560 Gen9 de 8 bahías de 2.5" es la plataforma Grantley de cuatro sockets comparable del lado de HPE.

¿Listo para configurar?

Indíquenos su carga de trabajo, el número de sockets objetivo (dos o cuatro), la preferencia de SKU de CPU, la capacidad de memoria, la cantidad y tipo de discos (ocho como máximo en este chasis), el requerimiento de RAID, la configuración de arranque (espejo frontal o IDSDM), la velocidad de red y la cantidad. Para configuraciones de cuatro sockets, indíquenos si los cuatro sockets son el objetivo de producción desde el inicio o un escalamiento planificado mediante el PEM, y especificaremos la población de CPU de la placa y el PEM en consecuencia. Si desea una comparación lado a lado de R830 de 8 bahías, R830 de 16 bahías y R930, indíquelo y le devolveremos las tres con precios formales.
