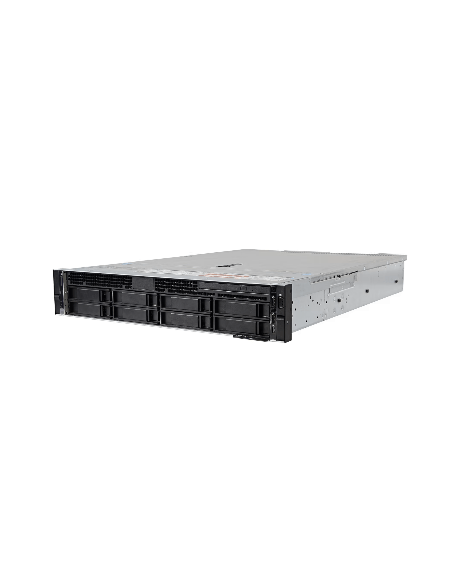

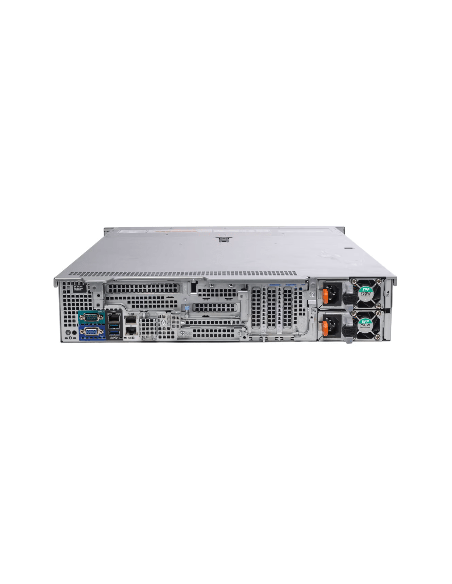

Dell PowerEdge R540 8-Bay 3.5" Drives [14th Gen]

El Refurbished Dell PowerEdge R540 8-Bay 3.5" es la configuración LFF de entrada de la familia R540 de 14.ª generación: ocho bahías de 3.5" de intercambio en caliente, accesibles por el frente, para discos SAS, SATA o Nearline SAS, sobre la misma plataforma 2U compatible con un solo socket que el modelo de 12 bahías. Esta variante es la opción adecuada cuando importa la capacidad LFF en volumen, pero la carga de trabajo realmente cabe en 8 discos, y el ahorro presupuestario de bajar de 12 bahías compensa renunciar al margen de crecimiento. El R540 de 8 bahías lo vemos sobre todo en sucursales, servidores de archivos de pequeñas empresas, destinos modestos de respaldo con Veeam y grabadores de videovigilancia con presupuesto ajustado, cuando la proyección de almacenamiento durante la vida del despliegue cabe en 8 discos de capacidad NL-SAS vigente (aproximadamente entre 64 TB y 160 TB utilizables en RAID 6, según el tamaño del disco).

Cuándo 8 bahías es la elección correcta

Conviene ser honestos desde el principio: la diferencia arquitectónica entre el R540 de 8 y el de 12 bahías es pequeña. Ambos usan la misma placa base, la misma topología asimétrica de 16 DIMM, la misma línea de procesadores, la misma familia RAID PERC, la misma iDRAC9, las mismas opciones de fuente de poder y la misma cantidad de ranuras PCIe Gen3. El modelo de 8 bahías no renuncia a ninguna capacidad de la plataforma frente al de 12; a cambio de cuatro bahías de disco obtiene un precio de entrada menor y una gestión térmica algo más sencilla.

El modelo de 8 bahías se diferencia del Dell PowerEdge R540 de 12 bahías 3.5" en exactamente tres aspectos que importan al momento de cotizar. Primero, la cantidad de discos: ocho bahías frontales de 3.5" en lugar de doce, de modo que con discos NL-SAS de 20 TB la capacidad bruta llega a 160 TB (frente a 240 TB en el de 12), quedando en torno a 100 TB utilizables en RAID 6 con un disco de repuesto en caliente, frente a unos 180 TB. Segundo, no existe la opción de bahías traseras: el modelo de 8 no admite la jaula trasera opcional de +2 discos que sí ofrece el de 12, por lo que la separación del sistema operativo se resuelve con arranque interno BOSS-S1 (que de todos modos es lo recomendable). Tercero, un margen térmico ligeramente mejor: ocho discos generan menos calor que doce, lo que da un poco más de holgura para CPU de alto TDP en despliegues con ambiente caluroso.

Si el requisito de almacenamiento realmente cabe en 8 bahías LFF durante la vida útil del despliegue, el modelo de 8 es la elección adecuada. Si existe alguna posibilidad de que la carga crezca más allá de 8 discos, conviene pagar hoy el pequeño sobreprecio del de 12 bahías, porque el chasis del R540 es soldado y no es posible ampliar después un modelo de 8 a 12 bahías en terreno.

Almacenamiento: 8 bahías LFF, solo SAS/SATA

El chasis de 8 bahías 3.5" ofrece ocho bahías de disco de 3.5" de intercambio en caliente, accesibles por el frente, para discos SAS, SATA o Nearline SAS. Con 8 discos Nearline SAS de 20 TB, la capacidad bruta alcanza 160 TB en un formato 2U. En RAID 6 con un disco de repuesto en caliente, la capacidad utilizable queda en torno a 100 TB. Para cargas cuya proyección de almacenamiento a 3 o 5 años se mantiene dentro de ese margen, el modelo de 8 es la opción adecuada; la capacidad extra del de 12 sería espacio de rack y capital desperdiciados.

Para el arranque siempre especificamos el módulo BOSS-S1 (Boot Optimized Storage Solution, dos SSD SATA M.2 de 240 GB en espejo, RAID 1 por hardware). Usa una ranura interna, no consume una bahía frontal y mantiene el sistema operativo fuera del arreglo de datos. El R540 utiliza BOSS-S1 (SATA M.2, de intercambio en frío), no el más reciente BOSS-S2 (15.ª generación, de intercambio en caliente) ni el BOSS-N1 (16.ª generación, NVMe). El modelo de 8 bahías no ofrece la jaula trasera de +2 discos, por lo que el arranque interno BOSS-S1 es la única vía de separación del sistema operativo en este chasis. Si el arranque con intercambio en caliente o NVMe es un requisito estricto, las plataformas que lo incorporan son el R550 de 15.ª generación o el R560 de 16.ª generación.

Restricción importante de la plataforma: el R540 no admite discos NVMe. El backplane es solo SAS/SATA en todas las variantes del R540. Los compradores que esperen capacidad NVMe están en la familia equivocada; el Dell PowerEdge R740xd de 24 bahías 2.5" (flex-zoning de hasta 12 NVMe) o el R760xd2 de 16.ª generación (RAID NVMe por hardware mediante PERC H965i) son las plataformas adecuadas según la necesidad de capacidad.

Recomendaciones de discos: para capacidad masiva especificamos discos Nearline SAS 7.2K de 8 TB, 10 TB, 12 TB, 16 TB o 20 TB. RAID 6 es obligatorio en cualquier arreglo con discos de 8 TB o más, porque los tiempos de reconstrucción de arreglos NL-SAS grandes hacen que RAID 5 sea un riesgo inaceptable de fallo doble durante la ventana de reconstrucción. Para cargas de máquinas virtuales modestas o mayor IOPS, puede combinarse con SSD SAS de 1.92 TB o 3.84 TB. Rara vez especificamos SSD SATA en despliegues empresariales; la fiabilidad de doble puerto de SAS justifica la pequeña diferencia de precio.

Controladoras de almacenamiento: la PERC H740P es la primera opción

El R540 de 8 bahías admite la familia PERC estándar de 14.ª generación: H740P (caché NV de 8 GB, respaldada por batería, RAID por hardware 0/1/5/6/10/50/60), H730P (caché NV de 2 GB, la generación anterior con caché más pequeña), H330 (sin caché, de entrada), HBA330 (HBA en modo passthrough para almacenamiento definido por software) y S140 (RAID por software). También se admiten HBA SAS externos de 12 Gbps para expansión con estantes si un despliegue supera las 8 bahías.

Para el modelo de 8 bahías nuestra recomendación predeterminada es la PERC H740P. La caché no volátil de 8 GB marca una diferencia medible en cargas con muchas escrituras (servidor de archivos de muchos archivos pequeños, ingesta en destinos de respaldo, grabación de video), y el respaldo por batería significa que la caché sobrevive a un corte de energía. Configúrela en RAID 6 para arreglos NL-SAS de gran capacidad. La controladora PERC H730P con caché de 2 GB sigue siendo una opción presupuestaria válida cuando el tamaño de la caché no es el cuello de botella, y la controladora de entrada PERC H330 es suficiente para arreglos ligeros y con predominio de lecturas, donde la caché de escritura respaldada por batería no es determinante.

Para almacenamiento definido por software (Ceph, ZFS, Storage Spaces Direct, vSAN OSA), la HBA330 en modo passthrough es la elección correcta. Tenga en cuenta que vSAN ESA requiere NVMe y no es compatible con el R540; vSAN OSA, con caché en SSD SAS y capa de capacidad en NL-SAS, es la única vía de vSAN en esta plataforma. No cotizamos S140 con RAID por software para arreglos de producción; es una opción solo para desarrollo, pruebas o cargas ligeras.

Procesadores: Cascade Lake y Skylake-SP de 14.ª generación, mismo socket

El R540 es una plataforma Dell PowerEdge de 14.ª generación construida sobre el socket LGA 3647 de Intel. Admite hasta dos procesadores Intel Xeon Scalable de la familia Skylake-SP (V1) de 1.ª generación o de la familia Cascade Lake-SP (V2) de 2.ª generación. Ambas generaciones comparten el mismo socket; un CPU V2 entra en una placa de la era V1 con una actualización de BIOS. La generación V2 es la opción adecuada para cualquier despliegue nuevo: aproximadamente 9 % mejor rendimiento por vatio, mitigaciones de hardware para Spectre/Meltdown integradas y memoria de 2933 MT/s a 1 DPC, en lugar del techo de 2666 MT/s de la V1.

Para la mayoría de los despliegues de 8 bahías especificamos el Intel Xeon Gold 6230 (20 núcleos, 2.1 GHz base, 125 W TDP) para configuraciones de doble socket, o el Silver 4210R (10 núcleos, 100 W) y el Silver 4216 (16 núcleos, 100 W) para configuraciones presupuestarias y de un solo socket. La carga de discos más liviana del modelo de 8 le da un margen térmico algo mayor que el de 12: la matriz de restricciones térmicas de Dell muestra que el de 8 admite sin restricción todos los modelos Cascade Lake convencionales de 125 W con ambiente de 35 °C. Si importa más el cómputo, el Gold 6226R (16 núcleos a 2.9 GHz, 150 W) es una buena opción intermedia; la diferencia térmica práctica entre ambas variantes es pequeña, salvo que se usen procesadores de 150 W en un despliegue con ambiente caluroso.

El R540 limita a 20 núcleos por socket en los modelos Cascade Lake convencionales. Acepta el Platinum 8164 (26 núcleos, 150 W) y otros procesadores V1 de alto número de núcleos, pero rara vez especificamos Platinum en el R540 en 2026: la ventaja de precio por núcleo de los Gold reacondicionados es significativa, y el chasis orientado al almacenamiento no aprovecha los CPU de clase Platinum como lo hace un R740xd.

Advertencia sobre un solo socket, en favor del comprador: el un solo socket resulta muy atractivo en el modelo de 8 bahías porque, por lo general, el dimensionamiento de la carga coincide. Un único Gold 6230 con 256 GB de RAM y 8 discos NL-SAS es una configuración limpia y suficiente que despachamos con frecuencia. Un solo CPU utiliza 10 de las 16 ranuras DIMM y admite hasta 512 GB de memoria (LRDIMM), suficiente para la mayoría de las cargas de servidores de archivos y máquinas virtuales modestas. Dell diseñó la distribución asimétrica de DIMM (10 en CPU1, 6 en CPU2) precisamente para que las configuraciones de un solo socket tengan menos compromisos.

Memoria: 16 DIMM asimétricos, 1 TB máximo en doble socket

El R540 tiene 16 ranuras DIMM DDR4 dispuestas en la topología asimétrica de estilo 1U de Dell: CPU1 controla 10 ranuras DIMM y CPU2 controla 6 ranuras DIMM. Se asignan seis canales a cada procesador. En CPU1, cuatro canales funcionan con 2 DIMM por canal (2 DPC) y dos canales con 1 DPC. En CPU2, los seis canales funcionan con 1 DPC. Es el mismo patrón asimétrico que Dell usa en el R440 de 1U, aplicado al chasis 2U del R540, y es idéntico entre el modelo de 8 y el de 12 bahías.

El R540 admite hasta 1 TB de memoria con dos CPU instalados usando LRDIMM, o 512 GB solo con RDIMM. Con un solo CPU instalado, el techo es 512 GB en LRDIMM (10 ranuras DIMM) o 256 GB en RDIMM. Velocidades de memoria: 2933 MT/s a 1 DPC en Cascade Lake V2, 2666 MT/s a 1 DPC en Skylake-SP V1, bajando a 2666 MT/s a 2 DPC en V2 y 2400 MT/s a 2 DPC en V1. En una configuración típica de un solo socket con 8 bahías, 256 GB distribuidos en los seis canales de CPU1 es la configuración limpia y equilibrada.

Guía de población: equilibre los canales. En un R540 con un solo CPU, pueble simétricamente los seis canales antes de duplicar. Seis DIMM idénticos a 1 DPC rinden mejor que ocho DIMM con población desigual de canales en cargas limitadas por ancho de banda de memoria. En doble socket, la asimetría significa que una configuración de 16 DIMM completa coloca 10 DIMM en CPU1 (4 canales a 2 DPC) y 6 en CPU2 (6 canales a 1 DPC); las aplicaciones conscientes de NUMA verán un ancho de banda desigual por socket, aunque la mayoría de las cargas no lo notará.

El R540 admite RDIMM y LRDIMM. No admite NVDIMM-N ni Optane PMem. Los compradores que necesiten memoria persistente no pueden usar el R540; el R740xd es la plataforma de 14.ª generación con soporte NVDIMM-N, y el R760 de 16.ª generación es la vía para memoria persistente de clase Optane en 2026.

Redes y expansión PCIe

El R540 incluye de serie un rNDC (rack Network Daughter Card) de 2 x 1 GbE; la mezzanine rNDC no consume una ranura PCIe. Las opciones rNDC opcionales son 2 x 10 GbE SFP+, 2 x 10 GbE BASE-T o 4 x 1 GbE. Para la mayoría de los despliegues modernos recomendamos un rNDC de 2 x 10 GbE o una NIC PCIe; el gigabit ya no es adecuado para servidores de archivos, destinos de respaldo o cargas de virtualización empresariales.

Para mayor rendimiento, el R540 admite NIC PCIe adicionales con las opciones habituales certificadas por Dell: Mellanox/NVIDIA ConnectX-4 Lx para 25 GbE, Intel X710 / X550 para 10 GbE, Broadcom 57414 para 25 GbE. La plataforma es solo PCIe Gen3, por lo que 100 GbE es compatible en principio pero subutilizado; los despliegues que realmente necesiten rendimiento de 100 GbE requieren un host de 15.ª o 16.ª generación con Gen4 o Gen5.

La cantidad de ranuras PCIe en el modelo de 8 coincide con la configuración de 12 sin bahías traseras: hasta 5 ranuras PCIe Gen3, x16 o x8 eléctricas. Después de que una PERC y un rNDC ocupen su parte, cuente con 2 a 3 ranuras libres efectivas para NIC y HBA.

Soporte GPU: no es una plataforma para GPU

El R540 no es una plataforma para GPU. Las especificaciones técnicas de Dell indican claramente que las tarjetas GPGPU no son compatibles, como tampoco las tarjetas periféricas no certificadas por Dell ni las que superen 25 W. Esto descarta todos los aceleradores que normalmente discutiríamos: ni T4, ni L4, ni L40S, ni A2, ni A40. La envolvente de fuentes de poder, el diseño de elevadores y la arquitectura térmica no ofrecen una vía para GPU, y tampoco hay vía para FPGA en este chasis.

Si el soporte de GPU importa, el R540 es la plataforma equivocada y así lo diremos directamente. Para despliegues de GPU de 14.ª generación, el R740 admite hasta tres GPU de doble ancho de 300 W o seis de ancho simple de 150 W. Para cargas modernas de GPU en 2026, incluso el R740 está limitado en ancho de banda por PCIe Gen3; a los compradores serios de GPU les recomendaríamos el R750 de 15.ª generación (Gen4) o el R760 de 16.ª generación (Gen5).

Gestión: generación de iDRAC9

La gestión fuera de banda es iDRAC9, el estándar de los Dell PowerEdge de 14.ª generación. Recomendamos la licencia Enterprise de iDRAC9 para cualquier despliegue en producción: añade redirección de consola virtual, medios virtuales, actualizaciones automáticas de firmware mediante Lifecycle Controller, gestión de grupos mediante OpenManage Enterprise y diagnósticos proactivos de SupportAssist. iDRAC9 Express (o Basic) no tiene consola virtual y es insuficiente para cualquier despliegue que necesite resolución remota de problemas. Agregue la licencia Enterprise al cotizar; se arrepentirá de Express la primera vez que necesite montar una imagen ISO de recuperación desde una sucursal remota.

Las funciones de seguridad de hardware incluyen TPM 2.0 (opcional; TCM 2.0 para despliegues del mercado chino), firmware con firma criptográfica, Silicon Root of Trust, Secure Boot, System Lockdown (requiere licencia iDRAC9 Enterprise más OpenManage Enterprise) y la función de borrado de datos System Erase. La Silicon Root of Trust es la mejora de seguridad significativa frente al iDRAC8 del R530 de 13.ª generación.

Energía y refrigeración

Las configuraciones de energía del modelo de 8 bahías consumen menos que las del de 12 en todos los casos, porque cuatro discos menos representan una diferencia importante a nivel de plataforma. Todas las opciones de fuente de poder son redundantes, de intercambio en caliente y con certificación Platinum. Guía de dimensionamiento según el perfil de carga:

El par de 2x 495W Platinum es suficiente para la mayoría de los despliegues de 8 bahías. Suba a 750W solo cuando se usen dos CPU de alto número de núcleos con la población completa de DIMM, o cuando la lista de materiales incluya una expansión PCIe importante (varias NIC de 25 GbE, HBA SAS externo). No existe una opción de fuente Titanium ni de 1400W o más en el R540; el techo de 1100W que existe en el de 12 bahías rara vez es relevante en el de 8. Los compradores de centros de datos que necesiten eficiencia Titanium o el perfil acústico más silencioso deberían considerar el R740 o la torre T560.

Especificaciones físicas y notas de plataforma

• Formato: rack 2U. Dimensiones 86.8 mm (3.41") A x 434 mm (17.08") An x 703.76 mm (27.71") P. Chipset C620, PCIe Gen3 en todo el equipo. El modelo de 8 lleva menos peso de discos que el de 12, lo que explica su margen térmico marginalmente mayor.
• Expansión PCIe: hasta 5 ranuras PCIe Gen3, x16 o x8 eléctricas; espere de 2 a 3 ranuras libres efectivas después de una PERC y un rNDC. El modelo de 8 no tiene jaula trasera de discos, así que nunca sacrifica una ranura por bahías traseras como sí ocurre con la configuración +2 del de 12.
• Disponibilidad de repuestos: buena. El R540 comparte su ecosistema de CPU, memoria, PERC, BOSS y rieles con los R440 y R740xd de alto volumen, por lo que los repuestos y piezas reacondicionadas están ampliamente disponibles en 2026. El soporte ProSupport de Dell para la 14.ª generación está en su etapa final de vida; el mantenimiento de terceros es la vía habitual de soporte en producción.
• Accesorios recomendados: rieles deslizantes Dell ReadyRails II (se venden aparte, y los incluimos en la lista de materiales por defecto) mediante el kit Dell 2U B6 ReadyRails II Sliding Rail Kit; el bisel LCD estándar de Dell PowerEdge (P/N Dell 6KMM4 genérico; confirme la disponibilidad actual en reacondicionados); brazo opcional de organización de cables.
• Notas de plataforma: el chasis es soldado, por lo que un modelo de 8 bahías no puede ampliarse en terreno a 12. No se admite el intercambio en caliente de CPU. El modelo de 8 no tiene opción +2 de discos traseros, así que las restricciones térmicas de las bahías traseras del de 12 no aplican aquí; el de 8 admite sin restricción los modelos convencionales de 125 W.

Nuestra evaluación

Dónde destaca: el R540 de 8 bahías 3.5" es la elección adecuada en un conjunto de despliegues más acotado que el de 12 bahías. Destaca en servidores de archivos de sucursales donde la proyección de almacenamiento se mantiene por debajo de 100 TB utilizables, en destinos modestos de respaldo con retención corta y rotación, en grabadores de videovigilancia de un solo edificio o con un número moderado de cámaras, y en hosts de virtualización de pequeñas empresas que ejecutan de 10 a 20 máquinas virtuales con requisitos modestos de disco. La configuración de un solo socket es muy atractiva aquí porque el dimensionamiento de la carga suele coincidir: un único Gold 6230 con 256 GB de RAM y 8 discos NL-SAS es una configuración limpia y suficiente.

Dónde mirar en su lugar: cualquier carga en la que el crecimiento de almacenamiento durante la vida del despliegue sea incierto debería empezar por el Dell PowerEdge R540 de 12 bahías 3.5", porque el chasis soldado no ofrece vía de ampliación. Si el único requisito es 8 bahías LFF en 2U y el presupuesto lo permite, el Dell PowerEdge R740 de 8 bahías 3.5" aporta memoria simétrica de 24 DIMM, soporte NVDIMM-N, un perfil para GPU y 8 ranuras PCIe, lo que vale el sobreprecio en un despliegue de largo horizonte. Cualquier necesidad de NVMe, GPU o PCIe Gen4 corresponde al Dell PowerEdge R740xd de 24 bahías 2.5" o al Dell PowerEdge R550 de 8 bahías 3.5" de 15.ª generación. Si compara con otros fabricantes, el equivalente LFF 2U más cercano es el HPE ProLiant DL380 Gen10 de 12 bahías 3.5".

En resumen: el R540 de 8 bahías 3.5" es el LFF 2U adecuado cuando 8 discos bastan para toda la vida del despliegue, el ahorro presupuestario de bajar del modelo de 12 bahías importa, y los compromisos de plataforma (sin GPU, sin NVMe, sin NVDIMM-N, sin PCIe Gen4) son aceptables para la carga. Despachamos más servidores R740 de 8 bahías que R540 de 8 bahías porque muchos compradores valoran el margen de crecimiento; el R540 de 8 bahías gana en dólares por TB para despliegues de horizonte más corto y con presupuesto ajustado, donde 8 discos realmente bastan. Si alguno de esos supuestos no se cumple en su caso, el de 12 bahías, la familia R740 o una plataforma de 15.ª o 16.ª generación le convendrán más, y así se lo diremos al cotizar.

Limitaciones honestas

• Aplican todas las limitaciones de plataforma del R540. Sin NVMe, sin GPU, sin NVDIMM-N, 1 TB de memoria máxima, techo PCIe Gen3, BOSS-S1 solo de intercambio en frío, iDRAC9 Express insuficiente para producción. Son restricciones compartidas con el modelo de 12 bahías; la discusión completa está en la página del de 12.
• 8 bahías es el techo, sin excepciones. El chasis es soldado. No existe vía de ampliación en terreno a 12 bahías. Si la carga supera los 8 discos, las opciones son un estante SAS externo (añade costo y unidades de rack) o reemplazar el chasis (migración completa de datos). Especifique la cantidad de bahías para toda la vida del despliegue, no para las necesidades del primer día.
• Sin opción de bahías traseras en el modelo de 8. Si importa la separación dedicada del sistema operativo en discos traseros, el de 12 es la variante que ofrece esa opción (con salvedades térmicas). En el de 8, el arranque es solo BOSS-S1 interno.
• Envolvente de fuente de poder menor; adecuada para 8 discos, pero atención a la expansión PCIe pesada. Dos fuentes Platinum de 495W cubren la mayoría de los despliegues de 8 bahías; suba a 750W solo si la lista de materiales incluye dos CPU de alto TDP más varias NIC PCIe.
• El R740 de 8 bahías 3.5" es una alternativa real. Si el requisito es solo 8 bahías LFF en 2U y el presupuesto lo permite, la memoria simétrica de 24 DIMM, el soporte NVDIMM-N, el perfil de GPU y las 8 ranuras PCIe de la plataforma R740 valen la diferencia de precio en cualquier despliegue de largo horizonte.

Adecuación a la carga

Dónde mirar en su lugar

Si el crecimiento del almacenamiento durante la vida del despliegue es incierto, comience por el Dell PowerEdge R540 de 12 bahías 3.5", el R540 convencional más denso, con la misma plataforma y una jaula trasera opcional. Si quiere margen real de plataforma con la misma cantidad de 8 bahías, el Dell PowerEdge R740 de 8 bahías 3.5" es el LFF 2U insignia, con memoria simétrica de 24 DIMM y una envolvente completa de PCIe y GPU. Para mayor capacidad de almacenamiento, el Dell PowerEdge R740xd de 24 bahías 2.5" agrega NVMe mediante flex-zoning. Para PCIe Gen4 y un techo de memoria mayor, el Dell PowerEdge R550 de 8 bahías 3.5" de 15.ª generación es el sucesor. Para el nivel presupuestario por debajo del R540, el Dell PowerEdge R530 de 8 bahías 3.5" de 13.ª generación cambia seguridad de plataforma y ancho de banda de memoria por un precio de entrada menor. Si de verdad bastan 4 bahías LFF en 1U, el Dell PowerEdge R440 de 4 bahías 3.5" es la opción de densidad en rack. Comparando fabricantes, el HPE ProLiant DL380 Gen10 de 12 bahías 3.5" es el equivalente LFF 2U más cercano.

¿Listo para configurar?

Indíquenos la carga de trabajo, la capacidad de memoria objetivo, la cantidad de discos y su capacidad, la preferencia entre un solo socket o doble socket, y la cantidad de unidades, y le especificaremos la configuración adecuada. Preguntas iniciales habituales para el modelo de 8 bahías: ¿bastan realmente 8 discos para toda la vida del despliegue, o conviene empezar por el de 12 bahías? ¿Configuración presupuestaria de un solo socket o doble socket para tener margen? ¿Capacidad NL-SAS masiva estándar o un arreglo mixto de capacidad más IOPS?
